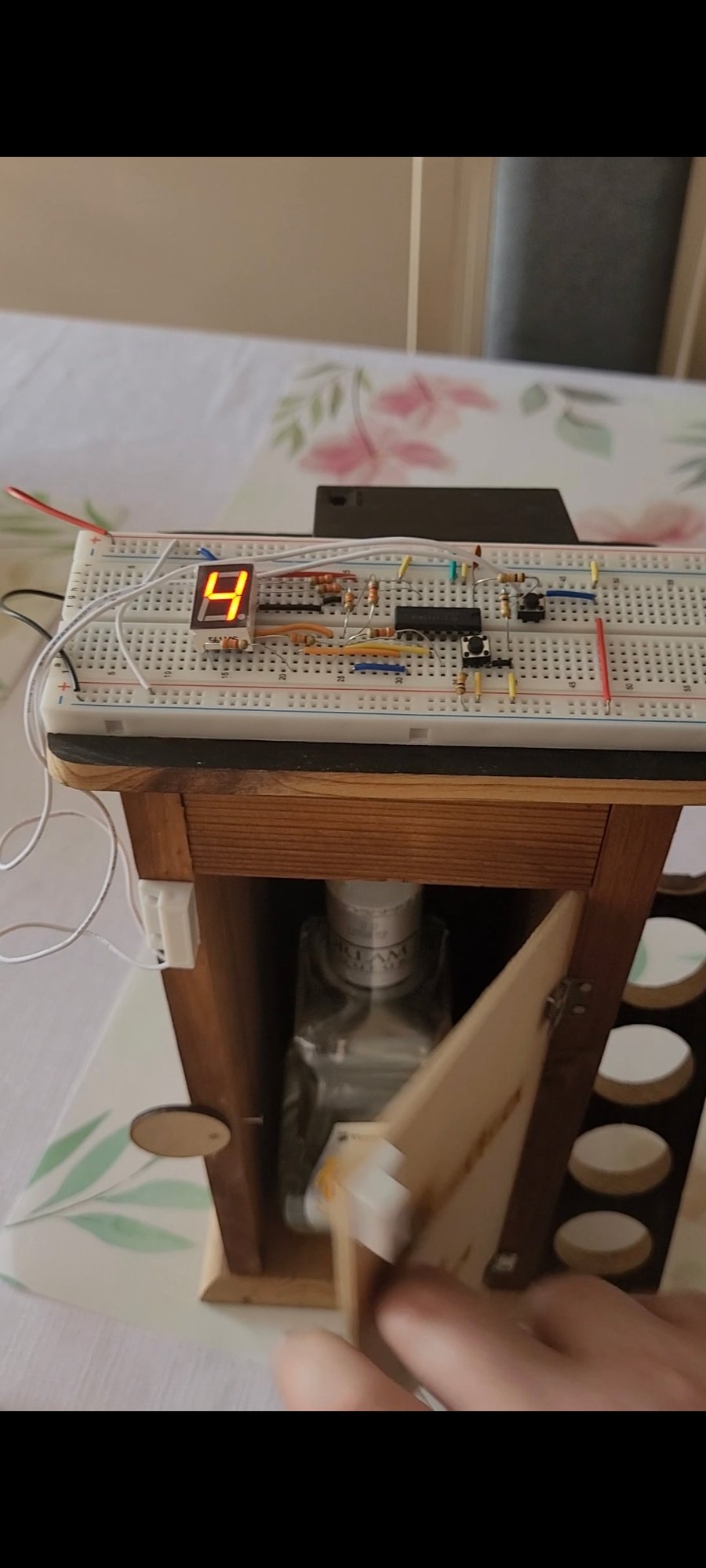

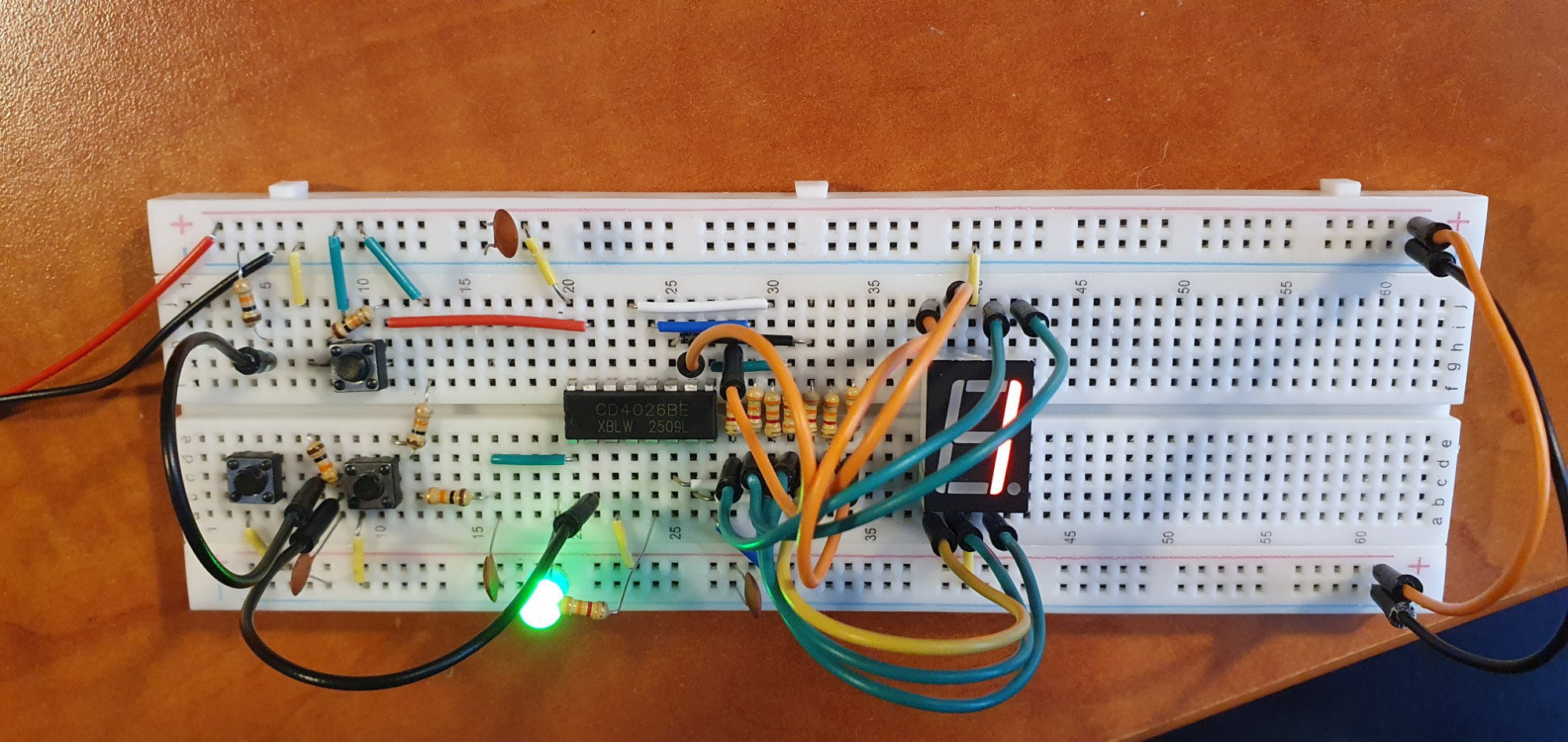

Podłączyłem do licznika diodę poprzez rezystor 1 kΩ ponieważ z koszyka wychodzi napięcie5,45V .Z pomiarów wyszło ,że do pinu5 trzeba podłączyć Minus diody.Jak wynika z opisu układu ,gdy odliczona wartość jest w zakresie 0 do 4 ,to stan logiczny wynosi 1 i dioda nie świeci.Gdy wartość odliczona jest w przedziale 5 do 9,,to stan logiczny wynosi 0 i dioda świeci. Po przejściu licznika na 0 dioda natychmiast gaśnie.

[DemoMajster]

Teraz nic się nie ukryje.

[Treker (Damian Szymański)]

@DemoMajster proste i praktyczne 😉

[MikLuk]

Cześć! Czy zamiast 8. rezystorów przy anodach wyświetlacza można zastosować jeden przy katodzie?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

@MikLuk witam na forum. Nie, w taki sposób nie powinno zasilacz się takich wyświetlaczy. Każdy segment powinien mieć swój rezystor. W przeciwnym wypadku wyświetlacz będzie świecił z różną jasnością w zależności od liczby włączonych segmentów (ten sam prąd będzie dzielony na mniej lub więcej segmentów). W zrozumieniu tego zjawiska pomocny będzie również ten artykuł: https://forbot.pl/blog/jak-dobrac-rezystor-do-diody-rozne-metody-zasilania-led-id14482

[Szern]

Cześć,

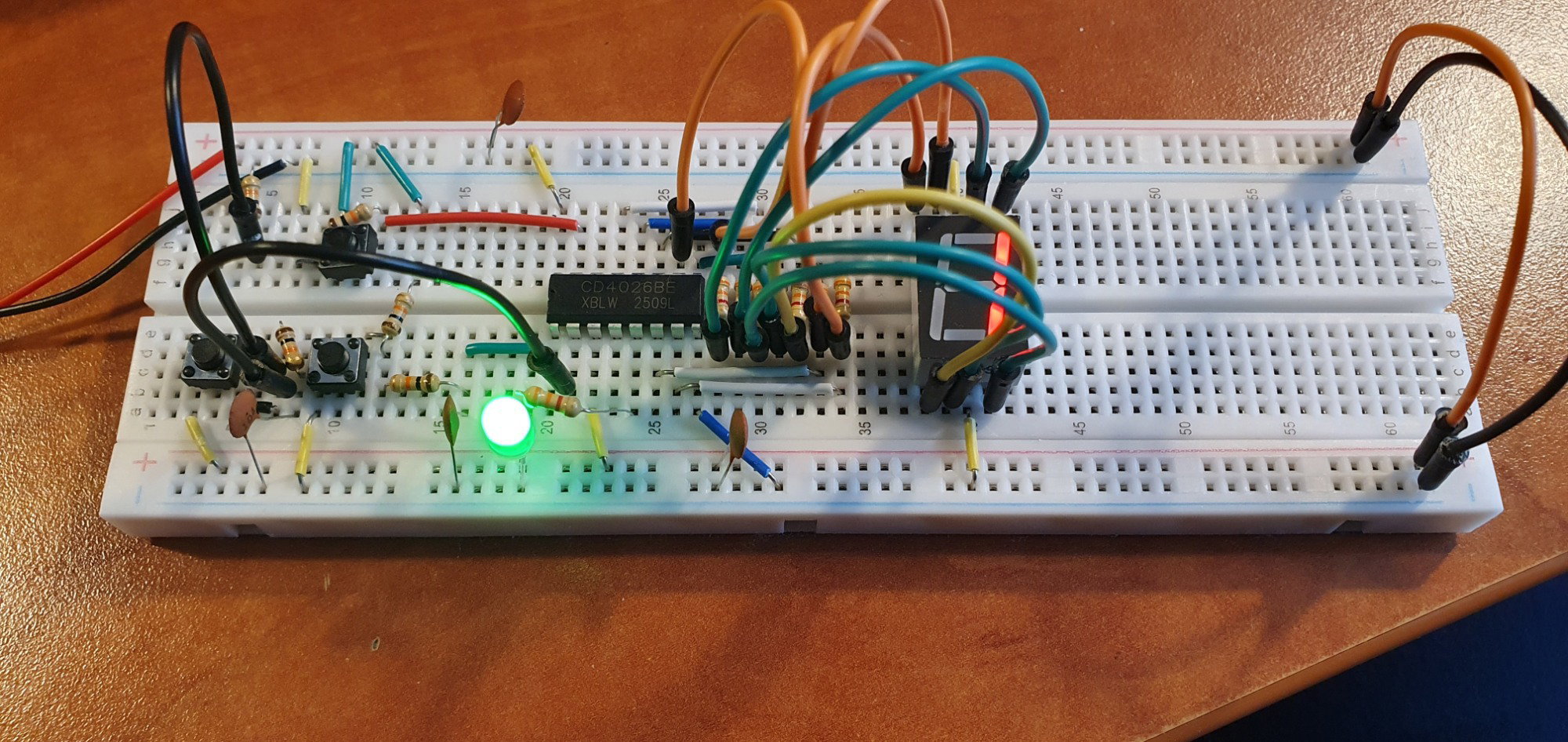

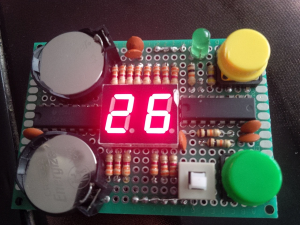

Już kilkakrotnie składałem sobie licznik na płytce stykowej, bo był mi potrzebny na co dzień. W końcu zrobiłem dwucyfrowy, z możliwością wyłączenia wyświetlacza (wtedy dioda sygnalizuje pracę i możliwość zliczania). Poćwiczyłem sobie przy okazji lutowanie...

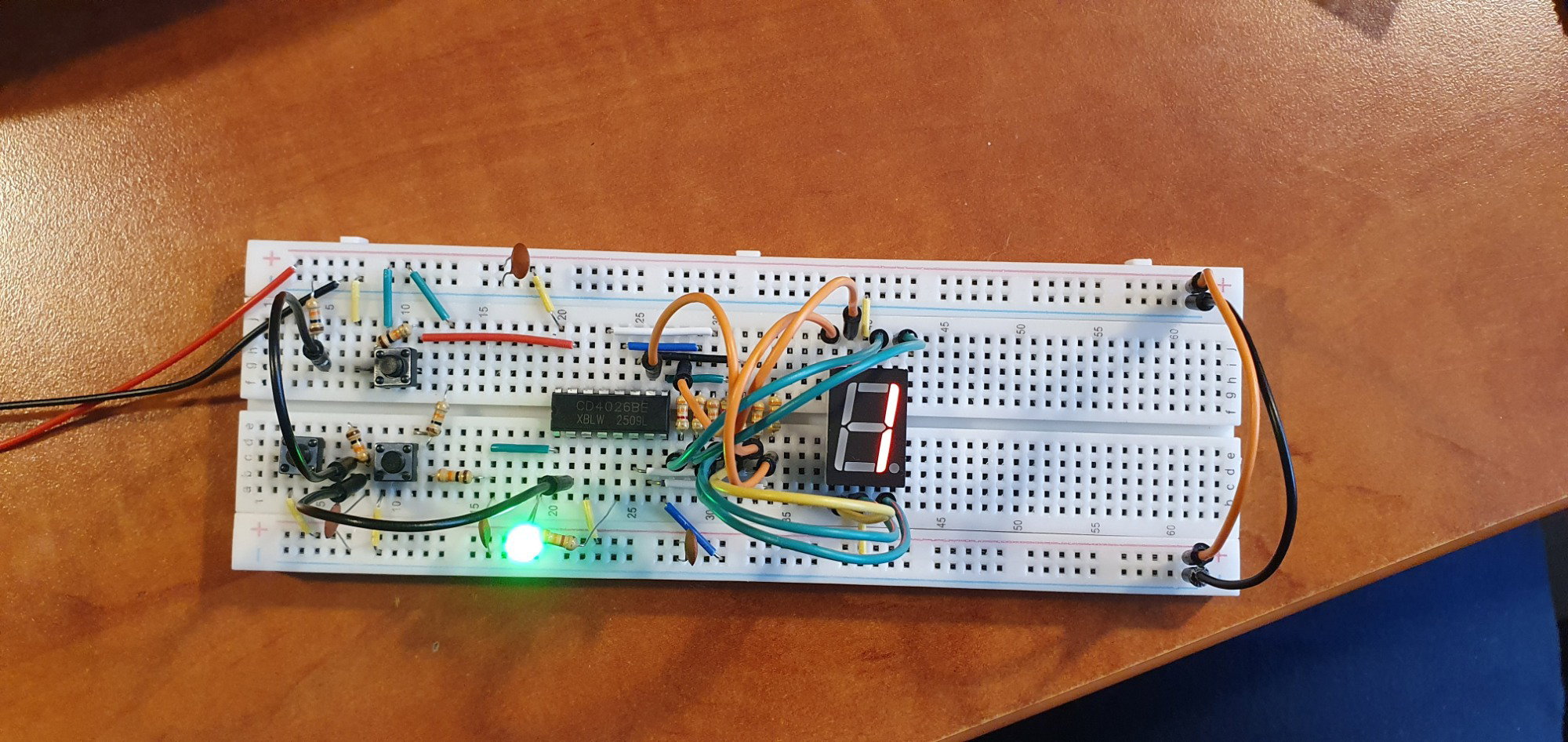

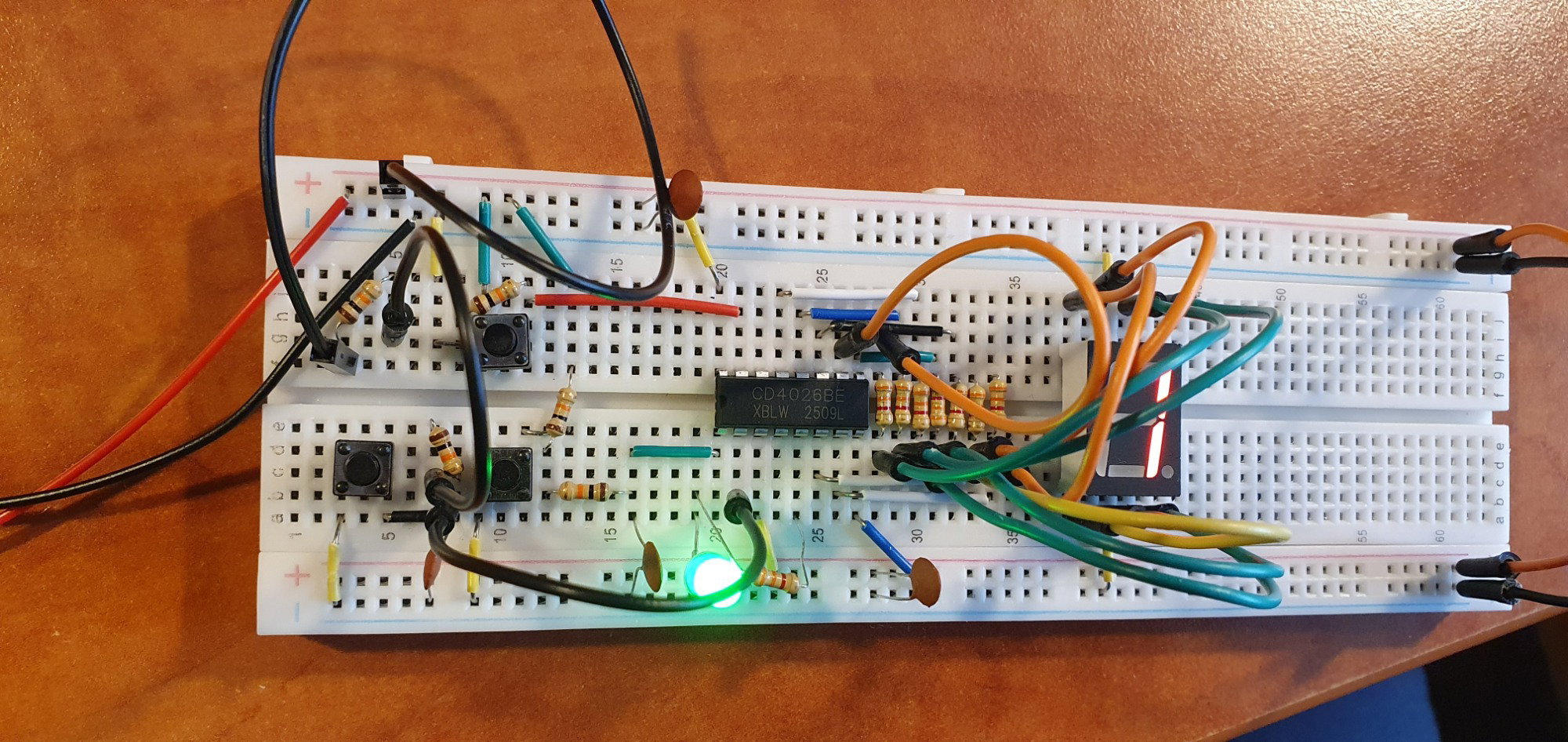

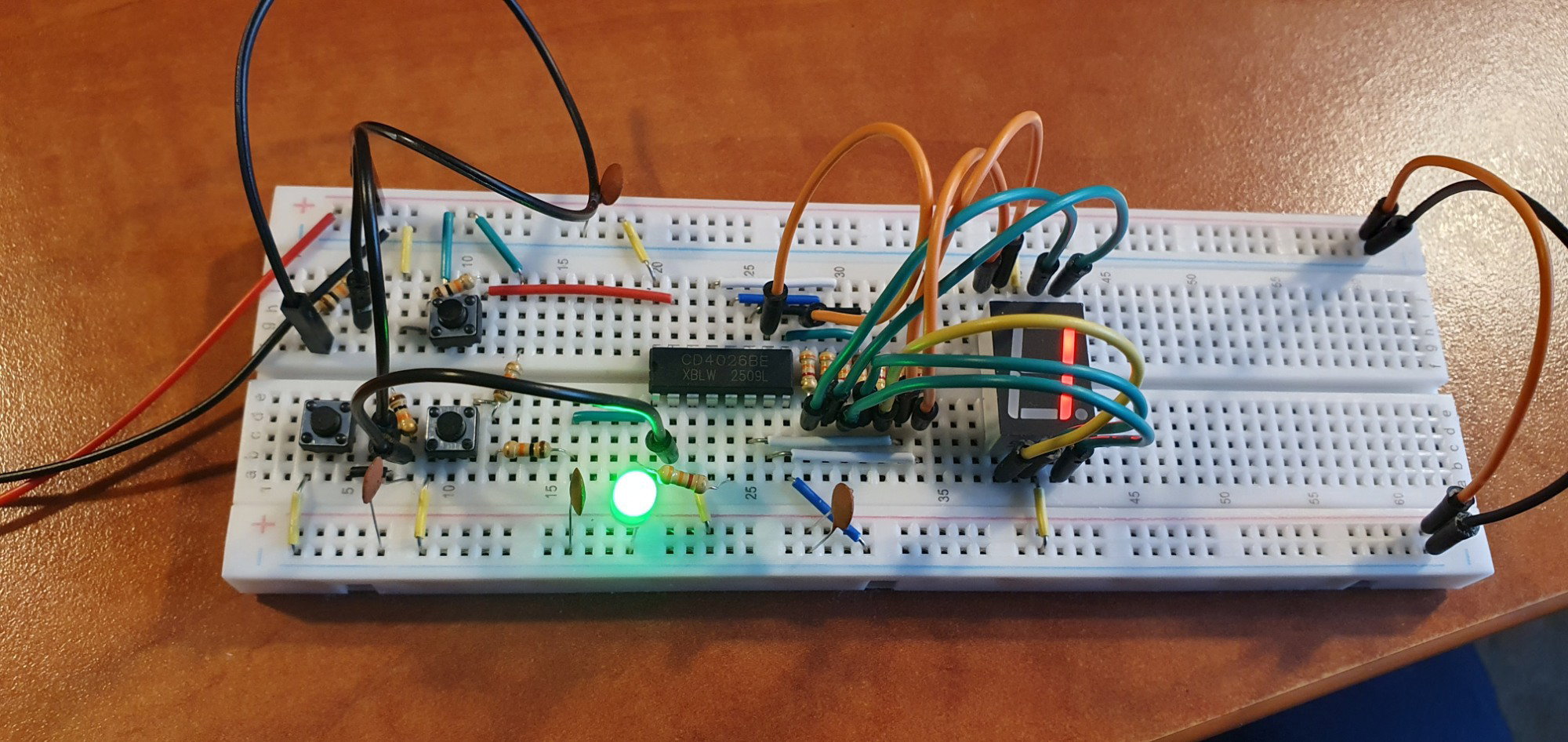

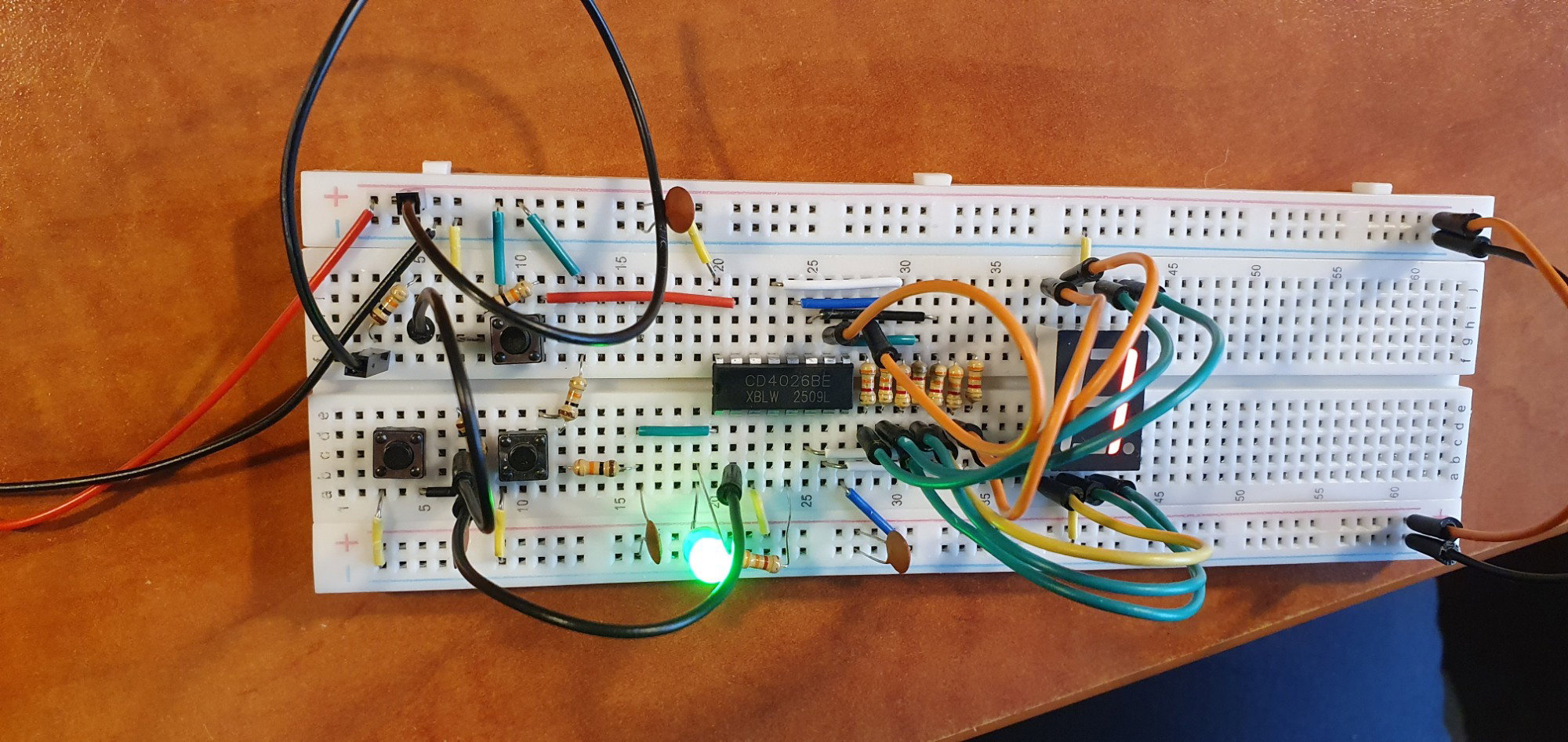

Tak to wygląda ze świecącą diodą (dałem spory rezystor, żeby ledwo się jarzyła):

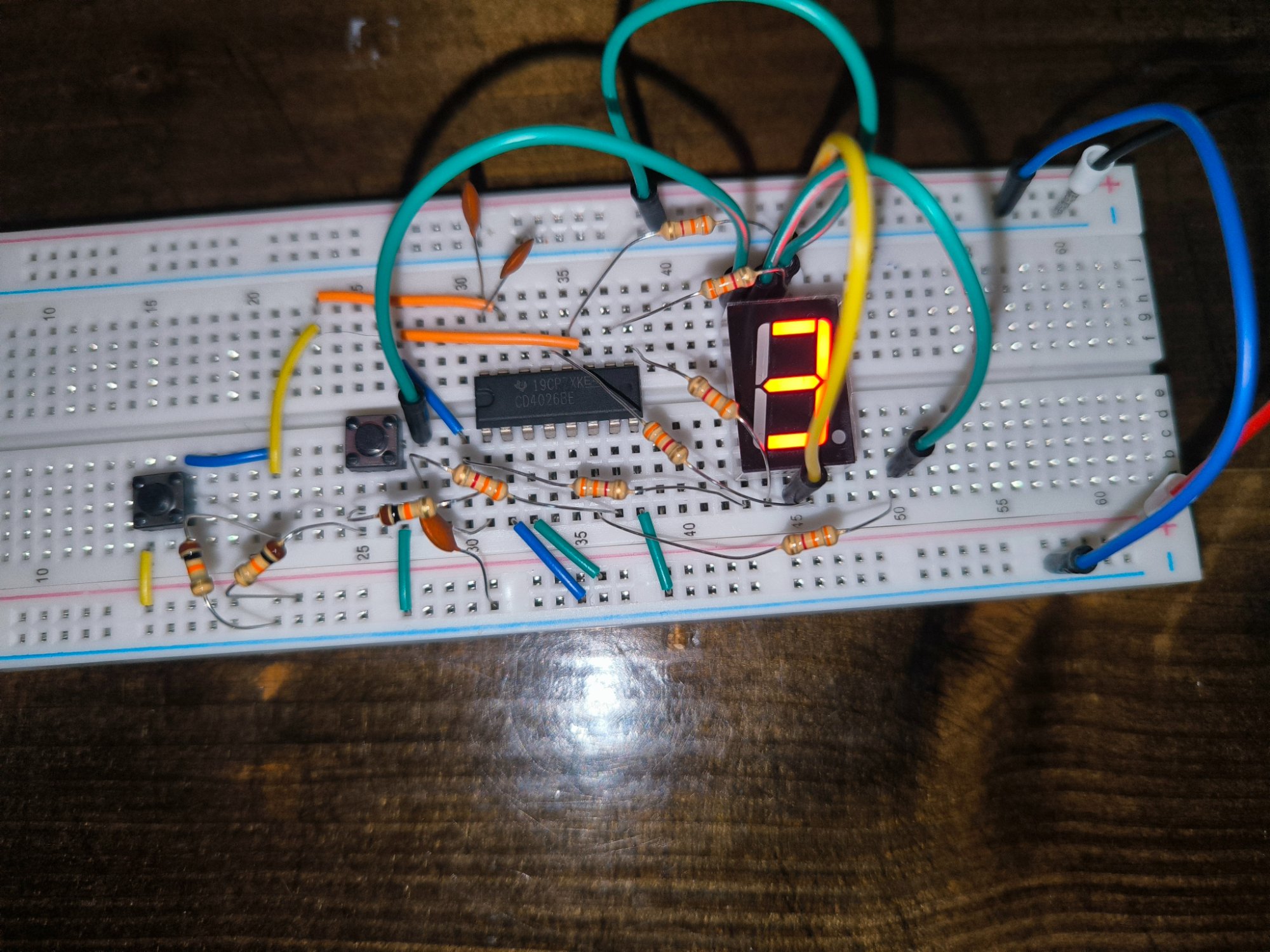

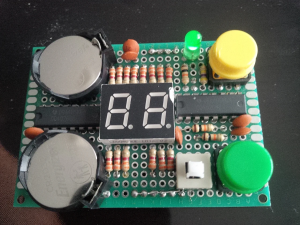

tak z włączonym wyświetlaczem:

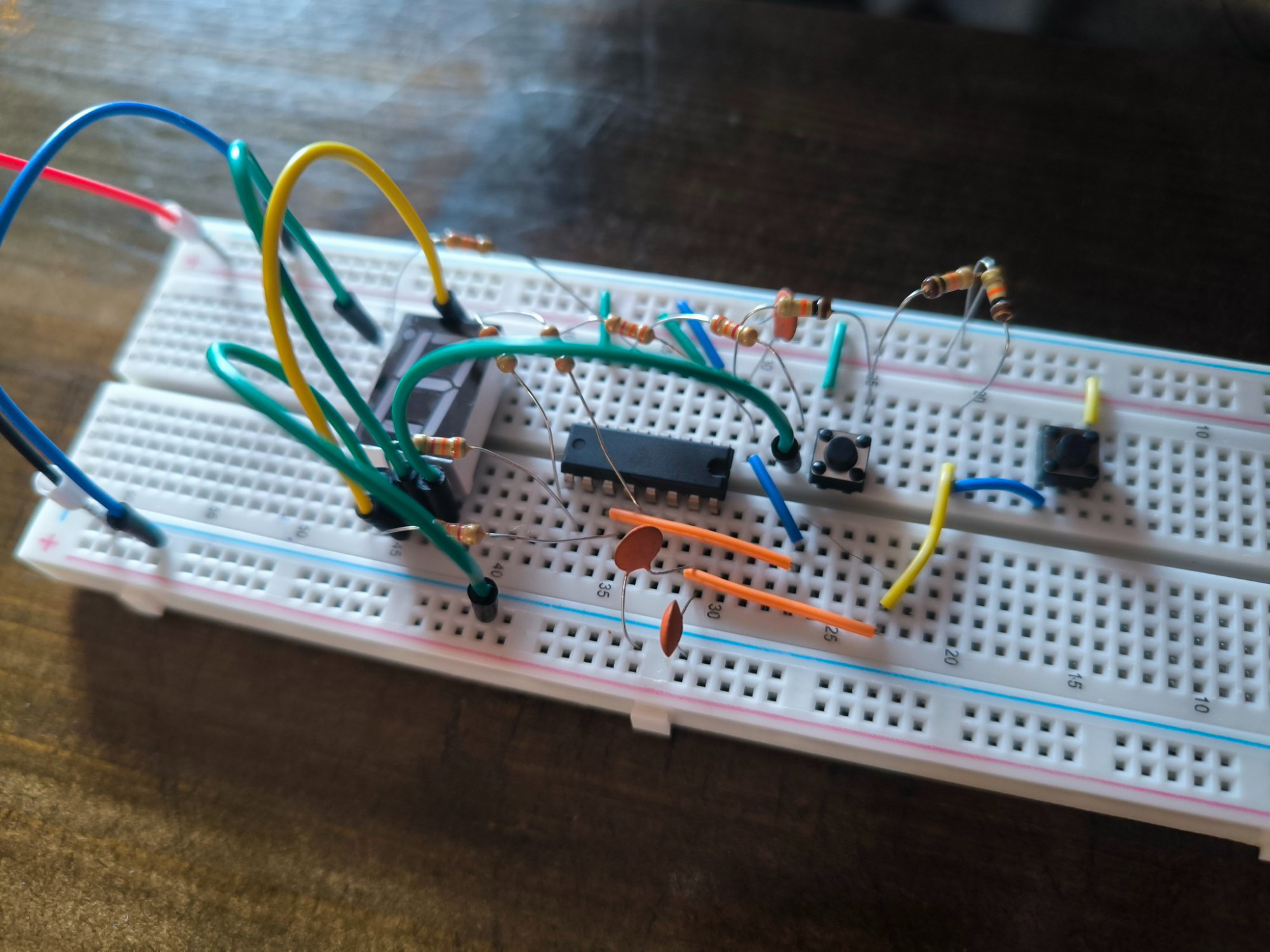

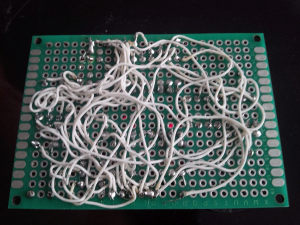

a tak rewers:

Teraz chciałbym zrobić gadżet do gry w bule, ale to chyba na Pico i wyświetlaczach ze wspólną anodą. Poza tym, muszę się jeszcze nauczyć projektować płytki w Kicadzie, więc to nie będzie prędko...
