48 minut temu, wojowcza napisał:

A ja mam inny problem: dodałem przycisk wyłączający zliczanie nowych wartości - działa, ale po puszczeniu go licznik zwiększa wartość o 1. Czy to normalne?

Pokaż proszę swój układ lub schemat - co i jak podłączyłeś?

[wojowcza]

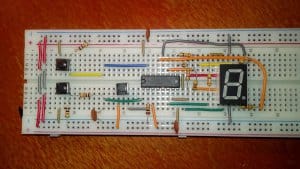

@Treker Tak to u mnie wygląda:

[Treker (Damian Szymański)]

@wojowcza to tyko dla formalności - chodzi Ci o działanie przycisku dodanego do pinu numer 2, tak?

[wojowcza]

@Treker tak

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[marek1707]

Jak to zwykle bywa w przypadku katastrof, przyczyna opisanego zachowania nie jest jedna. Po pierwsze zwróćcie uwagę na strukturę wewnętrzną układu 4026 w okolicach wejścia zegarowego. Mamy tu pin CLOCK, który wprowadzony jest przez jakiś tam bufor na wejście bramki NAND oraz pin CLOCK_INHIBIT puszczony przez inwerter na wejście tej samej bramki. Z jej wyjścia dostajemy zegar głównego licznika. Taki schemat oznacza, że oba wspomniane wejścia nie są niezależne od siebie:

• 4026 zlicza na narastającym zboczu sygnału CLOCK pod warunkiem, że CLOCK_INHIBIT jest w stanie niskim,
• wejście CLOCK_INHIBIT działa dobrze, gdy CLOCK jest w stanie niskim.

Schemat zaprezentowany w artukule nie uwzględnia pierwszego warunku tj. "parkuje" CLOCK w stanie wysokim. To jeszcze nie jest źle od warunkiem, że zwieramy CLOCK_INHIBIT do masy i tak jest to zrobione. Jeżeli można mówić o wadach tego rozwiązania to może to, że licznik zlicza podczas puszczania przycisku CLOCK tj. gdy stan linii powraca pod wpływem opornika do stanu wysokiego a nie podczas wciskania - co wydaje się bardziej naturalne. No i jeśli teraz próbujemy ro\budowac układ o dodatkową blokadę zegara za pomocą wejścia CLOCK_INHIBIT to niestety, każda jego zmiana 0->1 będzie powodowała zliczenie dodatkowego impulsu, bo przy CLOCK=1 generowane jest zbocze na wyjściu wewnętrznej bramki NAND. Aby wejście blokady działało porawnie trzeba zmienić obwód sterowania wejściem CLOCK: opornik dać do masy a przycisk musi podawać plus zasilania. Wtedy nie dość, że licznik będzie inkrementowany w chwili przyciśnięcia 🙂 to jeszcze CLOCK_INHIBIT będzie bezboleśnie blokował kolejne impulsy zegara.

[wojowcza]

@marek1707 tak! masz rację - zadziałało. dzięki!

[JAKPAD]

Mam takie małe pytanie odnośnie przycisku cyklu zegarowego:

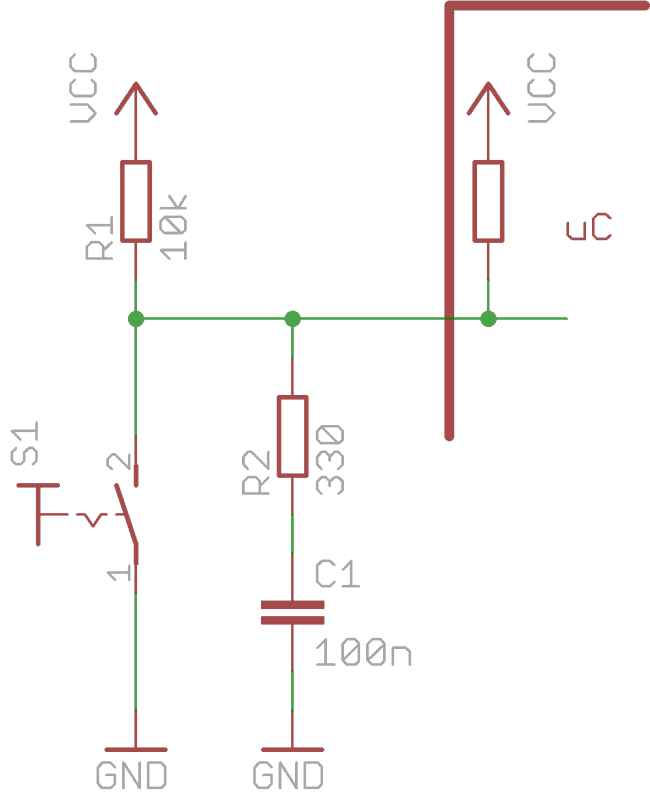

Do czego w filtrze służy właściwie rezystor R1? Myślałem nad tym ale nic mi nie przychodzi do głowy :/

[marek1707]

1.  Co znaczy "przycisk cyklu zegarowego"? Chodzi o sygnał zegarowy?
2. W omawianym w tym wątku układzie nie ma mikrokontrolera więc dlaczego narysowałeś "uC"?
3. Scalaki serii 4000 nie mają żadnych rezystorów podciagających, więc wewnątrz obudowy chipu nie ma opornika ciągnącego w stronę zasilania. I właśnie dlatego by zapodawać stan wysoki musisz mieć zewnętrzny opornik R1.
4. Opornik R1 jest także częścią filtra. Kondensator ładuje się stałą czasową C1*(R1+R2) a rozładowuje ze stałą (C1*R2). Oczywiście można ten fragment rozwiązać na wiele sposobów, ale w zasadzie układ który narysowałeś powinien być stosowany tylko do wejść wyposażonych w przerzutnik Schmitta, takich jak RESET mikokrontrolera.

[ghost1313]

Mam pytanie odnoście wejścia CLOCK. Nie tylko w kontekście tego układu, ale ogólnie. Chciałbym się upewnić czy dobrze je rozumiem.

Rozumiem, że jest na nie podawany sygnał prostokątny, gdzie w równych odstępach czasowych pojawia się zbocze narastające. I teraz, jeśli chcemy wysłać z jednego układu do drugiego informację binarną np. 1101, to aby układ wiedział, gdzie jedna jedynka się kończy a zaczyna druga, każdy bit tej informacji jest odczytywany w momencie wystąpienia zbocza narastającego i interpretowany zgodnie z logiką:

0 = stan niski

1 = stan wysoki

Proszę o potwierdzenie czy dobrze to rozumiem? Pytam, bo z takim wejściem spotykam się bardzo często przy różnego rodzaju układach czy magistralach i chciałbym dokładnie wiedzieć jak działa.

Edytowano Wrzesień 8, 2019 przez ghost1313

[Treker (Damian Szymański)]

@ghost1313 tak, sygnał zegarowy wyznacza zwyczajnie "takt", dzięki któremu układ wie, że to już następna porcja danych (jeśli np. ma on sprawdzać stany wejść).

2 godziny temu, ghost1313 napisał:

Rozumiem, że jest na nie podawany sygnał prostokątny, gdzie w równych odstępach czasowych pojawia się zbocze narastające.

Niekoniecznie sygnał ten musi pojawiać się w równych odstępach czasu. Równie dobrze sygnał zegarowy może być wyznaczony "ręcznie", np. wciśnięcie przycisku może oznaczać kolejny cykl.

[Raccoon]

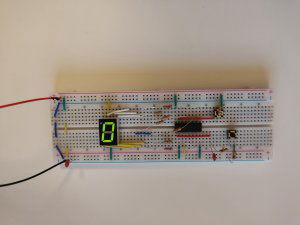

Zbudowałem układ podstawowy  -  z klikaczem  i resetem. Działa 🙂.

Jutro przyjdzie czas na modyfikacje - dodanie włącznika wyświetlacza itd.



[Gieneq]

@Raccoon super, kombinuj dalej 🙂 powodzenia!

[Raccoon]

@Gieneq Pokombinowałem 🙂. Zrobiłem sterowanie wyświetlaczem i zliczaniem kliknięć za pomocą dwóch układów pamiętających z części 6-tej kursu.

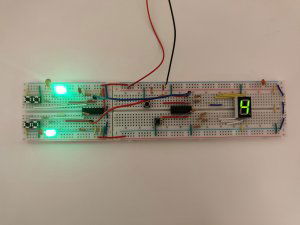

Układ teraz wygląda tak:

• na dużej płytce zostało to co było, tylko piny 2 i 3 zostały podłączone do wyjść z układów pamiętających zbudowanych przy wykorzystaniu układu CD4069.
• na malej płytce 2 układy pamiętające z przyciskami i diodami - odpowiednio podłączonymi, żeby zielona świeciła kiedy działa wyświetlacz / zliczanie kliknięć

Edytowano Styczeń 13, 2021 przez Raccoon

[Treker (Damian Szymański)]

@Raccoon wow, super! Bardzo fajny przykład, że wraz z każdym kolejnym kursem można tworzyć coraz ciekawsze projekty 🙂 Jakie masz dalsze plany?

[Raccoon]

@Treker Kupiłem kilka książek na wyprzedaży w ebookpoint, o której pisaliście na stronie - "elektronika dla bystrzaków", "elektronika od praktyki do teorii" itd. Przerobię je, a potem w planach Arduino.

Zastanawiałem się jeszcze nad układem resetującym licznik przy włączeniu zasilania - próbowałem z multiwibratorem monostabilnym na bazie NE555, ale to nie działa - przy podłączeniu wyprowadzenia 2 do zera generuje ciąg sygnałów a nie jeden.
