Pomoc w rozpoznaniu częsci ze zgrzewarki

[Kryma96]

Witam, buduje zgrzewarke i kompletuje potrzebna elektronike, ale natknalem sie na oznaczenie jednego elementu i nie wiem co to moze byc, rozpoznaje ktos z was co to jest?

Z gory dziekuje

[wn2001]

@Kryma96, zapewne widziałeś to https://www.elektroda.pl/rtvforum/topic861414.html - niestety my też nie umiemy odgadnąć co to za tajemniczy ciąg liter i znaków 🙂 J to być może jumper czyli zworka, ale na 100% masz do tego jakiś schemat lub rysunek, bo widzę, że jest to fragment zeskanowanego schematu (z artykułu lub książki?) - podeślij, bo bez tego możemy jedynie zgadywać

Pozdrawiam

Edytowano Grudzień 5, 2018 przez wn2001

[Kryma96]

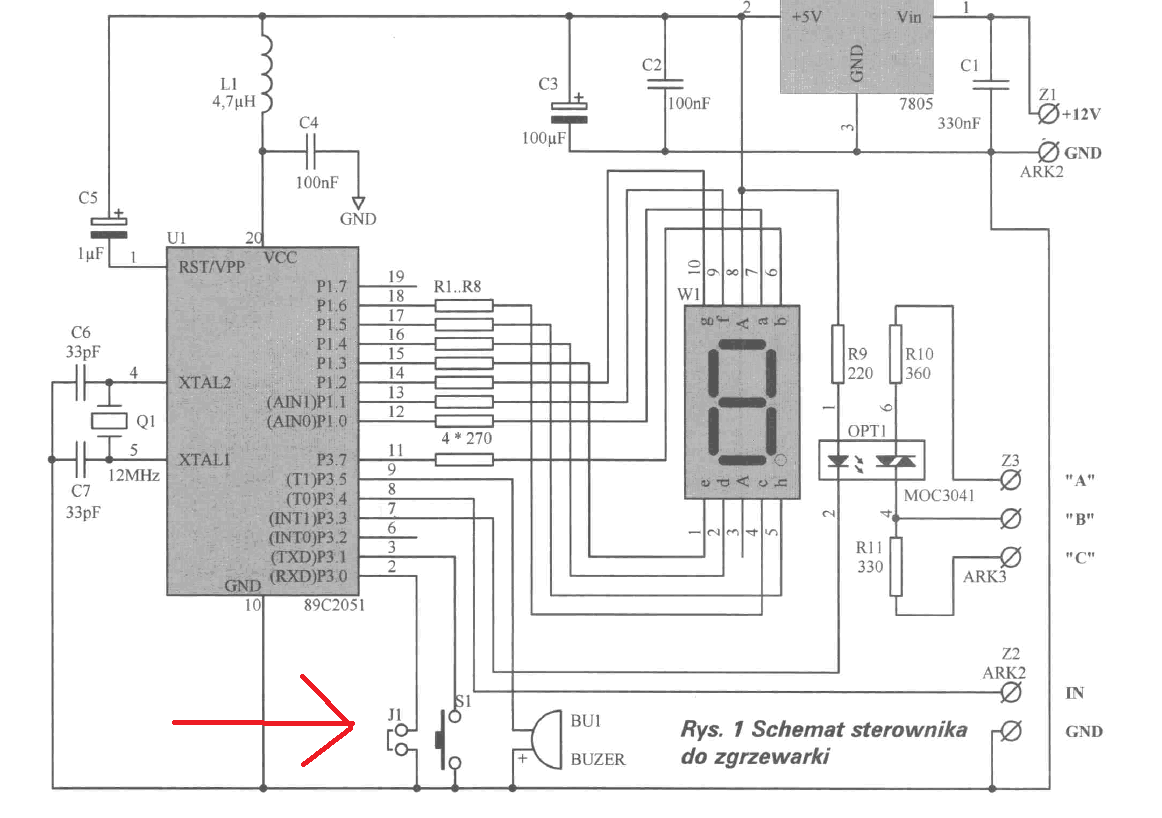

Schemat i spis elementow, szukałem po internecie, ale nie ma nic takiego, raz był temat na elektrodzie, ale bez odpowiedzi.

Pozdrawiam

Chyba faktycznie jest to zwykłą zworka, ponieważ teraz widziałem na zdjęciu zrobionego układu. Dzięki wielkie za pomoc. Pozdrawiam

[Treker (Damian Szymański)]

@Kryma96, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

• Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
• Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
• Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.

Dnia 6.12.2018 o 09:55, Kryma96 napisał:

Chyba faktycznie jest to zwykłą zworka, ponieważ teraz widziałem na zdjęciu zrobionego układu.

Tak, to zwykła zworka - symbole w przypadku tych elementów nie mają zbyt wielkiego znaczenia. Praktycznie dowolna zworka będzie odpowiednia.
