Śmieci w danych wysyłanych po UART pomiędzy Arduino i ESP8266

[Diabloo24]

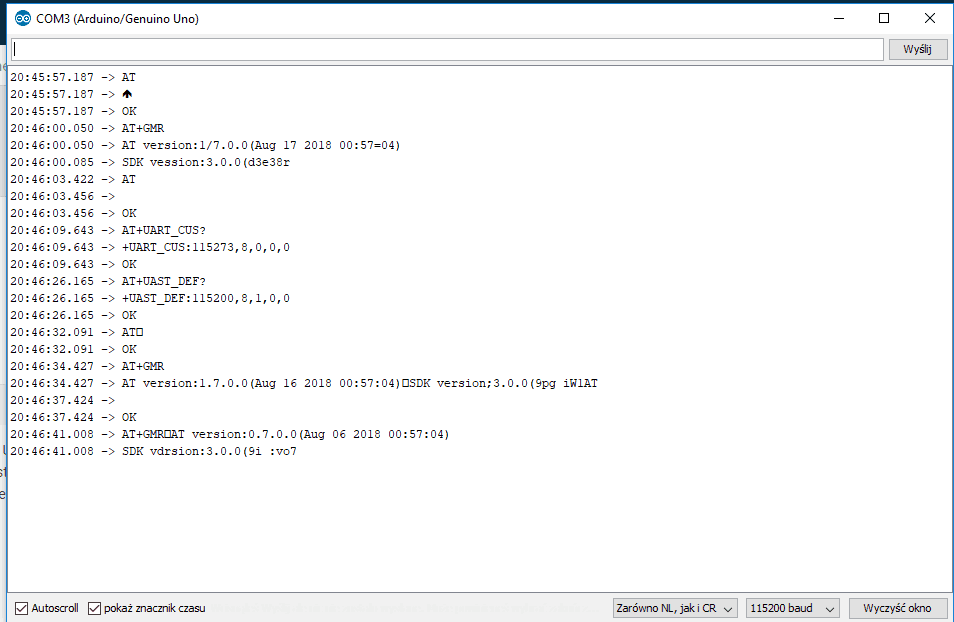

Witam, połączyłem sobie moduł ESP8266-12E z Arduino Uno poprzez programowy UART na pinach 10 i 11 przy wykorzystaniu bibliotek SoftwareSerial. Problem polega na tym, że gdy wysyłam komendę z Arduino do ESP8266 to w odpowiedzi zwrotnej często dostaje np. OK i jakieś śmiecie typu strzałka albo prostokąt. W załączniku dodaje screen jak to wygląda. Prędkość transmisji mam ustawioną na 115200. Dodam, że podczas komunikacji z ESP8266 przez konwerter UART FT232 nie ma tego problemu i przychodzą "czyste odpowiedzi". Co może być powodem tego, że otrzymywane odpowiedzi z ESP8266 na Arduino są "zakrzaczone" ? Jak widać na poniższym screenie komenda AT+GMR  nie zwraca całej informacji o wersji firmware ESP8266..

Edit. Po obniżeniu prędkości transmisji do 9600 wszystko działa dobrze. Maksymalna prędkość, przy której wszystko działa stabilnie to 38400 , wszystkie wyższe prędkości już wprowadzają "krzaki". Czym to może być spowodowane, bo na internecie znalazłem przykłady gdzie ludziom działa wszystko dobrze przy prędkości 115200 😐





Edytowano Grudzień 16, 2018 przez Diabloo24

[Gość es2]

16 godzin temu, Diabloo24 napisał:

bo na internecie znalazłem przykłady gdzie ludziom działa wszystko dobrze przy prędkości 115200

Na USART w uC czy programowym? Jak programowy to jaka biblioteka?

[kaczakat]

Soft serial z Arduino działa OK na 9600, im wyżej tym gorzej i jest to często zgłaszane, więc jak nie wystarcza 9600 to weź procesor z większą liczbą sprzętowych UART - Arduino MICRO (jego uart właściwy jest pod Serial1, ten Serial jest z USB, tak samo Leonardo), Arduino MEGA ma 4 lub własne wynalazki z Atmega644P (2), Atmega328PB (2), Atmega1284. Jak koniecznie chcesz używać UNO/NANO to lepiej jest wysyłać na monitor portu softserialem niż softserialem coś odbierać - podłącz ESP8266 do sprzętowego po wgraniu szkicu i konwerter do PC na pinach softerial.

[Gość es2]

2 godziny temu, kaczakat napisał:

Soft serial z Arduino działa OK na 9600, im wyżej tym gorze

Z powodu nagminnego zawieszania przerwań przez biblioteki Arduino. Często wystarcza zawieszanie przerwań z jednego źródła, niestety, biblioteki w praktycznie 100% przypadków globalnie zawieszają przerwania. Czasem przerwania są zawieszane bez potrzeby.

Edytowano Grudzień 17, 2018 przez es2
