Gra Elektroniczna ,,Kółko i krzyżyk''

[elektrojanusz]

Witam. Mam do przedstawienia pomysł którym jest całkowicie analogiczna gra tic tac toe do której nie potrzeba arduino lub innych płytek. Gra opera się na bramkach logicznych AND czyli układzie CD4081BE.

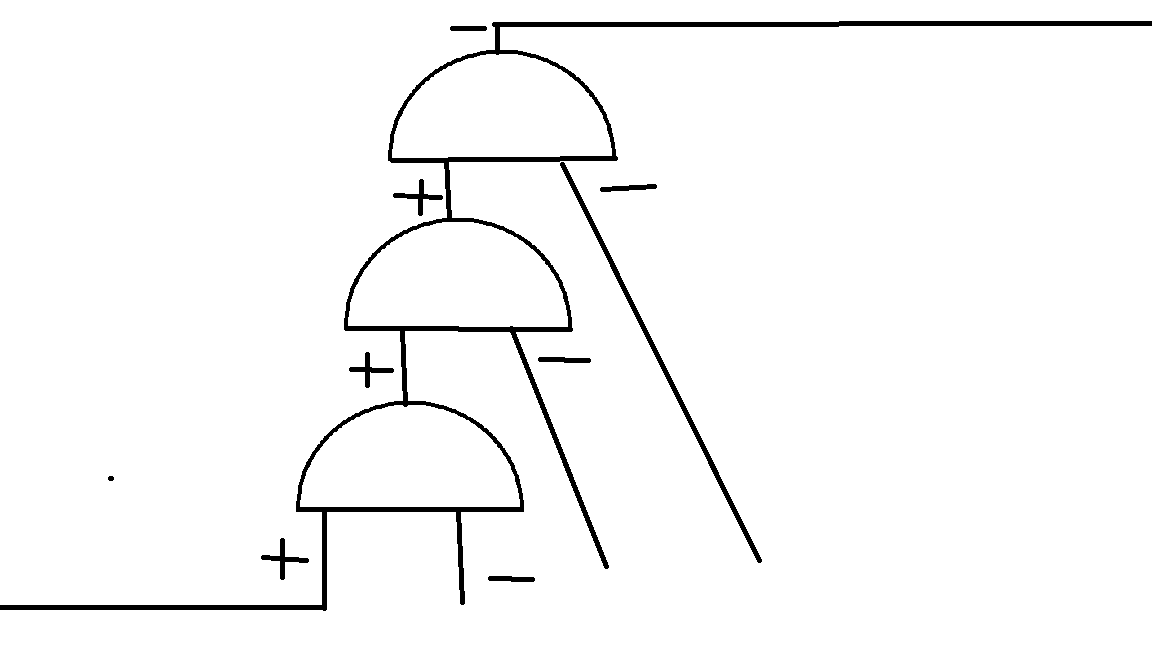

Działanie: w grze jest 8 wygrywających kombinacji (3 poziomo, 3 pionowo, 2 na skos), w grze jest 9 pól. Na pierwszym zdjęciu widzimy 3 bramki logiczne AND połączone ze sobą w taki sposób, żeby potrzeba było trzech a nie dwóch wartości 1 żeby na wyjściu była wartość 1 (ponieważ chcemy, żeby sygnały doprowadzone były tylko masą, lub tylko plusem) , bo 3 symbole na skos to wygrana.

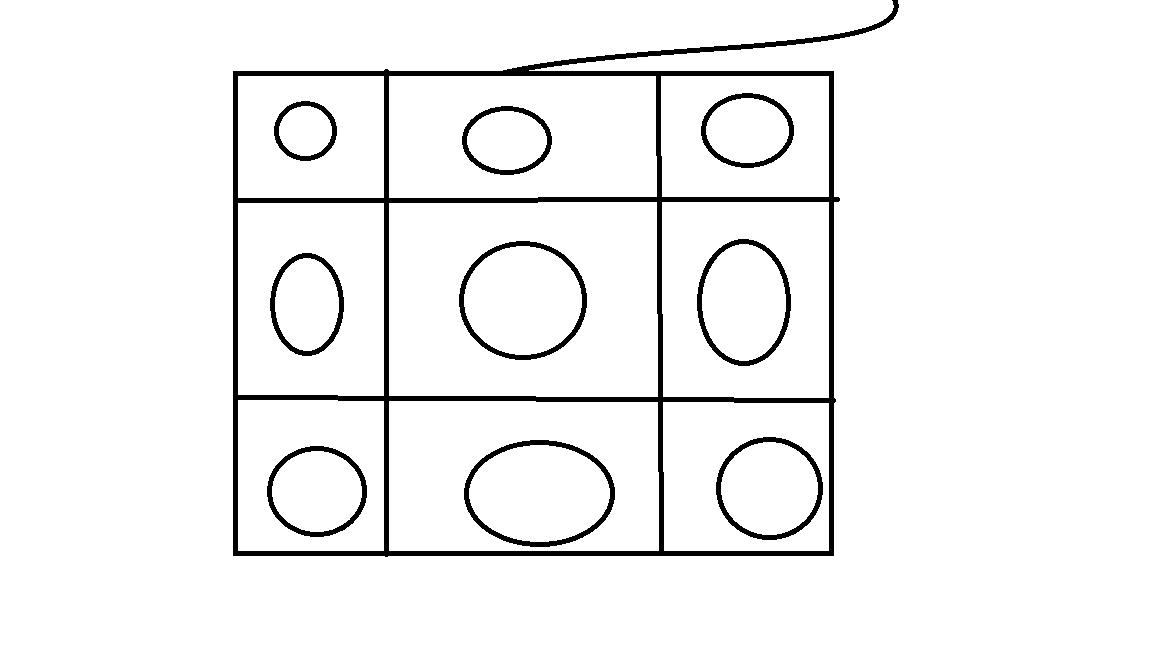

Kontrola: każdy gracz posiada 2 oddzielne kontrolery, czyli np. kostki z 9 przyciskami monostabilnymi tak jak na drugim obrazku, wciśnięcie przycisku odpowiada  zapaleniu się odpowiedniego pola, jeżeli zapalone są 3 znaki pod rząd, to oznacza to wygraną.

Wygrana: W elektronice będzie 8 układów z bramek logicznych tak jak na 1 obrazku. Zakładając, że pole jest ponumerowane w ten sposób jak na 3 obrazku to wygrywające kombinacje będą takie:

123 456 789 147 258 369 159 357, do każdego układu będą przypisane te liczby, naprzykład wciskając przycisk oznaczony numerem 1 sygnał popłynie do wszystkich układów w których  "1" jest potrzeby do wygrania, (przykład: gracz który ma wciśnięte 147, to układ który ma przypisane takie cyfry otworzy przepływ prądu i dioda zostanie zapalona co będzie oznaczać wygraną, w diodzie RGB do każdego gracza można przypisać inny kolor, np: kółko na kolor czerwony, a krzyżyk niebieski.



[Treker (Damian Szymański)]

@elektrojanusz, witam na forum 🙂

Temat przeniosłem z działu DIY, ponieważ nie spełnia wymogów dla konstrukcji opisywanych w tamtym dziale. Jednocześnie informuję, że niestety projekt ten nie może być zakwalifikowany do naszej akcji rabatowej, ponieważ nie spełnia ogłoszony tam wymogów. W razie wątpliwości zachęcam do dokładnej lektury ogłoszenia oraz sprawdzenia listy przykładowych projektów biorących udział w tej akcji.

[marek1707]

Może pomyśl nad użyciem układów 74HC10. Wtedy potrzebujesz tylko 3 scalaków by pokryć wszystkie 8 kombinacji wygrywających. Na wyjściach możesz zrobić sumowanie na drucie za pomocą zwykłych diod i dostaniesz jeden sygnał mówiący "ktoś wygrał". Wydaje się prostsze niż bramki 2-wejściowe. Z resztą wszystko możesz zrobić na diodach, w ogóle bez bramek TTL czy CMOS.

1. Jak chcesz zapewnić, by gracze mający osobne kontrolery nie wciskali przycisków na polach już zajętych?

2. Przyciski monostabilne wracają po zabraniu palca - jak dzwonek do drzwi. Czy tak miało być, że każdy musi trzymać kolejnymi placami do końca gry wszystkie swoje zajęte pola? To takie ćwiczenie z rehabilitacji dłoni? Czy chodziło o bistabilne? A może raczej jedna plansza z przełącznikami 3-pozycyjnymi? Na początku ustawiamy wszystkie na środek a potem każdy z graczy przełącza te jeszcze nie ruszone w swoją stronę? No i dwa komplety układów sprawdzających zwycięstwo: dla lewego i prawego gracza i dwa sygnały "wygrałeś".

[Gieneq]

Tu wchodzimy w mocno akademicką teorię układów logicznych ale może wyjść z tego coś naprawdę fajnego. 😁

A gdyby tak zminimalizować funkcję logiczną wychodząc od wszystkich wygrywających kombinacji. Miałbyś 2 takie układy - dla każdego gracza osobny.

Teraz pytanie jak sterować?

• Możesz dać 2 przycisk i 2 przerzutniki ~SR. Wtedy wciśnięcie przycisku oznacza ze gracz coś tam położył (można tez dodać zabezpieczenie, żeby drugi już nie mógł tam nic postawić - wyprowadzasz wyjście przerzutnika na asynchroniczne wejście SET drugiego (i odwrotnie).
• Możesz dać 1 przycisk (+filtr RC) i złożony z 2 ~SR licznik (będą to 2 bity i 4 wartości). W stanie początkowym na bitach będzie 00 - nie ma nic. Sprawdzasz (01) czy na 1 bicie jest coś - jeżeli tak to gracz 1 tam postawił, kolejne kliknięcie to 10 czyli drugi bit obstawiony - drugi gracz. jak jest 11 to przechodzisz od razu do 00. Wychodzi z tego układ asynchroniczny. Trzeba się tylko zastanowić czy wyścigi są tu groźne (zmiana na więcej niż 1 bicie). Również ten układ da się zminimalizować stosując model stanowy.

Grę można zresetować kasując zawartość przerzutników - asynchroniczny RESET.

Pierwsza opcja jest trochę łatwiejsza, ale z drugiej strony jakbyś dał podświetlenie każdego segmentu - wyprowadzasz LED z wyjścia przerzutnika, to sterowanie w drugiej opcji będzie całkiem intuicyjne.
Dobrze pamiętać aby dobrać interpretację stanów rejestru tak by było to pomocne - rozpoznawanie 1 na każdym bicie sprawi że możesz podłączyć wyjścia przerzutników poprzez jakiś tranzystor/bufor od razu do LEDów.

IMO naprawdę fajny projekt, sam kiedyś na studiach zrobiłem sterownik wyświetlacza segmentowego na układach CMOS i w tamtym przypadku teoria działa w praktyce 😅. Jestem ciekaw jak to wyjdzie, tu masz w razie czego materiały o minimalizacji funkcji.
