Zasilacz 16,5A

[Wiktor2019]

Witam mam na imię Wiktor.

Interesuje się elektroniką tworzę różne projekty. Jak każdemu majsterkowiczowi który zajmuje się elektroniką przydał by się zasilacz. Dlatego dzisiaj opiszę jak zrobiłem zasilacz 12v o dużym prądzie. opisywałem już mój projekt zasilacza regulowanego o prądzie do 3a. Ale czasami się zdarza przy różnych większych projektach że przydał by się zasilacz o większym prądzie niż 3a dlatego zbudowałem zasilacz o prądzie do 16,5a. Podczas przeglądanie internetu za zasilaczem stwierdziłem że zasilacz montażowy jest najtańszym zasilaczem o dużym prądzie. Dodatkowo taki zasilacz posiada moc 200W oraz zabezpieczenia:

• Przeciw zwarciowe
• Przeciw przeciążeniowe
• Przeciw wzrostowi napięcia

1. DODATKOWE ZAŁOŻENIA

Miał posiadać dodatkowe zabezpieczenia, miał mieć dwa kanały zdalnie sterowane oraz wentylator działający po przekroczeniu zadanej temperatury.

2. BUDOWA

Tak wygląda zasilacz z przodu. Ponieważ zasilacz budowałem kilka miesięcy temu nie mam zdjęć z jego budowy.

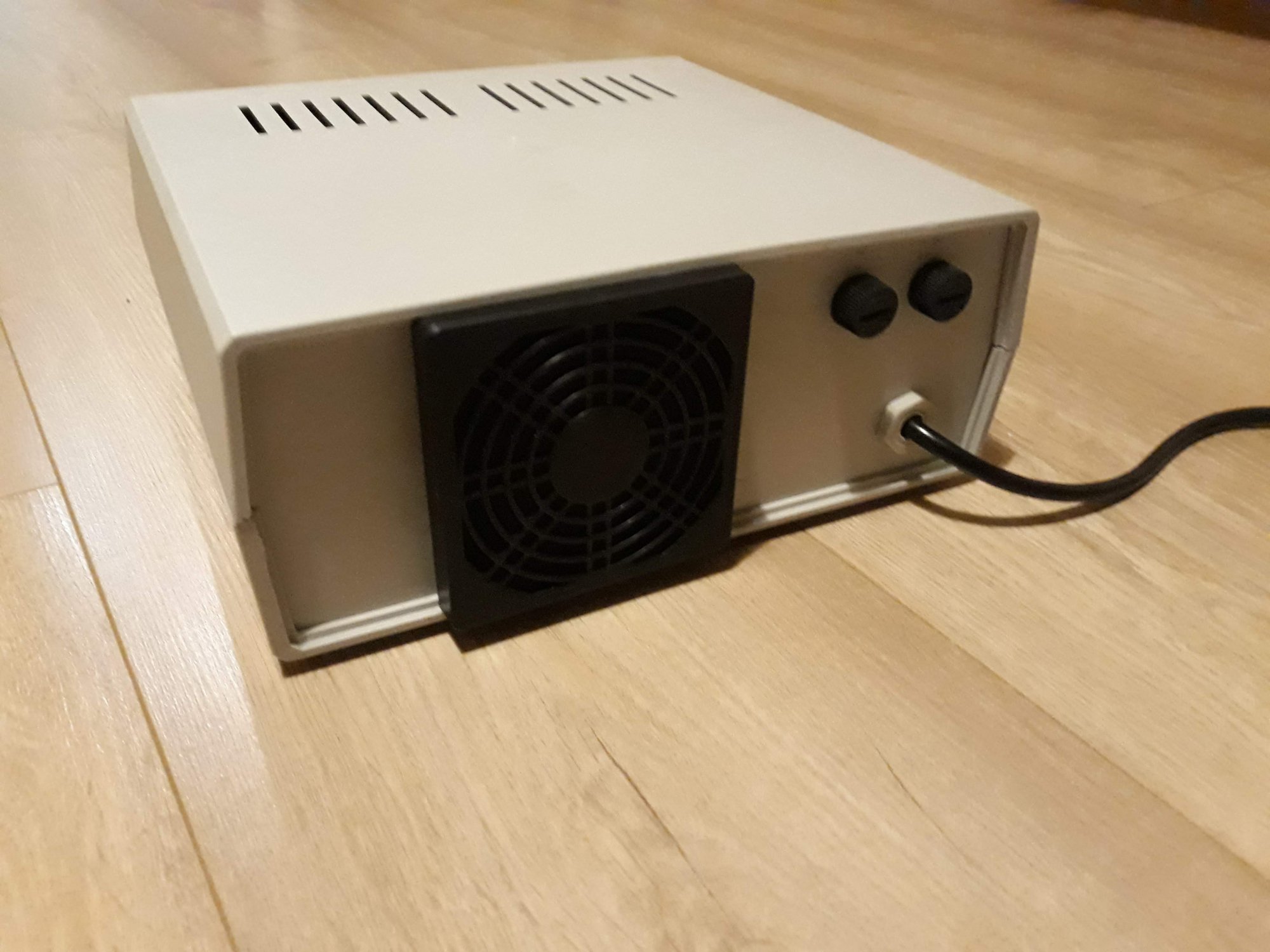

Widok zasilacza z tyłu po prawej są bezpieczniki na dwóch kanałach oraz wentylator.

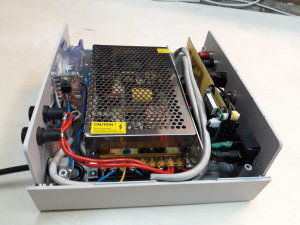

Zasilacz montażowy przymocowałem do płaskownika dzięki czemu zasilacz nie jest bezpośrednio przymocowany do obudowy oraz przykręciłem zestawem śrubek do obudowy.

Do regulacji wentylatora zastosowałem termostat który po przekroczeniu 40 ^oC włącza wentylator na pełną moc. Zastosowałem termostat ponieważ był znacznie tańszy od regulatora obrotów wentylatora. Ustawiłem też alarm na 50 ^oC.

Jednym problemem było że przy małym obciążeniu zasilacz osiągał 40 ^oC problem usunąłem stosując regulator napięcia, który 12v zmniejsza na 3,3v.

Dodatkowo oprócz wentylatora świecącego na niebiesko zamontowałem pasek ledów, który podświetla otwory wentylacyjne oczywiście w tedy gdy termostat się załączy.

Czujnik temperatury przykleiłem klejem na gorąco do zasilacza i dodatkowo przykręciłem go metalową blaszką.

Oczywiście dołączam też schemat całego zasilacza.

3. OGÓLNE PARAMETRY

• Napięcie 12v
• Prąd 16,5a
• Dwa kanały zdalnie sterowane
• Regulator obrotów wentylatora sterowany termostatem
• Zabezpieczenie przeciw zwarciowe
• zabezpieczenie przeciw przeciążeniowe
• Zabezpieczenie przeciw wzrostowi napięcia

Dziękuję za przeczytanie mojego projektu i proszę o komentarz😀

[Treker (Damian Szymański)]

Właśnie zaakceptowałem Twój opis, możesz go teraz zgłosić do akcji rabatowej umieszczając link w temacie zbiorczym. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum  🙂

[Wiktor2019]

Bardzo dziękuję

[adam30010]

Tak nieładnie zostawiać wyjścia zdalnie sterowanych kanałów bez masy dla nich 😛

Odnośnie tych wyjść włączanych przełącznikiem - da on radę przy 16A? Trochę dużo jak na taki włączniczek 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Wiktor2019]

Nie robiłem kolejnych wyjść masy ponieważ chcę tam jeszcze zrobić regulator napięcia. A zrobiłem sobie rozgałęźnik na masę.

A taki wyłącznik wytrzymuje nawet 20a.

[adam30010]

A nie myślałeś żeby wstawić jakiś wskaźnik poboru prądu? Może się przydać 😉

Sporo wytrzymują te włączniczki 🙂 Nie spodziewałbym się 😛

[Wiktor2019]

Właśnie myślę nad amperomierzem analogowym do 20a ale w osobnej obudowie.

[Wiktor2019]

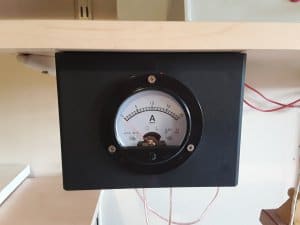

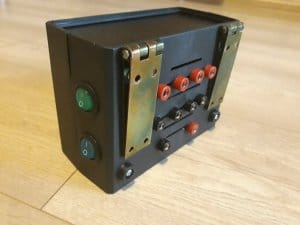

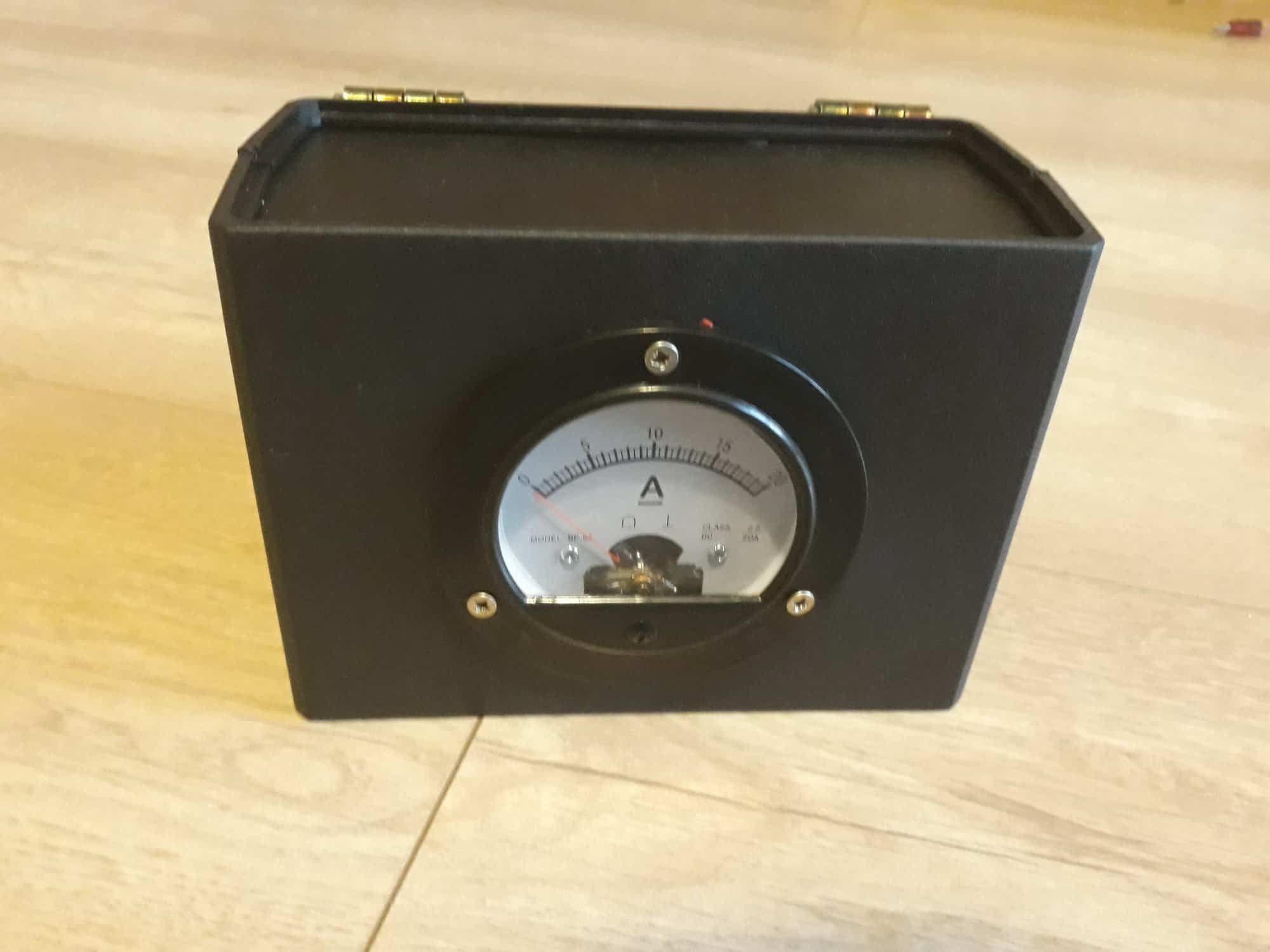

Do całego projektu dorobiłem w osobnej obudowie amperomierz 20A. Z boku zrobiłem także 4 wyłącznik do każdego z czterech kanałów, oraz

zawiasy umożliwiające podwieszenie amperomierza pod półką.

Edytowano Kwiecień 3, 2019 przez Wiktor2019

[Treker (Damian Szymański)]

Oryginalna konstrukcja, z tymi zawiasami wygląda jak pancerny sprzęt z czołgu 😉 Dlaczego właściwie nie zdecydowałeś się na wbudowanie małego, cyfrowego amperomierza bezpośrednio w zasilacz?

[Wiktor2019]

Nie zdecydowałem się na amperomierz cyfrowy ponieważ taki amperomierz musi mieć osobne źródło zasilania, zazwyczaj musi posiadać bocznik oraz stwierdziłem że jest bardziej podatne na uszkodzenia. A całość podwieszone pod półką wygląda tak myślę że okej.

[Wiktor2019]

Pewnego dnia zasilacz się zepsuł (wybijał bezpieczniki) z nie wiem jakiego powodu. Więc zakupiłem nowy zasilacz tym razem 20A.



Wraz ze zmianą zasilacza postanowiłem że zmienię też przewody na grubsze czyli 1,5 mm na 2 mm. Przewody poprowadziłem pod zasilaczem i obok w osłonie termicznej. Zamontowałem też osłonę przeciw kurzową na wentylatorze.

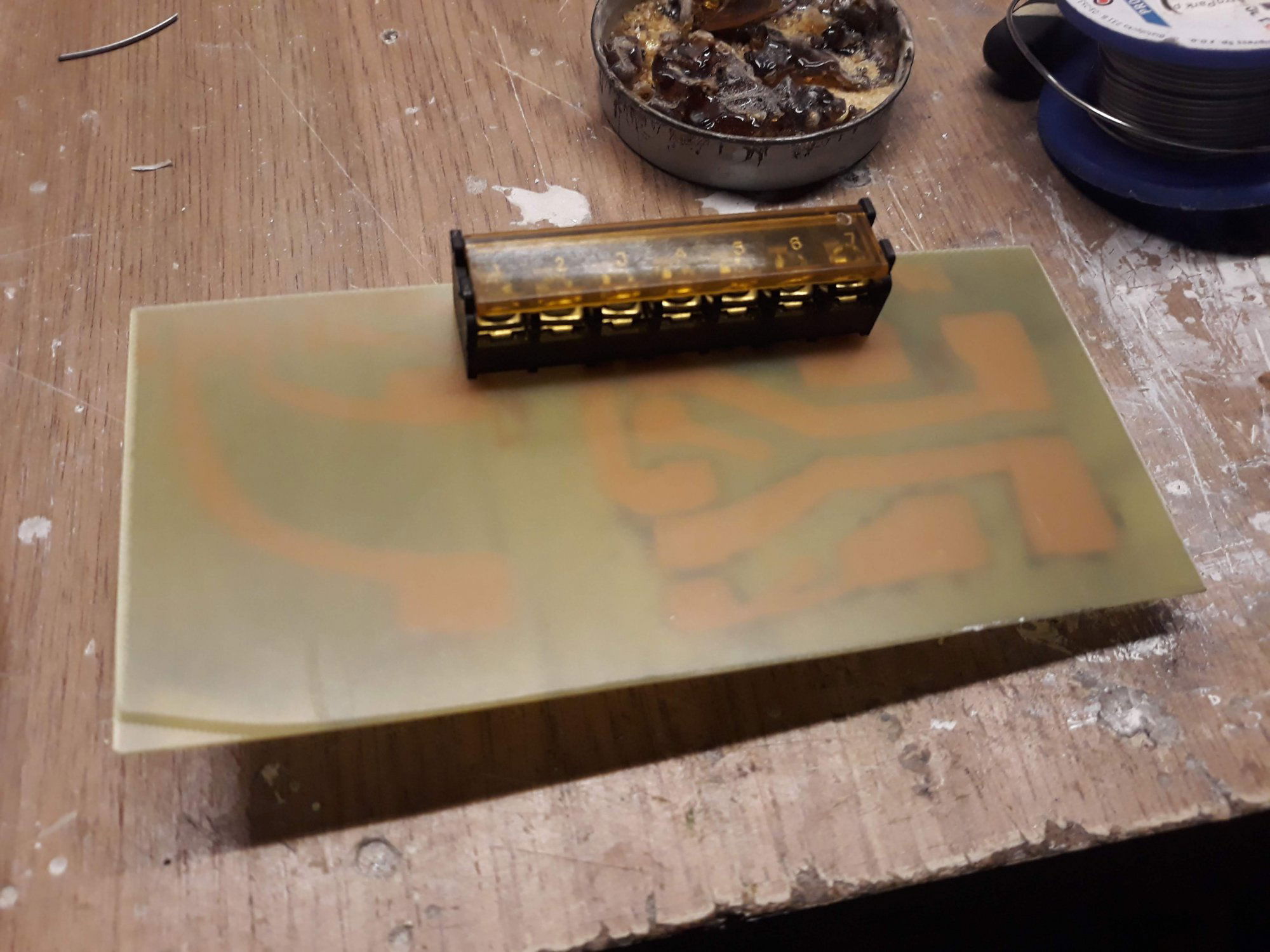

Tym razem pod wyjścia z wyłączników i gniazd bananowych zrobiłem płytkę, do której przylutowałem konektory i z drugiej strony złącza do przymocowania przewodów. Z powodu, że zasilacz ten jest trochę wyższy niż poprzedni dwu kanałowy sterownik zdalny przykręciłem do płytki wraz z termostatem. Cały zasilacz ponownie dobrze się sprawuje.
