Co to za symbol na schemacie?

[Krokodyl_94]

Witam,

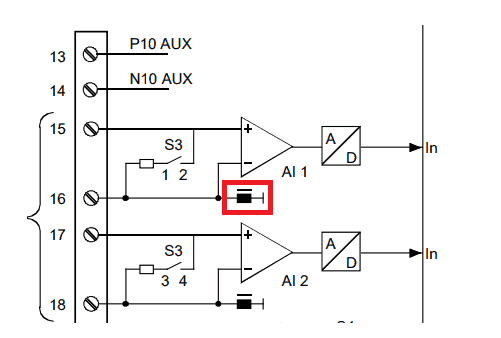

czy jest ktoś w stanie mi odpowiedzieć co przedstawia zaznaczony symbol?

Z góry dzięki za odp.

Pozdrawiam

[Treker (Damian Szymański)]

@Krokodyl_94, witam na forum Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

• Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
• Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
• Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.

26 minut temu, Krokodyl_94 napisał:

czy jest ktoś w stanie mi odpowiedzieć co przedstawia zaznaczony symbol?

A możesz podać z ciekawości informacje skąd jest ten schemat i co on przedstawia? Przydadzą się takie wskazówki

[Krokodyl_94]

Schemat to część topologii modułu wektorowego CUVC w falowniku SIEMENS SIMOVERT MASTERDRIVES. Służy do sterowania między innymi prędkościami walców od wytłaczarki.

Przedstawiony wycinek to dwa wejścia analogowe.

[deshipu]

Ja bym zgadywał, że to jest jakiś dławik — cewki transformatora czasem się rysuje jako takie wypełnione prostokąty, a ta kreska reprezentuje rdzeń.

[Rubik_block]

Jest to cewka EMI, przeciwzakłóceniowy dławik.
