Gdzie jest pin numer 1 na STM32F103RBT6 (2 kropki)?

[daniel89]

Witam,

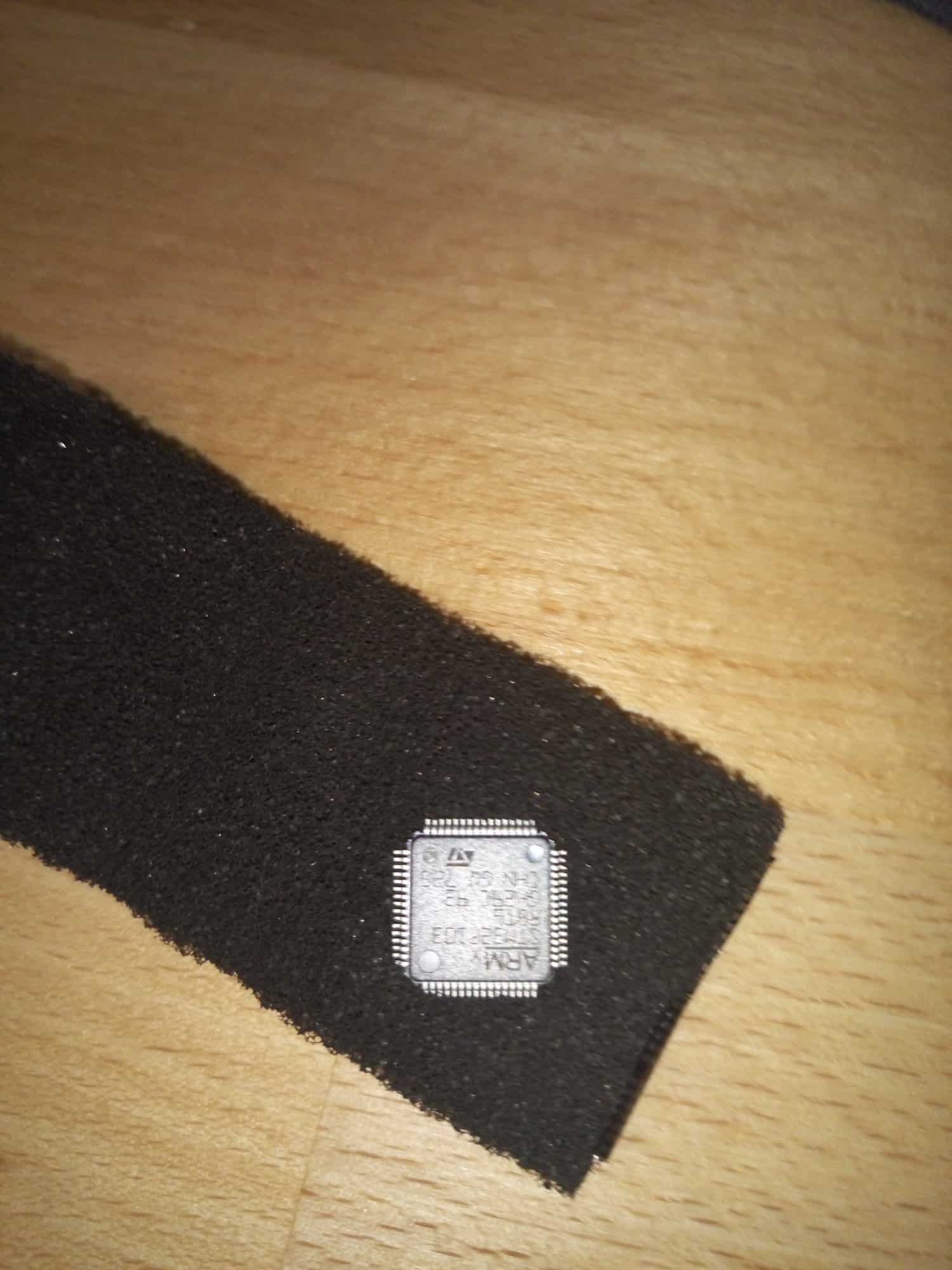

Może to głupie, ale nie chce popełnić błędu, zawsze byłem pewny że pin 1 jest po lewej stronie kropki, ale w moim stm32f103rbt6 widze dwie kropki, po obu stronach, może mi ktoś wskazać na rysunku gdzie jest pierwsza nóżka w tym procku ?

Porównując inne procki to by wychodziło mi że pod napisami  ta mniejsza kropka .. ale ..



Edytowano Maj 6, 2019 przez daniel89

[deshipu]

Olaboga, a co to za klon?

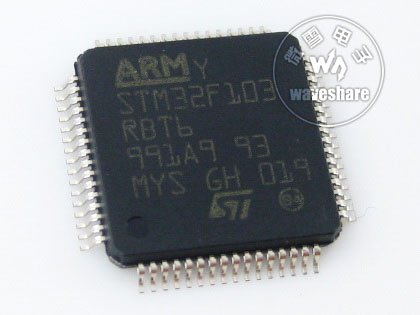

Ja też bym obstawiał tą mniejszą:

Zobacz jeszcze, czy od spodu na padzie termicznym nie ma ściętego narożnika.

[Treker (Damian Szymański)]

1 minutę temu, deshipu napisał:

Olaboga, a co to za klon?

Dlaczego klon? Wszystko jest w normie - nawet układy wlutowane na Discovery/Nucleo mają takie dwie kropeczki 😉

Tak, mniejsza kropeczka powinna być właściwa (ta, która jest w jednej linii z logo ST).

[daniel89]

Ok dzięki więc ta mniejsza kropka robi za tą właściwą kropkę .
