Zasilanie awaryjne USB z bateri 9V na stabilizatorze L7805


Pomocna odpowiedź

Dzień dobry!

Chciałbym pokazać mój projekt zasilania awaryjnego USB z baterii 9V.

Jest to mój pierwszy temat na forum, więc proszę o wyrozumiałość i pisanie uwag.

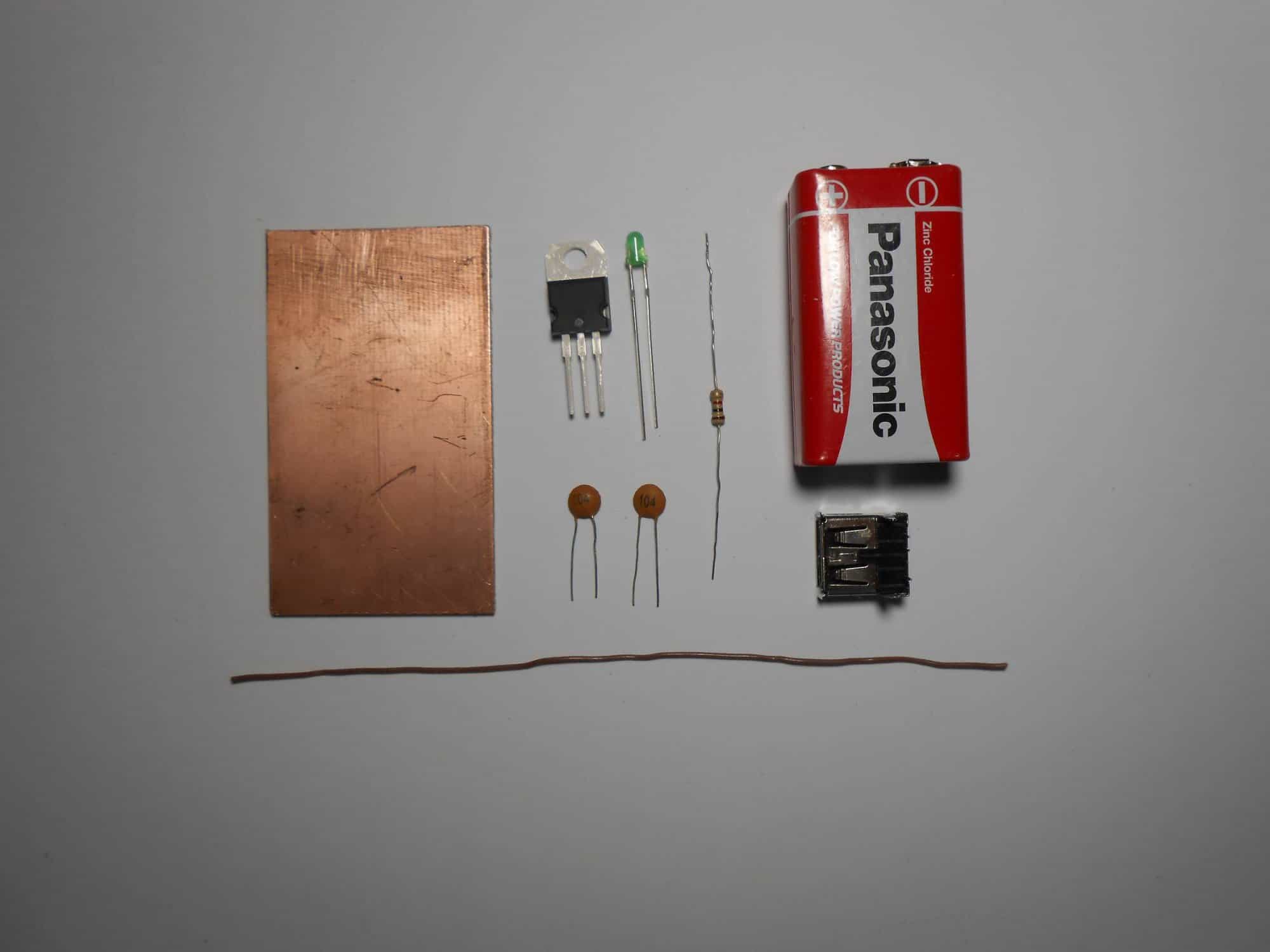

Użyłem do tego tych części:

-laminat

-stabilizator 5V L7805CV

-zielona dioda LED 3mm

-rezystor 1kΩ

-dwa kondensatory 100nF

-gniazdo USB A

-folia termoplastyczna

-bateria 9V

-strzykawka 20ml

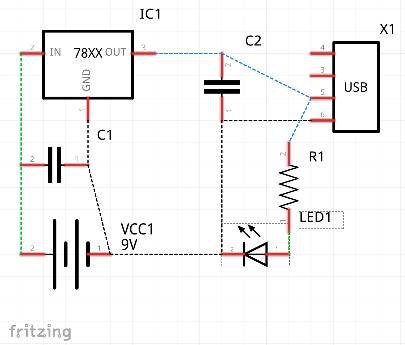

schemat wygląda tak:

1789944260_Zrzutekranuz2019-07-06130400-resized.thumb.jpg.4e68b879a931b909848c24c5ac1404d8.jpg

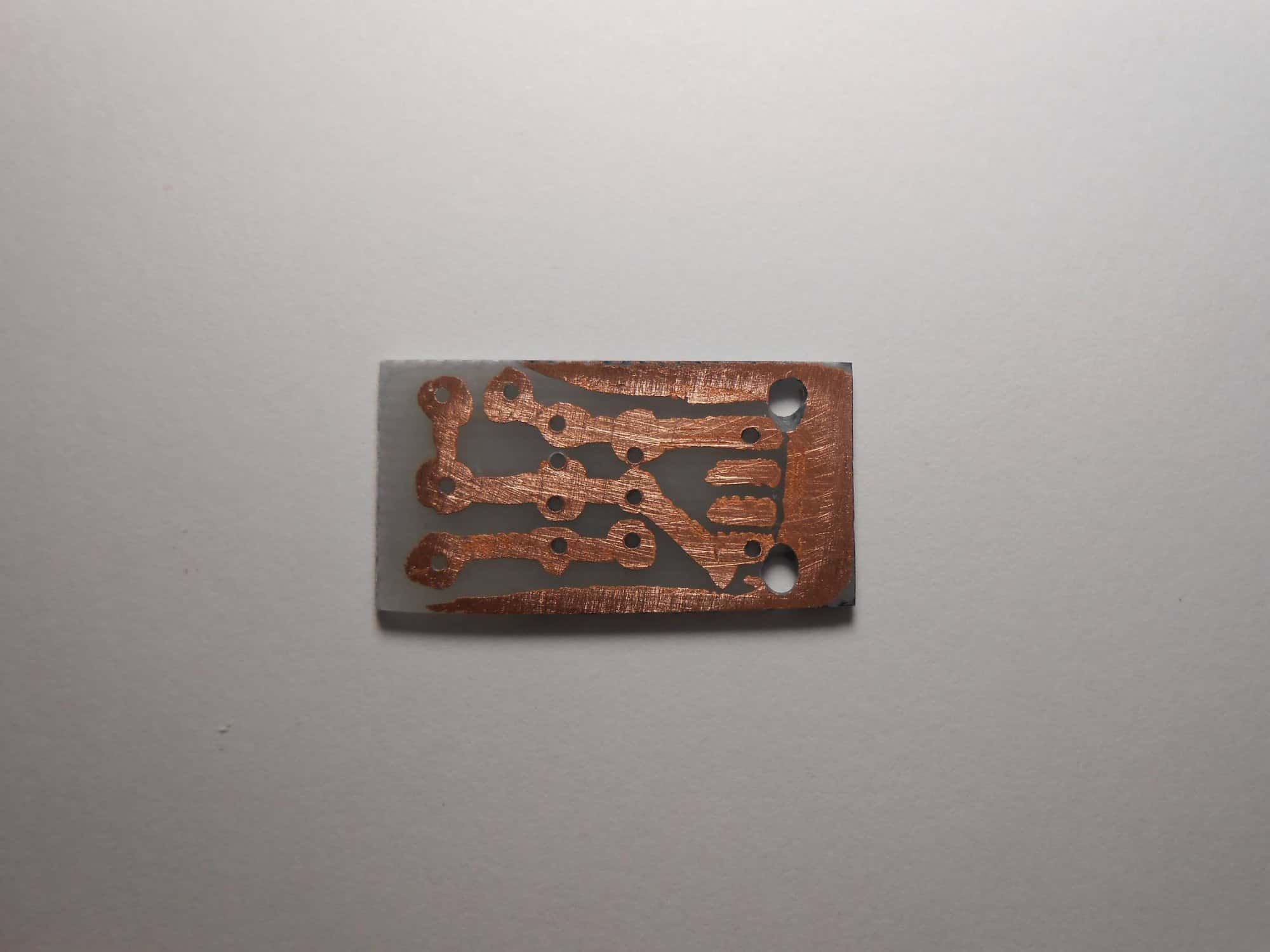

Zacząłem od narysowania i wytrawienia płytki PCB (tak, wiem rysowanie ścieżek markerem to niezbyt estetyczny sposób, ale skuteczny)


Potem zlutowałem wszystkie elementy (klip na baterie wziąłem z rozładowanej baterii)

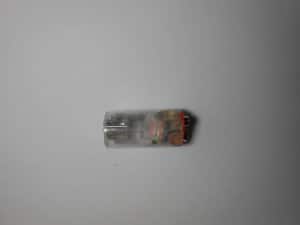

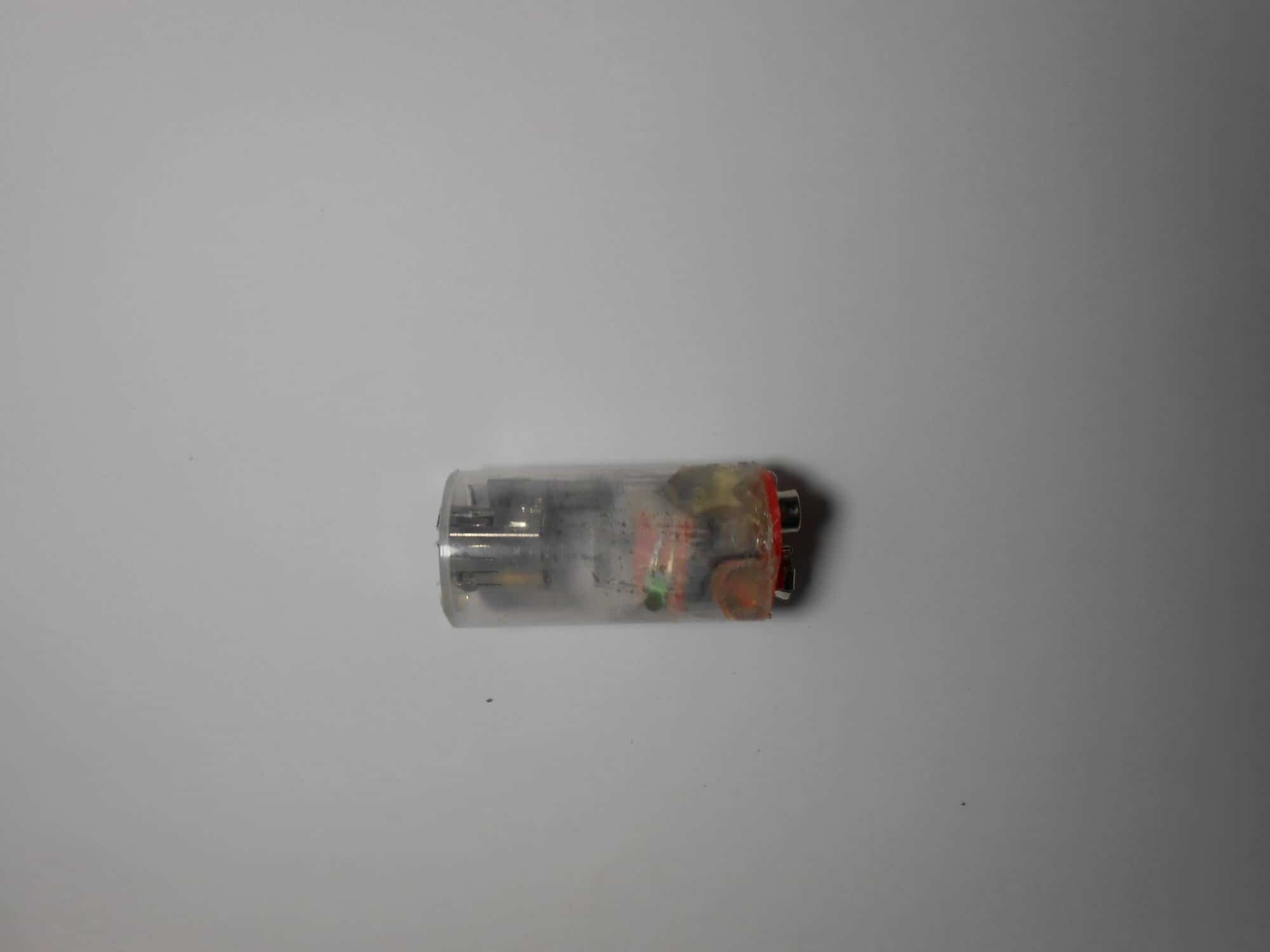

Największy problem był z obudową. Po jakimś czasie wpadłem na pomysł  żeby zrobić ją z 20 mililitrowej strzykawki. Po sklejeniu tego klejem na ciepło wszystko zaparowało ☹️ (ale ważne, że działa 😁)

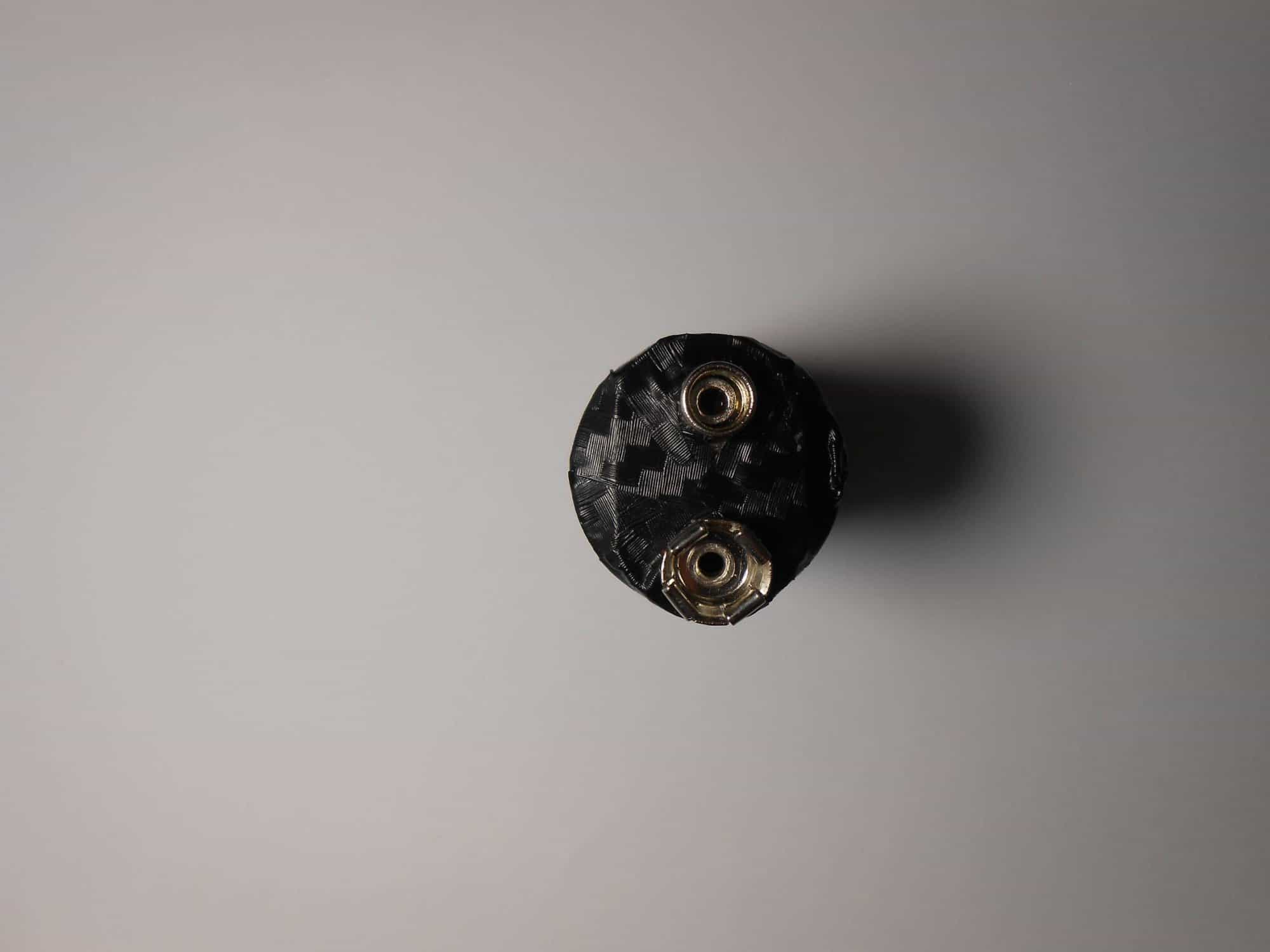

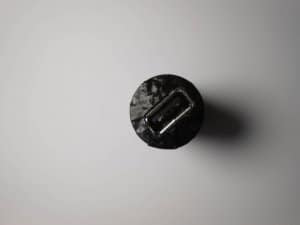

Całość okleiłem folią termoplastyczną (kupioną na tej aukcji na Allegro)

DSCN9940-resized.thumb.jpg.8e6a06c44804f1ff5fad3ecd098a19dd.jpgDSCN9941-resized.thumb.jpg.47b967156b36de76895a11f7d5b75de0.jpgDSCN9942-resized.thumb.jpg.fd398820490fdcb5f1be74b3b22fe590.jpg

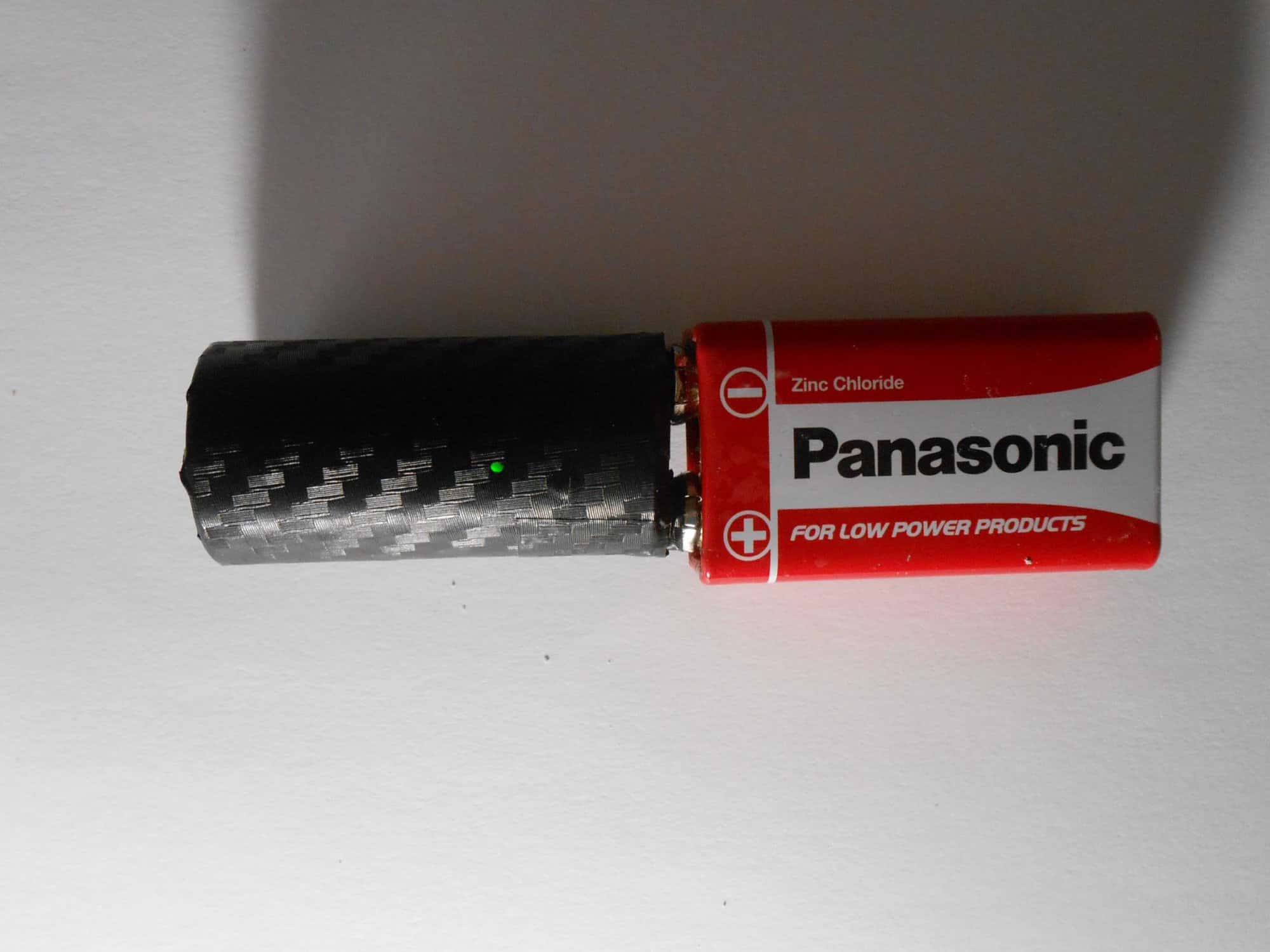

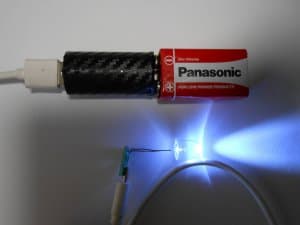

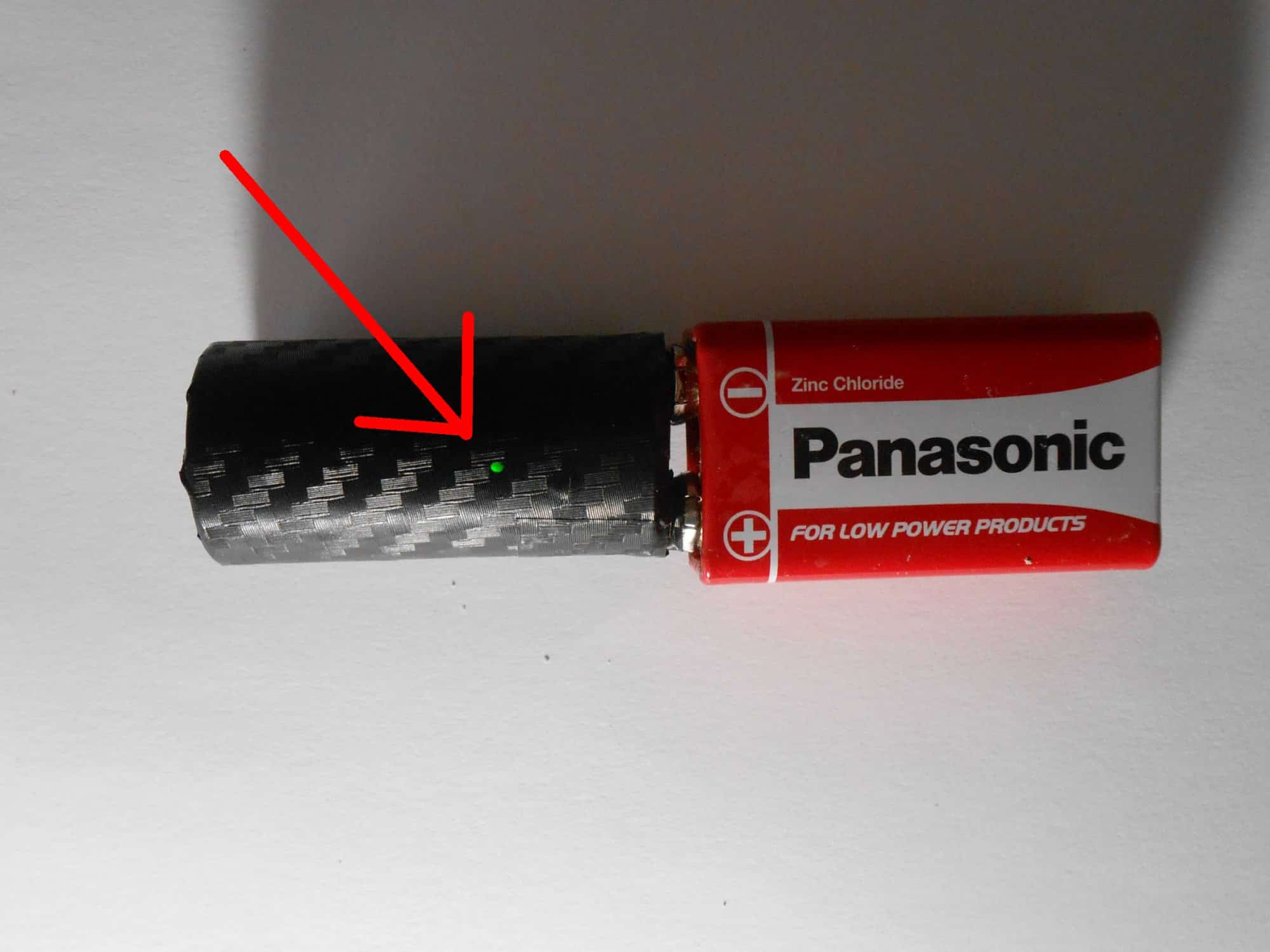

Całość prezentuje się tak, jest też LED wskazujący podłączoną baterię

DSCN9947-resized.thumb.jpg.c666295fb6fd1ebc18d225e38116fde0.jpgDSCN9954-resized.thumb.jpg.64607dc778b6226eb26ae1d10423380e.jpg

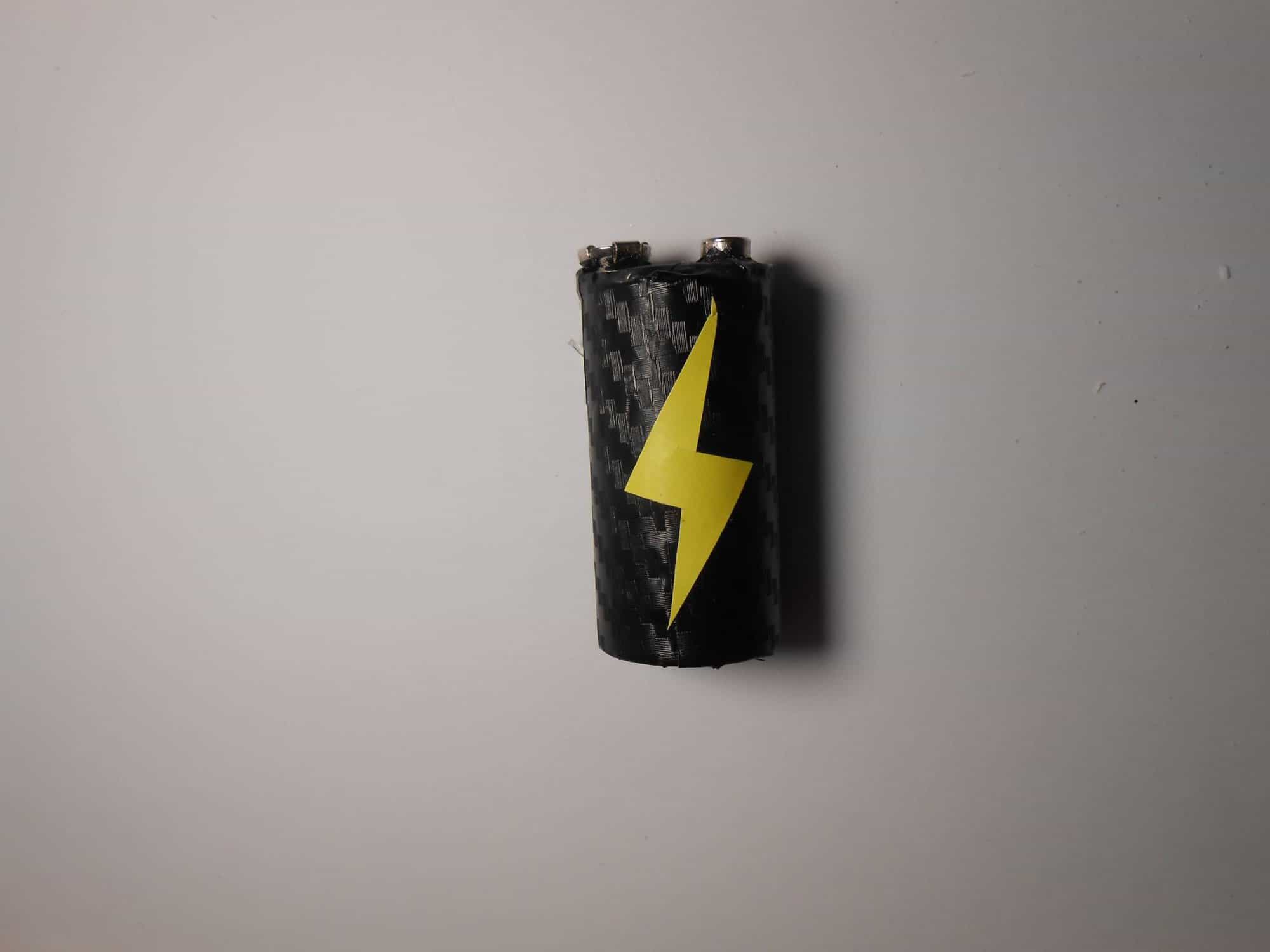

I mały dodatek "dla oka"






Link do komentarza
Share on other sites

@Kamil2 gratuluję estetycznie wykonanej konstrukcji 😉 Bateria 9V w roli awaryjnego zasilania to nie jest najlepsze rozwiązanie, ale lepsze to niż nic. Zawsze można też w to miejsce podłączyć koszyk z 6xAA. Na pewno warto jednak przemyśleć wykorzystanie przetwornicy DC/DC, dzięki której układ będzie wydajniejszy. Masz jakieś plany na kolejny układ tego typu?

Projekt przenoszę do działu "DIY - początkujący", ponieważ jego opis nie spełnia wymagań dla opisów z działu DIY. Autor nie wprowadził zalecanych zmian w ciągu 12 dni.

Link do komentarza
Share on other sites

Stabilizator liniowy podgrzewa atmosferę. Na 5W oddawanej mocy 4W grzeje Świat. Sprawność żenująca jakieś 55% (dobrze liczę?). Dobrze, że zasilanie nie 12V, bo sprawność byłoby 41% jak wzmacniacza klasy AB. Tu powinien być zastosowany stabilizator impulsowy, typowa sprawność w granicach 92..98%). Ponadto stabilizator jest bez radiatora, TO-220 bez radiatora rozproszy ok 2W mocy, więc prąd będzie ograniczony do  400mA co ma się nijak do  standardu USB, chyba, że chodzi o normę dla HUB-ów nieaktywnych (100mA). Bateria 6F22 mam małą wydajność prądową i jest stosunkowo droga. 1A z niej się nie wyciśnie a jeśli nawet to bardzo krótko.

Podsumowując: Kosz i zrobić jeszcze raz tak jak trzeba bo w postaci jaka jest teraz praktycznie do niczego się to nie nadaje.



12 godzin temu, rziomber napisał:

Można samemu wykonać przetwornicę np na układzie XL4012.

Efektywniejsza, mniejsza (mało elementów) będzie synchroniczna np ST1S10 (3A w SO-08 radiator to kawałek powierzchni miedzi) a XL4012. to "armata na wróbla" (12A, wielka obudowa TO-220-5). Ponadto XL4012 to chińskie badziewie. W modułach 3A używany jest XL4003 można go więc porównać do LM2576. XL4012  strzelają jeden po drugim, a w tym samym urządzeniu LM2576 działa bez problemu i nie uszkadza się z powodu zwarcia czy przepięcia. Nie polecam XL, szkoda ryzykować, ze uszkodzi się przez niego swój sprzęt.
