Zestaw do wykonywania fotografii kirlianowskich

[RobertG]

Pamiętacie intro Archiwum X? Pojawia się tam takie specyficzne zdjęcie niebieskiej dłoni, to własnie przykład fotografii kirlianowskiej. Pojawia się ono tam dlatego, że temat jest powiązany z parapsychologią i postrzeganiem aury. Niezależnie, od nastawienia, sama fotografia jest realna i polega na obserwowaniu wyładowań koronowych.

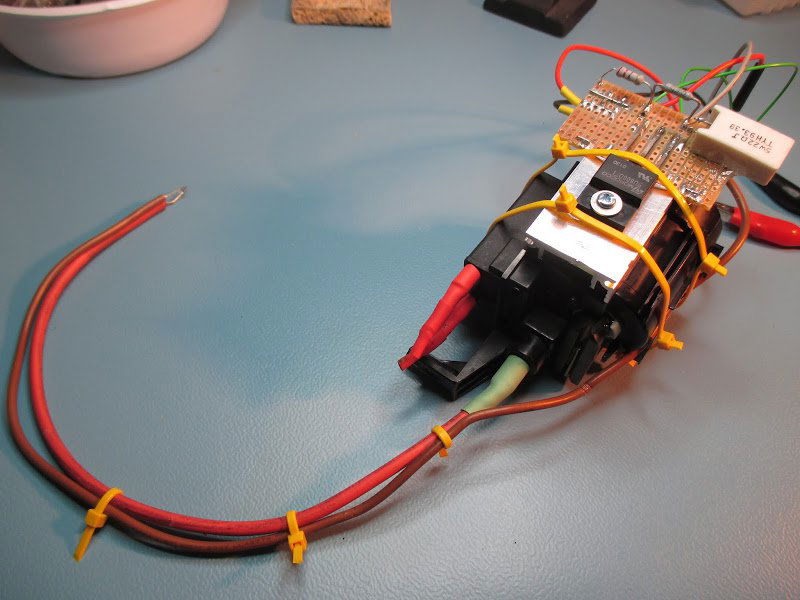

Kluczowym elementem jest źródło wysokiego napięcia, u mnie jest to generator ok. 10-30KV zbudowany z trafopowielacza z monitora - z niego wyciągnąłem i transformator i tranzystor, który nim steruje. Wysokie napięcie w połączeniu z dość dużą mocą wyjściową stanowią tu śmiertelne zagrożenie! Wszelkie operacje wykonywałem, gdy generator był wyłączony!

Wartości elementów:

• Q1BU808DFI
• R1220R
• R222R + 4R7 (adjust if needed)
• Zasilanie 9V DC.

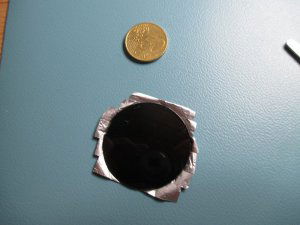

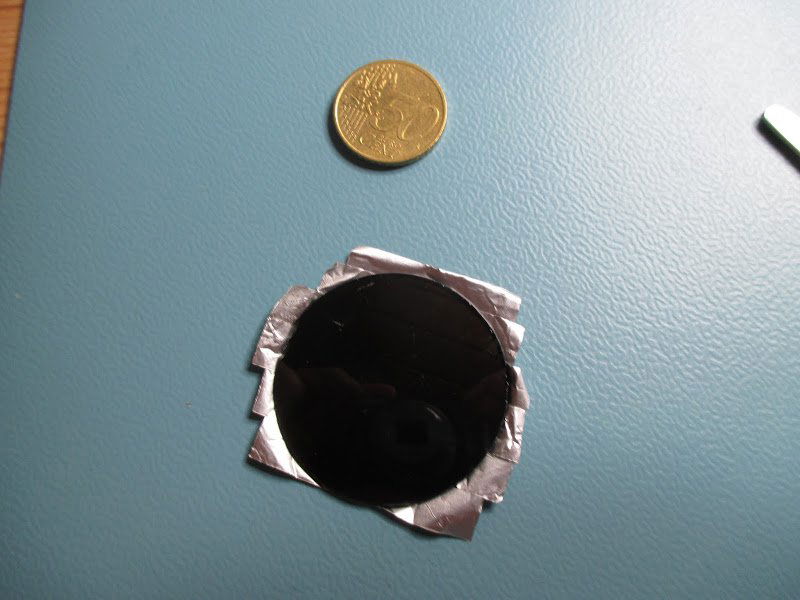

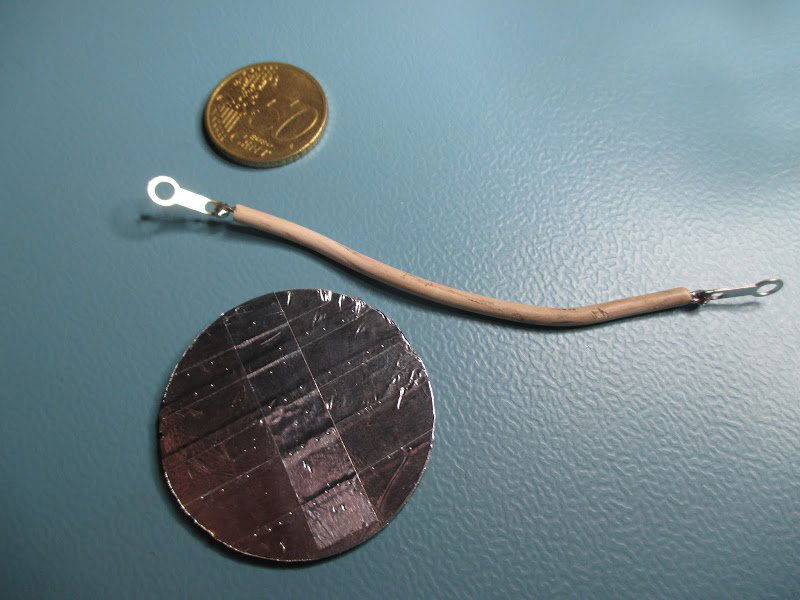

Do szkiełka z jednej strony przykleiłem na całej powierzchni samoprzylepną folię aluminiową (która stanowi elektrodę), następnie stosując znów tę folię, przykleiłem do niej kabel, który połączyłem z uziemieniem.

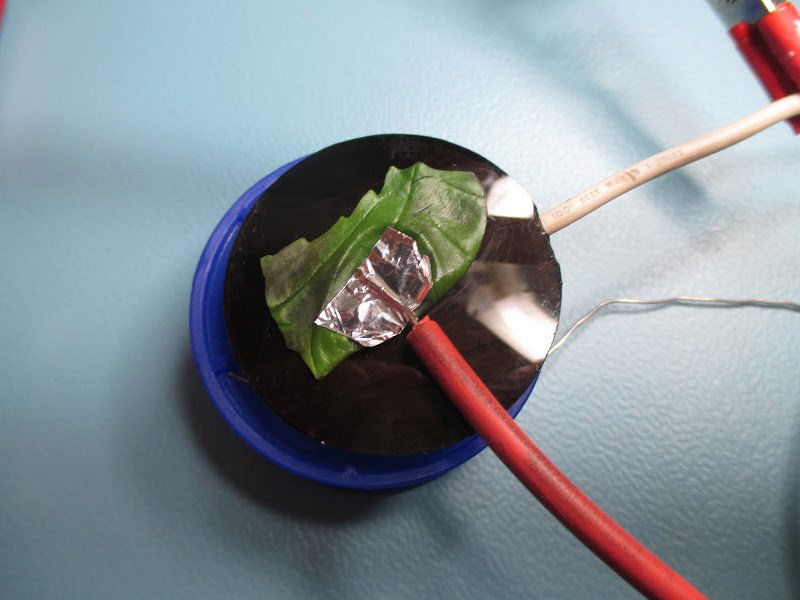

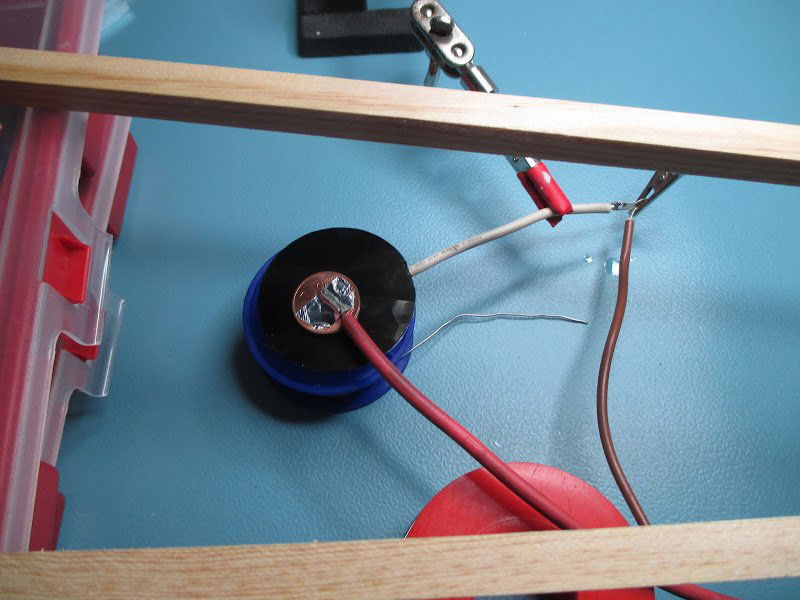

Z przegródek na elementy i dwóch deseczek zrobiłem oparcie na aparat fotograficzny. Znajdował się on na deseczkach, pod nim zaś bezpośrednio było wspomniane szkiełko. Na szkiełku położony był fotografowany obiekt, elektrodę wysokiego przylepiona była do niego kawałkiem wspomnianej folii. Generator musi być na ten czas wyłączony ze względów bezpieczeństwa!

Zdjęcia najlepiej byłoby zrobić w jakiejś ciemni, ale z racji jej braku, robione były w pokoju późną nocą przy zgaszonym świetle. Kluczowe okazało się dobranie parametrów aparatu fotograficznego - najniższe ISO (u mnie ISO100) i najdłuższy czas naświetlania (u mnie 15s). Przy domyślnych ustawieniach aparatu, efekt jest prawie niewidoczny.

Poniżej wykonane przeze mnie zdjęcia kawałka liścia (widocznego wyżej) oraz zdjęcie monety.

Z racji na zastosowany generator, nie można wykonać wspomnianego we wstępie zdjęcia ręki, jednak zasada działania jest taka sama.

[Treker (Damian Szymański)]

@RobertG, właśnie zaakceptowałem opis. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum 😉

[ethanak]

Ciekawy pomysł. Pytanie: czy nie lepsze by było zastosowanie np. van de Graafa czy Wimshursta, choćby właśnie ze względu na bezpieczeństwo?

[RobertG]

@ethanak z pewnością inny generator byłby lepszy!! Użyłem tego, co miałem dostępne.
