Uniwersalny nadajnik RC

[Leoneq]

Kolejny projekt, tym razem trochę starszy, bo z lutego bieżącego roku. Od dłuższego czasu planowałem zrobić jakieś jeździdełko, lub coś latającego. Dlatego trzeba było zrobić kontroler, najlepiej jeden, do wszystkich urządzeń tego typu. Założenia były proste: wykorzystać istniejący kontroler, dodać radio, jakieś dodatki, i zbudować odbiornik.  W praktyce okazało się to trochę trudniejsze.

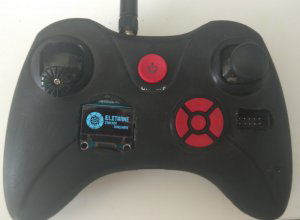

Po wstępnym przygotowaniu założeń, trzeba było znaleźć bazę. Na początku chciałem kupić starego pada od Xboxa, ale znalazłem pilot po helikopterze z Lidla. Wylutowałem najciekawsze elementy, jak gałki analogowe, a resztę elektroniki wywaliłem. Czarną skorupę obrobiłem papierem ściernym, dla pewniejszego chwytu. Gdzieniegdzie zrobiłem otwory, jak na programator czy antenę. Następnie wstępnie okroiłem protoboarda, zaznaczyłem gdzie mają być otwory na śrubki:

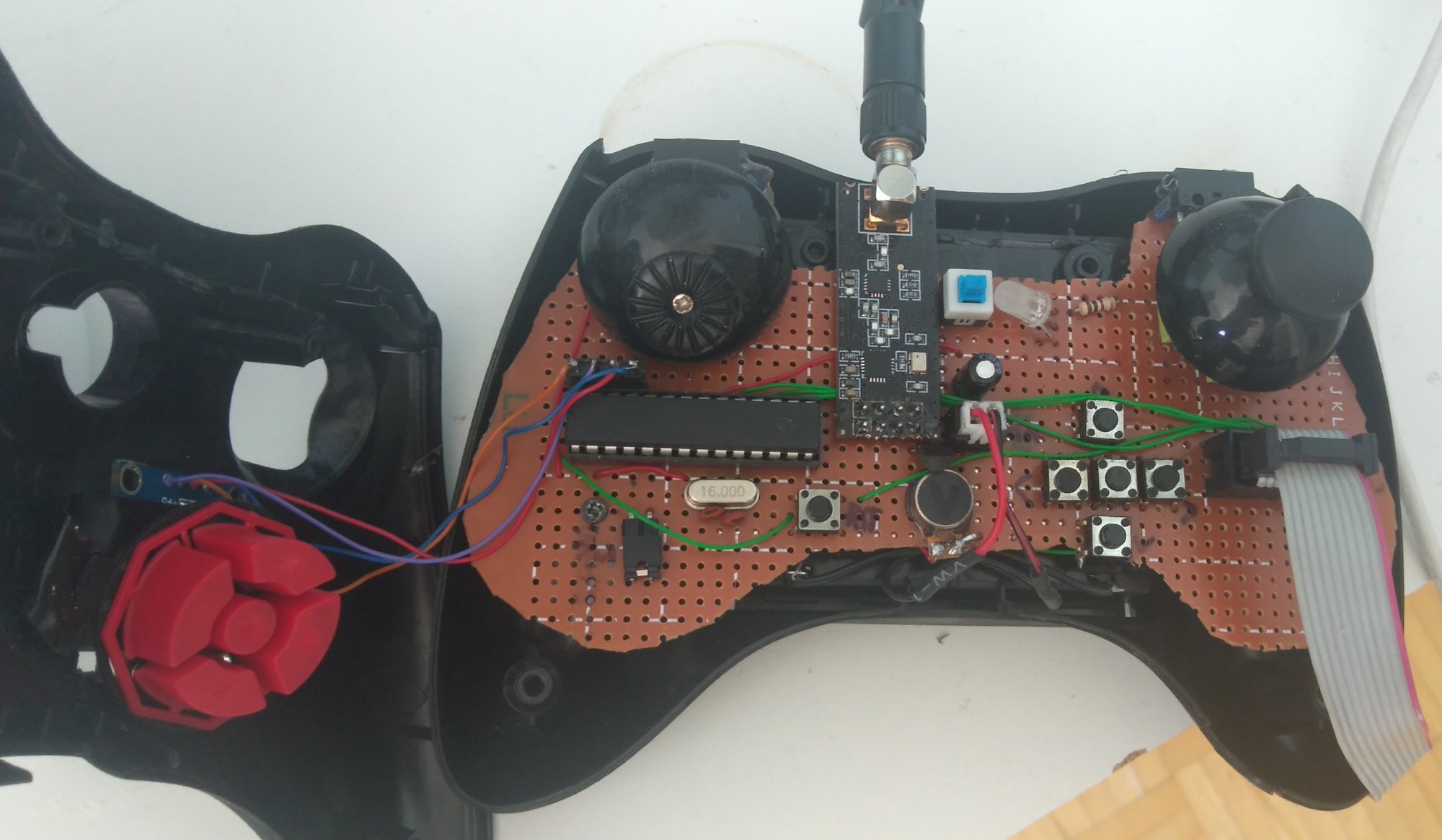

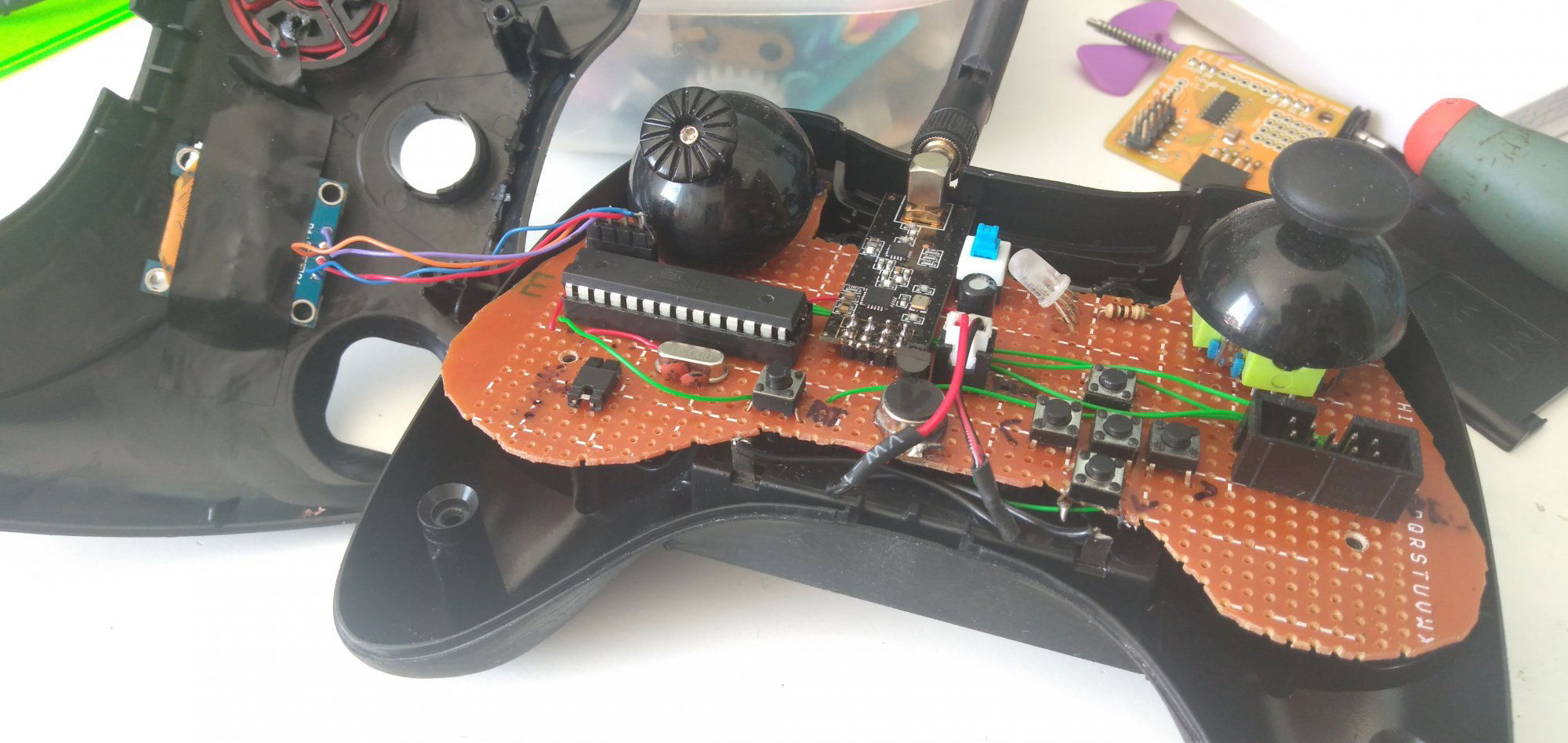

Następnie zaczęła się zabawa. Wlutowanie gałek, D-Pada, oraz przełącznika - przy okazji modułu NRF24L01, wersja z wzmacniaczem i dokręcaną anteną. Następnie wziąłem się za układ zasilania: tradycyjnie napięcie jest filtrowane kondensatorami, i stabilizowane do 3.3V przez LM1117. Przyszedł czas na serce urządzenia: atmegę 328, z wewnętrznym przyciskiem reset, oraz wejściem programatora. Został czas na peryferia: najpierw wyświetlacz OLED, na SSD1306. Następnie dioda RGB pod przyciskiem. A nawet silniczek wibracyjny, sterowany tranzystorem 2N2222.

Przyciski na samej górze wyjąłem z myszki komputerowej, i przykleiłem je klejem na gorąco. Daje to w sumie 7 przycisków, obsłużyłem je jednym analogowym pinem - każdy przycisk przez inny rezystor. Rozwiązanie to trochę zawodzi, szczególnie podczas szybkiego, czy wielokrotnego klikania - lecz da się to naprawić w kodzie.

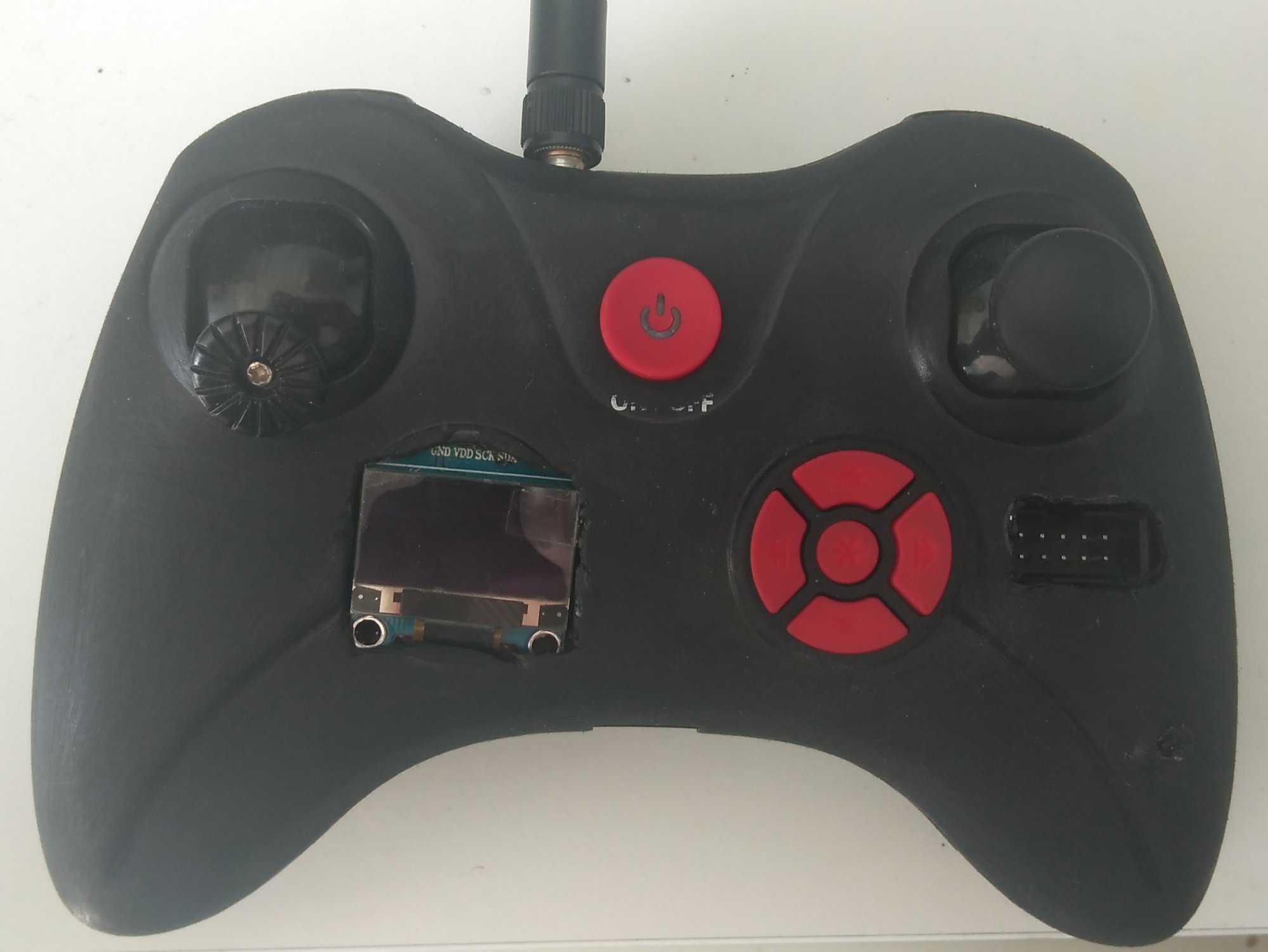

Bardzo dużo czasu zajęło "dopieszczanie" sprzętu. Przyciski na samej górze kilkukrotnie przyklejałem, aby się pokrywały z wypustkami na obudowie. Samą obudowę, żeby pasowała z płytką, musiałem mocno przerabiać. Otwór na antenę, potem na programator. Okazało się, że nie dało się go inaczej poprowadzić niż centralnie nad gniazdem. Przyszedł czas na pierwsze testy, i wszystko działało sprawnie:

Postanowiłem, że jak najwięcej informacji będzie przetwarzanych po stronie kontrolera, aby odciążyć odbiornik i przesyłać jak najmniej informacji. Po suchym teście - działa, odbiornik odbiera wszystko prawidłowo. Aby przetestować działanie w praktyce, muszę najpierw dokończyć budowanie helikoptera, a potem (no, po epidemii) będą testy na świeżym powietrzu - a przede wszystkim na zasięg, bo producent deklaruje 1km, w co mi się nie chce wierzyć.

W przyszłości planuję mimo wszystko przesiadkę na kontroler od Xboxa - głównie dlatego, że jest wykonany lepiej, i ma więcej przycisków (+ 2 analogowe triggery). Być może osobny nadajnik "klasycznego" radia 433MHz, XBee, zależy co będzie potrzebne. Ważne że działa - i nie wygląda jak pozostałe projekty tego typu, czyli kwadratowe kontrolery do NESa z płytki prototypowej i gołych tact switchy.
