Schemat do światłoluba

Pomocna odpowiedź

Napisano (edytowany)

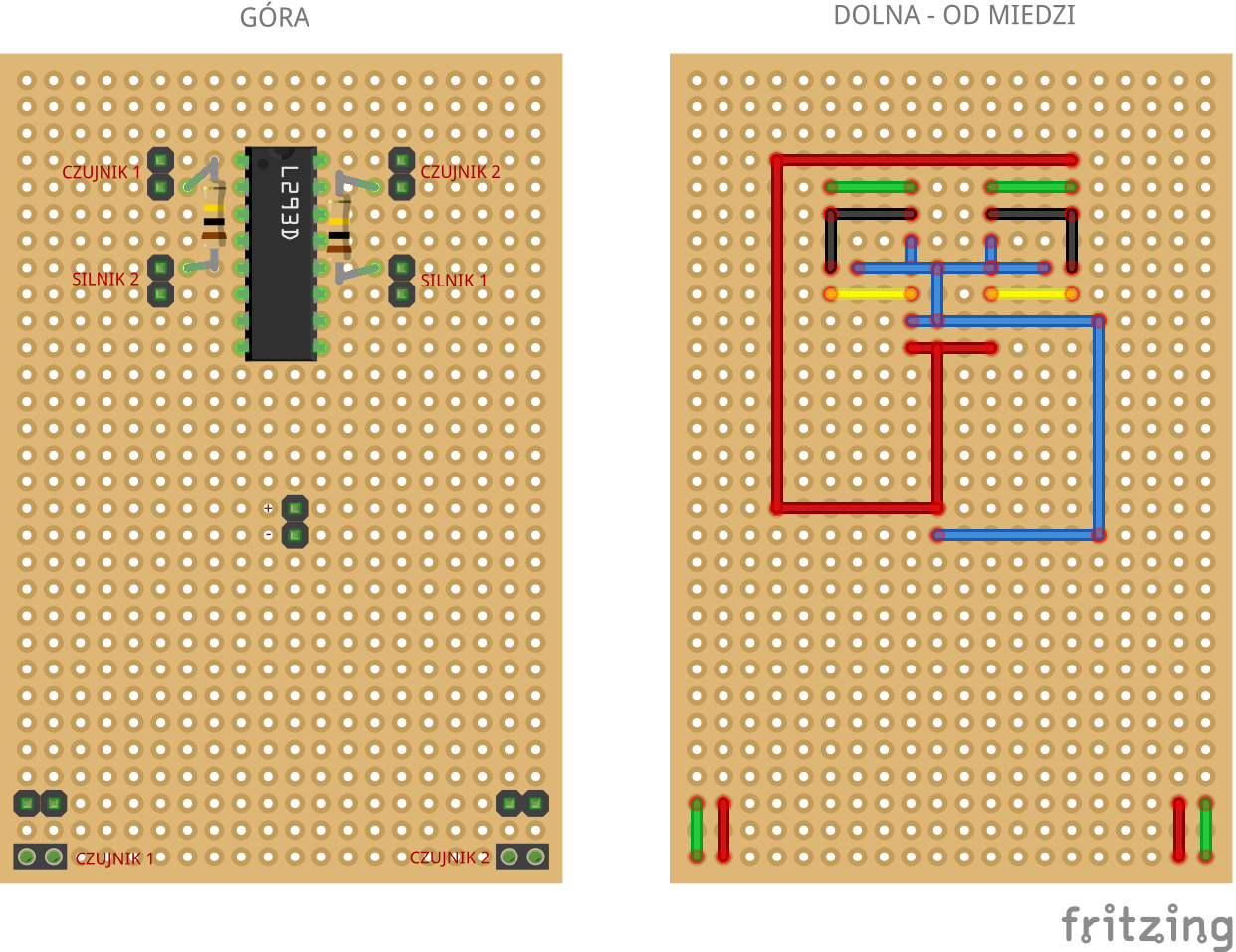

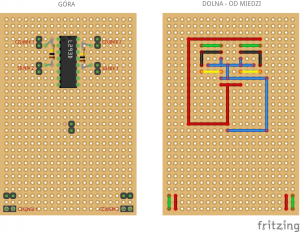

Czy ten schemat jest poprawny? Czy może ja popełniłem błąd?  Może jest to banalne pytanie ale jestem zielony.


Edytowano przez Hubert2310

Udostępnij ten post


Link to post
Share on other sites

A czujniki światła do czego podłączasz?

Udostępnij ten post


Link to post
Share on other sites
17 minut temu, Gieneq napisał:

A czujniki światła do czego podłączasz?

Jeśli dobrze zrozumiałem, czyli jak przylutowałem je do płytki?



Udostępnij ten post


Link to post
Share on other sites

@Hubert2310 tak, pokaż jak dokładnie masz je podłączone 🙂 Napisz też może na czym polega Twój problem, bo właściwie nie zadałeś żadnego konkretnego pytania. Jak rozumiem złożyłeś taki układ i coś nie działa poprawnie, tak? Możesz opisać uzyskany efekt?

Udostępnij ten post


Link to post
Share on other sites

@Treker Przylutowałem je bezpośrednio do płytki. Mój pojazd w ogóle nie rusza. Silniki działają, sprawdzałem je. Czy mam przesłać zdjęcie zbudowanego układu?







Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Masz jakiś "mózg" tego pojazdu. Jeśli nie to co nim steruje?

A tak poza tematem to też pracuje nad światłolubem i do sterowania silnikami użyłem po prostu dwóch tranzystorów, które są podłączone do Arduino, bo w żadne sterowniki przy tak prostym robocie nie ma się co bawić.

Edytowano przez Cydek

Udostępnij ten post


Link to post
Share on other sites

A co odbiera sygnał z czujników?



Udostępnij ten post


Link to post
Share on other sites

@Cydek Nie korzystałem jeszcze z Arduino, nie mam doświadczenia z programowaniem.



Udostępnij ten post


Link to post
Share on other sites
16 minut temu, Cydek napisał:

A co odbiera sygnał z czujników?



ale coś chyba musi odbierać ten sygnał

Udostępnij ten post


Link to post
Share on other sites
(edytowany)
15 minut temu, Cydek napisał:

ale coś chyba musi odbierać ten sygnał

Pewnie chodzi ci o czujnik korzystający z Arduino albo innego minikontrolera, ,,czujnik" to zwykły fototranzystor. Nie wymaga on nic takiego. Był wykorzystywany w Kursie Elektroniki 2.



Edytowano przez Hubert2310

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

A nie sory😂 Już zobaczyłem że ten fototranzystor idzie do sterownika🤣

Może lepiej by było jakbyś wrzucił zdjęcie tego co zbudowałeś, bo jak widzisz trochę tak ciężko dojrzeć błąd😅

I jeszcze raz przepraszam za pomyłkę.

Edytowano przez Cydek

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

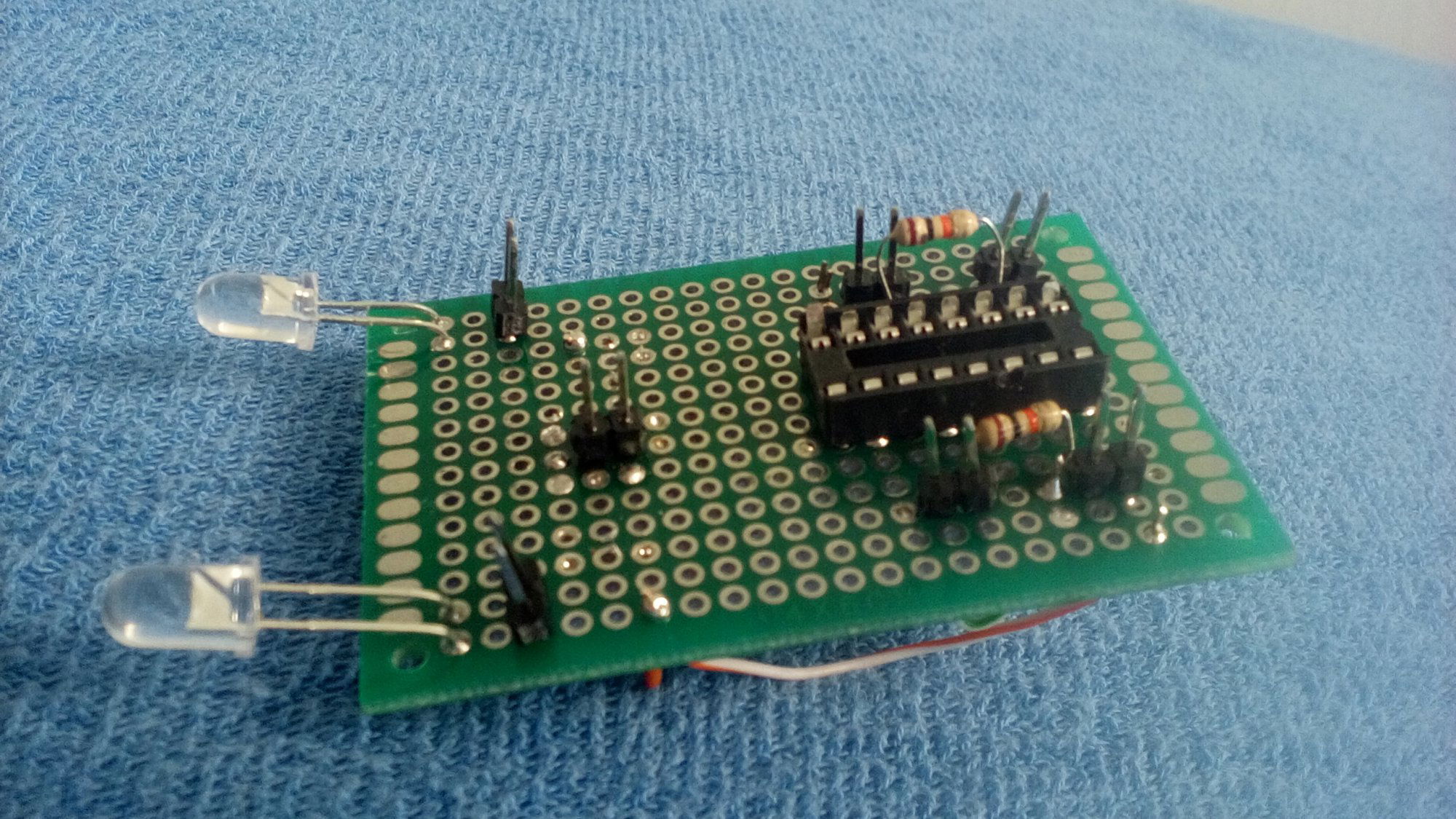

Proszę. Czy przesłać jeszcze zdjęcie od dołu? Albo dokładniejsze?






Edytowano przez Hubert2310

Udostępnij ten post


Link to post
Share on other sites
9 minut temu, Hubert2310 napisał:

Czy przesłać jeszcze zdjęcie od dołu? Albo dokładniejsze?

Oczywiście

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

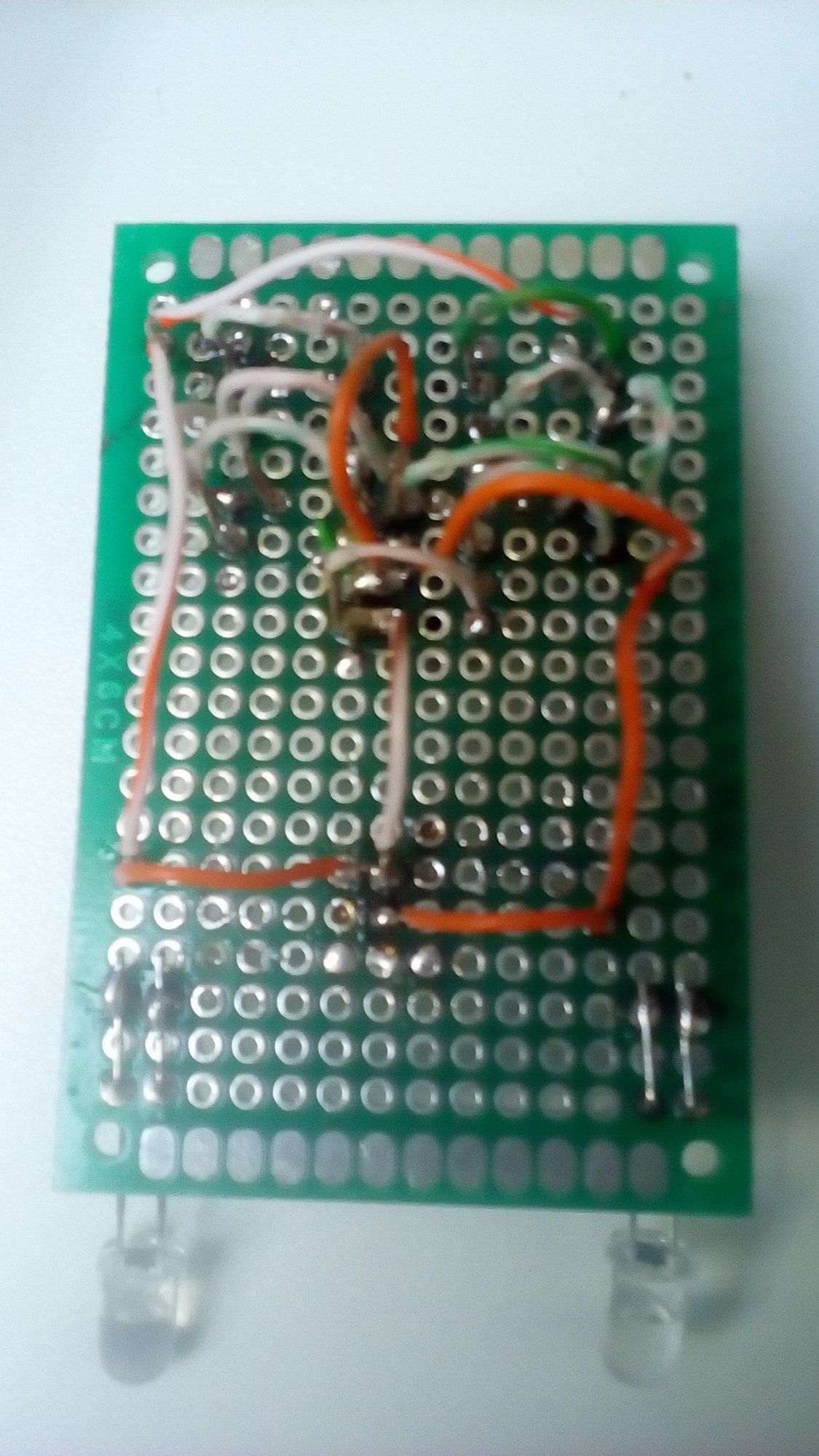

1587118083336.jpg Nie wiem czy da się coś z tego odczytać. To najlepszy aparat jakim dysponuję.

Edytowano przez Hubert2310

Udostępnij ten post


Link to post
Share on other sites
