Alkomat i pogodynka

[ceiem]

Tym razem zrobiłam takie dwa proste, ale użyteczne gadżety 🙂 To takie wersje nr 1. Na pewno będę udoskonalała 🙂





[ceiem]

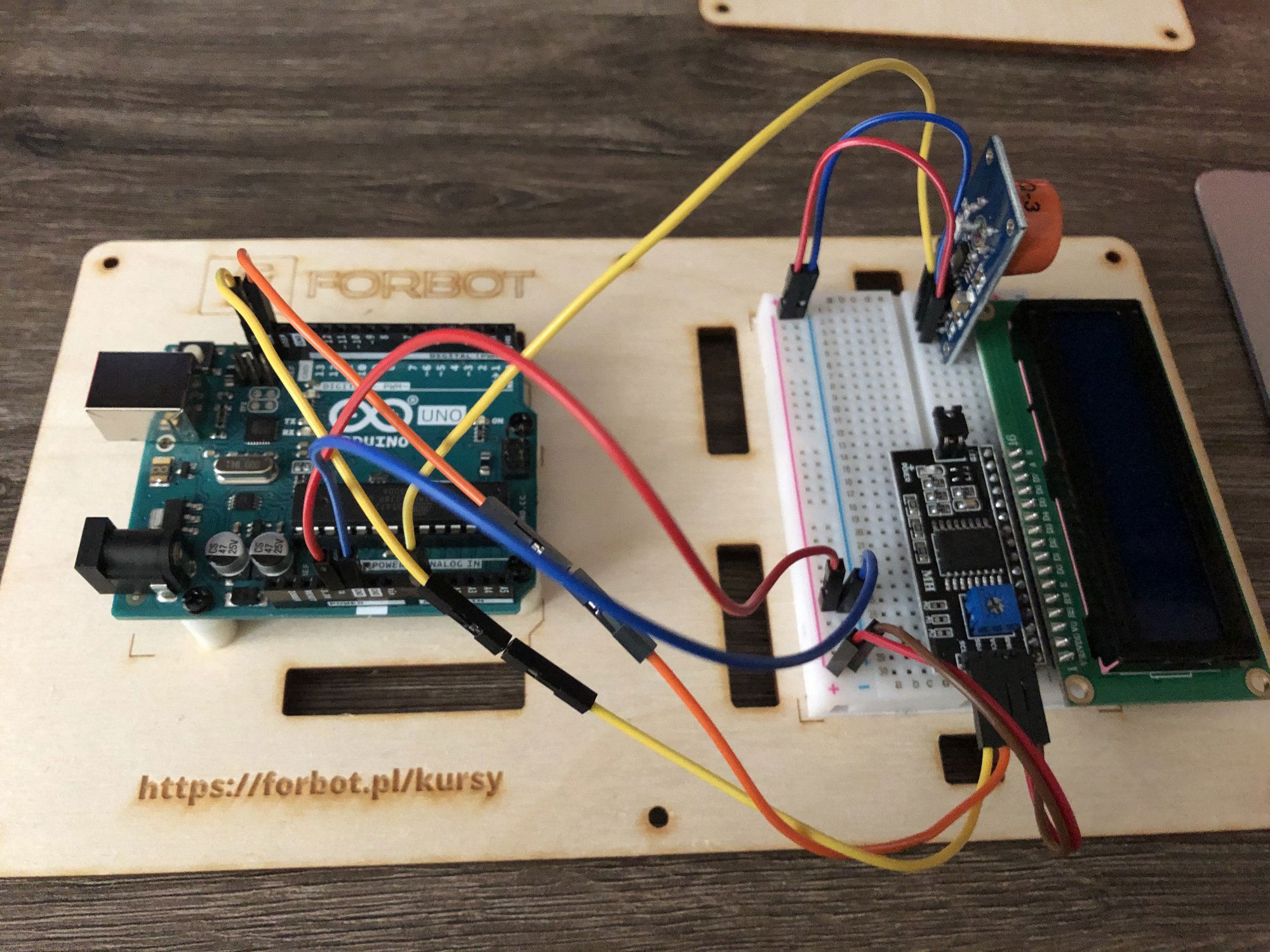

Mam taki problem: nie rozumiem dlaczego nie działa mi mój alkomat, gdy odłączę kabel USB i podłączę baterię. Po podłączeniu baterii płytka w ogóle nie reaguje. Mam takie podłączenie jak na zdjęciu poniżej:

Wszystko działa wyłącznie wtedy, gdy podłączę kablem USB. Po podłączeniu baterii dołączonej do kursu Arduino cz. 1 nie działa mi.

Edytowano Maj 14, 2020 przez ceiem

[jas123]

Zmierz napięcie baterii multimetrem , prawdopodobnie spadło poniżej 7V.

PS. Można wiedzieć jakiego czujnika użyłaś do pomiaru ciśnienia? Z góry dziękuję za odpowiedź.



Edytowano Maj 14, 2020 przez jas123

[ceiem]

1) Zmierzyłam napięcie 8,88V więc nie wiem, dlaczego nie działa

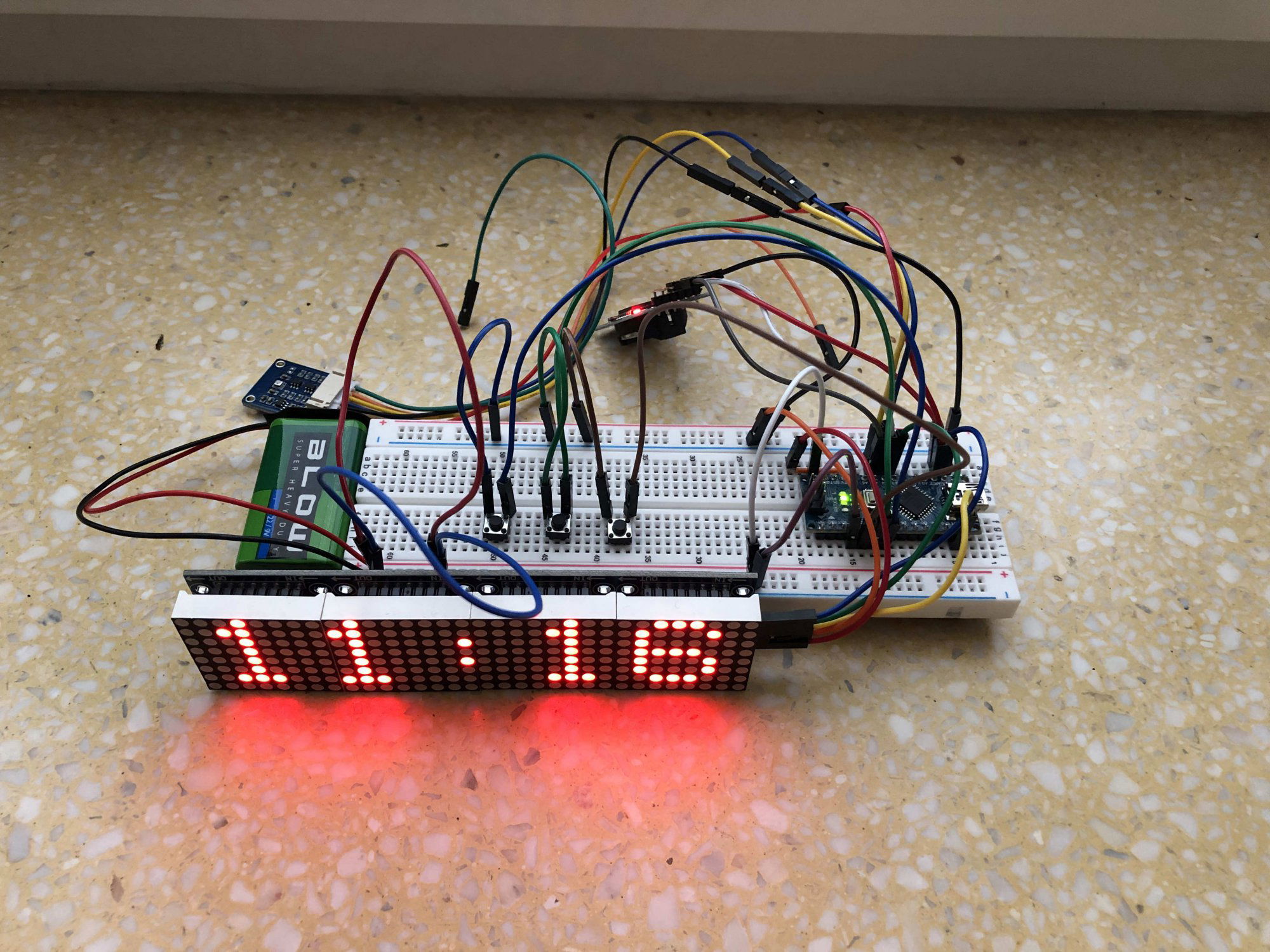

2) W pogodynce użyłam czujnika BME280. Dzisiaj podłączyłam go do Arduino Nano i paneli. Efekt taki (tutaj też nie wiem jak zrobić zasilanie nie z USB...):



Edytowano Maj 14, 2020 przez ceiem

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

8 minut temu, ceiem napisał:

Zmierzyłam napięcie 8,88V

W czasie pracy urządzenia? Jeśli nie, to zmierz napięcie po podłączeniu baterii do układu.

[ceiem]

A jak to zrobić? Na płytce stykowej mierzyć?

O.K. Ogarnęłam temat. Chyba rzeczywiście coś jest nie tak z bateriami. W sensie są trochę wyładowane. Doładowałam akumulator i podłączyłam do urządzenia - działa bez zarzutu. Można dmuchać 😉

Edytowano Maj 14, 2020 przez ceiem

[jas123]

Podłącz baterię do Arduino, a miernik między wyjścia Vin i GND. Przy zasilaniu wyświetlacza napięcie może spaść o parę woltów .

[ceiem]

A to zasilanie z płytki stykowej do Arduino ma być do VIN czy do 5V podłączone?

Edytowano Maj 14, 2020 przez ceiem

[jas123]

W tym wypadku wystarczy 5V (pobierany prąd nie jest duży),jeśli chcesz podłączyć do Vin to warto zastosować stabilizator napięcia .

[ceiem]

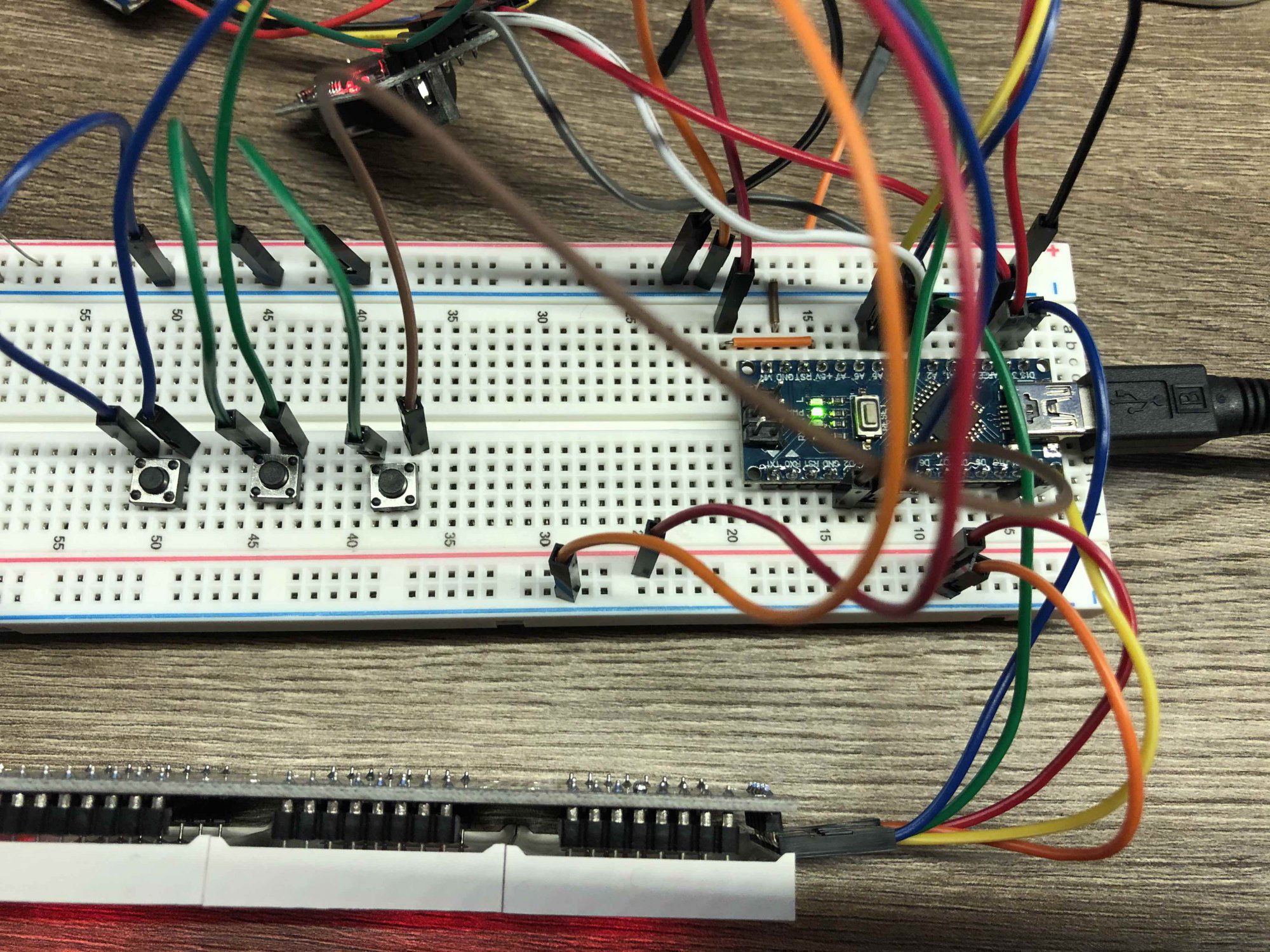

Dziękuję. A może jeszcze mi podpowiecie jak to urządzenie podpięte do Arduino Nano zasilać nie z USB? To wygląda tak:

[ethanak]

Podpinasz jakieś 7 do 9V do pinu VIN Arduino, resztę zasilasz z pinu 5V (dwie dziurki dalej).

[ceiem]

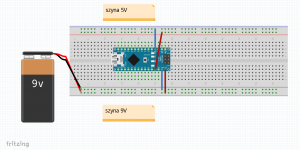

Czyli taka baterie 9V jak do innych projektów, tylko kabelki wtykam bezpośrednio do płytki stykowej?

[jas123]

[ceiem]

Dziękuje. Popróbuje 🙂

[ceiem]

Melduję jas123, że Twoja podpowiedź rozwiązała mój problem i zegar z pogodynką działa niezależnie od podłączenia kabla USB. I nauczyłam się przy okazji czegoś nowego 🙂

Wy to mądrzy jesteście 🙂 (to nie jest ironia).
