Arduino UNO + MPU 6050/GY 521

[kasztaniuk]

Witam Szanowne Grono!

Jestem początkujący w tym temacie więc proszę o wyrozumiałość.

Chciałbym zbudować coś na zasadzie sygnalizatora wędkarskiego na bazie Arduino oraz MPU 6050/GY 521. Działanie mniej więcej by miało takie, że podczas zmiany położenia w osiach X,Y i Z sygnalizowało by branie za pomocą diody RGB oraz Buzzera. Mam połączone Arduino UNO z MPU 6050 i to działa.

Problem jest taki, że nie wiem jak to dalej zrobić żeby to wszystko połączyć w jedną całość. W sensie takim, żeby to wszystko było na jednej płytce. Czy można użyć coś mniejszego niż Arduino UNO?

[Cydek]

Hej. Możesz użyć płytki uniwersalnej (zobacz sobie w internecie, można to kupić za grosze) i gołego scalaka takiego jak masz w Arduino Uno. Masz tutaj link do filmu ElektroPrzewodnika na ten temat: *Link*. Jeśli nie chcesz się bawić z gołym scalakiem, to możesz do tej płytki uniwersalniej przylutować zwykłe Arduino Pro Mini (ja swojego klona kupiłem za 25 ziko na "popularnym portalu aukcyjnym"). Wybór należy do Ciebie😉

[ethanak]

38 minut temu, Cydek napisał:

Arduino Pro Mini (ja swojego klona kupiłem za 25 ziko na "popularnym portalu aukcyjnym").

Przepłaciłeś dwukrotnie 🙂

A początkującemu polecam raczej Arduino Nano (do Pro Mini trzeba zastosować konwerter do programowania).

W sumie nie trzeba żadnej płytki... chyba że po prostu jako element czysto mechaniczny,



[slon]

4 godziny temu, kasztaniuk napisał:

W sensie takim, żeby to wszystko było na jednej płytce.

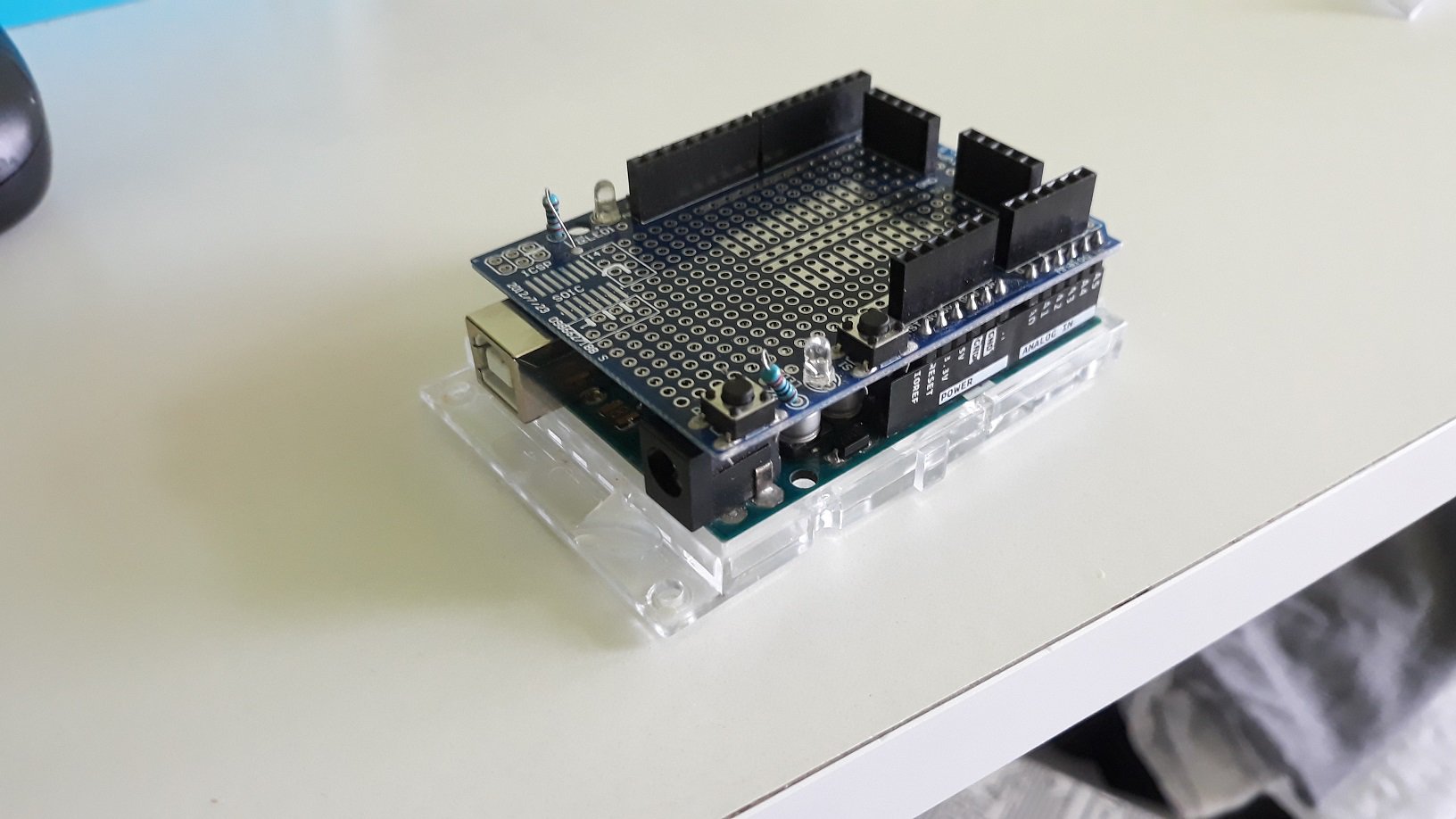

Można tak: czyli tak zwana kanapka



4 godziny temu, kasztaniuk napisał:

Czy można użyć coś mniejszego niż Arduino UNO?

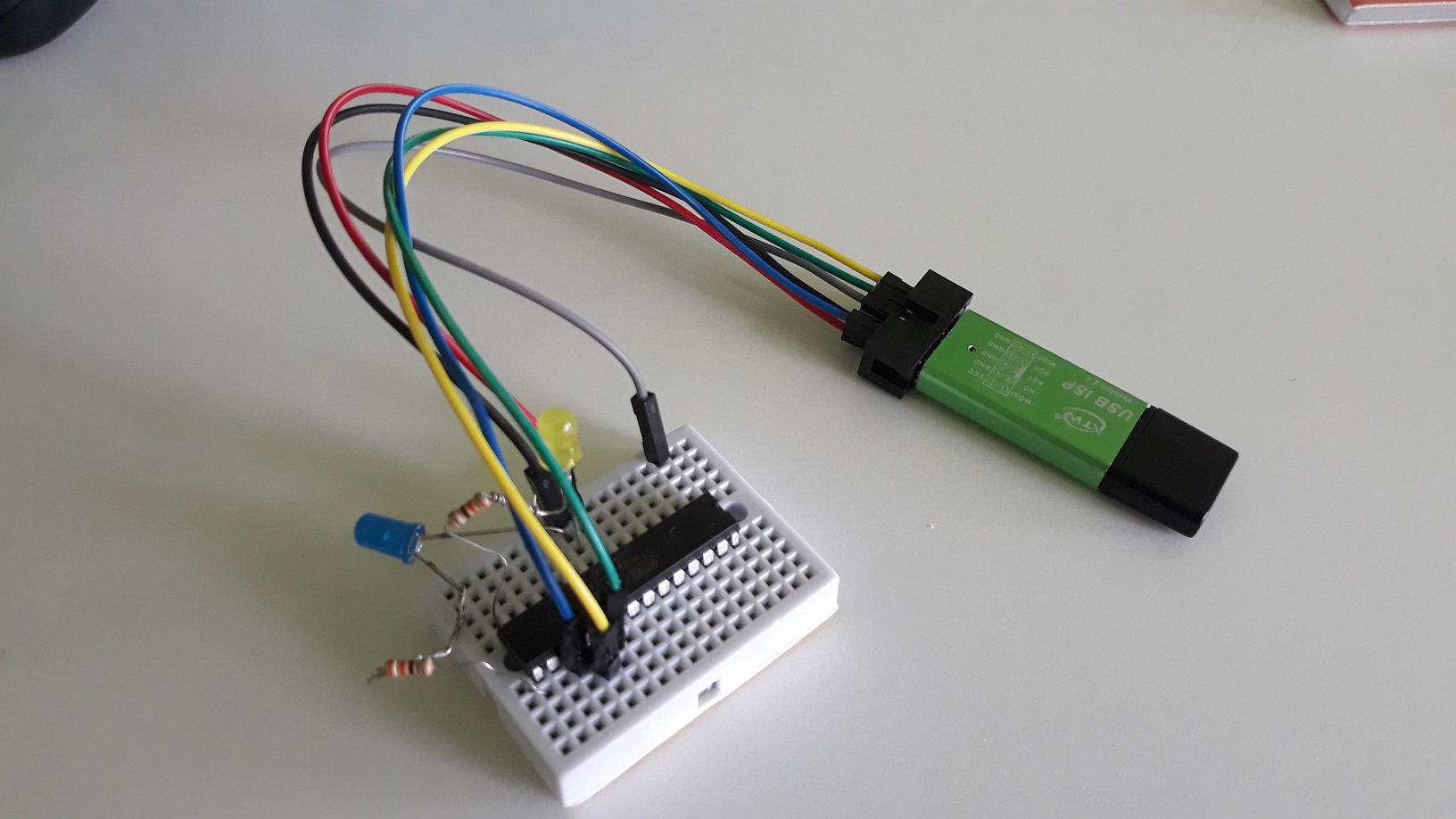

Albo tak:

Do tej płytki arduino nano też się zmieści ale będzie mniej miejsca na samej płytce (za samą atmegę zapłaciłem niecałe 10zł). Stykówka była w zestawie z shieldem, który jest wpięty w uno.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[kasztaniuk]

Problem polega na tym, że ma być wersja minimalistyczna. Chciałbym to zamknąć w szczelnej obudowie. Jak rozwiązać problem włączania arduino z podłączoną baterią za pomocą włącznika?



[ethanak]

Przed chwilą, kasztaniuk napisał:

Jak rozwiązać problem włączania arduino z podłączoną baterią za pomocą włącznika?

Wyłącznik hermetyczny najprościej.

25 minut temu, slon napisał:

Stykówka

Jeśli to ma być hermetycznie zamknięte i raczej odporne na wstrząsy i rzucania to porada jest raczej wątpliwej jakości...
