Zasłony automatyczne DIY

[TPReal]

Przedstawiam projekt, który ma dla mnie ogromne zastosowanie praktyczne - budzi mnie rano w miarę bezboleśnie, ale dość skutecznie, odsłaniając zasłony w sypialni.

Mechanika

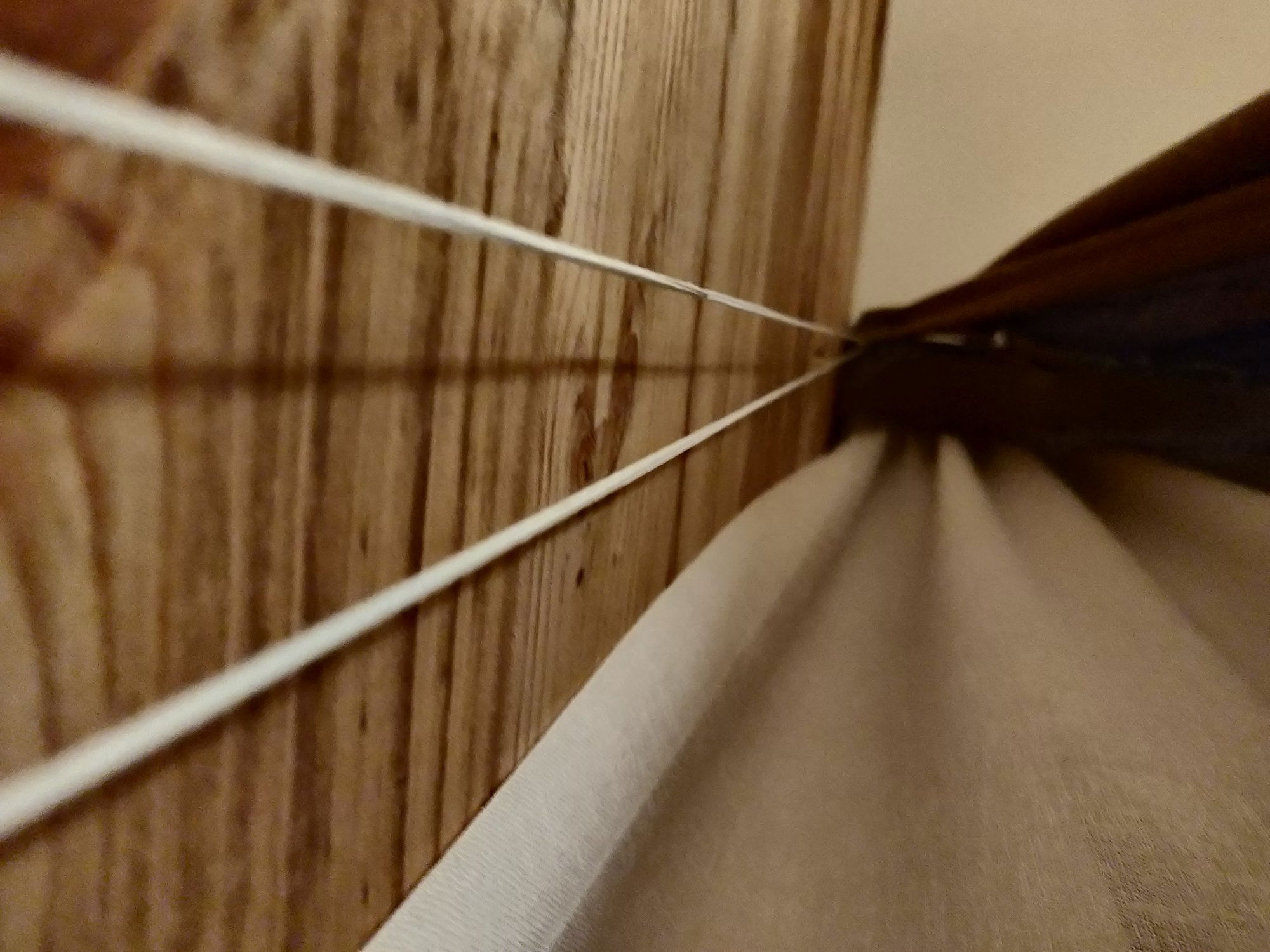

Zasłony wiszą na standardowej szynie KS biegnącej od ściany do ściany, z zasłoną odsłaniającą się na dwie strony. Pierwszym krokiem projektu było puszczenie wewnątrz szyny sznurka nylonowego w tę i z powrotem, i przywiązanie do niej we właściwych miejscach dwóch żabek/haczyków - skrajnego lewego prawej zasłony, i skrajnego prawego lewej. Oczywiście jeden do sznurka biegnącego w szynie "w tę", a drugi do sznurka biegnącego "z powrotem". Następnie oba końce sznurka przepuściłem przez haczyk i spuściłem po ścianie na dół. Wtedy ciągnięcie jednego końca zasłania, a drugiego odsłania obie zasłony razem. Powiem szczerze, ten etap był najtrudniejszy. Wymagał dużo dokładności żeby zasłony zbiegały się we właściwym miejscu, wiele starań żeby nic się nie plątało i chodziło odpowiednio lekko, a do tego wiele stania na drabinie z rękami do góry.

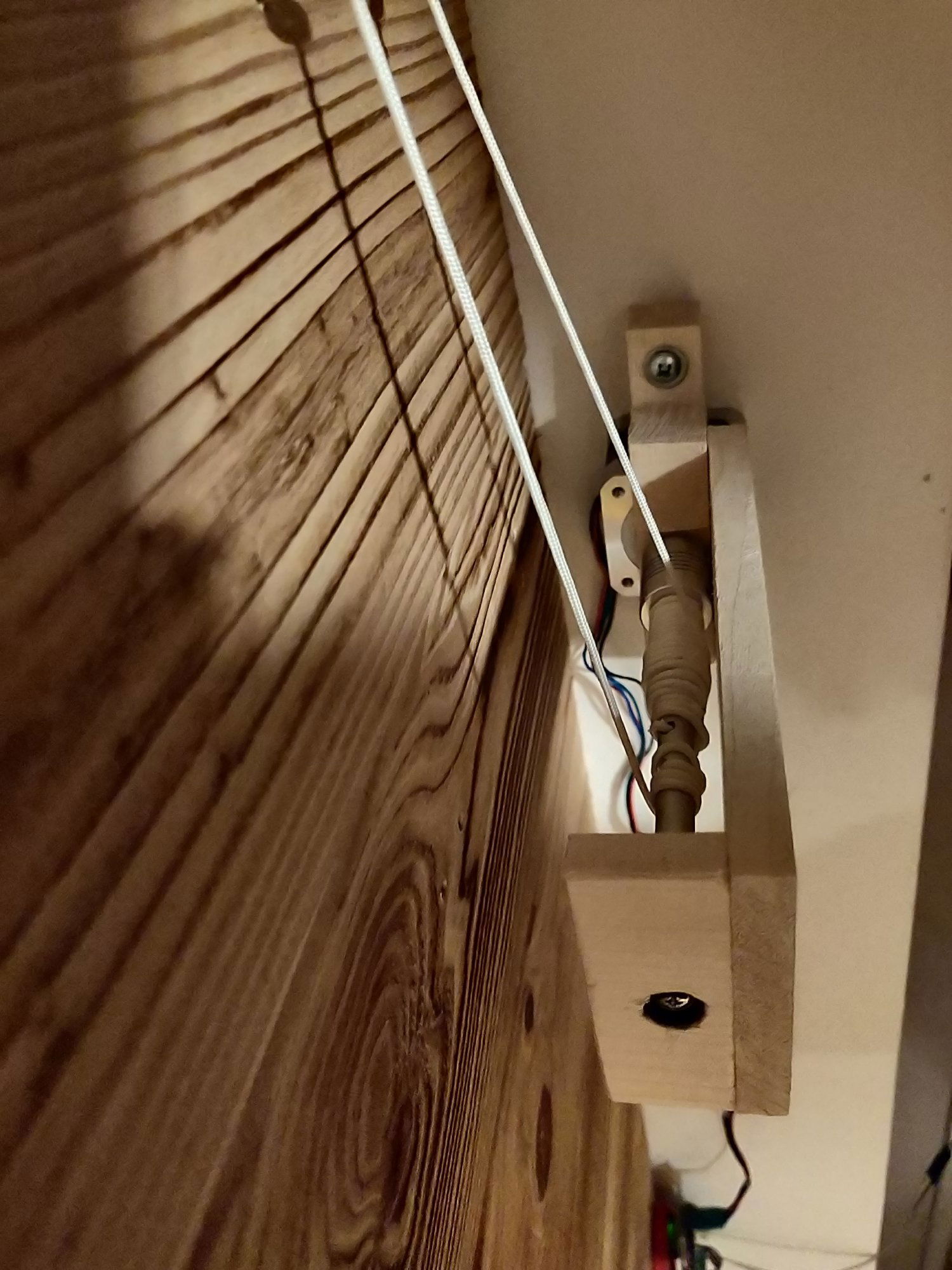

Następnie jako napęd wybrałem silnik krokowy 0.43Nm. Nie mam doświadczenia z projektami z silnikami, i podejrzewam, że to nie był optymalny wybór, i lepszy byłby być może silnik z przekładnią i enkoderem. No cóż użyłem silnika krokowego, i wszystko w miarę działa, ale silnik nie ma zapasu momentu obrotowego. Do wału silnika przymocowana jest rurka aluminiowa, na którą nawija się sznurek. Nie ma naciągu, ale luz jest na tyle mały, a sznurek na tyle śliski, że nic się nie plącze. Silnik jest zamocowany do ściany drewnianą obejmą, którą sobie wyrzeźbiłem. Silnik podłączony jest do sterownika, a komputerem sterującym jest Raspberry Pi Zero, tym razem bez "W" bo to był początek lockdownu i Raspberry Pi Zero W trudno było dostać. Pi ma więc wpiętego na stałe dongla wifi, ale to nie problem bo i tak tego projektu nie przenosi się z miejsca na miejsce, z oczywistych względów.

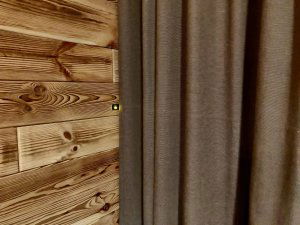

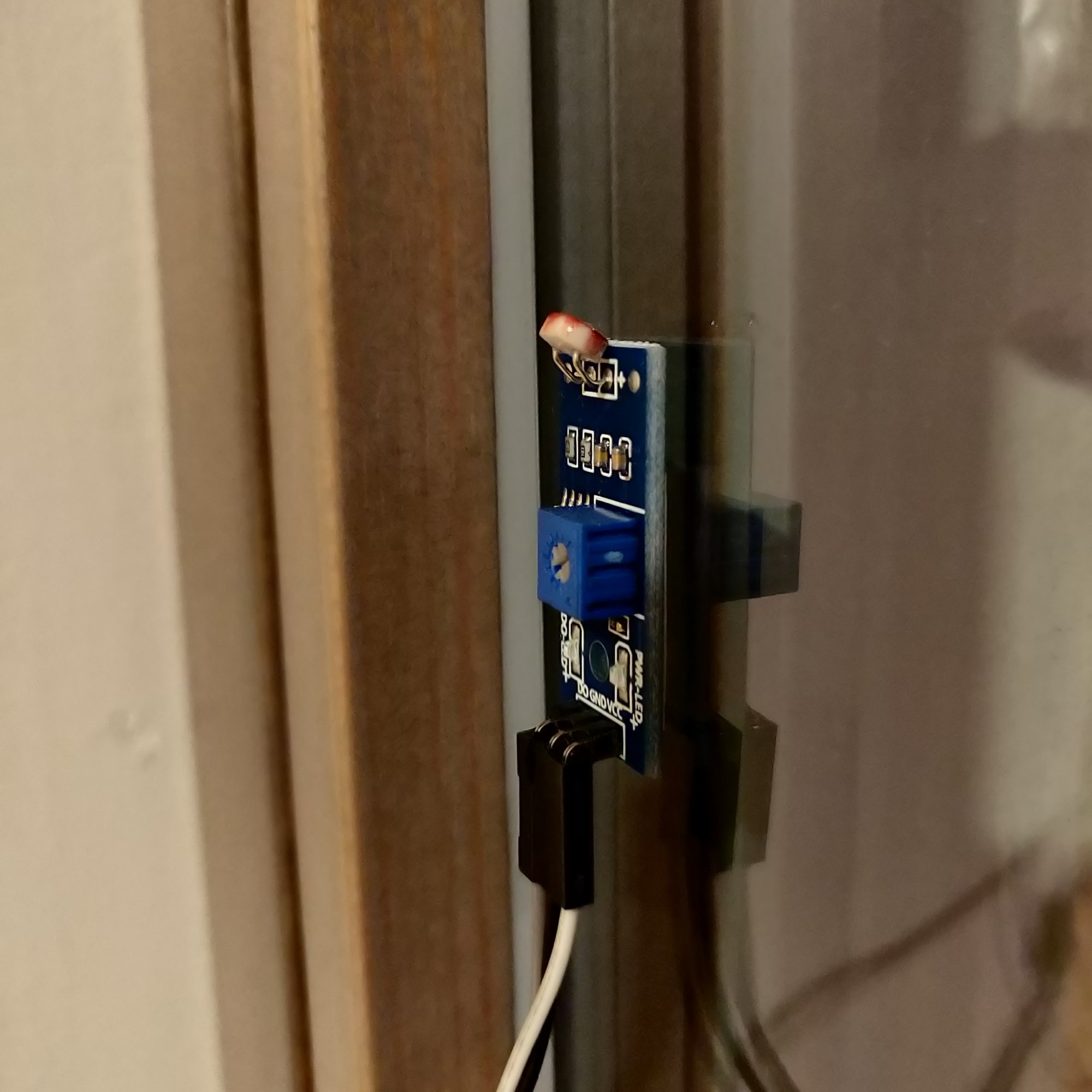

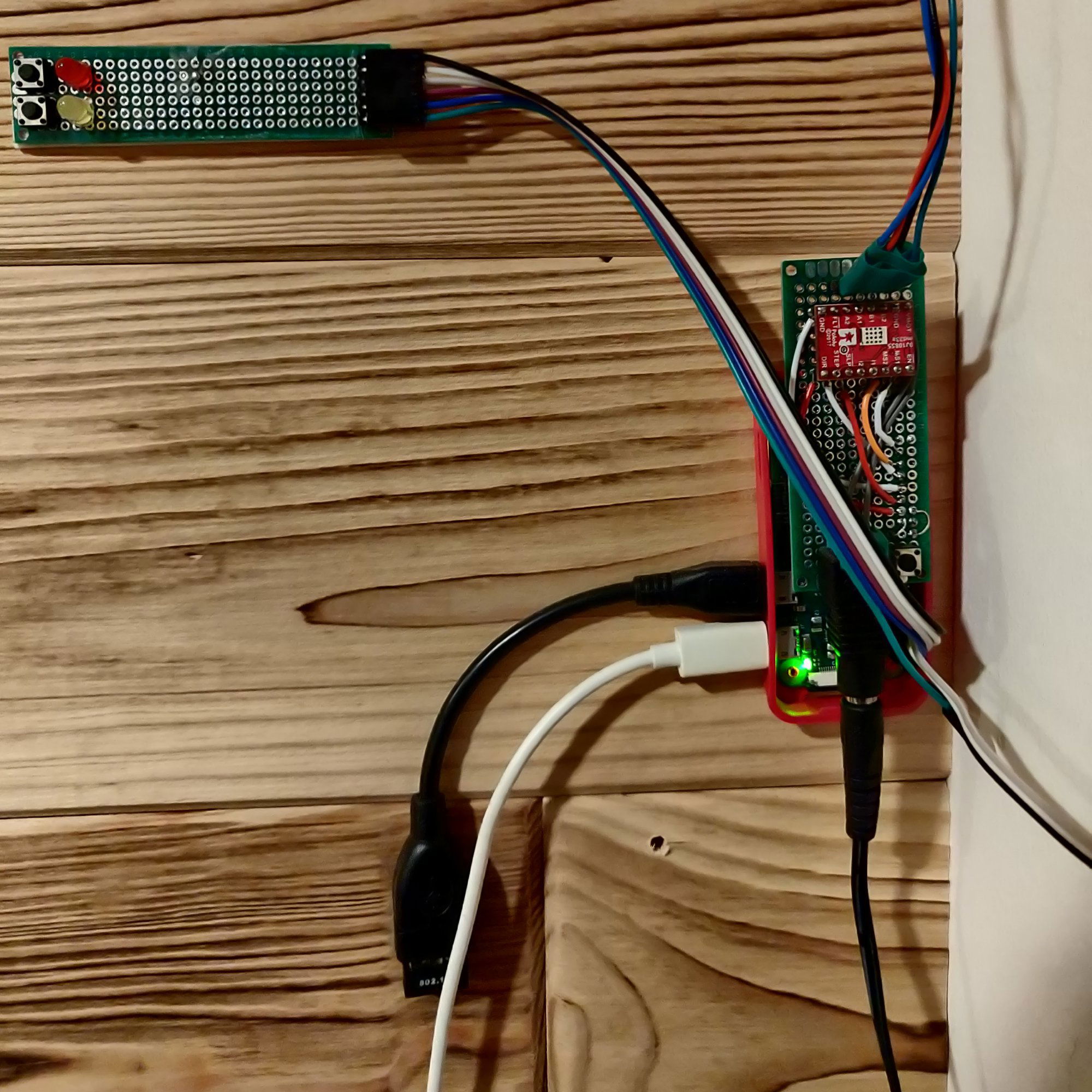

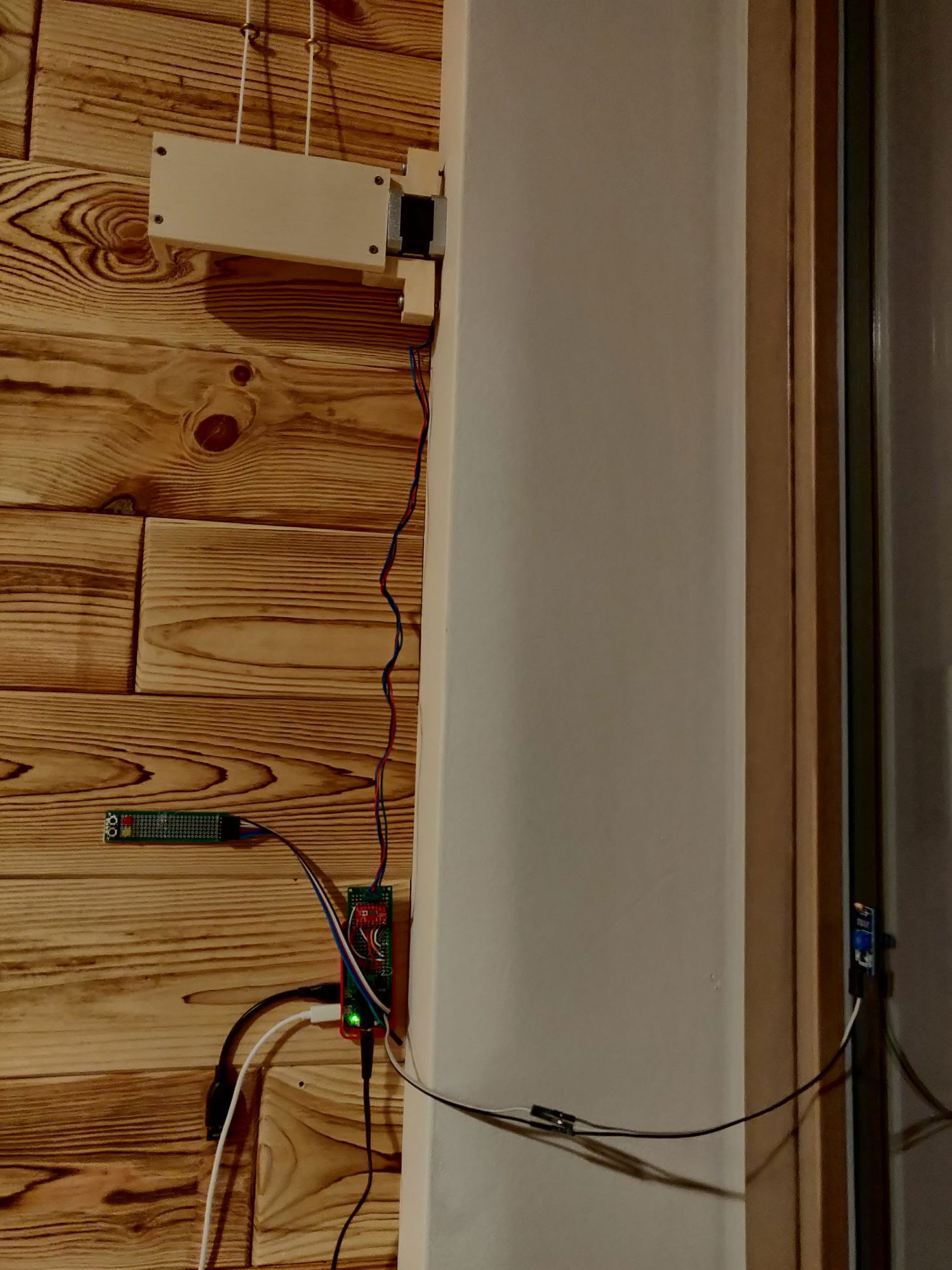

Do Pi podłączony jest również czujnik światła przyklejony do okna i wykierowany na zewnątrz, a także mały panel sterowania z dwoma przyciskami i dwiema diodami. W bardziej ukrytym miejscu jest jeszcze trzeci guzik, używany do czynności serwisowych. Układ nie ma obudowy, ale raczej nie będzie jej miał - nie jest potrzebna bo układ nie jest widoczny z pokoju, zasłania go zasłona, wystaje tylko panel kontrolny.

Oprogramowanie

Program napisany jest w Rubym. Ruby jest fajny, ale szczerze mówiąc w tym przypadku to mógł nie być najlepszy wybór, a to dlatego, że Ruby jest wolny, a tymczasem potrzebuję generować sygnały STEP do sterownika silnika z częstotliwością około 200Hz. Przy użyciu biblioteki, którą mam, ta wartość jest blisko limitu, gdybym chciał generować 300Hz to musiałbym już zmienić technologię, albo co najmniej bibliotekę. Jednocześnie nie mogłem użyć wbudowanego generatora PWM, bo nawet przy maksymalnym dzielniku byłby za szybki. Musiałbym jeszcze zlutować jakiś dzielnik częstotliwości, a nie miałem na to ochoty. No, ale ostatecznie tak mniej więcej daje radę - jak wiele rzeczy w tym projekcie.

Sama logika jest właściwie dość prosta. Uruchamiam dwa wątki, jeden w pętli odczytuje naciśnięte przyciski, zapala diody kiedy trzeba itp, a drugi w niezależnej pętli generuje kroki, chyba że pozycja zasłony jest równa pozycji zadanej. Pozycja zasłony nie jest mierzona, tylko po prostu obliczana na podstawie zliczania kroków.

Sterowanie:

• Przyciski góra i dół odsłaniają i zasłaniają zasłonę ręcznie. W czasie pracy świeci się żółta dioda (a mogłem użyć lampę bramową...). W czasie gdy zasłona pracuje, można ją też zatrzymać przyciskiem.
• Poza tym zasłona uruchamiana jest automatycznie:
  • Odsłaniana jest o godzinie pobranej z pliku konfiguracyjnego. Można ustawić odsłanianie po kawałku.
  • Moment zasłaniania określany jest następująco: z openweathermap.com pobieram godzinę zachodu słońca, i dwie godziny wcześniej (konfigurowalne) zaczynam monitorować czujnik zmierzchowy. Zasłaniam gdy zrobi się ciemno za oknem, lub najpóźniej pół godziny (konfigurowalne) po zachodzie słońca. Tak, wiem że godzinę zachodu słońca można obliczyć zamiast pobrać, ale jak zobaczyłem ten wzór to stwierdziłem, że pobrać będzie sporo łatwiej.
• Przy użyciu trzeciego przycisku można też aktywować funkcje dodatkowe: wyłączenie/włączenie automatycznego zasłaniania/odsłaniania, korekty na wypadek gdyby zasłona się zablokowała w czasie ruchu (co się póki co nie zdarza, chyba że ma coś na drodze), i najlepsze: funkcja drzemki. W znaczeniu "drzemki poobiedniej", a nie opóźniania budzenia. Ustawiam drzemkę na wielokrotność 15 minut, zasłony się zasłaniają, a po zadanym czasie się odsłaniają. Proste, a bardzo fajne.

Przykładowy plik konfiguracyjny:

{
  "location": {"lat": 0.00, "lon": 0.00},
  "openweathermap_api_key": "000000",
  "close_on_sunset_offset_min": {
    "min": -120,
    "max": 30
  },
  "alarm": {
    "normal": {
      "8:30": {"value": 0.5, "dir": 1},
      "8:55": 1
    },
    "holiday": {
      "9:00": {"value": 0.5, "dir": 1},
      "9:30": 1
    }
  }
}

Filmik

Podsumowując, ten projekt doskonale spełnia swoją funkcję, budząc mnie co rano już ponad dwa miesiące, i nie sprawiając problemów. Niemniej jednak jest trochę rzeczy, które zrobiłbym inaczej gdybym musiał to robić drugi raz, tak jak pisałem powyżej. Można by też było dodać na przykład integrację z jakimś systemem inteligentnego domu, ale mi na tym nie zależy, bo takiego systemu nie mam i raczej nie planuję. Jeszcze jedno proste potencjalne usprawnienie - zasilać Pi z tego samego zasilacza, co silnik, a nie z osobnego. Nie wiedziałem jak to prosto zrobić, dlatego jest jak jest.
