Problem z podłączenie 3 diod (świecą tylko 2)

[Jakub321]

Witam. Jestem początkujący podłączyłem 3 diody w taki sam sposób i tylko 2 świecą jaki może być problem?

[Treker (Damian Szymański)]

@Jakub321 witam na forum 🙂 Ciężko Ci pomóc, bo nie wiemy co i jak podłączyłeś. Pokaż jakiś schemat lub chociaż zdjęcie układu.

Zerknij też do poniższego artykułu - może będzie pomocny, znajdziesz tam wskazówki na temat podłączania wielu diod:
Jak dobrać rezystor do diody? Różne metody zasilania LED!

[Jakub321]

  1 dioda od lewej strony nie świeci pozostałe świecą


[KHX]

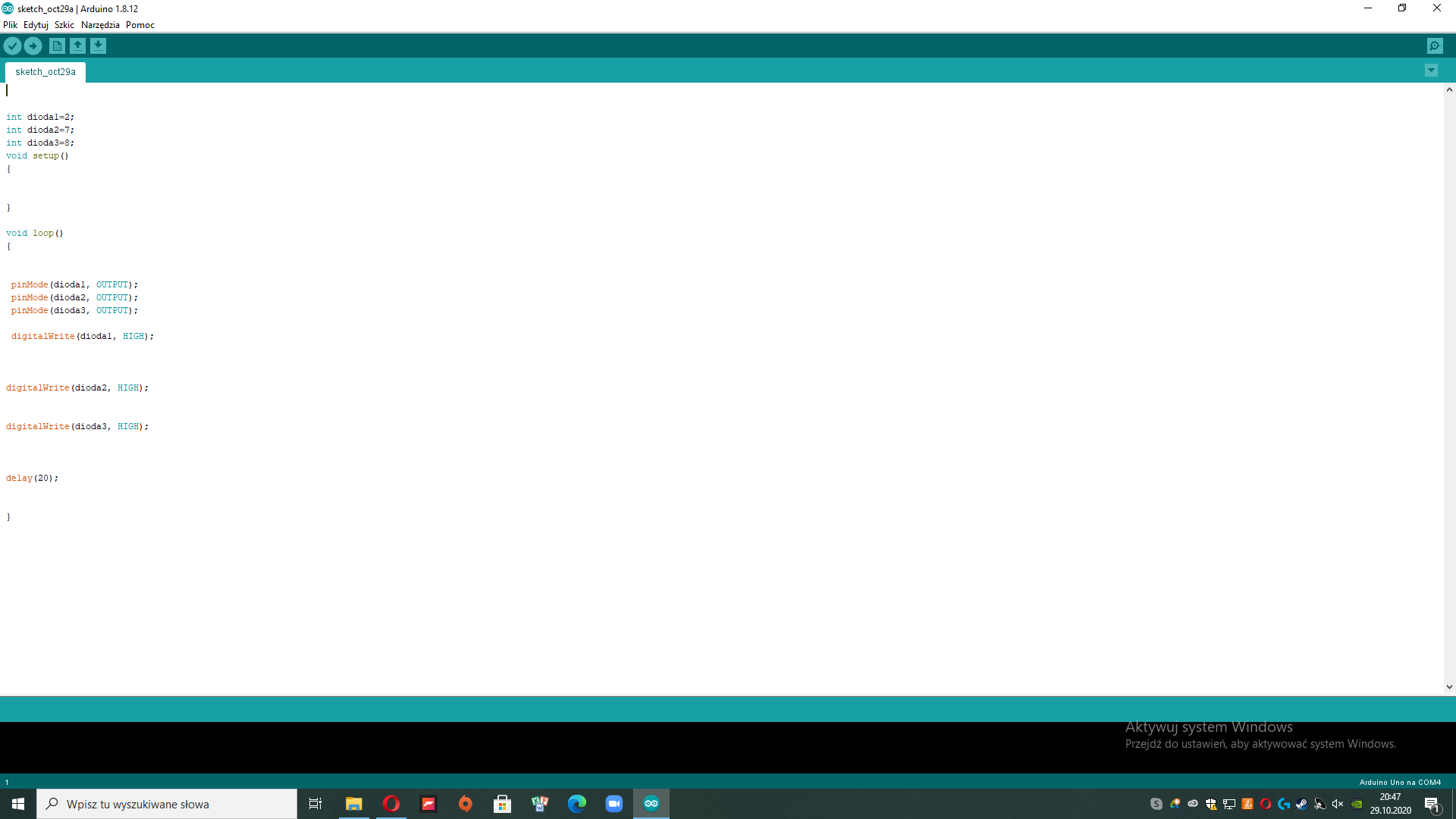

 Spróbuj tego delay tymczasowo usunąć.

BTW, mam identyczną płytkę 🙂

Edytowano Październik 29, 2020 przez KHX

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[marek1707]

Te przerwy w liniach czerwonej i niebieskiej narysowane na płytce oznaczają rzeczywiste przerwy w połączeniach. Lewa dioda nie dostaje masy GND?

[Maruda]

Proponuję, abyś przeprowadził diagnozę, eliminując czynniki które mogą być za to odpowiedzialne. Zamiana przewodów 2,7,8 między sobą pozwoli wykluczyć/potwierdzić problem z mikrokontrolerem lub softem. Jeśli "brak świecenia" nie przeniesie się na inną diodę, do dalszej weryfikacji pozostanie już tylko to, co zbudowałeś na płytce stykowej.

[Treker (Damian Szymański)]

14 godzin temu, marek1707 napisał:

Te przerwy w liniach czerwonej i niebieskiej narysowane na płytce oznaczają rzeczywiste przerwy w połączeniach. Lewa dioda nie dostaje masy GND?

Dokładnie tak - ten model płytki ma przerwę w liniach zasilania. @Jakub321 zerknij tutaj: Jak działa płytka stykowa? Zdjęcia, budowa, przykłady, konkretnie do nagłówka: "Duża płytka stykowa (800 otworów)". Musisz połączyć linie masy lub przepiąć przewód masy, który idzie do tej trzecie diody.

[Jakub321]

Dziękuje bardzo za pomoc

[matrix0606]

Sory że wtrącę swoje trzy grosze, ale przecież widać na środku płytki że linie czerwona i niebieska są przerwane.

[Treker (Damian Szymański)]

Nie każdy musi wiedzieć co to znaczy - zawsze warto zapytać. Grunt, że temat wyjaśniony 🙂
