Tranzystor jako przekaźnik?

[Lukaszm]

Żeby ograniczyć prąd płynący do bazy tranzystora. Przy włączonym tranzystorze napięcie U_be wynosi około 0.7V, więc jak na emiterze jest potencjał 0V, to na bazie będziesz miał 0.7V. Jakby nie było tego rezystora, to popłynąłby bardzo duży prąd z układu sterującego bazą.

[Huba]

Witam serdecznie , wiem, wiem temat stary ale chciałbym odgrzać temat,czy według tego ( waszego) schematu  podając napięcie na bazę przez ten rezystor 100 om w okolicy 4,5 VDC i np.wiatraczek na 5 VDC i podając +5 a nie jak poprzednio +12 DC układ będzie działać..

Edytowano 14 kwietnia przez Huba

[jand]

Będzie.

[Huba]

jand- podziękować..

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Huba]

Mam jeszcze jedno pytanie co do powyższego schematu jaki tranzystor należy zastosować aby na wiatraczki było te 5 VDC,i żeby ten tranzystor wytrzymał 150-200 mA obciążenia

Edytowano 14 kwietnia przez Huba

[jand]

Praktycznie każdy npn, który ma dopuszczalny prąd kolektora rzędu 500mA - choćby popularny BC337 i mnóstwo innych.

Edytowano 14 kwietnia przez jand

[Huba]

jand- dzięki jeszcze raz...

[Preskaler]

Niby to prawda ale... lepiej użyć jakiegoś BD i w dodatku przykręcić go do radiatora bo ten BC może pracować... krótko.

[Huba]

Preskaler - dzięki bardzo..

[Huba]

Powitać - no niestety ale ten układ nie zadziałał, układ nie ma wspólnej masy chodzi o zasilanie sterujące 4,5 VDC i napięcie zasilające odbiornik 5 VDC

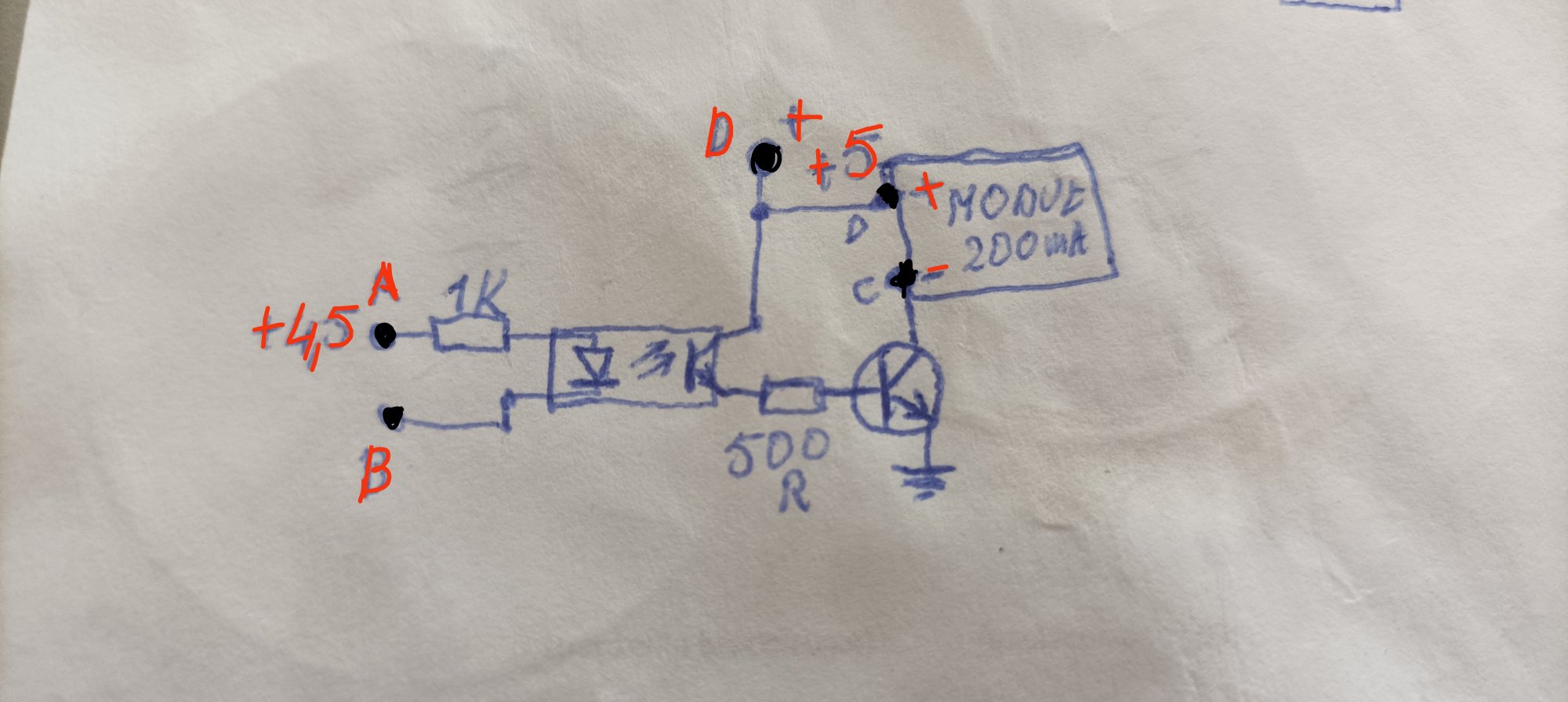

Ale czytając różne fora znalazłem coś na transoptorze i tranzystor układ nie musi mieć wspólnej masy,czy ten ukladzik zda egzamin..

[Preskaler]

Jeśli wspólna masa jest problemem (a nie było o tym mowy wcześniej) to transoptor powinien rozwiązać sprawę. Wtedy jednak muszą być 2 oddzielne źródła zasilania.

[Huba]

Preskaler - podziękować, wspomniałeś o tranzystorze  BD czyli np.BD 136 - tylko czy wtedy nie będzie większego spadku, zależy mi aby napięcie +5V zasilające moduł który mniej więcej pobiera 200 mA było te 5V

[ethanak]

20 minut temu, Huba napisał:

zależy mi aby napięcie +5V zasilające moduł który mniej więcej pobiera 200 mA było te 5V

MOSFET?



[Huba]

Dzięki, dzięki ale jaki proszę o symbol

[Preskaler]

Cudów nie ma, spadek musi być. Najmniejszy na stykach przekaźnika, trochę większy na MOSFET i jeszcze większy na tranzystorze bipolarnym.
