Poprawne podłączenie wyświetlacza LCD 2x8 do mega8


feriar

Pomocna odpowiedź

feriar, Vo masz dalej źle podłączone, pisałem ci na PW jak powinno być. Rotor potencjometru do Vo, jeden koniec do +5V, drugi do GND. I prawdę mówiąc lepiej podświetlanie dać przez dodatkowy rezystor, ten na LCD o ile w ogóle będzie, jest dobrany aby przez leda/ledy płynęło około 50mA (przy starszych lcd, tam gdzie było kilka diod smd równolegle pod lcd, samo podświetlanie pobierało ponad 100mA, w nowych tych tanich, jest 1 led z boku, ale właśnie rezystor do niego jest też za mały)!

Link do komentarza
Share on other sites

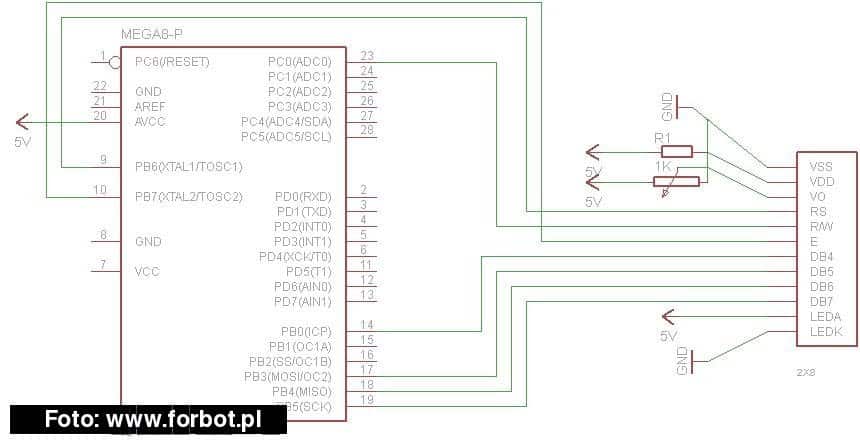

Lepiej, ale źle poprowadziłeś połączenie. Eagle może ci zrobić zwarcie (za blisko R1 pociągnąłeś połączenie od prawej nóżki potencjometru do GND), poza tym, tam gdzie ma być połączenie brakuje kropki.

  • Pomogłeś! 1
Link do komentarza
Share on other sites
