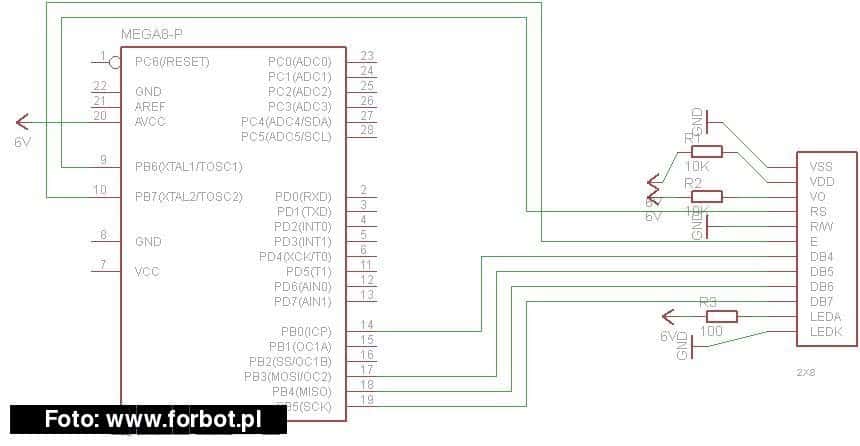

feriar Maj 25, 2010 Autor tematu Udostępnij Maj 25, 2010 mskojon, thx a takie rozwiązanie jak na zdjęciu jest poprawne ? Cytuj Link do komentarza Share on other sites More sharing options...
Sabre Maj 25, 2010 Udostępnij Maj 25, 2010 Szczerze, średnio, czytałem gdzieś informację, że im więcej portów procesora jest zaangażowanych w obsługę LCD tym bardziej rośnie kod wynikowy po skompilowaniu. Wiem, że może być wygodniej, lub masz tylko takie wolne piny, ale większość mikrokontrolerów ma pogrupowane razem piny z jednego portu więc łatwiej jest nawet zaprojektował płytkę podłączając piny lcd pod 1 port mikrokontrolera i powinieneś pod tym kątem spojrzeć na swój schemat. PS. Jeśli pod Vo nie podłączasz potencjometru to powinien być dzielnik rezystorowy. Cytuj Link do komentarza Share on other sites More sharing options...
feriar Maj 25, 2010 Autor tematu Udostępnij Maj 25, 2010 na wyświetlaczach się mało znam dlatego się zapytam czy można same piny DB4....DB7 podłaczyć bez tych RS W i R/W ? Cytuj Link do komentarza Share on other sites More sharing options...
Sabre Maj 25, 2010 Udostępnij Maj 25, 2010 na wyświetlaczach się mało znam dlatego się zapytam czy można same piny DB4....DB7 podłaczyć bez tych RS W i R/W ? Nie można, te piny muszą być podłączone. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
feriar Maj 25, 2010 Autor tematu Udostępnij Maj 25, 2010 Sabre, a tam gdzie są wyprowadzenia miso, mosi... to tam mogę się podłączyć? jeśli tak by się dało to wtedy tylko [albo aż] jeden pin z wyświetlacza byłby na innym porcie Cytuj Link do komentarza Share on other sites More sharing options...
swierkdeck Maj 25, 2010 Udostępnij Maj 25, 2010 na wyświetlaczach się mało znam dlatego się zapytam czy można same piny DB4....DB7 podłaczyć bez tych RS W i R/W ? Jezeli nie planujemy odczytywać z wyświetlacza danych, flag zajętości, etc, mozna nie podłączać pinu R/W (read/write) i zewrzeć go z masą. Nie jestem pewien, czy to rozwiązanie w pełni zadziała w BASCOMie, poniewaz moze on wymagać połączenia do tego pinu, niezaleznie od wykonywanych czynności. Jednak w C działa znakomicie 😉 Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Maj 25, 2010 Udostępnij Maj 25, 2010 UWAGA! Znalazłem ostatnio buga w Bascomie dotyczącego LCD 8x2. Z tego co czytałem to LCD 8x2 powinno się ustawiać jako 16x1a (no chyba że się mylę). Przy tych ustawieniach własne znaki LCD (Deflcdchar) nie działają prawidłowo. Ja stworzyłem "ż" i "ę" i zawsze zamiast jednego z tych znaków wyświetlał się prostokąt lub inny dziwny układ pikseli. Po zmianie ustawień LCD na 16x2 wszystko działa prawidłowo. Cytuj Link do komentarza Share on other sites More sharing options...

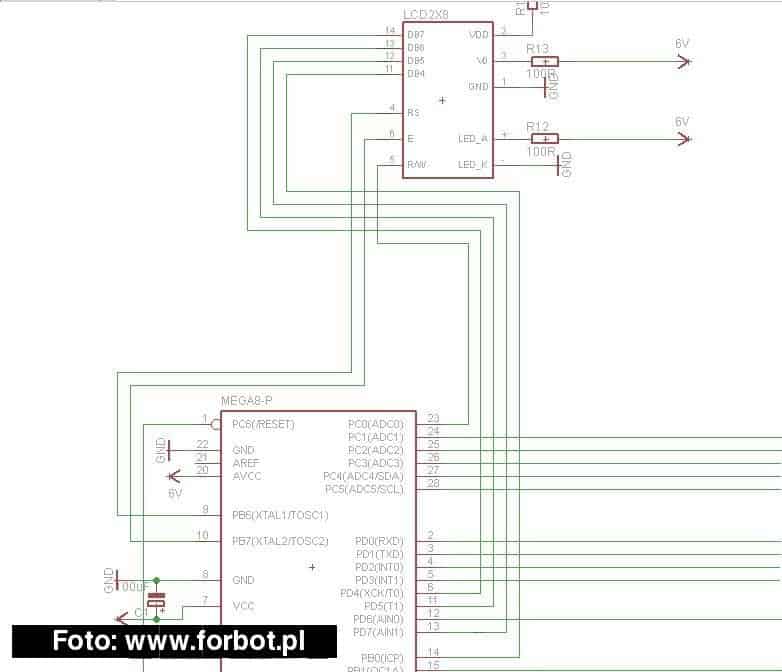

feriar Maj 25, 2010 Autor tematu Udostępnij Maj 25, 2010 zrób prawidłową bibliotekę ;] takie rozwiązanie może działać ? Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Maj 25, 2010 Udostępnij Maj 25, 2010 Po co R1 i R2? Potencjometr daj jako dzielnik napięcia. Cytuj Link do komentarza Share on other sites More sharing options...
TIMONek Maj 26, 2010 Udostępnij Maj 26, 2010 No to na pewno nie jest dzielnik napięcia. I ciężko mi stwierdzić dlaczego te 6V zostało podłączone przez rezystory 10k do Vdd i Vo - to nie ma prawa działać 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
mskojon Maj 26, 2010 Udostępnij Maj 26, 2010 Przy napięciu 6V możesz spalić mikroprocesor i wyświetlacz, już tak raz miałem, gdy użyłem złej biblioteki stabilizatora SOT23 🙂 Do Vo daj 2 rezystory - 10k do masy i 1k do +5V, inaczej na wyświetlaczu będziesz miał tylko czarne kwadraty. Ponadto wyświetlacze mają wbudowane rezystory do podświetlenia - nie musisz dawać tam rezystora, jednak uwaga, to podświetlenie potrafi żreć dużo prądu (u mnie było 60mA). Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Maj 26, 2010 Udostępnij Maj 26, 2010 mskojon, tu można się pomylić, bo ja kiedyś kupiłem wyświetlacz który nie miał opornika przy podświetleniu. Teraz nie ma podświetlenia więc no problem. Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Maj 26, 2010 Udostępnij Maj 26, 2010 Dokładnie, mi się zdarzyło spalić diody podświetlające duży LCD alfanumeryczny (na szczęście udało się je wymienić) - a wszystko przez zapominalstwo i podłączenie go bezpośrednio do 5V. Oporników nigdy za wiele, dopóki wyświetlacz świeci wystarczająco jasno. Cytuj Link do komentarza Share on other sites More sharing options...
feriar Maj 26, 2010 Autor tematu Udostępnij Maj 26, 2010 ogólne zasilanie będzie mieć 8V czyli muszę zrobić dwa stabilizatory [chyba] jeden uC, czujniki, podświetlacz na 5V a drugi na 6V do mostka bo chcę aby silniki się szybko kręciły ;] Cytuj Link do komentarza Share on other sites More sharing options...
TIMONek Maj 26, 2010 Udostępnij Maj 26, 2010 Wystarczy jeden stabilizator, 5V do elektroniki, a na mostki dajesz napięcie bezpośrednio z akumulatora/akumulatorów - tym bardziej, że chcesz żeby silniki się szybko kręciły 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
