Połączenie trzech mosfetów i dobór filtr zasilania.


lucek20

Pomocna odpowiedź

Witam. Mam pytanie. Buduję sterownik nawadniania na esp32. Będę używał trzech mosfetów do uruchomienia 2 pomp 12v/3A i do sterowania elektrozaworem. Chciałbym spytać o filtr zasilania, a konkretnie jakie parametry powinien mieć?  Jakiś czas temu, zrobiłem sterownik gdzie korzystałem z jednego mosfeta i po uruchomieniu pompy miałem zakłócenia, które mieszały esp32 i program nie działał tak jak powinien. Potem zbudowałem filtr z tego co miałem i było lepiej.








Edytowano przez lucek20
Link do komentarza
Share on other sites

Jedna sprawa to filtrowanie zasilania a druga że nie widzę diod blokujących napięcie samoindukcji z pomp/zaworu. Chyba że takowe są zamontowane na nich bezpośrednio co jest lepszym rozwiązaniem gdyż skraca obwód w którym zamykają się prądy indukowane. Dla jeszcze większej pewności działania odizolowałbym sterowanie bramek mosfet transoptory. Czy któryś z mos -ów będzie sterowany PWM?

  • Pomogłeś! 1
Link do komentarza
Share on other sites

(edytowany)

Tak. 2 mosfety będą sterowane PWM.

57 minut temu, _LM_ napisał:

Chyba że takowe są zamontowane na nich bezpośrednio

Za bardzo nie czaje o co biega z dioda blokującymi, ale na pewno nie są zamontowane na pompie i zaworze.  Powinno się je dać  między bramką a  wyjściem sterującym (esp32 w tym wypadku) ?



57 minut temu, _LM_ napisał:

Dla jeszcze większej pewności działania odizolowałbym sterowanie bramek mosfet transoptory

Masz na myśli np taki: PC817 ?

Edytowano przez lucek20
Link do komentarza
Share on other sites

1 godzinę temu, lucek20 napisał:

Za bardzo nie czaje o co biega z dioda blokującymi, ale na pewno nie są zamontowane na pompie i zaworze.

Chodzi aby połączyć je tak samo jak się podłącza przekaźniki, w kwestii sterowania silnikiem zobacz ten wątek zwłaszcza stronę drugą gdzie pokazywałem jak takie sterowanie wykonać.

1 godzinę temu, lucek20 napisał:

Masz na myśli np taki: PC817 ?

Tak







  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

1 godzinę temu, lucek20 napisał:

Za bardzo nie czaje o co biega z dioda blokującymi


Inaczej bardzo łatwo spalić coś w obwodzie 😉 Po prostu równolegle do cewki dodajesz diodę, tylko odwróconą względem zasilania (tak, by blokowała przepływ prądu w oryginalnym kierunku)

1 godzinę temu, lucek20 napisał:

Masz na myśli np taki: PC817 ?

Tak, to dobry przykład 😉

  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Tutaj coś nad czym teraz pracuję, na schemacie niema diod ponieważ będą one montowane bezpośrednio na zasilanych cewkach. W każdym razie, masz przykład wysterowania z transoptorem


Ponawiam pytanie o PWM. Czy w twoim projekcie będzie używane?

Eh ale ślepa kicha ze mnie. Teraz zauważyłem że będzie ten PWM w takim razie aby ograniczyć moc strat zanim mos się nasyci, będziesz potrzebował drivera bramki, albo coś w rodzaju schematu powyżej, albo specjalizowanego układu IRL... Coś tam. Jaka częstotliwość PWM?

I jeszcze jedno 😉 od częstotliwości PWM może zależeć czy zaproponowany PC817 nada się do tego zadania - może się okazać że jest zbyt wolny.



Edytowano przez _LM_
Usunąłem link
  • Pomogłeś! 1
Link do komentarza
Share on other sites

(edytowany)

Dzięki chłopy za odpowiedź.  Muszę to wszystko co napisaliście przetrawić :D.

59 minut temu, _LM_ napisał:

Teraz zauważyłem że będzie ten PWM w takim razie aby ograniczyć moc strat zanim mos się nasyci, będziesz potrzebował drivera bramki, albo coś w rodzaju schematu powyżej, albo specjalizowanego układu IRL... Coś tam. Jaka częstotliwość PWM?

Jeszcze sam nie wiem jaka częstotliwość. Tak naprawdę dopiero zaczynam przygodę z PWM. We wcześniejszym prototypie który działał i spełniał dobrze swoją rolę, nie używałem PWM, ale brakowało mi tej możliwości.

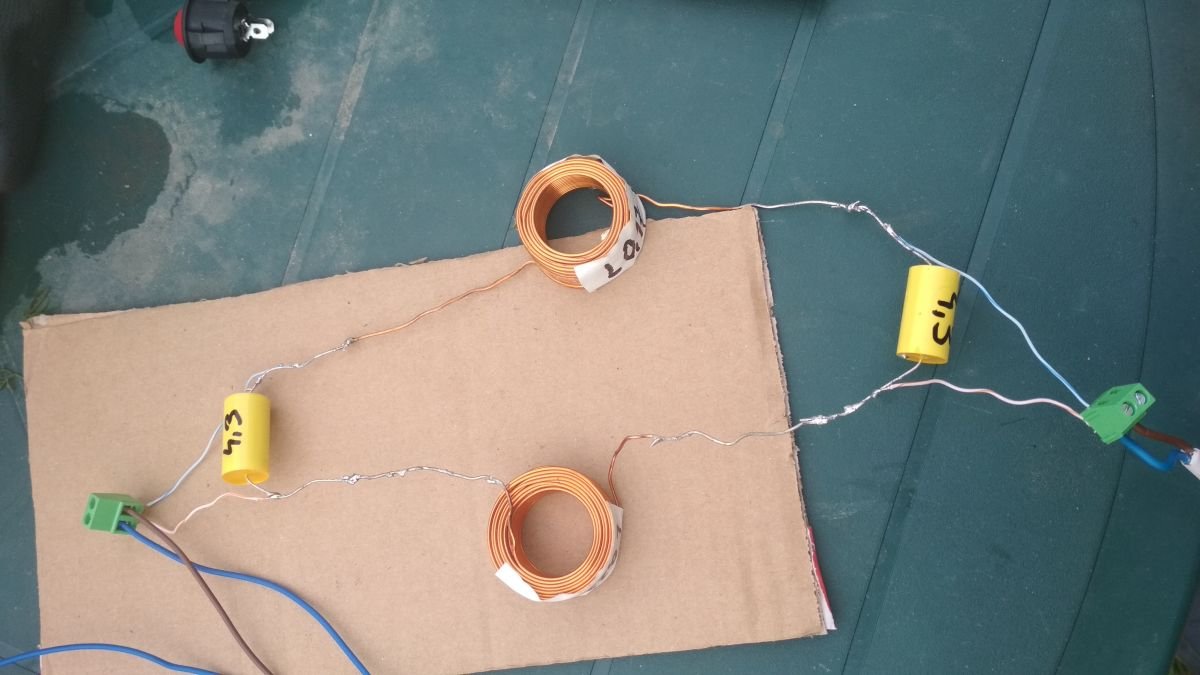

W podlinkowanym temacie wspomniałeś o sianiu na mikrokontroler.  Właśnie to się działo w poprzednim projekcie, miałem niewłaściwe odczyty z przepływomierza. Zrobiłem taki o to prowizoryczny filtr który umieściłem między pompą a zasilaniem.


Poskutkowało i wszystko działało ok.

W aktualnym projekcie, mam to samo - podczas testów, z tym, że zamiast pompy podłączyłem silnik.

Tak jak widać na filmie, ilość wpompowanej wody na wyświetlaczu rośnie mimo, że wody nie ma 😄

https://www.youtube.com/shorts/g4E3lq3dtHk

Właśnie ten temat założyłem po to abyście w ramach możliwości pomogli zbudować układ taki aby był odporny na te zakłócenia. Mam kod na 16 dolcy na JLCPCB do końca roku i mam zamiar się z tym wyrobić 😄

Edytowano przez lucek20
  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)



Dzięki, To mój dopiero drugi projekt. Jestem samoukiem więc jestem zadowolony jeżeli chodzi o software, rok temu miałem tyle wspólnego z elektroniką co włączałem TV do gniazdka, a z programowaniem jeszcze mniej😅. Wlutowałem no i zmiana jest. Są zakłócenia, licznik wody rośnie, ale nie w takim tempie jak wcześniej.

Edytowano przez lucek20
  • Lubię! 2
Link do komentarza
Share on other sites

21 minut temu, lucek20 napisał:

Wlutowałem no i zmiana jest.

To jeszcze dodaj na nóżkach silnika kondensator ceramiczny 10...100nF Oczywiście całościowe filtrowanie zasilania też konieczne o większej pojemności 2200µF w zwyż. Ten czujnik przepływu jak działa? Sterujesz nim wejście analogowe czy podaje impulsy zależnie od szybkości przepływu? Jeśli chodzi o sterowanie bramki mosfet: to już musisz zadecydować czy będziesz się bawił w zestawianie takiego układu ze schematu czy, będziesz szukał gotowców(co jest lepszym rozwiązaniem) Tych układów jest od groma np: https://www.onsemi.com/products/interfaces/igbt-mosfet-gate-drivers-optocouplers/fod3182

Edytowano przez _LM_
  • Pomogłeś! 1
Link do komentarza
Share on other sites

13 minut temu, _LM_ napisał:

To jeszcze dodaj na nóżkach silnika kondensator ceramiczny 10...100nF

Dodałem i jest super, brak  fałszywych impulsów.

13 minut temu, _LM_ napisał:

Ten czujnik przepływu jak działa?

Zgadza się, podaje impulsy zależnie od szybkości przepływu (czujnik Halla) . Na pewno zdecyduje się na gotowca, cena nie wielka, a nie będę się zastanawiał czy czegoś nie pomieszałem. Możesz pomóc z doborem? Potrzebujesz do tego jakiś konkretnych informacji? Dla mnie to nowość i muszę zapoznać się z tematem.

Link do komentarza
Share on other sites

Biorąc pod uwagę że silniki są na niskie napięcie oraz względnie niskie prądy to niema aż takich wymagań co do tych sterowników, kierowałbym się raczej dostępnością i żebyś nie musiał od razu kupować 1000szt 😉 z tego katalogu ten: https://www.onsemi.com/pdf/datasheet/fod3182-d.pdf ma przyzwoite parametry no i możesz eksperymentować z wysokimi częstotliwościami PWM

  • Pomogłeś! 1
Link do komentarza
Share on other sites

(edytowany)

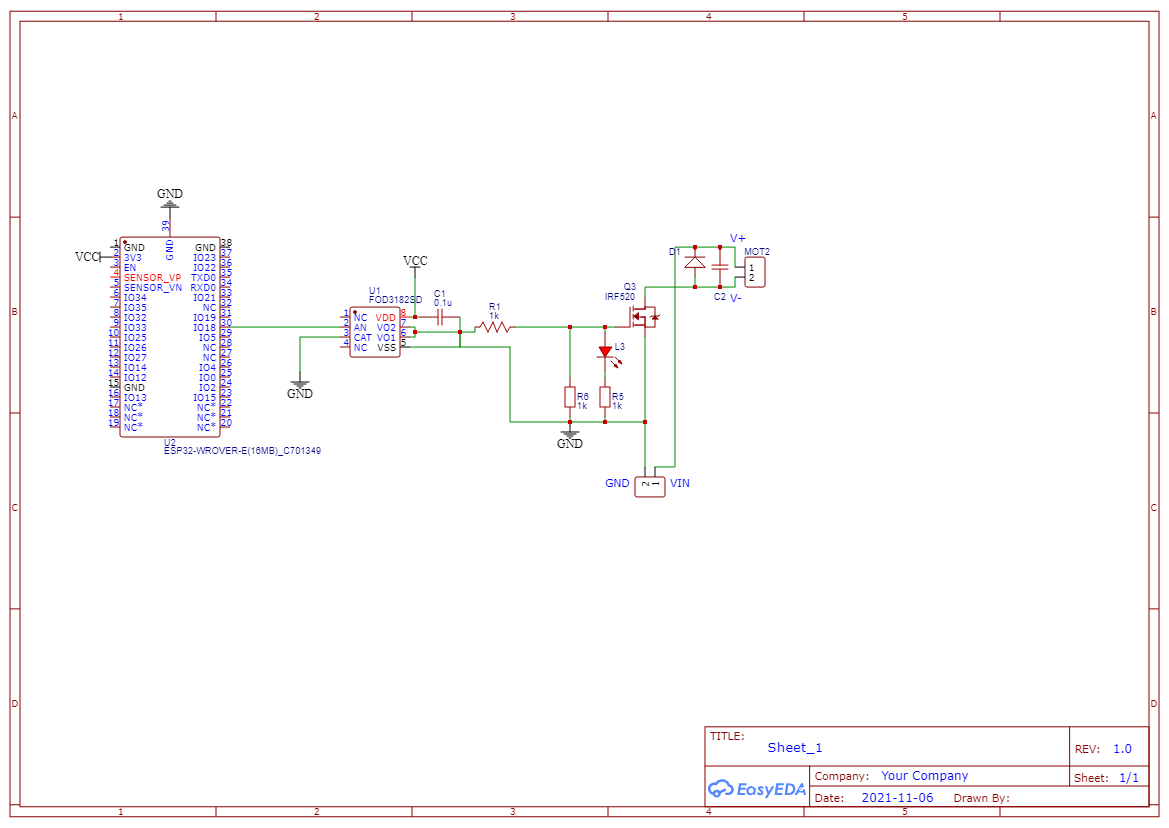

Poszperałem na necie za schematami podłączenia fod3182 - informacji prawie nie ma. Szukając, czytając zrobiłem taki układ. Domyślam się, że jest zły, ale jak dacie jakieś podpowiedzi to poprawię.


Jeżeli chodzi o ESP to będę używał gotowej płytki, szkoda zabawy i zachodu na swoją, doprowadzę jedynie napięcie 5v. Pin do  drivera jest losowy, tak tylko aby pokazać schemat

Edytowano przez lucek20
zmieniłem schemat
Link do komentarza
Share on other sites

(edytowany)
3 minuty temu, ethanak napisał:

Skąd masz płytkę z WROVERem 16 MB?

Nie mam, wziąłem pierwszy lepszy schemat esp32 z easyeda 😅 .  U chińczyków widziałem takie płytki z 16mb

Edytowano przez lucek20
Link do komentarza
Share on other sites
