Wemos ESP8266 nie widzi Fram MB85RS64 SPI


Brendy

Pomocna odpowiedź

Witam

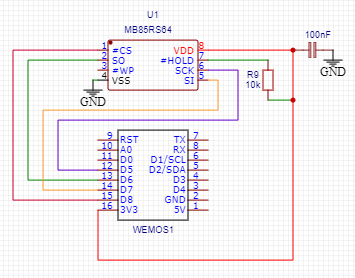

Próbuje nawiązać połączenie z fram ale bez skutku. Wydaje mi się, że w połączeniu jest wszystko ok. Podłączam samą kość według Adafruit hold jest podciągnięty 10k do vcc. Nie wiem gdzie robię błąd czy mam coś źle podłączone poniżej schemat...

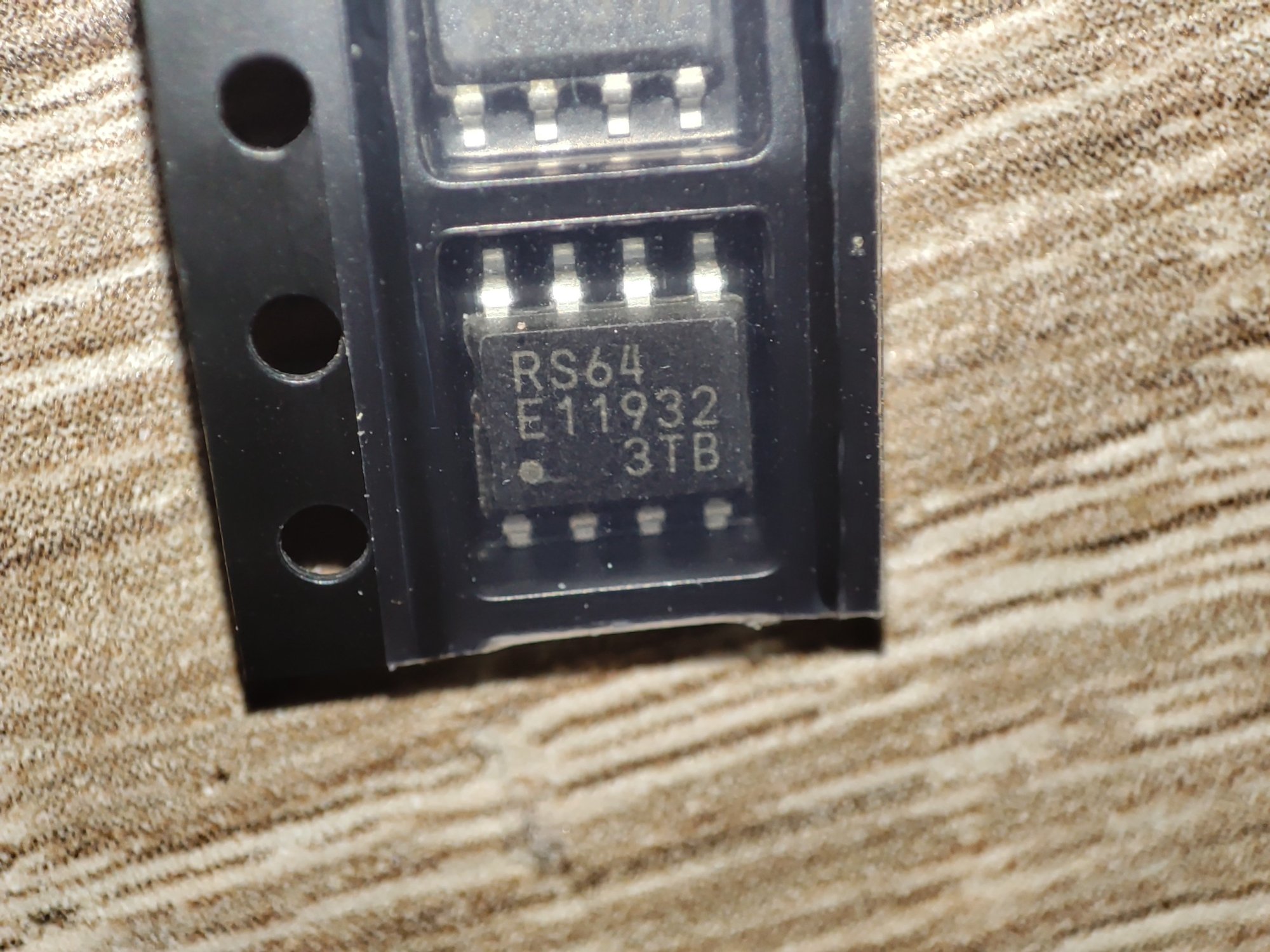

Fram MB85RS64 - zasilanie 2.7-3.6V

Wrzuciłem przykład z biblioteki Adafruit, ale ciągle pluje błędem  "No SPI FRAM found ... check your connections"




Edytowano przez Brendy
