Pierwszy projekt i niepewności.

[XOEE]

Witam, jako pierwszy projekt postanowiłem wykonać lampkę z 9 diod led podobną do tej dostępnej pod linkiem umieszczonym poniżej, robiĘ to pierwszy raz i chce odwzorować projekt tamtej lampki ale dodając port usb C. Potrzebuję dowiedzieć się czy schemat jest prawidłowy, czy dodawać kondensatory filtrujące oraz czy całość po podłączeniu do komputera czy telefonu nie spowoduje szkód.

[H1M4W4R1]

Odpowiem tak:

https://www.st.com/resource/en/technical_article/dm00496853-overview-of-usb-type-c-and-power-delivery-technologies-stmicroelectronics.pdf

USB-C jest dużo bardziej skomplikowane niż to się może wydawać... Bez odpowiednich rezystorów może, ale pewnie nie zadziała, bo urządzenie odetnie zasilanie po wykryciu obciążenia bez informacji o danych prądowo-napięciowych.

[XOEE]

37 minut temu, H1M4W4R1 napisał:

Odpowiem tak:

https://www.st.com/resource/en/technical_article/dm00496853-overview-of-usb-type-c-and-power-delivery-technologies-stmicroelectronics.pdf

USB-C jest dużo bardziej skomplikowane niż to się może wydawać... Bez odpowiednich rezystorów może, ale pewnie nie zadziała, bo urządzenie odetnie zasilanie po wykryciu obciążenia bez informacji o danych prądowo-napięciowych.

Dobra, zmiana portu na usb A to nie duzy problem, a czy tak reszta jest dobrze?

[Treker (Damian Szymański)]

@XOEE jakie dokładnie diody chcesz wykorzystać? Przydałaby się informacje o spadku napięcia na tych diodach. Nie wspomniałeś nic o kolorze tego oświetlenia, więc ciężko coś doradzić.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[XOEE]

8 godzin temu, Treker napisał:

@XOEE jakie dokładnie diody chcesz wykorzystać? Przydałaby się informacje o spadku napięcia na tych diodach. Nie wspomniałeś nic o kolorze tego oświetlenia, więc ciężko coś doradzić.

Ups, przepraszam zapomniałem dać link do lampki którą chce odwzorować. Oto link https://botland.com.pl/zestawy-konstrukcyjne/21408-zestaw-do-budowy-lampki-led-matrix-5v-kitronik-2169.html

[Treker (Damian Szymański)]

Ok, czyli są to zwykłe białe diody flux. Działać, będzie działać. Jednak korzystanie z jednego rezystora do zasilania diod świecących, które są połączone równolegle to słaby pomysł. Będzie działało, ale mogą występować problemy. Więcej na ten temat przeczytasz w tym artykule: Jak dobrać rezystor do diody? Różne metody zasilania LED!. Jeśli masz taką możliwość to bezpiecznie będzie, gdy każda dioda będzie miała swój rezystor.

[XOEE]

12 godzin temu, Treker napisał:

Ok, czyli są to zwykłe białe diody flux. Działać, będzie działać. Jednak korzystanie z jednego rezystora do zasilania diod świecących, które są połączone równolegle to słaby pomysł. Będzie działało, ale mogą występować problemy. Więcej na ten temat przeczytasz w tym artykule: Jak dobrać rezystor do diody? Różne metody zasilania LED!. Jeśli masz taką możliwość to bezpiecznie będzie, gdy każda dioda będzie miała swój rezystor.

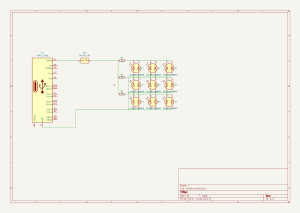

Okej, zmieniłem mam nadzieje że to miałeś na myśli. Teraz mam pytanie czy dodawać jakieś kondensatory filtrujące? Chce zasilać tą lampke z portu komputera.



[H1M4W4R1]

8 godzin temu, XOEE napisał:

Koledze chodziło o to, że Twoje diody są układami scalonymi, które zawierają po dwie diody, a nie po jednej. I dlatego na każdą z tych diód ("w kółku") powinien przypadać jeden rezystor.

Zakładając użycie tych samych diod ich spadek napięcia wynosi 2.9-3.5V, więc na każdej z wbudowanych diód powinien znaleźć się rezystor z zakresu ~210-150R. (Dla 10mA).

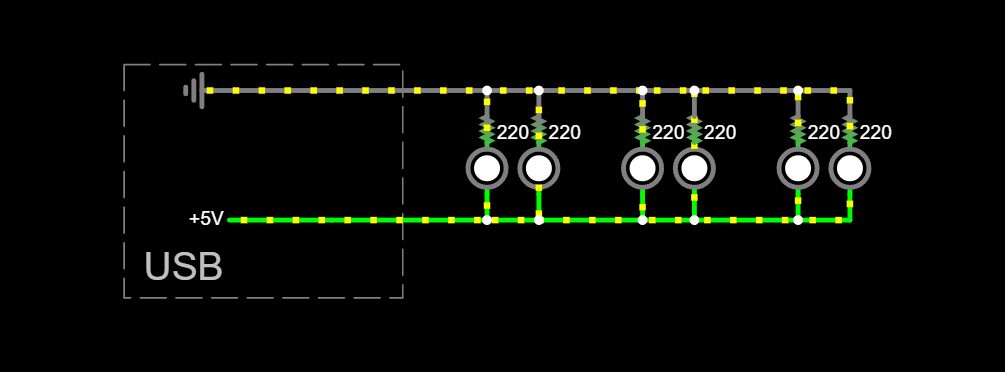

Ogólnie układ powinien wyglądać m/w tak:



[XOEE]

1 godzinę temu, H1M4W4R1 napisał:

Koledze chodziło o to, że Twoje diody są układami scalonymi, które zawierają po dwie diody, a nie po jednej. I dlatego na każdą z tych diód ("w kółku") powinien przypadać jeden rezystor.

Zakładając użycie tych samych diod ich spadek napięcia wynosi 2.9-3.5V, więc na każdej z wbudowanych diód powinien znaleźć się rezystor z zakresu ~210-150R. (Dla 10mA).

Ogólnie układ powinien wyglądać m/w tak:



Okej, najwidoczniej nie zrozumiałem. Dziękuję bardzo za pomoc.

[Treker (Damian Szymański)]

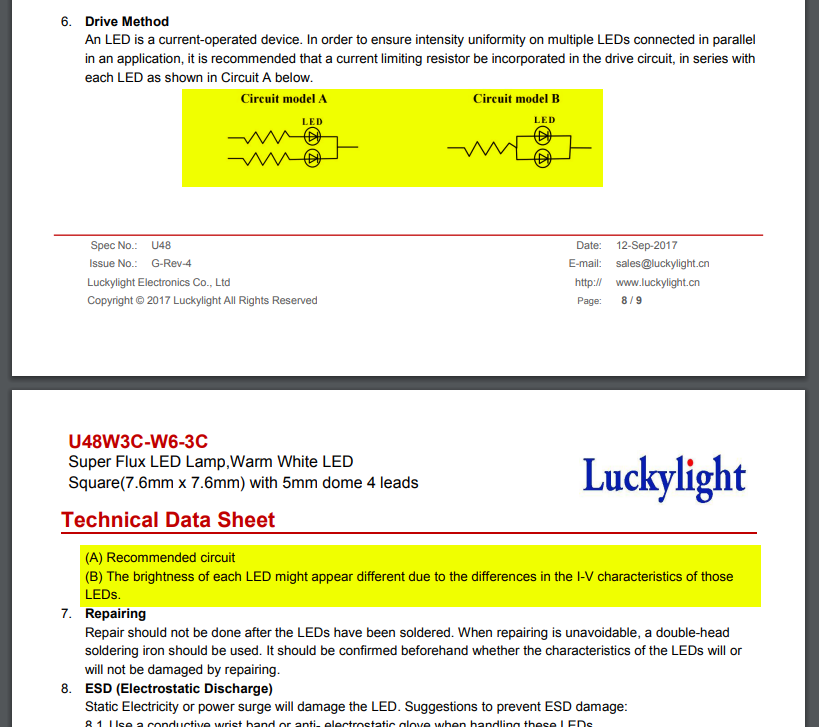

To ja nie napisałem tego zbyt wyraźnie 🙂 W każdym razie Twoja druga wersja i tak byłaby już dużo lepsza od tej pierwotnej. Pewnie nawet można byłoby się pokusić o taką realizacje (mając świadomość, że nie jest to idealne rozwiązanie). Tutaj przykładowa informacja na ten temat z noty katalogowej diody tego typu:

Tylko dla formalności: czy na pewno będziesz korzystał z takich elementów, które mają w sobie dwie diody? Tak wynika z Twoich schematów, ale dopiero zaczynasz, więc upewnię się, że to nie jest przypadek. W takich obudowach można też znaleźć diody, które mają jedną strukturę świecącą.

[Treker (Damian Szymański)]

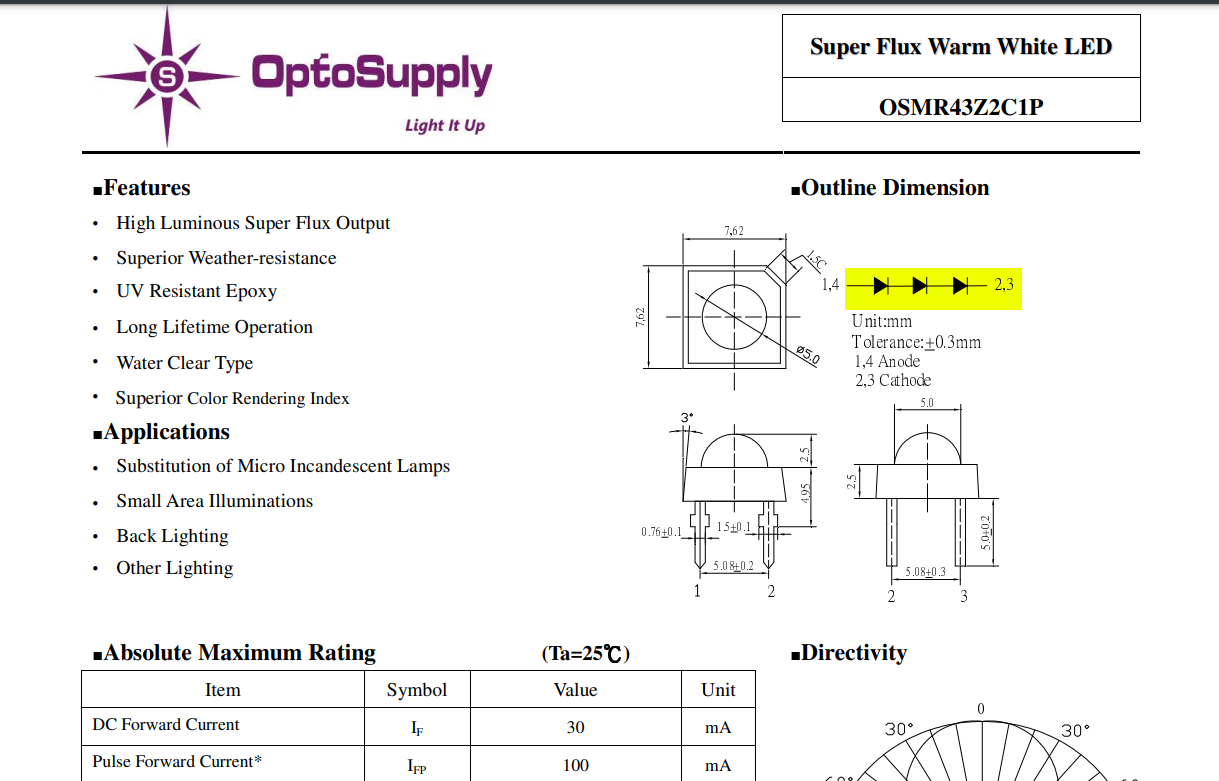

A tutaj jeszcze w ramach ciekawostki - taka sama obudowa, a w środku zamiast 2 niezależnych diod to 3 połączone szeregowo:

[XOEE]

40 minut temu, Treker napisał:

To ja nie napisałem tego zbyt wyraźnie 🙂 W każdym razie Twoja druga wersja i tak byłaby już dużo lepsza od tej pierwotnej. Pewnie nawet można byłoby się pokusić o taką realizacje (mając świadomość, że nie jest to idealne rozwiązanie). Tutaj przykładowa informacja na ten temat z noty katalogowej diody tego typu:

Tylko dla formalności: czy na pewno będziesz korzystał z takich elementów, które mają w sobie dwie diody? Tak wynika z Twoich schematów, ale dopiero zaczynasz, więc upewnię się, że to nie jest przypadek. W takich obudowach można też znaleźć diody, które mają jedną strukturę świecącą.

Pod linkiem później dałem datasheet diody której chce użyć, przejrzałem go i chyba jednak to jest pojedyncza dioda w tej obudowie. https://resources.kitronik.co.uk/pdf/3597_white_5mm_super_flux.pdf Czy to że to jest podjedyncxa dioda dużo zmienia ?

[Treker (Damian Szymański)]

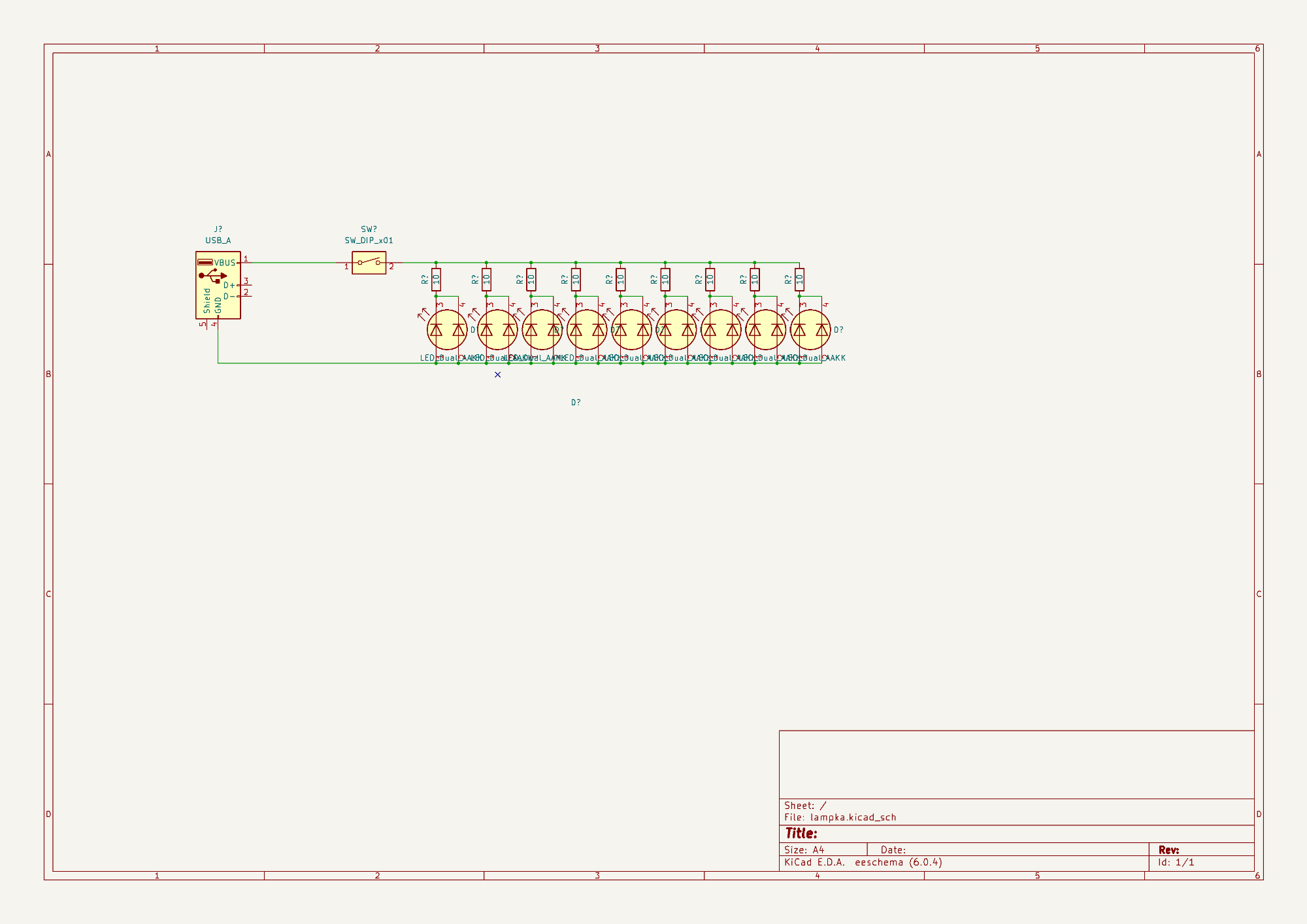

@XOEE jeśli korzystasz z diody pojedynczej to Twoja wersja schematu z wczoraj będzie poprawna. Tylko mylący masz symbol na schemacie 🙂

[Misiek_86]

Dodał bym też kondensator do filtrowania zasilania, kondensator pod Przycisk

[XOEE]

4 godziny temu, Treker napisał:

@XOEE jeśli korzystasz z diody pojedynczej to Twoja wersja schematu z wczoraj będzie poprawna. Tylko mylący masz symbol na schemacie 🙂

Okej, dzięki.
