Jak zrobić płynna regulację obrotów wentylatora 230V?

[Dariusz7]

Dzień dobry.

Proszę o pomoc.

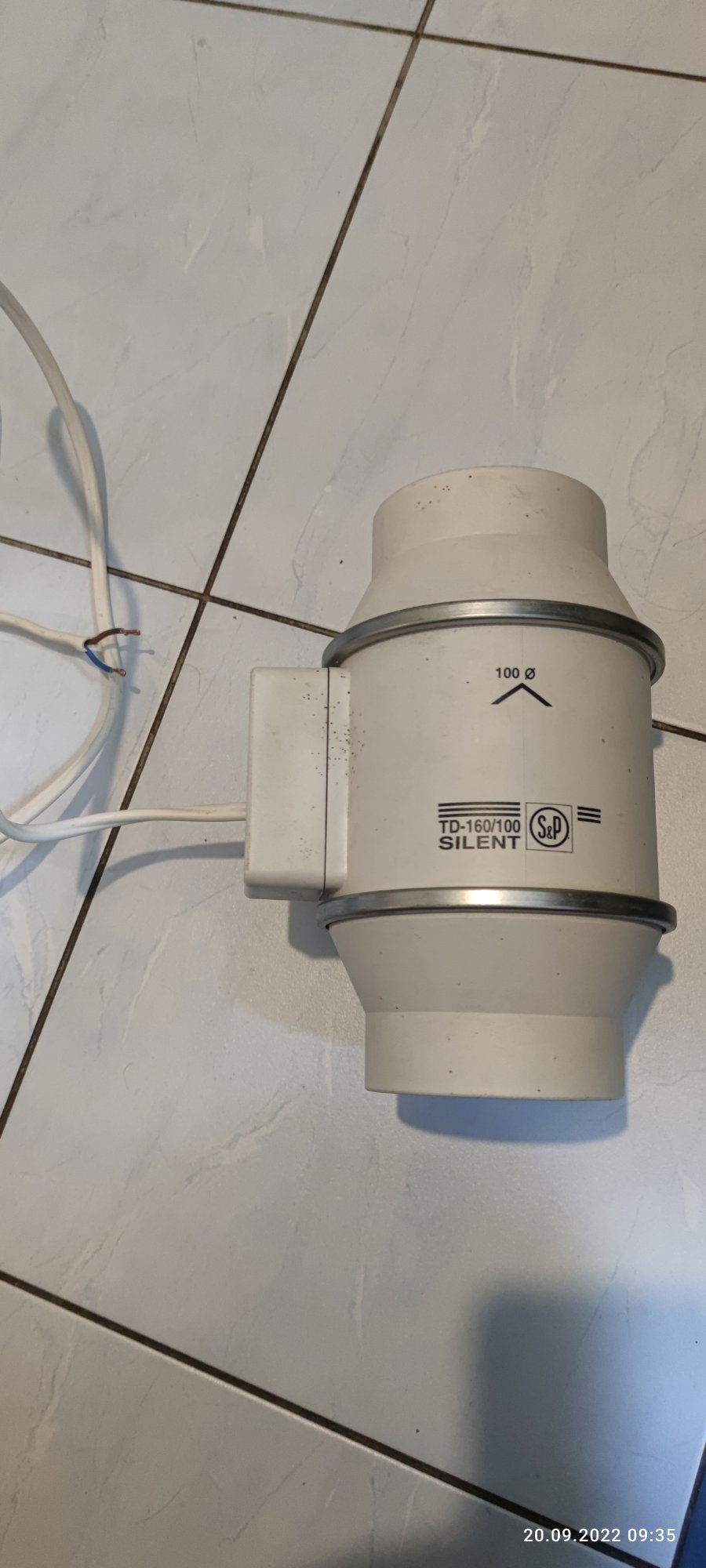

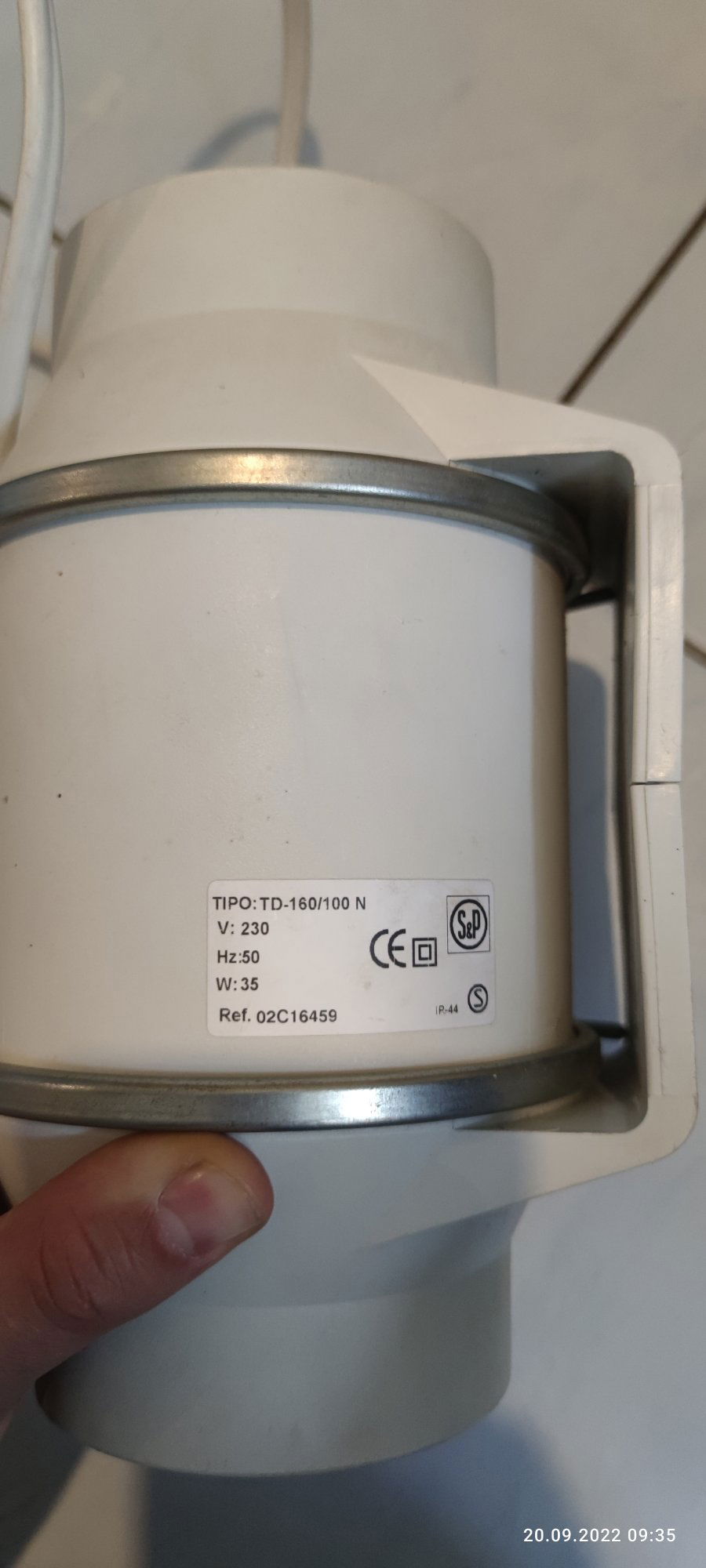

Czy może ktoś z bardziej doświadczonych użytkowników podpowiedzieć jakie elementy zastosować i w jaki sposób, żeby zrobić płynną regulację obrotów wentylatora ( wentylator ze zdjęć)?

[Treker (Damian Szymański)]

@Dariusz7 warto podejrzeć przykładowe gotowe rozwiązania tego typu. Przykład: https://sklep-elektronik.pl/zestawy-avt-jabel-i-ne-do-samodzielnego-montazu/avt1007b-regulator-obrotow-silnika-230v-do-25kw-kit.html

[Dariusz7]

50 minut temu, Treker napisał:

@Dariusz7 warto podejrzeć przykładowe gotowe rozwiązania tego typu. Przykład: https://sklep-elektronik.pl/zestawy-avt-jabel-i-ne-do-samodzielnego-montazu/avt1007b-regulator-obrotow-silnika-230v-do-25kw-kit.html

Dziękuję za podpowiedź. Pozdrawiam

[farmaceuta]

Można poczytać o regulatorach fazowych (tanie rozwiązanie, lecz nie najlepsze) taki regulator kupisz za 15zl... dużo lepszym było regulator na tyrystorze lecz już nie pamiętam źródeł  do poczytania😕

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Tom277]

Nie, nie, żadna z powyższych odpowiedzi CI nie podpasuje. Silnik w wentylatorze masz na 100% indukcyjny, który ani z regulatorem AVT1007b, ani z regulacją fazowa się nie pogodzi i będzie się stawiał. Zresztą AVT1007b to właśnie regulacja fazowa. Do powyższego silnika potrzebowałbyś falownika, co jest oczywiście bzdurą bo to jak strzał do komara z czołgu. Jako tako AVT1613B teoretycznie powinien sobie z Twoim silnikiem poradzić, ale to i tak będzie mocne uproszczenie bo regulatorem zawiaduje ten sam układ scalony U2008B, różnica polega na jakiś tam obwodach wspomagających, czyli cewka i kondensator. Regulacja będzie nieliniowa i w ogóle taka trochę upośledzona, ale od biedy pójdzie. Taniej i równie prosto za bardzo się nie da. Trudność regulacji tego typu silników to "wielka wada" a może bardziej upierdliwość.



[Treker (Damian Szymański)]

@Tom277 słusznie, dziękuję za czujność z rozpędu podałem po prostu pierwszy regulator silników jaki trafiłem 🙂

[Dariusz7]

Dnia 20.09.2022 o 12:27, Tom277 napisał:

Nie, nie, żadna z powyższych odpowiedzi CI nie podpasuje. Silnik w wentylatorze masz na 100% indukcyjny, który ani z regulatorem AVT1007b, ani z regulacją fazowa się nie pogodzi i będzie się stawiał. Zresztą AVT1007b to właśnie regulacja fazowa. Do powyższego silnika potrzebowałbyś falownika, co jest oczywiście bzdurą bo to jak strzał do komara z czołgu. Jako tako AVT1613B teoretycznie powinien sobie z Twoim silnikiem poradzić, ale to i tak będzie mocne uproszczenie bo regulatorem zawiaduje ten sam układ scalony U2008B, różnica polega na jakiś tam obwodach wspomagających, czyli cewka i kondensator. Regulacja będzie nieliniowa i w ogóle taka trochę upośledzona, ale od biedy pójdzie. Taniej i równie prosto za bardzo się nie da. Trudność regulacji tego typu silników to "wielka wada" a może bardziej upierdliwość.



Dziękuję bardzo, widzę że nie jest to takie proste i oczywiste jak mi się wydawało ...

[Tom277]

Nie, proste nie jest, ale też nie niemożliwe. Masz niewielkiej mocy silnik bo zaledwie 35W. Myślę, że AVT1613B powinien sobie z tym poradzić, ewentualnie delikatnie będziesz musiał go dostosować i/lub pogodzić się z mniej kulturalna pracą.

[BlackJack]

Można by spróbować regulacji grupowej, albo poszukać/wyszarpać moduł z jakiego starego kopciucha (pieca C.O), który na pewno potrafi regulować wentylatorem na 230V. i właściwie więcej w temacie nie ma co kombinować.

Tak spartańsko i po kosztach:

https://sklep.avt.pl/avt5067.html?gclid=CjwKCAjw-L-ZBhB4EiwA76YzOQYlLnXeFbQCnj-sfXyRX_LpFvSefokGYSvMnv8CQLPJAiW91O8eBhoC7kkQAvD_BwE

Choć lepszy ten, bo ma grupowe i fazowe do wyboru:

https://sklep.avt.pl/avt2623.html

Oczywiście to propozycje zrób to sam DAY tak do 120zł.

Edytowano Wrzesień 25, 2022 przez BlackJack

[Tom277]

edit.

Poniżej to dyrdymały, proszę nie czytać 😉. Nie usuwam bo zaburzy wątek.

Chcesz silnikiem indukcyjnym sterować grupowo z jaką częstotliwością 🤔 ??? Grupowe sterownie jest super, ale dla obciążeń rezystancjach (grzałek). W opisie regulatora który zaproponowałeś jest propozycja sterowania piecem CO, ale tu "chyba" chodzi o jakiś elektryczny. Koniecznie nagraj dźwiękowy efekt pracy silnika sterowanego grupowo.

Mam piec CO z dmuchawą sterowaną przez jakiś dziwoląg, raz że trudno mi sobie wyobrazić, jak to wykorzystać po za piecem? To nie  jest jakiś osobny regulator, tylko cały sterownik z pieca "Ognik PID plus" (nie pozdrawiam autora softu tego sterownika 😡), a dmuchawa sterowana jest przez triak. Dwa, że efekt dźwiękowy byłby nie do zaakceptowania gdybym gdzieś ten wentylator miał w pobliżu.

Edytowano Wrzesień 27, 2022 przez Tom277
błędna wypowiedź.

[BlackJack]

Tom277. Jak mi się uda dostać do złącza zasilania starego pieca, bo na złość jego zwłoki stoją przy ścianie, spróbuję, nagrać. Praca wentylatora sugeruje na małych obrotach, jakiś tryb grupowy? Może jest on zmodyfikowany dla potrzeb wentylatora, ale wyraźnie słychać, tak jakby silnik dostawał, takie krótkie impulsy zasilania., które mają go utrzymać na obrotach.

Jak chcesz super sterowanie to tylko falownik, a to też by musiał być najlepiej strikte do wentylatorów,bo to specyficzne obciążenie.

[Tom277]

BlackJack w sumie to masz rację, faktycznie sterowanie w moim piecu wydaje właśnie takie odgłosy, jak opisałeś. Coś jakby stukanie, które zwłaszcza przy małych obrotach jest wyraźnie zauważalne. Faktycznie to pewnie jest jakieś dopasowane sterownie grupowe, a ja zafiksowałem się, że to fazowe kłuci się z indukcyjnością silnika. 👍
