Dozownik alkoholi na bazie Arduino

[MarSzat]

Witam,

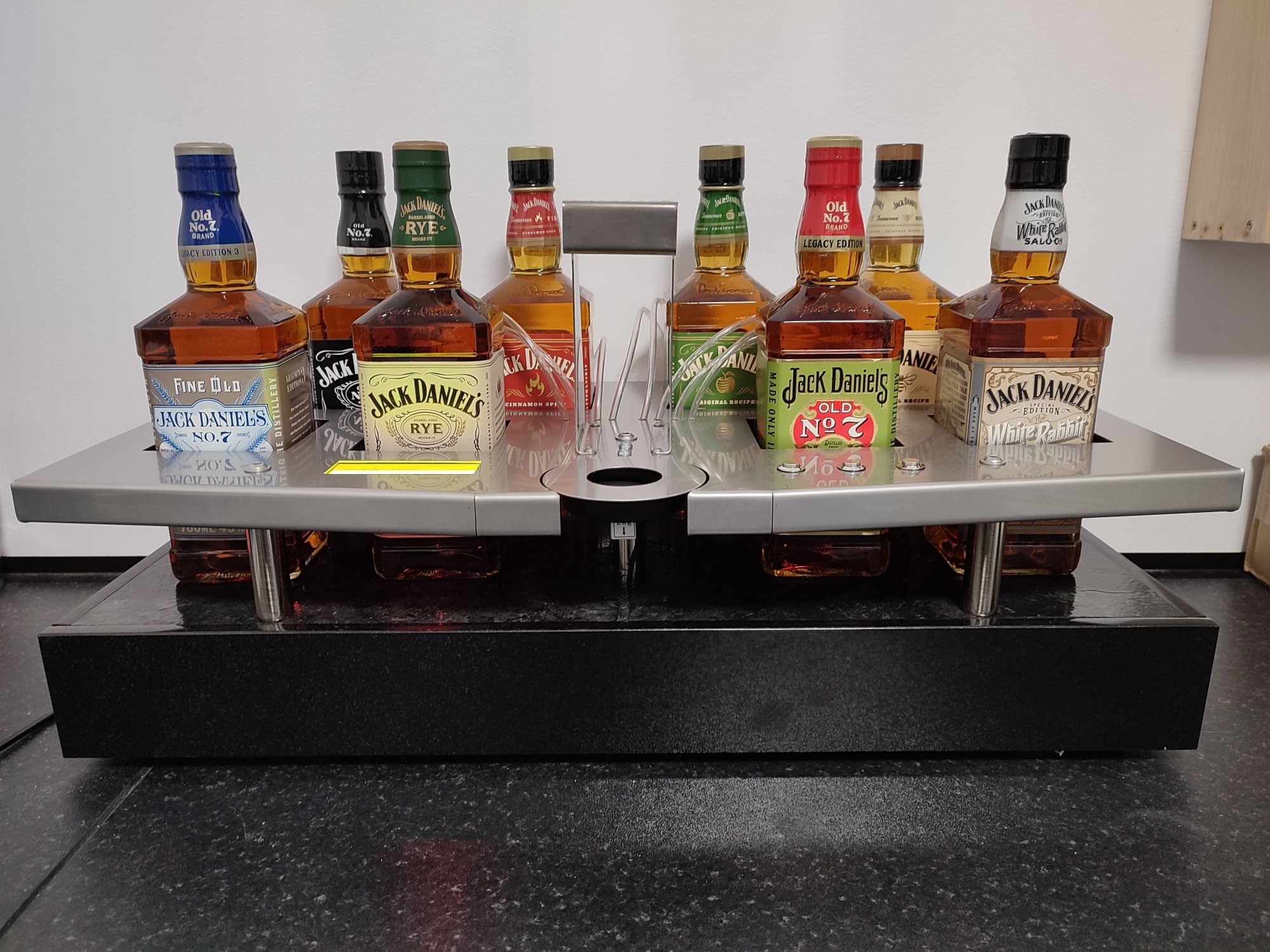

jest to mój pierwszy post na Forbot. Z racji że moja przygoda z Arduino zaczęła się od kursu na Forbocie czuję się zobligowany do przedstawienia swojego projektu DIY właśnie tutaj. Pomysł wykonania dozownika do alkoholi zrodził się z chęci posiadania takiego urządzenia aby nie musieć każdorazowo odmierzać na oko lub za pomocą jakiejś miarki ilości nalewanego trunku. Niniejszym przedstawiam efekt moich prac.

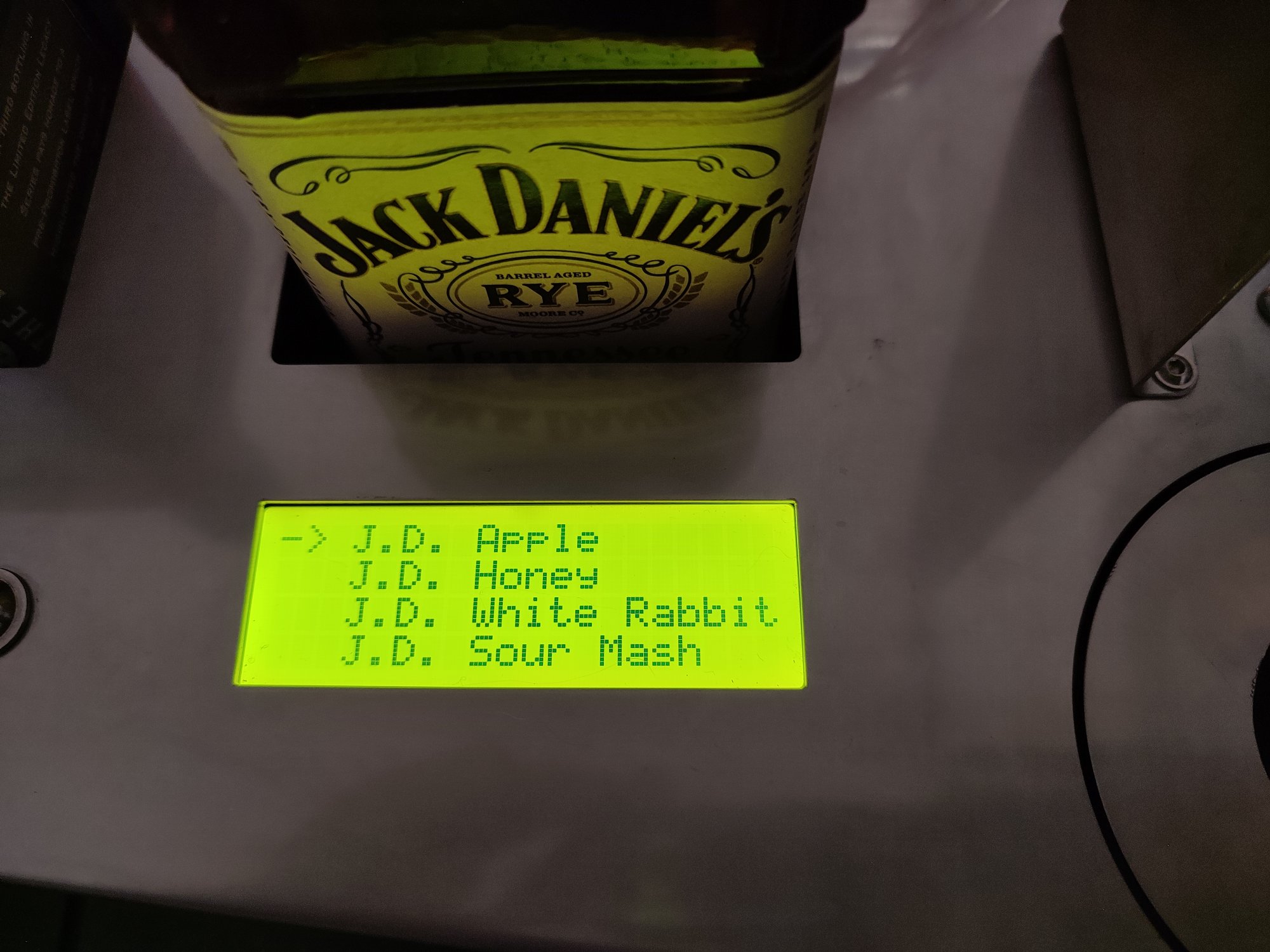

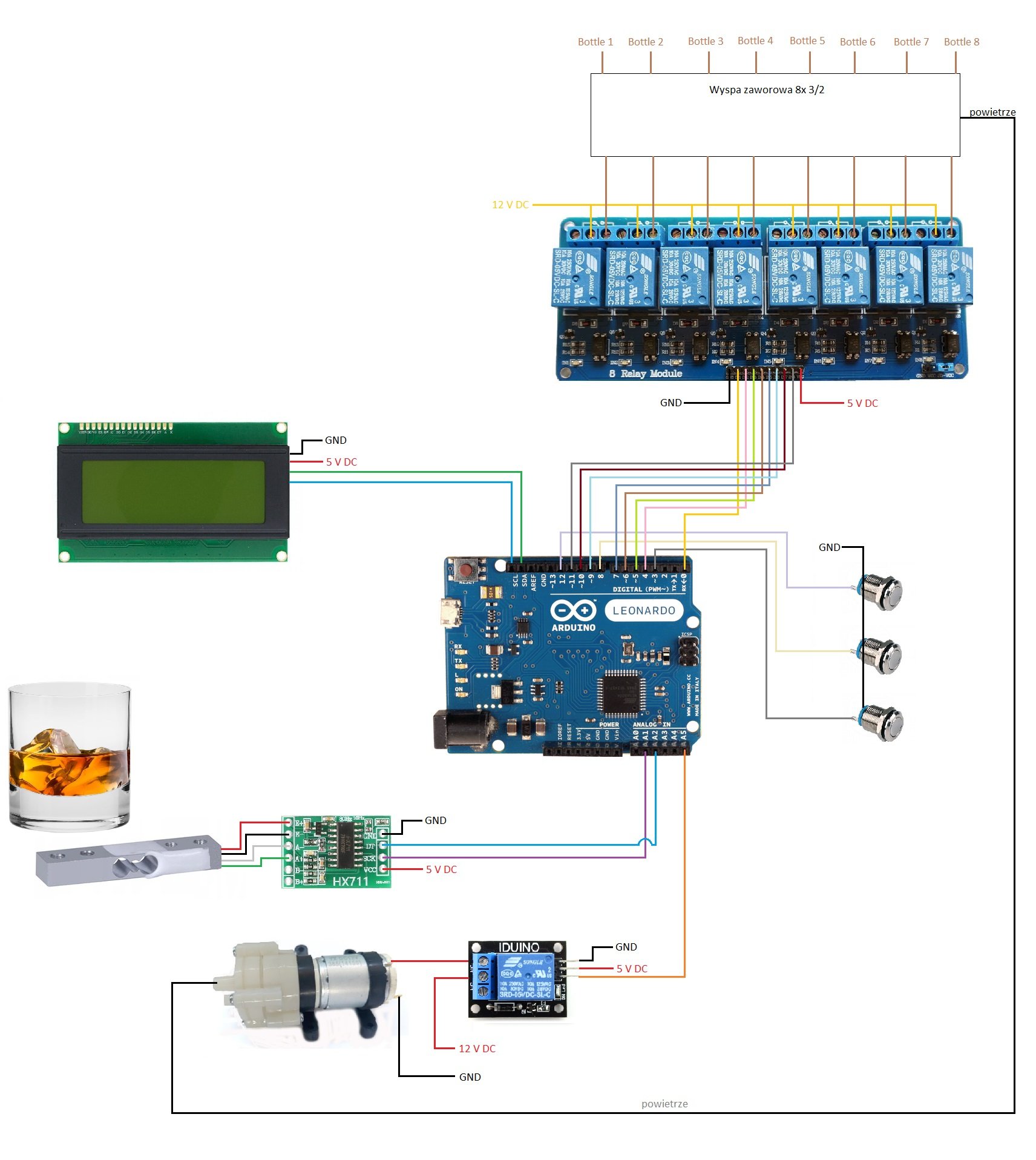

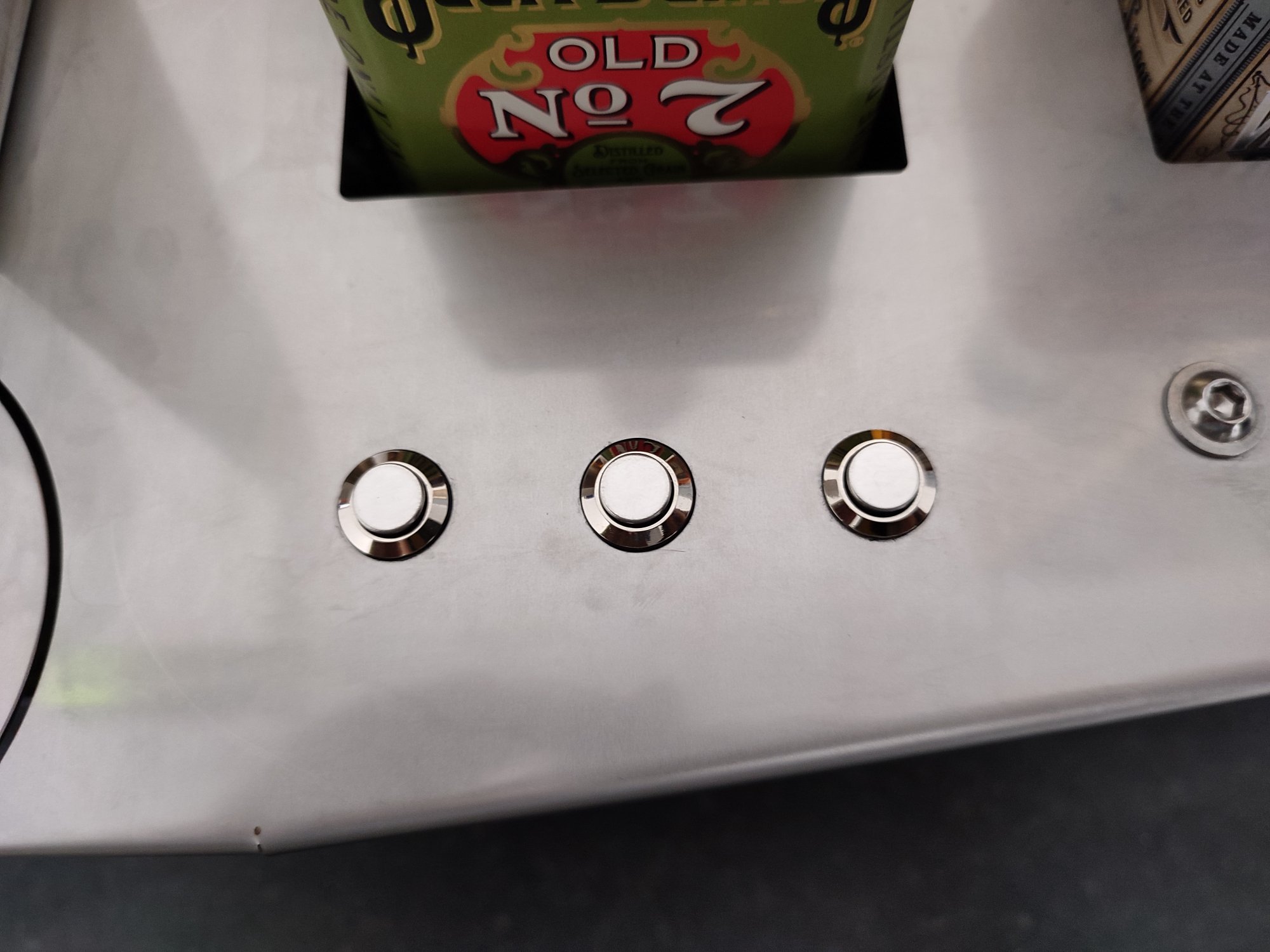

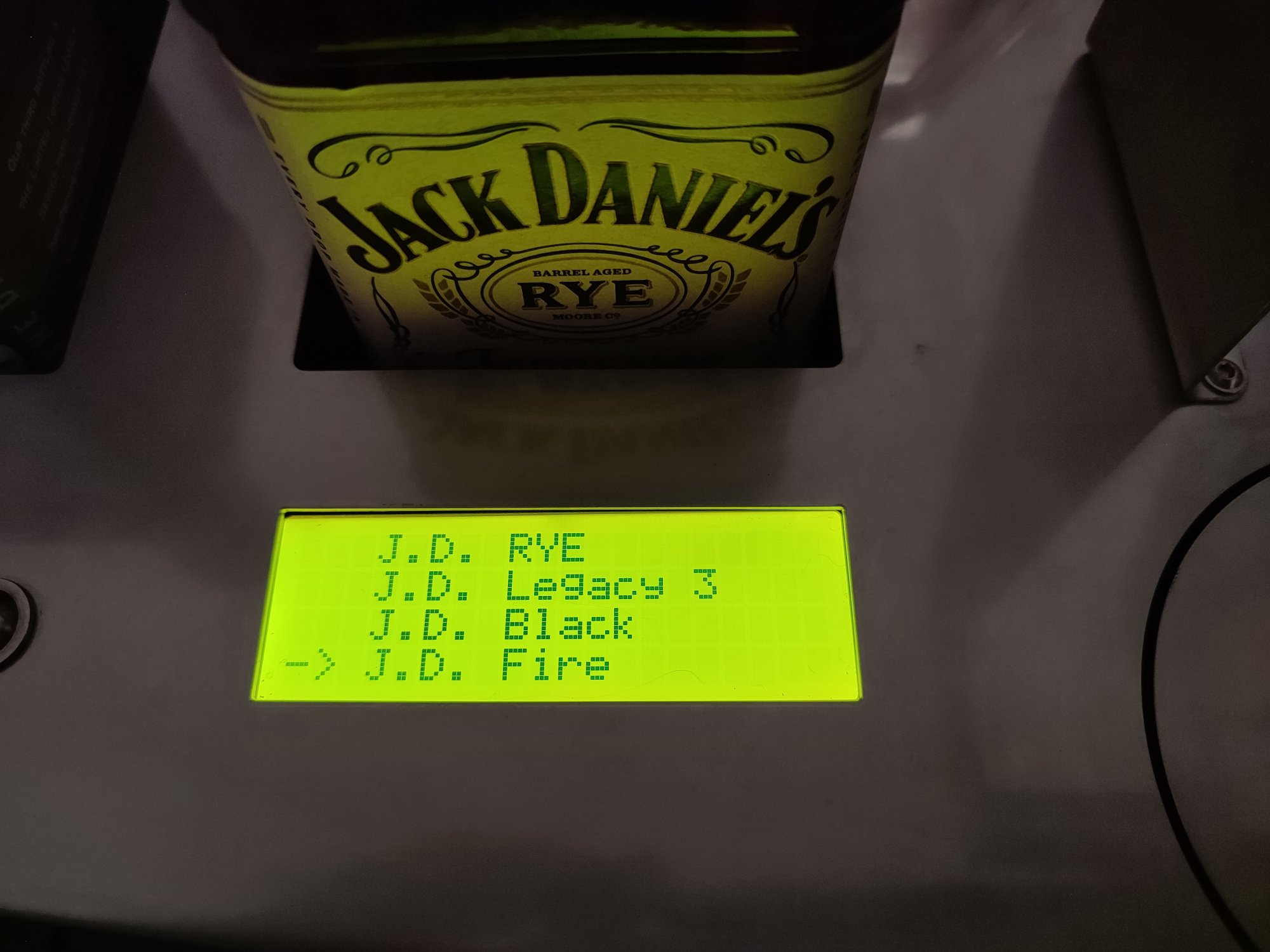

Układ sterowania zbudowano w oparciu o płytkę Arduino Leonardo. Wybór płytki był podyktowany aktualnie posiadaną płytką którą przeznaczyłem do zainstalowania w tym projekcie. Zasilanie składa się z zasilacza dedykowanego do płytki Arduino Leonardo oraz dodatkowego zasilacza dla obwodów pompki i wyspy zaworowej. Celowo rozdzielono obwody gdyż występowały zakłócenia w korzystaniu z zasilania z płytki Arduino dla całego projektu. Wyświetlacz LCD 20x4 służy jako interfejs z użytkownikiem. Podłączenie wyświetlacza zrealizowano za pomocą I2C. Na wyświetlaczu wyświetlany jest aktualnie wybrany napój. Do wyboru napoju służą trzy przyciski z których patrząc od lewej jest „menu w dół”, kolejny „menu w górę i skrajny po prawej „zatwierdź”. Układ pneumatyczny składa się z pompki membranowej zasilanej napięciem 12 V DC.

Do uruchamiania pompki zastosowano osobną płytkę z pojedynczym przekaźnikiem. Powietrze z pompki za pomocą wężyka podłączone jest do wyspy zaworowej składającej się z ośmiu zaworów 3/2. Kluczowe jest odpowietrzanie się zaworów po zdjęciu zasilania z danego zaworu. Odpowietrzanie powoduje szybkie zatrzymanie dozowania cieczy. Wyspę zaworową podłączono pośrednio poprzez płytkę z ośmioma przekaźnikami.

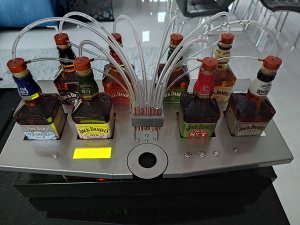

Po wysterowaniu konkretnego zaworu powietrze podawane jest wężykiem do butelki w przestrzeń nad ciecz. Zwiększenie ciśnienia nad cieczą w butelce wywołuje efekt wypychania cieczy poprzez wężyk zanurzony w niej i dalej skierowany nad szklankę. Wykorzystanie wypychania cieczy nadciśnieniem jest korzystne z punktu widzenia higieny wężyków. Wężyk oprawiony w korek uniwersalny można w łatwy sposób zdemontować i umyć.

Odmierzanie ilości cieczy w szklance zrealizowano za pomocą tensometru i płytki HX711. Każdorazowo po postawieniu szklanki w miejscu dozowania układ jest tarowany. Dzięki temu można używać różnych szklanek jak i różnych ilości lodu w szklance. W obecnej wersji dozownik został zaprogramowany do odmierzenia 50ml cieczy w odniesieniu do wagi dla konkretnie wybranej butelki. Istnieje możliwość zaprogramowania dozownika tak aby móc dozować różne ilości oraz dozować z różnych butelek w określonej przez programistę kolejności i ilości. Daje to możliwość mieszania cieczy czyli przygotowania różnych drinków.

• Film z kalibracji: https://www.youtube.com/shorts/-iVTEKsjRtQ
• Film z przykładowego działania układu:


[Treker (Damian Szymański)]

Dziękuję za opis i gratuluję ciekawego DIY! Właśnie zatwierdziłem ten temat, więc projekt jest już widoczny publicznie. Jeśli chcesz, aby Twój projekt wziął udział w naszej akcji rabatowej (50 zł do sklepu Botland) to upewnij się, że link do tego tematu umieściłeś w tym miejscu 🚀

Dnia 12.11.2022 o 22:43, MarSzat napisał:

Z racji że moja przygoda z Arduino zaczęła się od kursu na Forbocie...

Miło słyszeć, że kursy były pomocne i możesz dzięki nim tworzyć praktyczne projekty 🚀 Zachęcam do opisywania kolejnych DIY!



[Dambox]

Cześć, bardzo spodobał mi się twój pomysł z wykorzystaniem pompy i wyspy zaworowej.

Czy mógłbyś bardziej szczegółowo opisać jak ja wykonałeś ewentualnie podesłał zdjęcia lub instrukcje jak wykonać to samodzielnie ?

Z góry dziękuję !

[MarSzat]

Cześć,

Pompkę zakupiłem w internecie. Pompka membranowa na 12V DC. Wyspa zaworowa to również gotowy element stosowany w pneumatyce, kupiłem używaną która ma 8 elektrozaworów z cewką na 12V DC.
