MiniConsole V3

[Treker (Damian Szymański)]

@MR1979 świetnie to wygląda, STM wydaje się wręcz gigantyczny. Powodzenia i czekamy na dalsze aktualizacje!

[ethanak]

Ja bym się tymi kablami do głośników nie przejmował - wyprowadzenia powinny być jak najbliżej wyjść wzmacniacza. W razie konieczności przewód można zaekranować albo puścić centymetr dalej, ze ścieżką może być gorzej 🙂



[MR1979]

9 godzin temu, Treker napisał:

@MR1979 świetnie to wygląda, STM wydaje się wręcz gigantyczny. Powodzenia i czekamy na dalsze aktualizacje!

Faktycznie LQFP208 jest ogromny. Mimo tej wielkości wykorzystałem wszystkie wyjścia/wejścia układu. Nie ostał się nawet jeden wolny GPIO.

11 minut temu, ethanak napisał:

Ja bym się tymi kablami do głośników nie przejmował - wyprowadzenia powinny być jak najbliżej wyjść wzmacniacza. W razie konieczności przewód można zaekranować albo puścić centymetr dalej, ze ścieżką może być gorzej 🙂



Niby tak, ale gdzieś z tyłu głowy zawsze będę miał tą myśl że w środku tej konsolki są dwa niestarannie ułożone przewody głośnikowe :))


Edytowano Grudzień 27, 2022 przez MR1979

[ethanak]

To je ułóż starannie i śpij spokojnie 🙂

Pytanie kontrolne: czy przed zmontowaniem i uruchomieniem konsoli masz stuprocentową pewność, że kable/ścieżki poprowadzone ślicznie i starannie przez całą płytkę nie będą źródłem jakichś nieoczekiwanych zakłóceń?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[MR1979]

@ethanak Takiej pewności nie mam 🙂 Jak doświadczę jakiegoś niespodziewanego działania, to zacznę szukać.

Przy projektowaniu PCB starałem się wykorzystać wszystko co się do tej pory nauczyłem aby zminimalizować ryzyko:
- 6 warstwowa PCB z kontrolą impedancji (Signal, GND, Slow Signal, Vdd, GND, Signal). Impedancje policzone dla linii sygnałowej (50Ohm) i USB(90Ohm różnicowa).
- Warstwy GND są ciągłe na całej powierzchni
- Via stitching dla warstw GND
- Dodatkowa via dla GND w sytuacjach gdy przechodzę sygnałem między warstwami
- Blok zasilania, blok cyfrowy i blok audio w oddzielnych strefach PCB. Oddalone od siebie.
- Kondensatory decoupling zgodnie z dokumentacją układów i umieszczone najbliżej jak to dla mnie technicznie wykonalne

Pozdr,
Marek

Edytowano Grudzień 27, 2022 przez MR1979

[pmochocki]

2 godziny temu, MR1979 napisał:

Niby tak, ale gdzieś z tyłu głowy zawsze będę miał tą myśl że w środku tej konsolki są dwa niestarannie ułożone przewody głośnikowe :))

Życzę Tobie, aby to był jedyny problem z tą konsolą.

2 godziny temu, MR1979 napisał:

Faktycznie LQFP208 jest ogromny. Mimo tej wielkości wykorzystałem wszystkie wyjścia/wejścia układu. Nie ostał się nawet jeden wolny GPIO.

To też robi wrażenie.

[Treker (Damian Szymański)]

13 godzin temu, MR1979 napisał:

Mimo tej wielkości wykorzystałem wszystkie wyjścia/wejścia układu. Nie ostał się nawet jeden wolny GPIO.

To mnie zaskoczyłeś! Musze się cofnąć i przeczytać wcześniejsze posty, aby zobaczyć na co te wszystkie GPIO poszły. Bo przyznam, że podświadomie myślałem, że układ jest taki duży ze względu na potrzebne peryferia/pamięci lub po prostu chciałeś go wykorzystać. Nie sądziłem, że jest cały wykorzystany - szok!

[MR1979]

Kolejne testy ukończone:

Dźwięk oraz odczyt z karty SD działają.

Poniżej krótkie demko:



7 godzin temu, Treker napisał:

To mnie zaskoczyłeś! Musze się cofnąć i przeczytać wcześniejsze posty, aby zobaczyć na co te wszystkie GPIO poszły. Bo przyznam, że podświadomie myślałem, że układ jest taki duży ze względu na potrzebne peryferia/pamięci lub po prostu chciałeś go wykorzystać. Nie sądziłem, że jest cały wykorzystany - szok!

To wcale nie jest takie trudne. Sama pamięć zajmuje 13 linii adresowych + 32 linie danych + zegar i pozostałe linie sterujące. Do tego LCD 24 linie danych + linie sterujące i zegar. A są jeszcze pamięć QSPI, interfejsy I2S, I2C, BLE, sterowanie zasilaniem, klawiatura itd..

Pozdrawiam 🙂

[MR1979]

Witam w nowym roku!

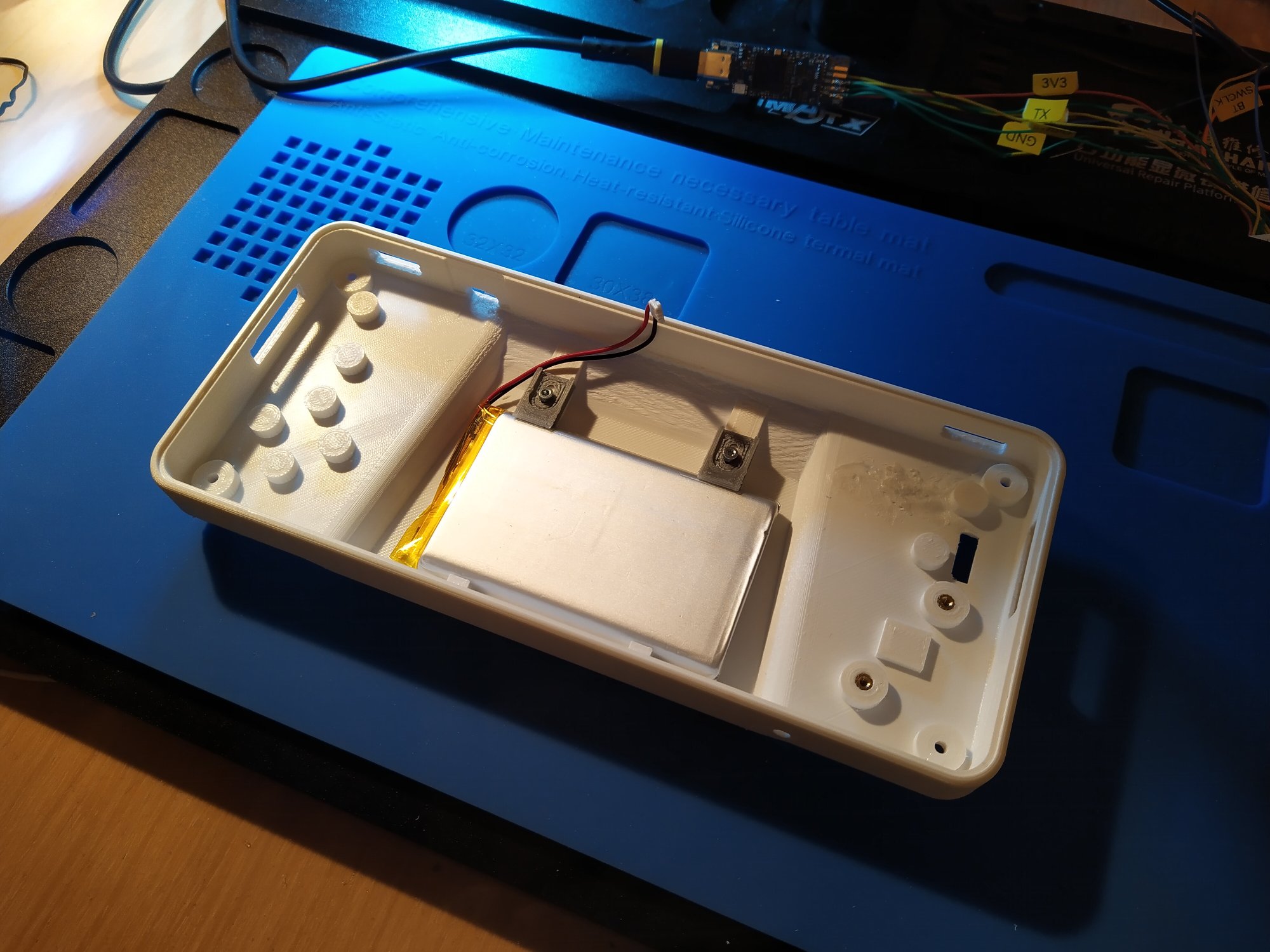

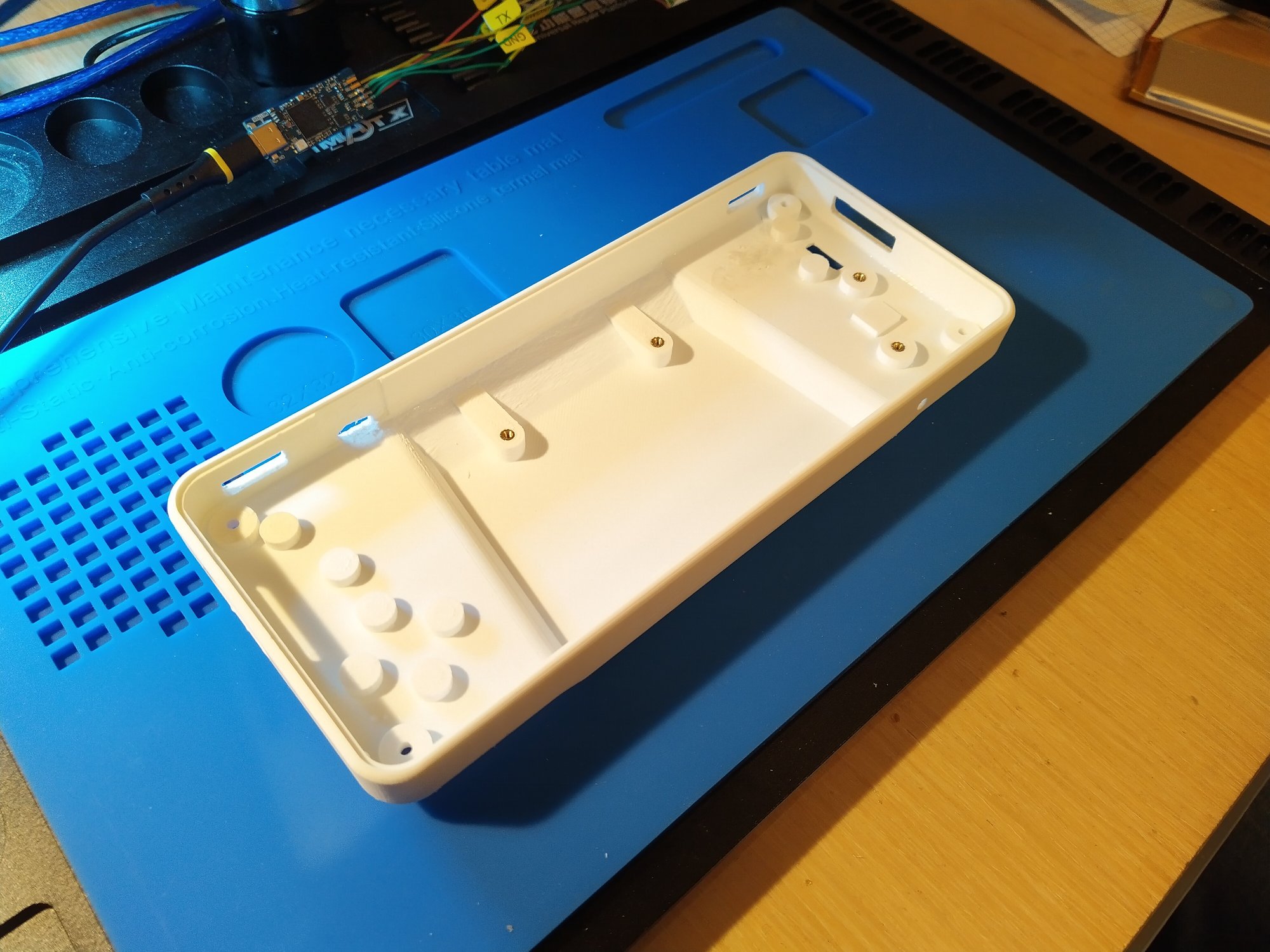

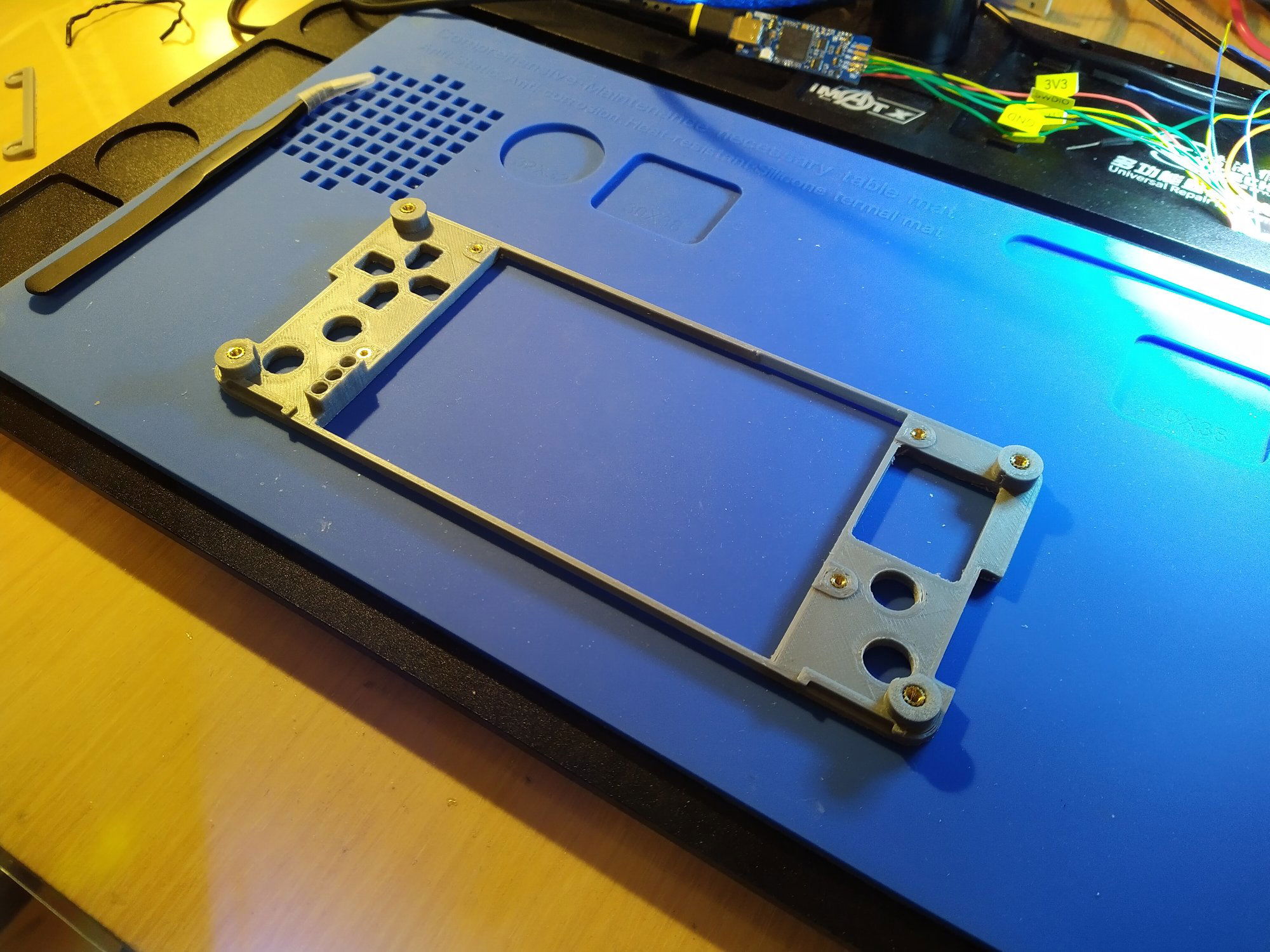

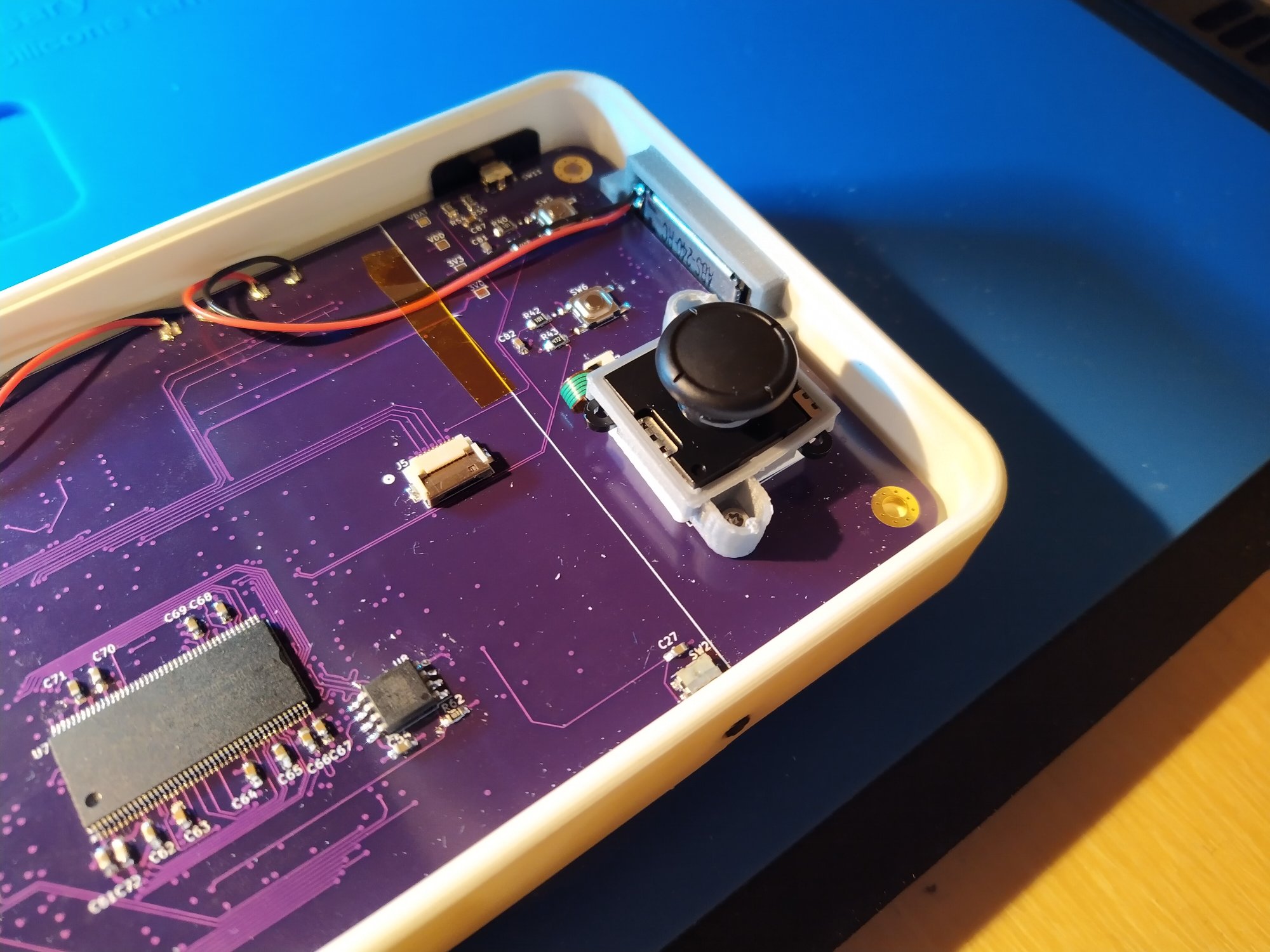

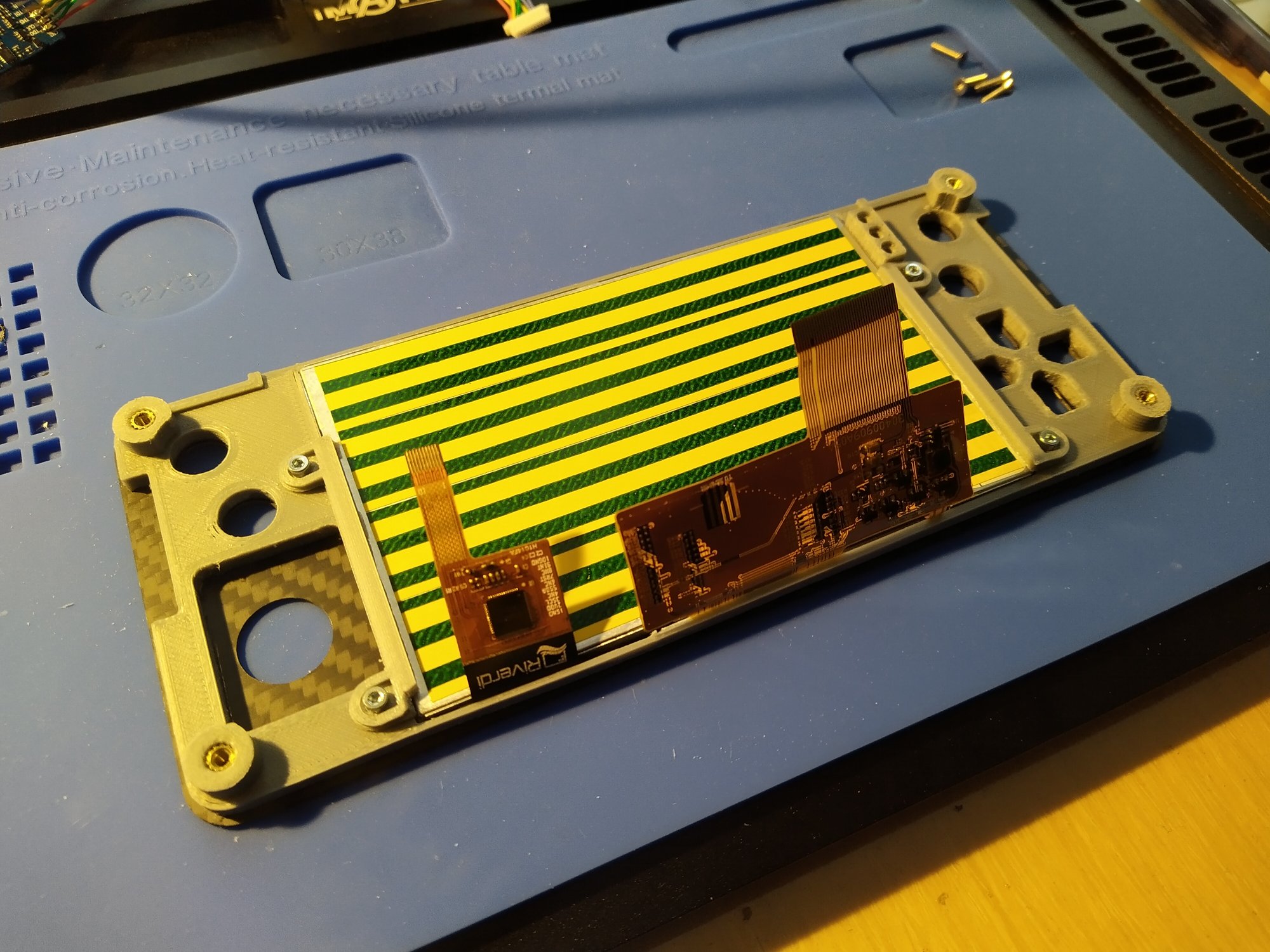

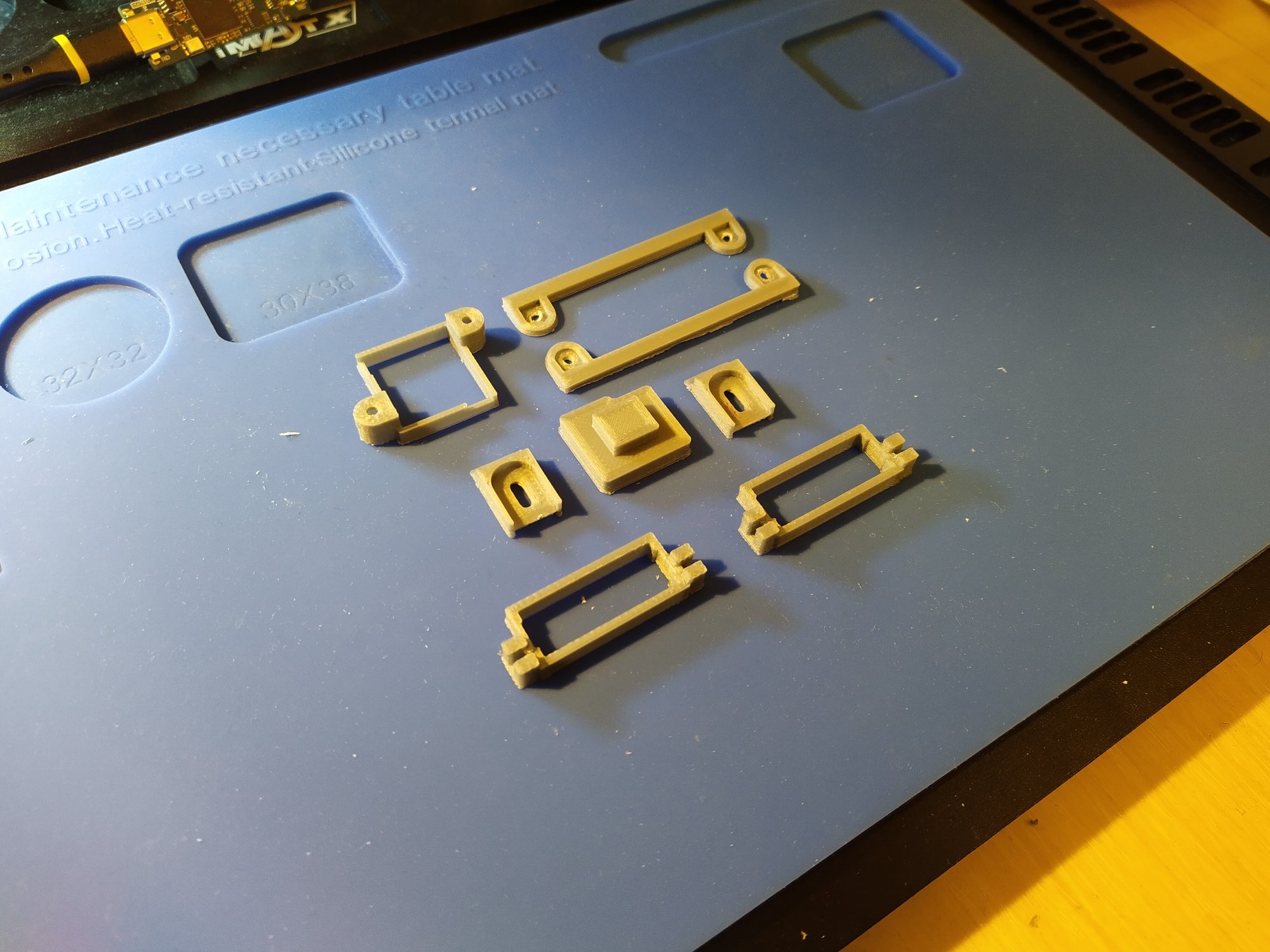

Montaż konsolki:

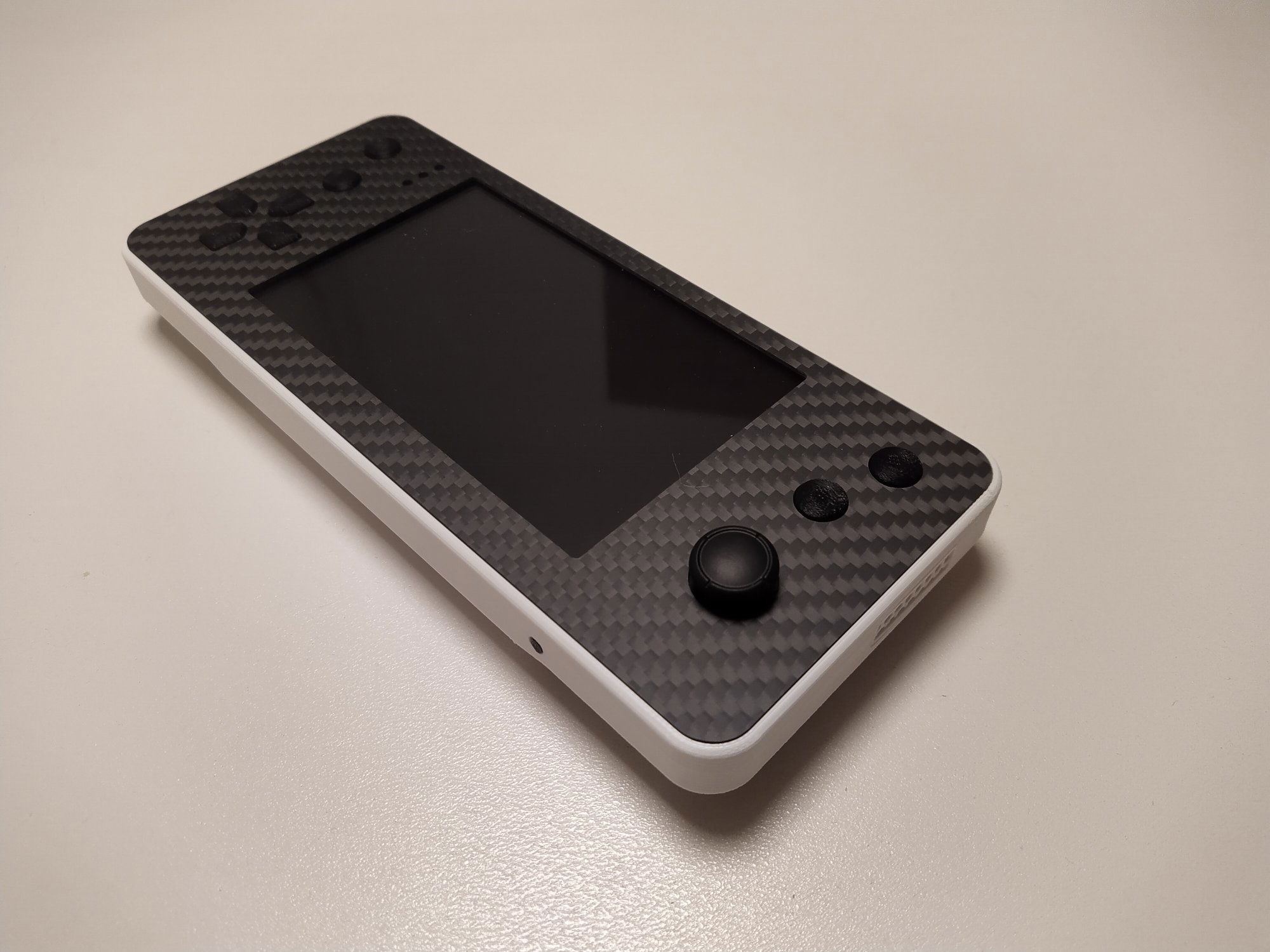

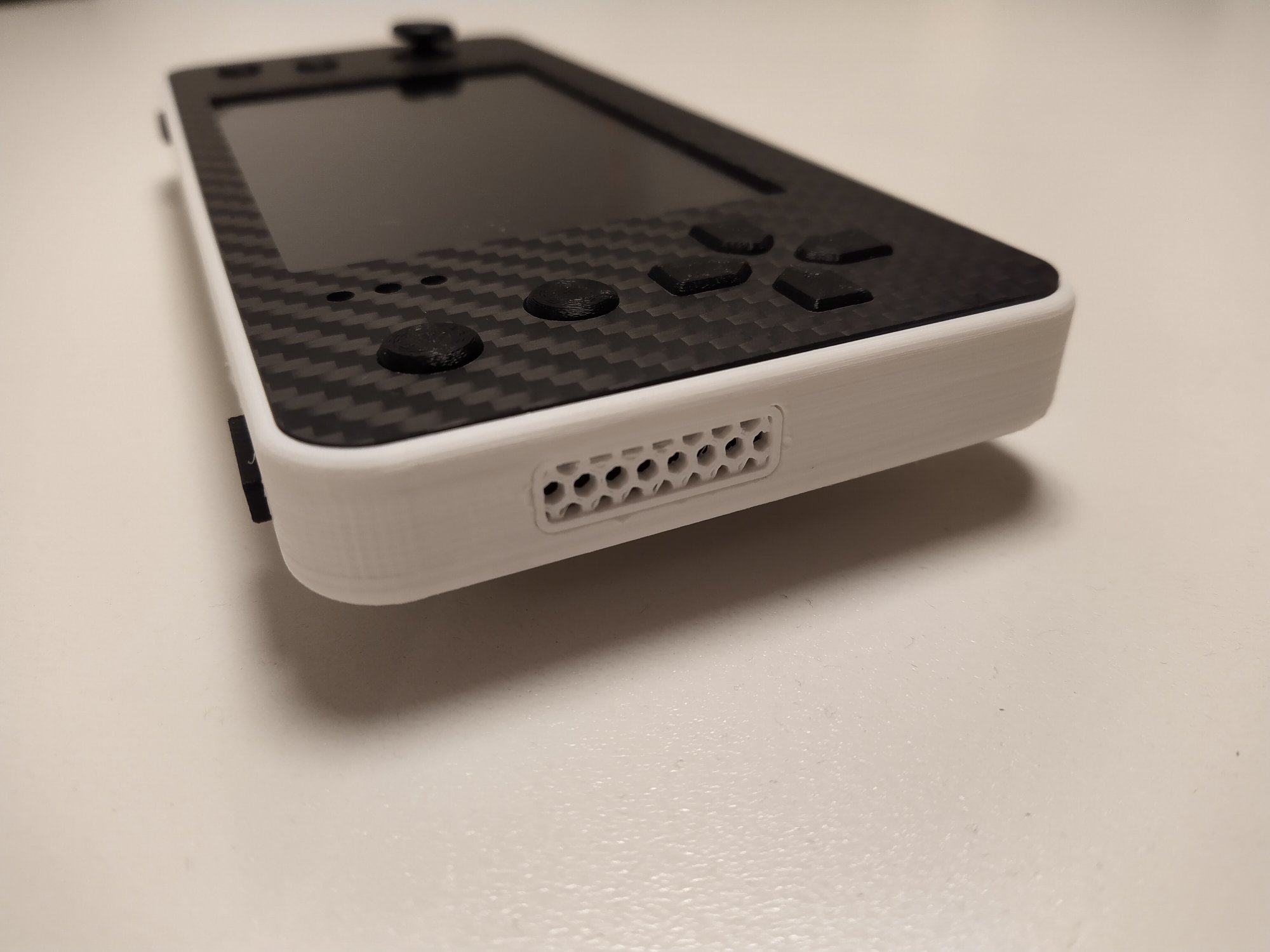

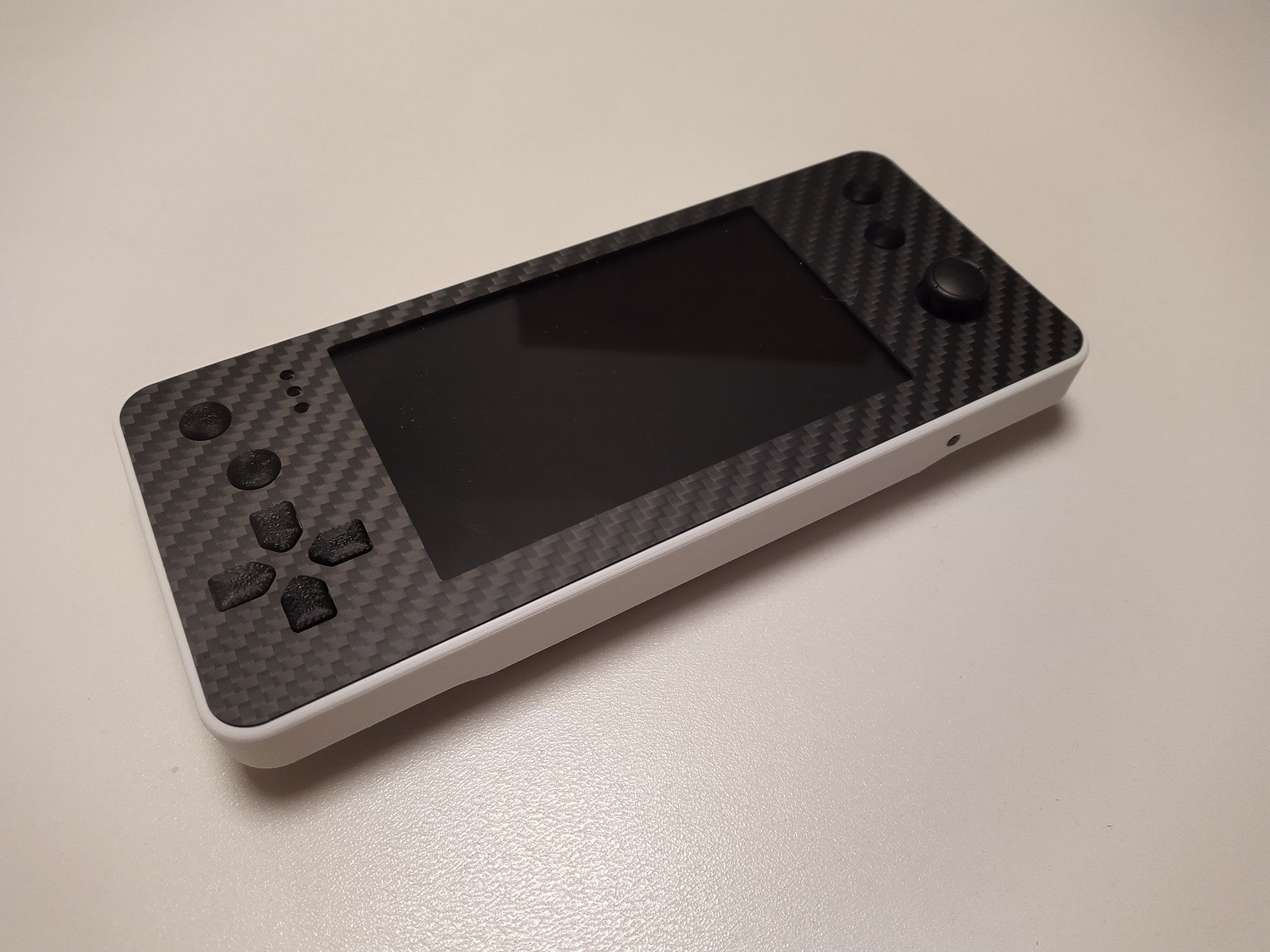

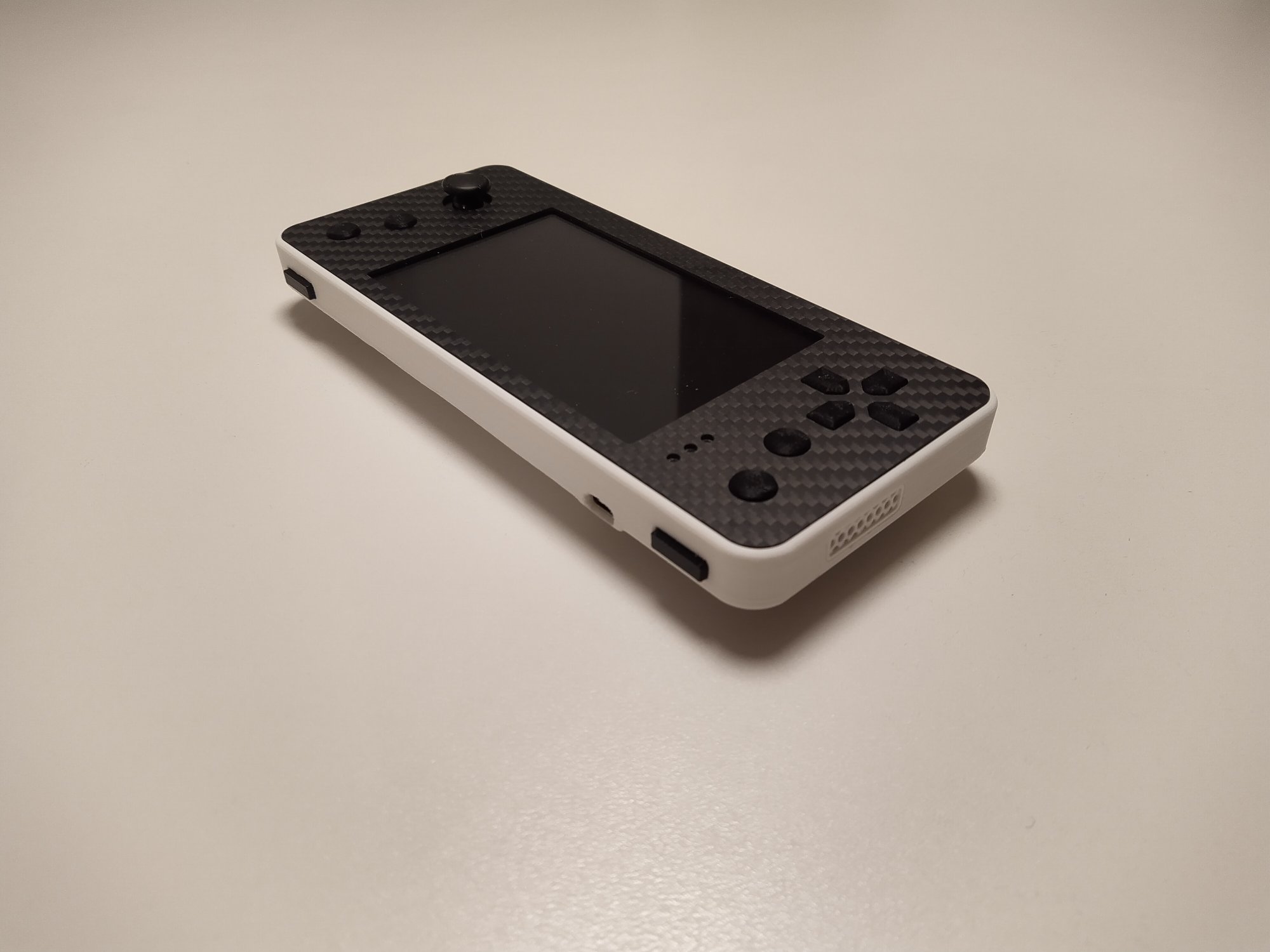

Gotowe urządzenie:
