Tokarka CNC mini

[skmskm]

Pierwsze toczenie:



[Treker (Damian Szymański)]

@skmskm wygląda dobrze, a jak Twoje pierwsze wrażenia? Zadowolony z efektu i wytoczonego detalu?

[skmskm]

17 minut temu, Treker napisał:

@skmskm wygląda dobrze, a jak Twoje pierwsze wrażenia? Zadowolony z efektu i wytoczonego detalu?

To jeszcze nie koniec pracy jeszcze musze zrobić konika/obudowę. Ale efekty są dobre, toczy bez problemu w aluminium.

Niestety servo z PID'em nie będzie, sterownik silnika DC to jakieś dziadostwo(silniki go przeciążały mimo że miał być wystarczająco mocny).

Ale encoder będzie działać do G33(gwintowania).

Wrzeciono będę zasilał zasilacza laboratoryjnego.

Na zasilaczu laboratoryjnym pobiera wrzeciono 5A/8V(40W), 700rpm(na tych ustawieniach toczyłem).



Edytowano Grudzień 29, 2022 przez skmskm

[skmskm]

Niestety grbl którego chciałem w grać nie działa z G33 poprawnie.
Napisałem własny soft działa z Candle, obsługuje G33/G0/G1/G92.
Tylko do tokarki nadaje się. Jedno popołudnie i jest.

lathe.zip

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[skmskm]

Nowsza wersja softu obsługuje:

M3/M4/M5

G0/G1/G2/G3/G4/G9/G20/G21/G90/G91/G17/G18/G19/G33/G32/G76

G50/G54/G55/G56/G57/G58/G59

Dodałem obsługę $$ jak w gerberze tylko nie wszystko jest aktywne(działa)

Ramps 1.4(kompatybilne z durzą gamą płytek) dodany do listy płytek.

Program obsługuje 5 osi(X,Y,Z,A,B).

W 100% kompatybilny z candle.

Plik:

lathe.zip





[skmskm]

Zrobiłem obudowę ze sklejki dla tokarki(pokryta olejem):

[Treker (Damian Szymański)]

@skmskm to co jeszcze zostało teraz do zrobienia?

[skmskm]

19 minut temu, Treker napisał:

@skmskm to co jeszcze zostało teraz do zrobienia?

Wsadzić maszynę do obudowy i zrobić konika(mam większość z części gotowych). Koniku otwór pod mk2 maszyna sama zrobi(mam specjalne wiertła skośne do tego). Konik będzie ręcznie sterowany.

Wolno mi idzie bo się zraniłem w rękę(straciłem czucie w części palca) teraz jest ciężko mi coś złapać lewą ręką(drobna rana trafiła w nerw).

Edytowano Luty 12, 2023 przez skmskm

[Treker (Damian Szymański)]

@skmskm oj, to dużo zdrowia! Uszkodziłeś sobie nerw podczas pracy z tą tokarką?

[skmskm]

1 godzinę temu, Treker napisał:

@skmskm oj, to dużo zdrowia! Uszkodziłeś sobie nerw podczas pracy z tą tokarką?

Nie w trakcie budowy, robiłem coś w drzewie i tak wyszło.

[skmskm]

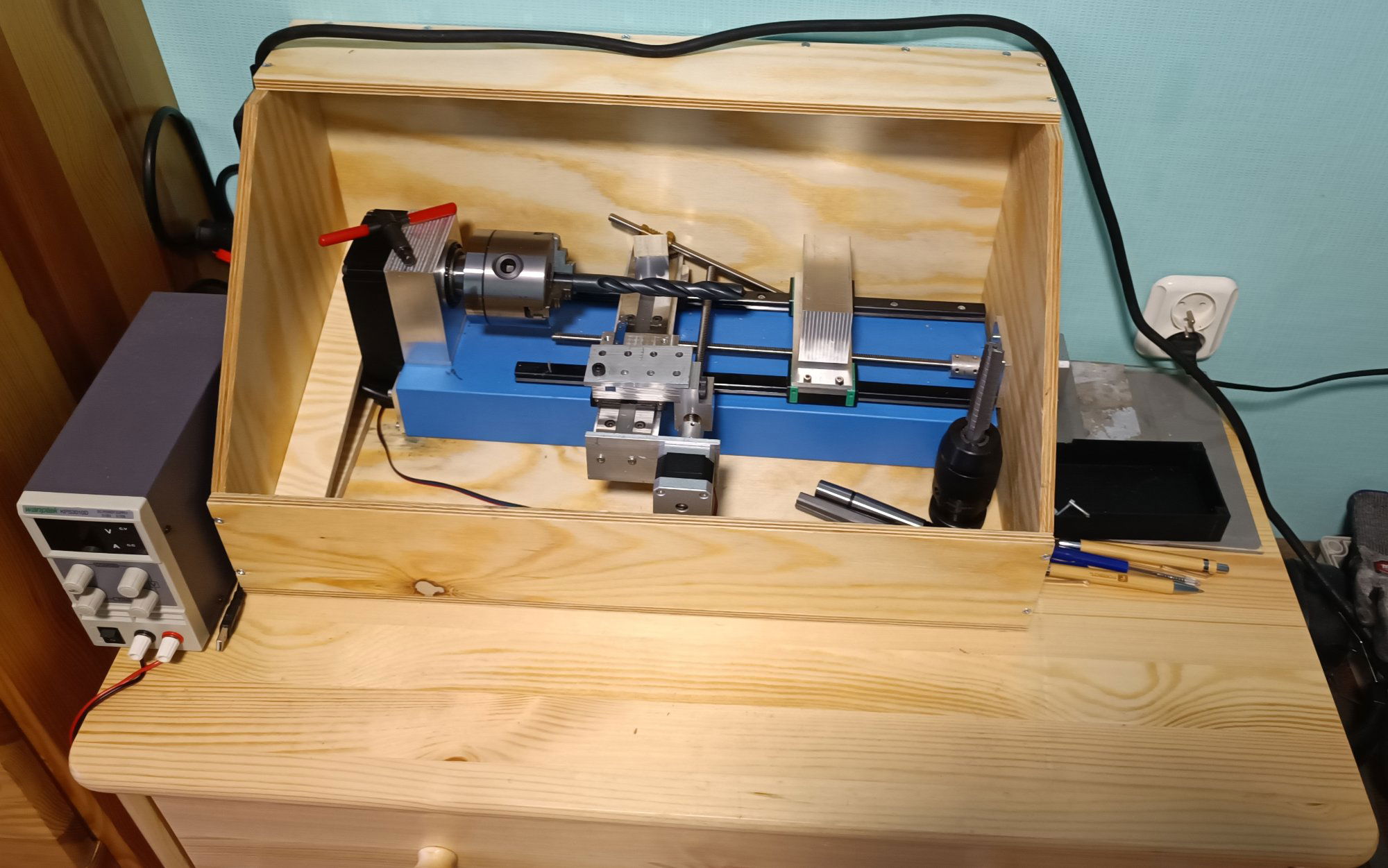

Maszyna wstawiona w obudowę:

Zacząłem robić konika.

[matsobdev]

Albo tak 😄

[amisztal0]

@skmskm Minęło już trochę czasu od ostatniego wpisu. Czy udało się wykonać konika?

[skmskm]

Tak zrobiłem go:

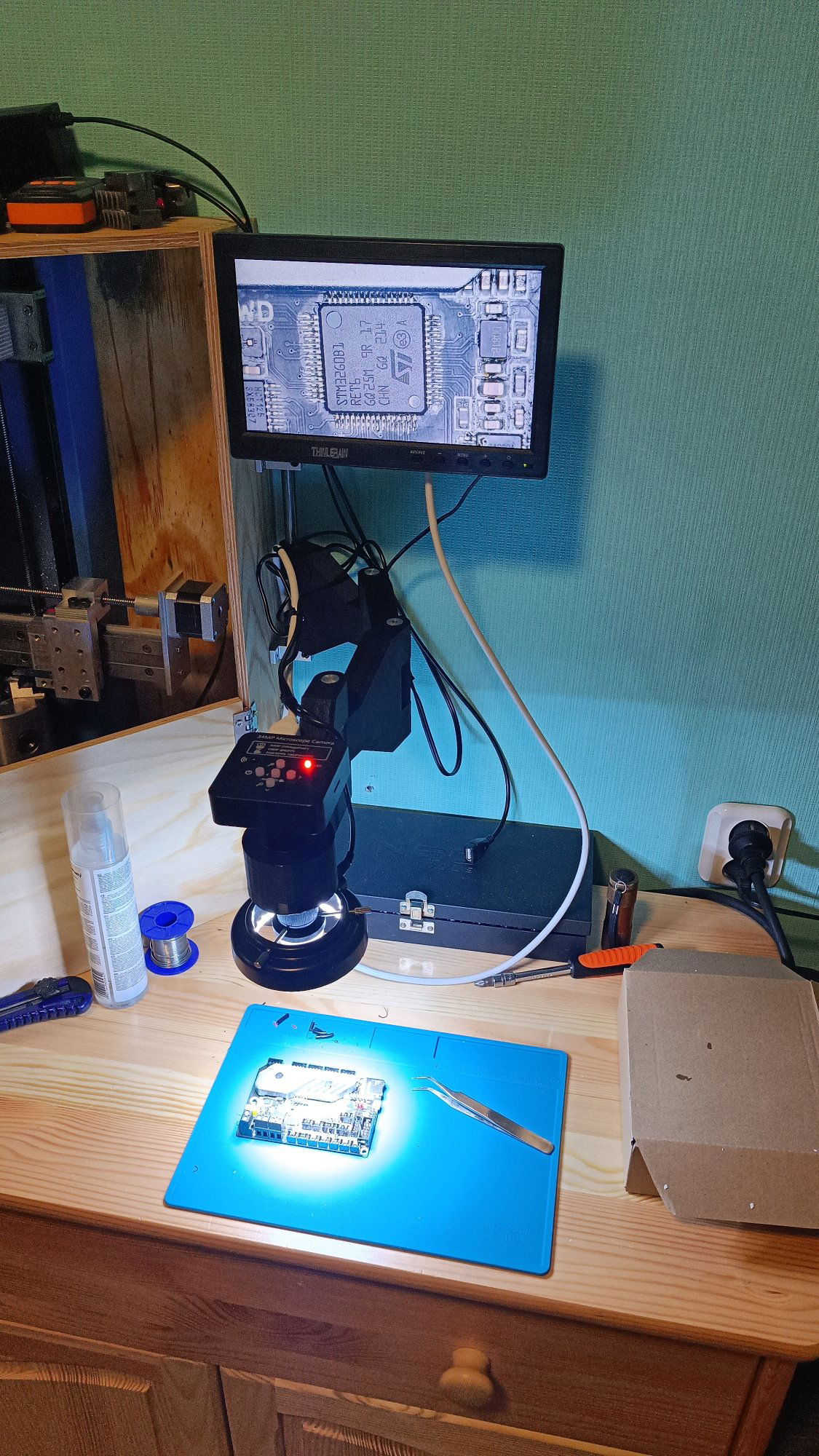

I domontowałem do boku tokarki mikroskop cyfrowy z monitorem:

[amisztal0]

Kawał porządnej roboty.
