Licznik do gier racingowych na bazie Arduino od Audi A3

[MattechPC]

Cześć wszystkim!

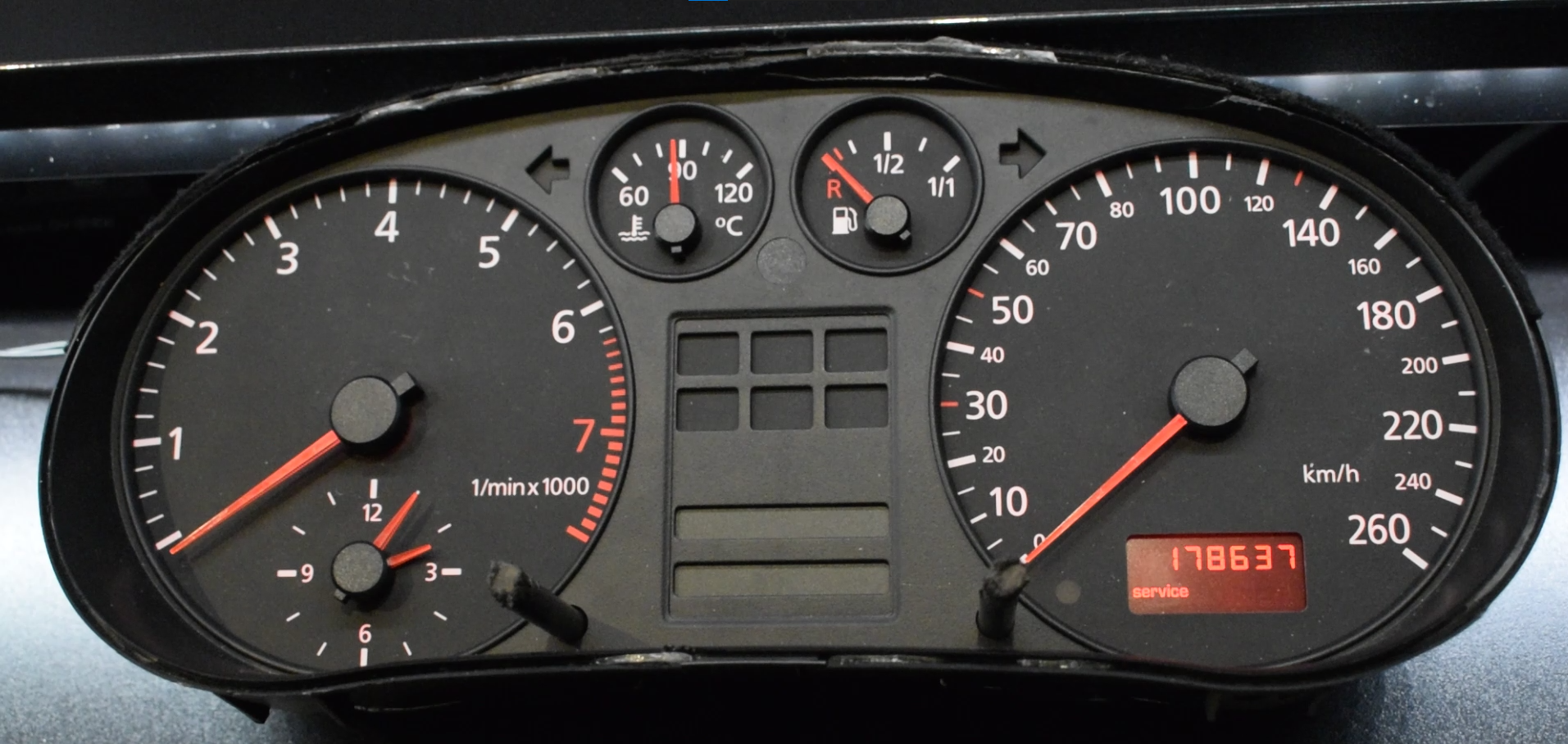

Dawno dawno temu założyłem na forum wątek o budowie licznika z forda galaxy. Ku mojemu zdziwieniu mój projekt został wybrany jako DIY miesiąca więc postanowiłem pochwalić się kolejnym projektem. Jest to licznik od Audi A3 najprawdopodobniej I generacji.

Do wykonania projektu potrzeba:

• licznik
• arduino
• zasilacz 12v (min 0.5A)
• przewody połączeniowe

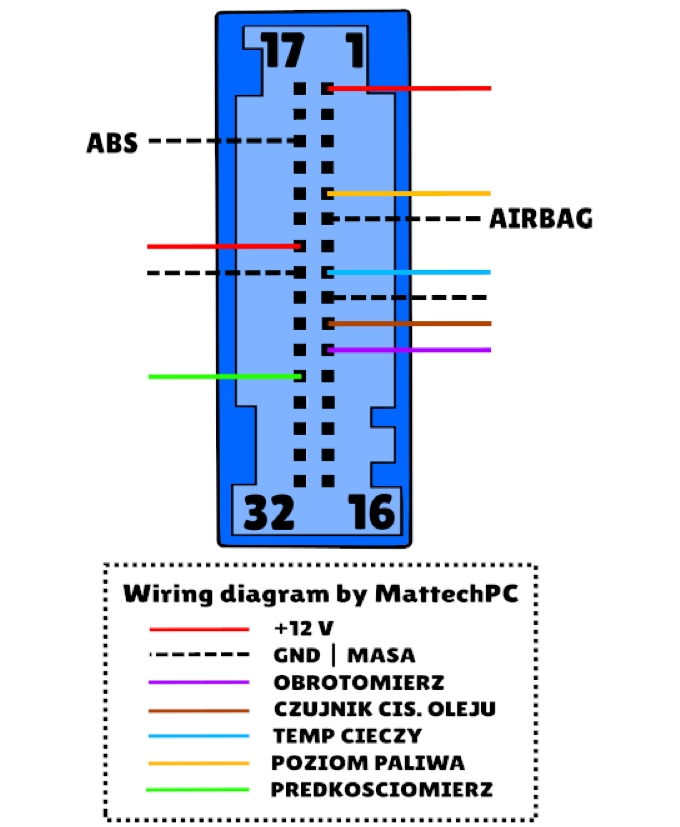

Z tyłu licznika znajdują się 2 wtyczki - niebieska oraz zielona. Aby ożywić licznik i zmusić go do współpracy wystarczy wykorzystać tylko niebieską wtyczkę.

12V należy podać na pin nr 1 oraz 23, masę podłączyłem do pinu 9 i 24. Kolejne 2 przewody oznaczone jako masa służą do wygaszenia błędu posuszek powietrznych i układu ABS (pin 6 i 19).

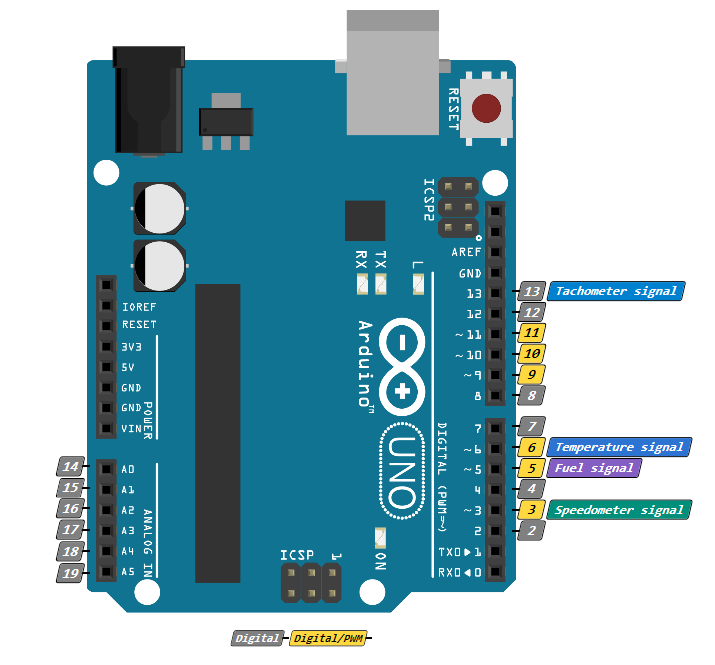

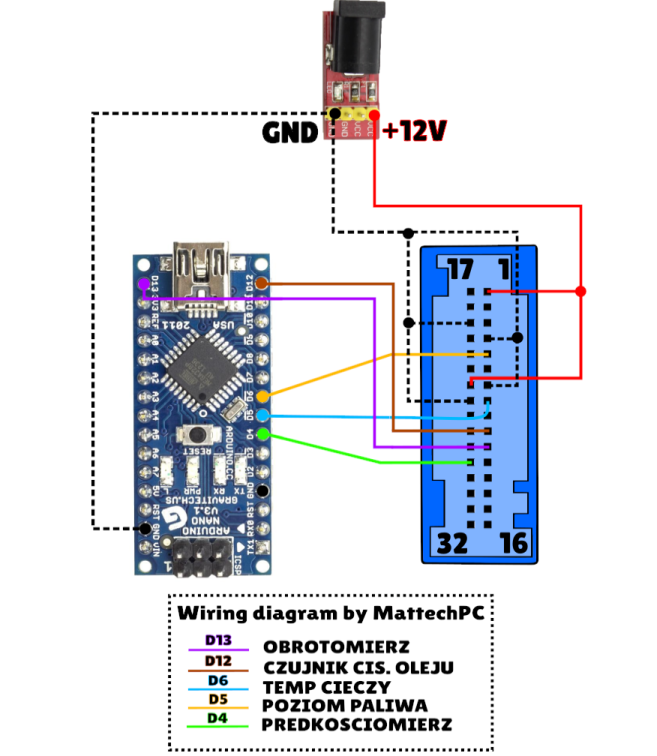

Kolejnym krokiem będzie połączenie licznika z Arduino. Pin D13 łączę z pinem 11 niebieskiej wtyczki, D12 -> 10, D6 -> 5, D5 -> 8, D4 -> 28. W przypadku niepoprawnego działania prędkośiomierza należy przepiąć przewód prędkościomierza z pinu D4 na D3 który wspiera modulację PWM. Należy także pamiętać o połączaniu masy zasilacza z pinem GND na Arduino.

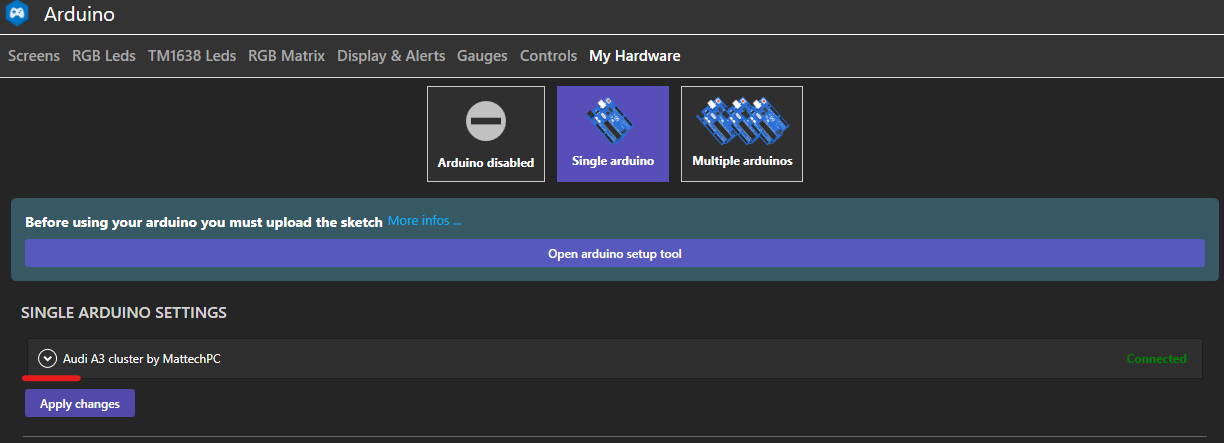

Gdy całe okablowanie jest już podpięte a oprogramowanie SimHub zainstalowane to przedostatnim krokiem będzie zaprogramowanie mikrokontrolera. Przechodzę do zakładki "Arduino", wybieram "My Hardware" i zaznaczam opcję "Single Arduino". Następnie klikam na duży przycisk "Open arduino setup tool" i przypisuję piny tak jak na poniższej grafice.

Następnie w prawym górnym rogu odnajduję przycisk "File" i klikam na niego a z rozwiniętej listy wybieram "Open in arduino IDE".



W Arduino IDE wybieram "CustomProtocol.h", usuwam cały kod i wklejam ten:

#ifndef __SHCUSTOMPROTOCOL_H__
#define __SHCUSTOMPROTOCOL_H__

#include <Arduino.h>

class SHCustomProtocol {
private:
int olej = 12;
int olej_status;
public:

	void setup() {
    pinMode (olej, OUTPUT);
    digitalWrite(olej, HIGH);
	}


	void read() {
	olej_status = FlowSerialReadStringUntil('\n').toInt(); //odczyt stanu aktywacji
	}

	void loop() {
  if(olej_status == 1){
    digitalWrite(olej,LOW);
  }
  else{
    digitalWrite(olej,HIGH);
  }
	}

	void idle() {
	}
};

#endif

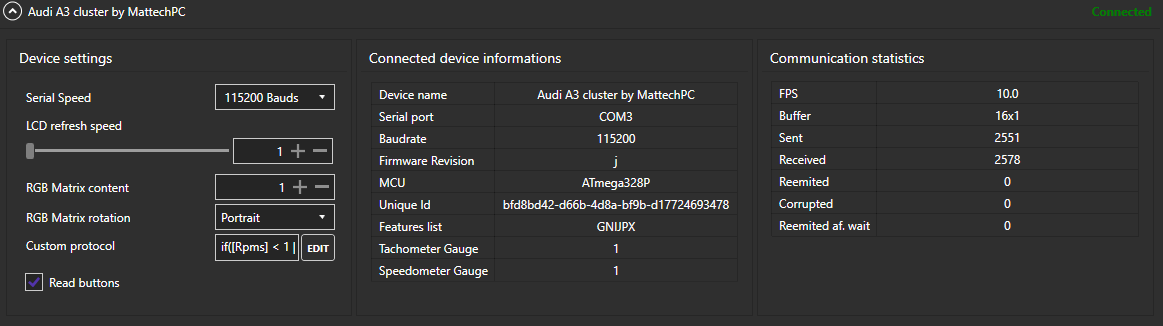

Następnie wgrywam kod na płytkę i powracam do zakładki "My Hardware" w SimHubie. Odnajduję wykryte przez oprogramowanie Arduino i rozwijam listę przyciskiem podkreślonym na czerwono.

Po rozwinięciu listy klikam na przycisk "EDIT", wybieram "Computed value" i wklejam kod:

if([Rpms] < 1 || [DataCorePlugin.GamePaused] == 1 || [DataCorePlugin.GameRunning] == 0, '0', '1')

Zatwierdzam przyciskiem "OK" a następnie klikam "Apply Changes". Kod wklejany do Arduino IDE oraz formułka powyżej ma za zadanie zmieniać stan pinu 12 i symulować poprawne ciśnienie oleju. Gdy licznik wykryje obroty oczekuje stanu niskiego, gdy licznik wykryje brak obrotów oczekuje stanu wysokiego. W przeciwnym wypadku zapali się kontrolka zbyt niskiego ciśnienia oleju oraz buzzer zacznie piszczeć. Buzzer znajdujący się w liczniku będzie uprzykrzać życie użytkownikowi dlatego polecam rozebrać licznik i wylutować go lub chociaż obciąć jedną z nóżek głośniczka.

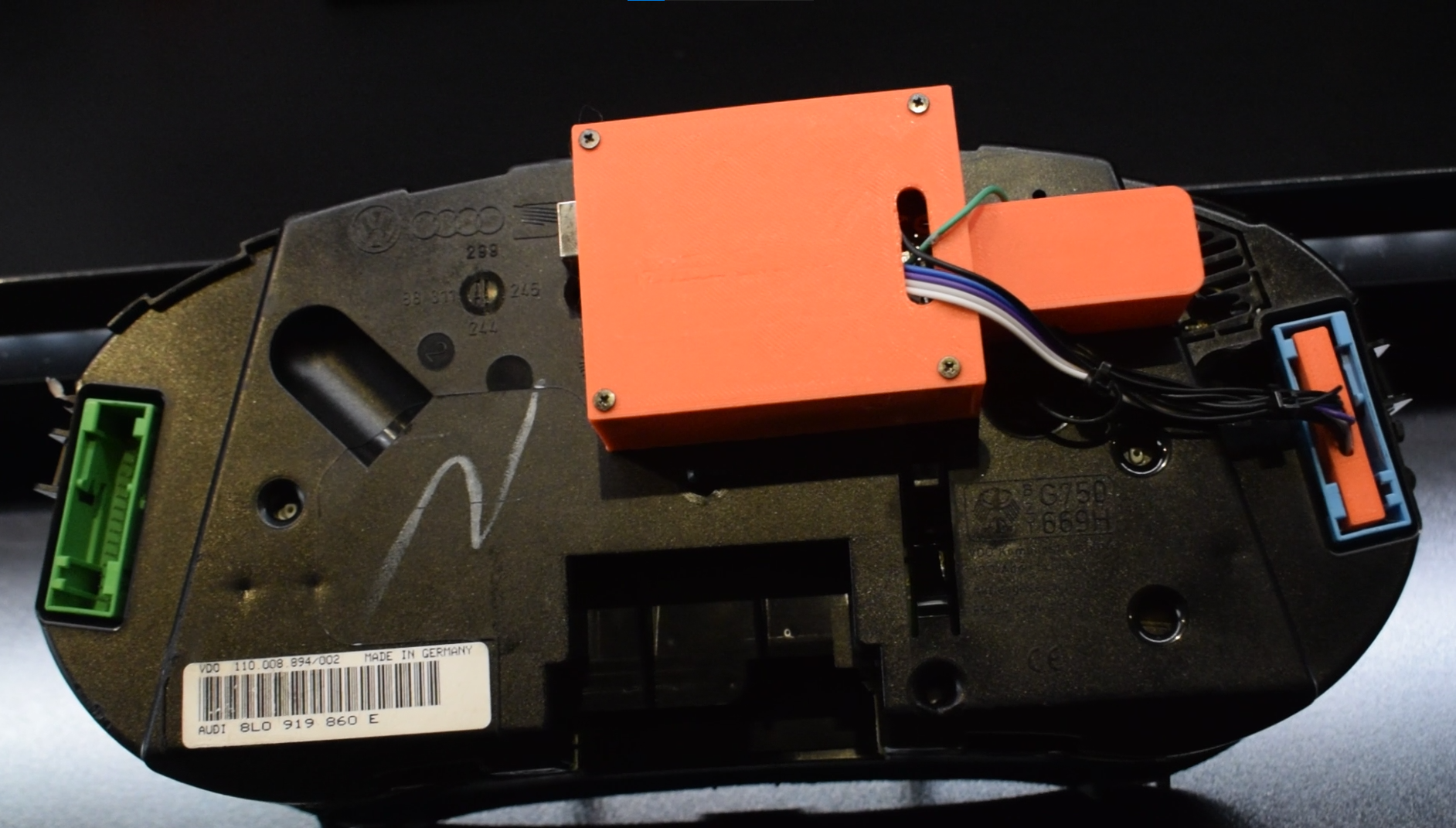

Gotowy projekt prezentuje się tak:

Dla większej estetyki projektu wydrukowałem na drukarce 3D prostą obudowę do Arduino, malutką obudowę w której połączyłem wszystkie przewody zasilające i zamontowałem gniazdo DC 5.5mm oraz wtyczkę do której powpinałem przewody.

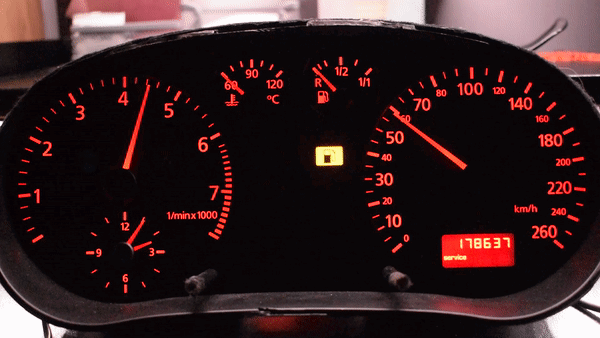

Umieszczam także krótki GIF przedstawiający działanie licznika:

Jeśli chcesz uzyskać jeszcze więcej informacji lub zobaczyć działanie licznika w Forzie Horizon 4 oraz ETS2 to zapraszam Cię do poradnika który przygotowałem.



Zaznaczę też, że nie jest to moje ostatnie słowo w kwestii podłączania liczników samochodowych  Niedługo na forum opiszę podłączenie licznika od Passata oraz w przyszłości podłączenie licznika na szynie CAN jednak jest to projekt bardzo czasochłonny.







[Treker (Damian Szymański)]

@MattechPC dzięki za opis ciekawe DIY  Takie projekty są interesujące dla wielu osób, które nie mają żadnej styczności z elektroniką, więc na pewno będzie to pomocne dla początkujących.

[Radek_sl]

Świetny projekt, a czy myślałeś żeby go zrobić na wyświetlaczu ? Możnaby coś takiego zastosować w starszych autach jako bajer.

[Treker (Damian Szymański)]

@Radek_sl witam na forum Pewnie autor później sam się wypowie, ale ogólnie w tych projektach chodzi właśnie głównie o to, aby wykorzystać prawdziwe wskaźniki i podłączyć je np. do komputera. To świetny dodatek do gier, w których ściga się danym samochodem

[MattechPC]

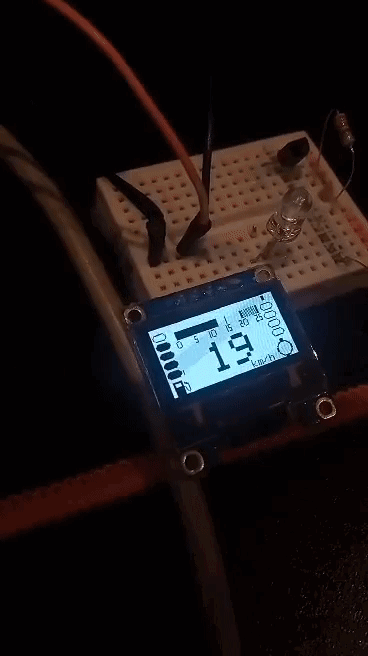

@Radek_sl jak słusznie zauważył Treker projekt ten jest kierowany głównie do obsługi przez komputery. Jednak po napisaniu kodu od nowa dałoby radę podłączyć to do starszych samochodów  To jest mój prototyp który stworzyłem w wakacje do gry Euro Truck SImulator 2 i zamiast licznika samochodowego wykorzystuje on mały wyświetlacz OLED. Nowsze samochody które komunikują się z licznikiem po szynie CAN są również do opanowania jednak transmisja jest strasznie szybka i czasem może pojawić się błędny odczyt.
