Naprzemiennie świecące diody na komparatorze LM311


Filip129

Pomocna odpowiedź

Witam,

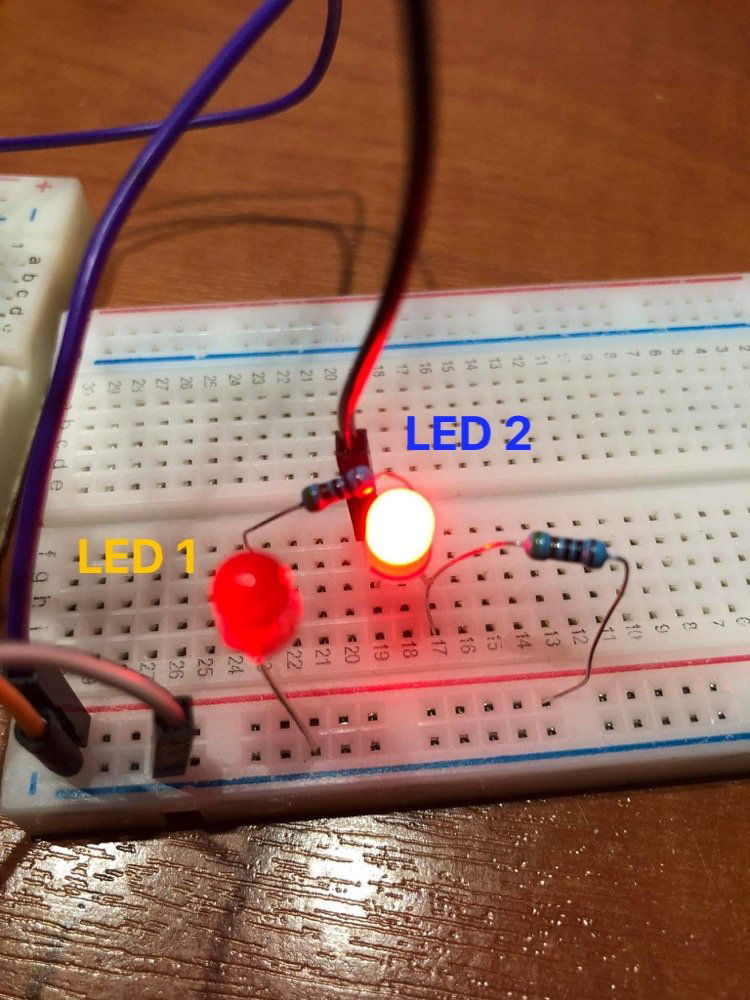

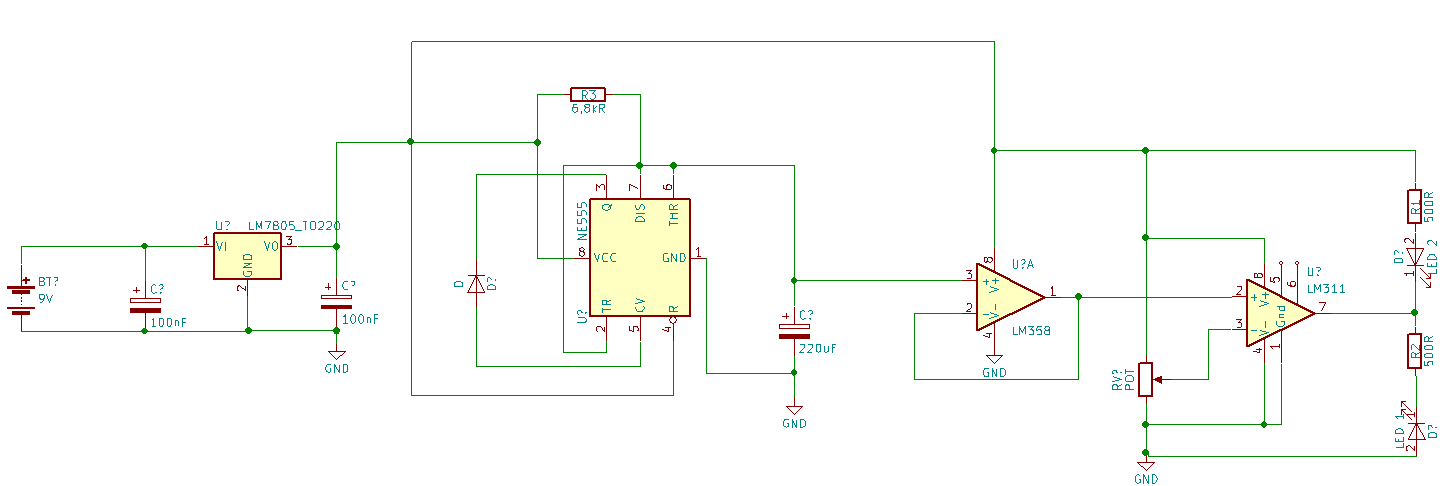

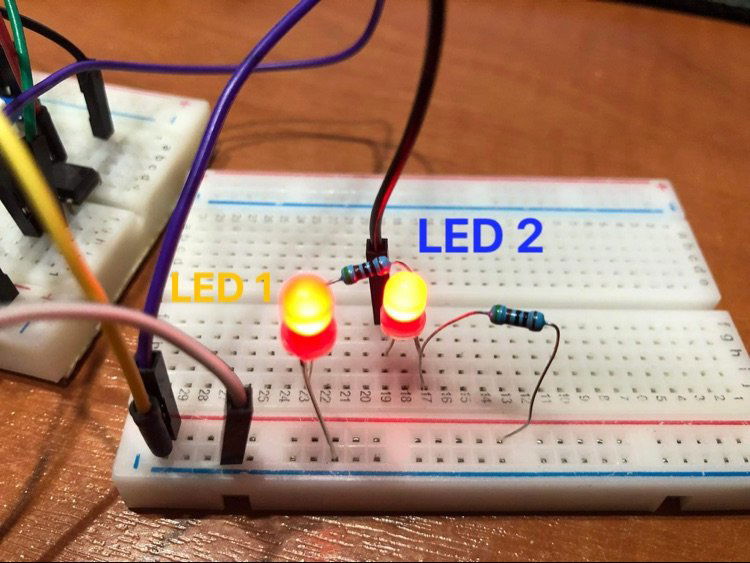

Jestem w trakcie realizacji projektu na studia, który polega sterowaniu świeceniem diod LED za pomocą sygnału PWM. Przy pomocy NE555 oraz wtórnika napięciowego utworzyłem przebieg piłokształtny, który wchodzi na wejście nieodwracające komparatora LM311. Napięcie na wejściu odwracającym jest regulowany poprzez potencjometr. Takim działaniem uzyskuje na wyjściu komparatora przebieg prostokątny o różnym wypełnieniu. Za wyjściem dołożyłem dwie diody LED z czego jedna ma świecić w chwili, gdy przebieg uzyskuje wartość maksymalną, natomiast druga świeci w momencie, gdy przebieg prostokątny jest równy zero. Po zmontowaniu układu na płytce stykowej dioda zwarta do masy(LED1) działa poprawnie - świeci w chwili "logicznej 1". Dioda, która połączona jest między +5V, a wyjściem komparatora(LED2) świeci cały czas, lecz w chwili "logicznego 1" delikatnie jasność maleje, a powinna kompletnie gasnąć. Kwestia tego, by ta dioda świeciła tylko w chwili kiedy wartość przebiegu prostokątnego jest równa zero. Załączam screen schematu ideowego wykonanego(oraz PDF gdyby screen nie był czytelny) w KiCad oraz poglądowe zdjęcia w celu lepszego zrozumienia problemu. Z góry dziękuję za wszelką pomoc oraz przepraszam za ewentualne błędy początkującego 😛



Stan wysoki.jpg

Stan niski.jpg


Projekt.pdf

Link do komentarza
Share on other sites

Podoba Ci się ten projekt? Zostaw pozytywny komentarz i daj znać autorowi, że zbudował coś fajnego!

Masz uwagi? Napisz kulturalnie co warto zmienić. Doceń pracę autora nad konstrukcją oraz opisem.

(edytowany)

Czy wymogiem było zastosowanie 555? Ten sam układ możesz z powodzeniem zrobić na samych WO. Dioda D? jest narysowana na odwrót 😉 Żeby ustabilizować układ dodaj pętlę sprzężenia zwrotnego od wejścia '+' LM311 do wyjścia. Rezystancja około 1M ale lepiej było by to policzyć.

EDIT: Bateria - bloczek 9V i stabilizator to nie jest szczęśliwe rozwiązanie zwłaszcza że użyte IC spokojnie mogą pracować z napięciem 9V



Edytowano przez _LM_
Link do komentarza
Share on other sites

18 minut temu, _LM_ napisał:

Czy wymogiem było zastosowanie 555? Ten sam układ możesz z powodzeniem zrobić na samych WO. Dioda D? jest narysowana na odwrót 😉 Żeby ustabilizować układ dodaj pętlę sprzężenia zwrotnego od wejścia '+' LM311 do wyjścia. Rezystancja około 1M ale lepiej było by to policzyć.

EDIT: Bateria - bloczek 9V i stabilizator to nie jest szczęśliwe rozwiązanie zwłaszcza że użyte IC spokojnie mogą pracować z napięciem 9V



Mój błąd - nie podałem wymogów związanymi z projektem. Tak, należało zastosować NE555 oraz napięcie wyjściowe powinno być równe 5V. Dziękuję za uwagi oraz rady.

Link do komentarza
Share on other sites

(edytowany)

IN 5V
NE555 w trybie PWM
Potem bramka NOT
Z bramki NOT sterujesz tranzystorem dla diody 1, bezpośrednio z NE555 drugą diodą...

2 tranzystory, 1 timer, 1 bramka logiczna

Chyba, że jeszcze jakichś wymagań nie znamy?
