Zasilanie łazika


Filip95

Pomocna odpowiedź

2 minuty temu, Leoneq napisał:

Mierzyłem się z ponownym problemem. Jeżeli kolega będzie chciał kiedyś zrobić coś "poważniejszego", to może się wtedy skusić na jakiś duży akumulator LiPo

Tak jak napisałeś, wybrałem wariant z ładowarką Imax B6 (mikroprocesorowa) do różnych typów baterii i Li-po. Wybrałem to ponieważ koszt 13 akumulatorków AA (eneloop pro) to ponad 300zł. Wybrałem baterię Turnigy 5000mAh 25C 3S i odpowiednie przetwornice step down.

Planowałem to podłączyć w jeden z poniższych rysunków:

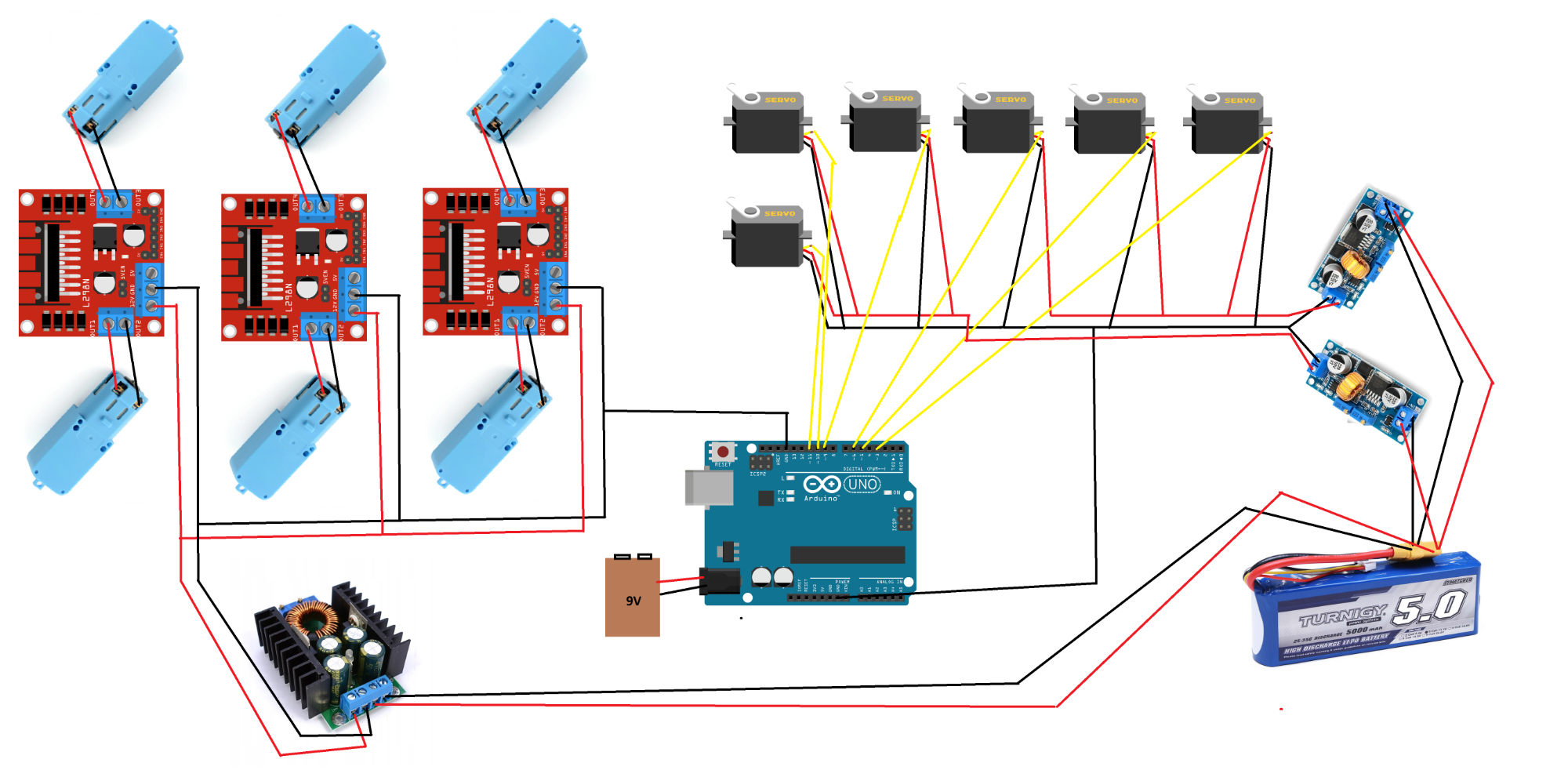

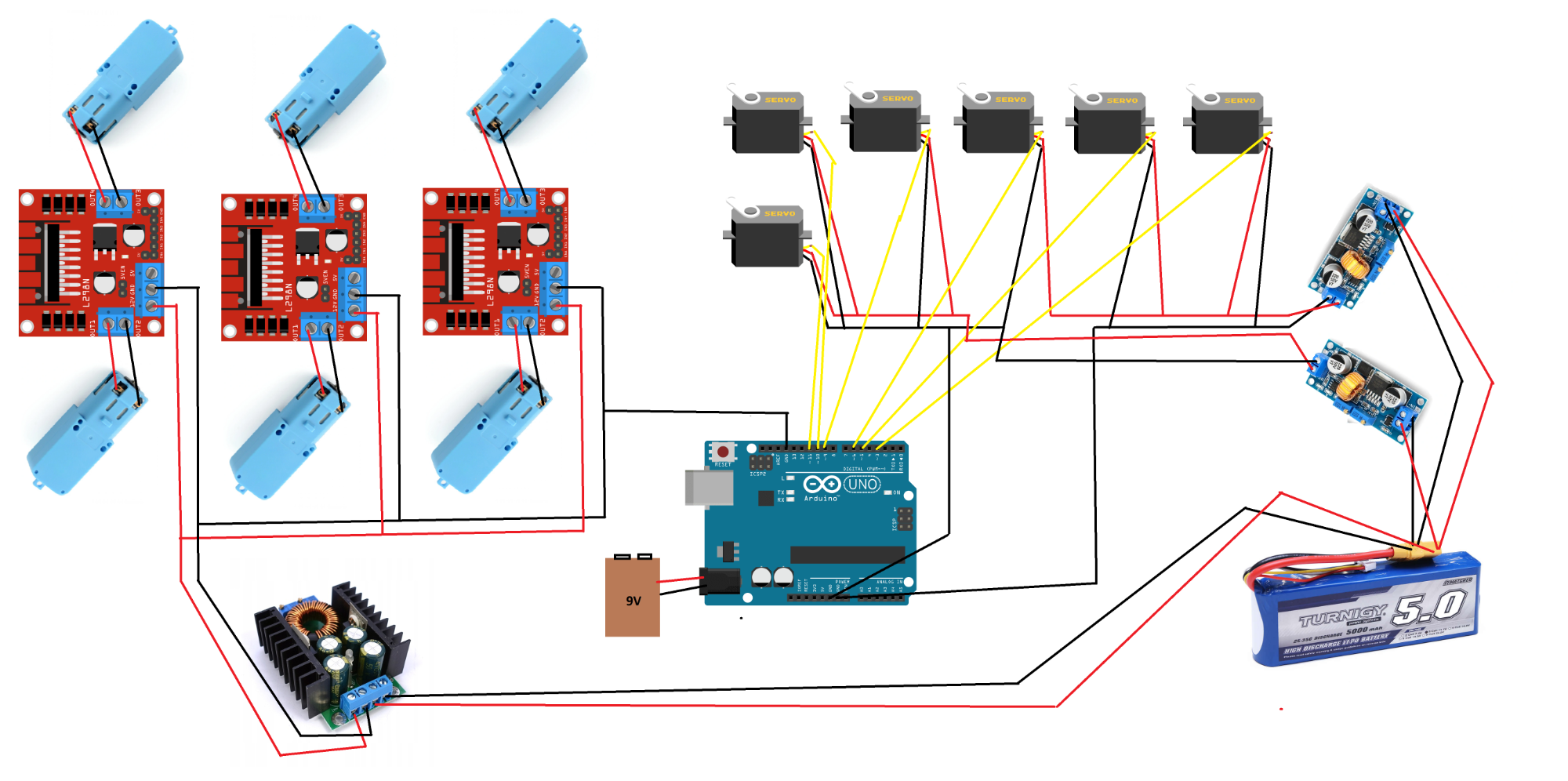

Schemat1.thumb.png.e5af2ad528b8b397d31666cb2aba0295.pngSchemat2.thumb.png.e6d81c913acdc4318d8151628ee735dc.png

Nie wiem który jest prawidłowy (nie wiem czy którykolwiek z nich jest prawidłowy) więc tu potrzebuję pomocy. Czy ta masa może być tak połączona (część z serwami) że do Arduino idzie tylko jeden przewód GND czy dwa razy?

Do zasilenia serw użyłem przetwornicy step-down XL4015 1,3V-36V 5A. Dla jednej strony po 5A ponieważ 5A dla wszystkich to trochę mało. A do sześciu silników przetwornicy step-down 300W 1.5-35V 8A DC (myślałem nad czymś mocniejszym dla spokoju, chyba że nie ma potrzeby). Każdy silnik pobiera przy 6V i zatrzymanym wale 1,2A a ja planuję tutaj napięcie delikatnie podnieść więc pobór będzie większy. I sterowniki zostają L298N.

Mam tylko jeszcze jedno pytanie, gdy policzymy sobie prąd jaki może oddać bateria to wychodzi ponad 100A. Z tego co wiem to bateria nie "wpompuje" więcej prądu do przetwornicy niż potrzeba. Czyli do przetwornicy która na wyjściu ma max 5A to nie przeszkadza że bateria ma dużo dużo więcej? I chyba nie przeszkadza też że 3 serwa pobiorą 4A a przetwornica daje 5A.

Ta przetwornica 8A zostanie najpewniej wymieniona na 10A jeśli zapas nie przeszkadza.
