Znalezienie spalonego elementu na podstawie schematu

[qba82]

Cześć,

mam na płycie spalony element, rezystor albo kondensator, mam też schemat, czy ktoś bardziej doświadczony mógłby mi powiedzieć jaki element się spalił?

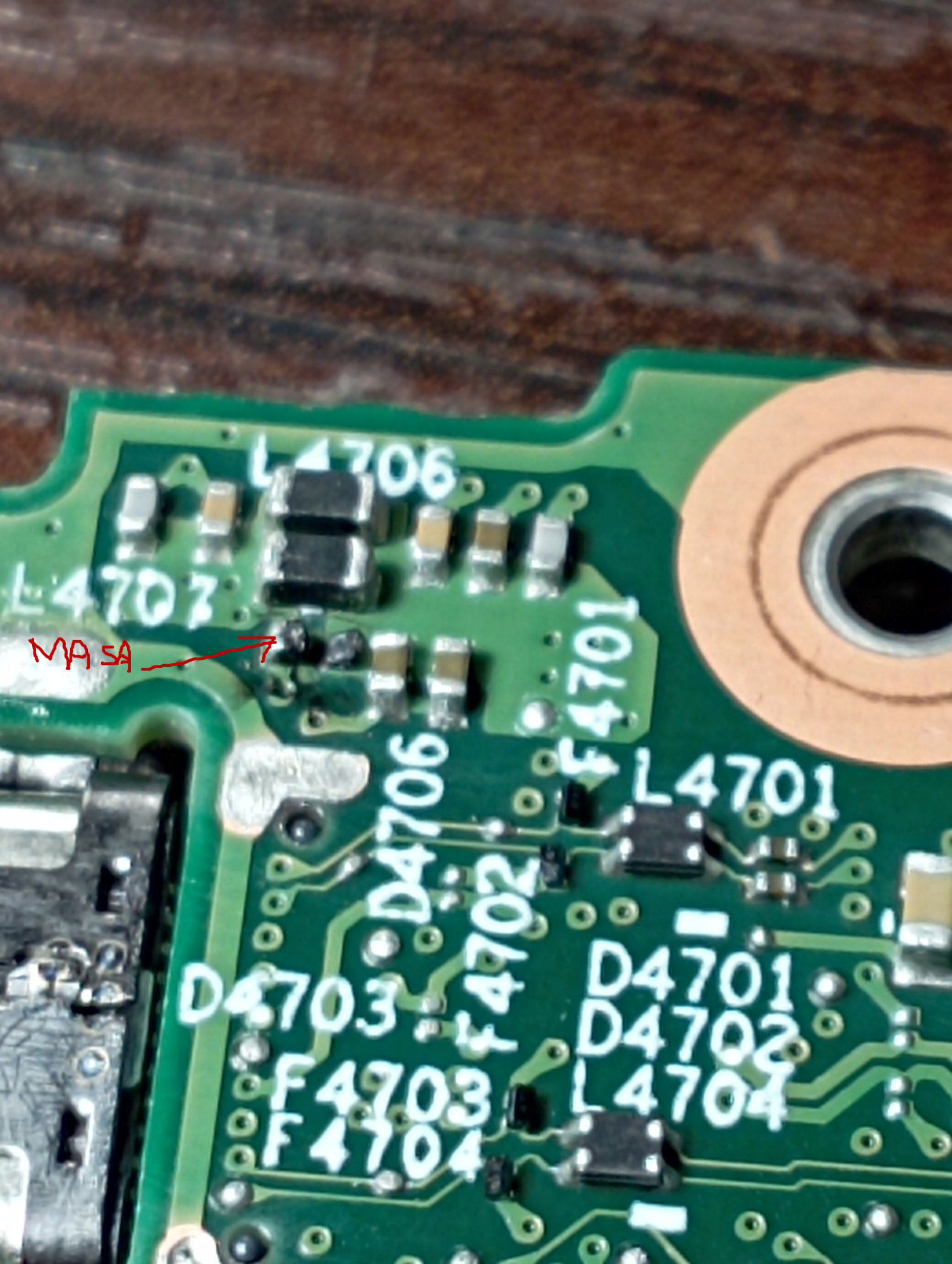

Strzałką zaznaczyłem masę, między masą a drugim końcem spalonego elementu jest około 160k ohm. Załączam schemat i zdjęcie spalonego elementu, Pozdrawiam.

Lenovo ThinkPad L490 Compal FL490_FL590 NM-B931 Rev 1.0 Schematic.pdf

[H1M4W4R1]

9 minut temu, qba82 napisał:

IMHO kondensator, ale wartości nie ustalę. Prędzej spróbowałbym ustalić źródło tego problemu, bo to raczej efekt uboczny jakiegoś skoku napięcia. Gdyby to był rezystor raczej mocniej by upaliło płytę, poza tym rezystory do GND rzadko widuję, ale nie naprawiam problemów w sprzęcie konsumenckim.

[qba82]

Jest jakiś sposób żeby sprawdzić co to za kondensator, bez organizowania drugiej takiej samej płyty?

Nie znalazłem innych uszkodzeń na płycie.

Edytowano Luty 8, 2023 przez qba82

[matsobdev]

Nie jest to dioda D4703? Może zdjęcie z większą ilością płyty w kadrze, bo nie wiadomo jak dalej idą opisy. Czy jakieś dwie diody z obudowie, może jakieś anty-ESD do USB. Jeśli tak, to datasheet Ci pomoże, jest ładnie nazwana. Pytanie, co nie działa w lapku?

Edytowano Luty 8, 2023 przez matsobdev

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[qba82]

9 minut temu, matsobdev napisał:

Nie jest to dioda D4703? Może zdjęcie z większą ilością płyty w kadrze, bo nie wiadomo jak dalej idą opisy. Czy jakieś dwie diody z obudowie, może jakieś anty-ESD do USB. Jeśli tak, to datasheet Ci pomoże, jest ładnie nazwana. Pytanie, co nie działa w lapku?

Lapek jest zasilany z USB-C, ale kompletnie nie reaguje na zasilanie, dioda zasilania też się nie świeci.

[Misiek_86]

Włącz datasheet co podesłałeś, spójrz na płytę PCB masz dwa dławiki L4706 oraz L4707, teraz multimetr test ciągłości sprawdź czy tam gdzie zaznaczyłeś mase jest przejście do Dławika L4707 zapewne będzie, więc patrząc na schemat strona 47 wpisując w szukajcie PDF: L4706 ukażą się elementy Kondensator 1000P_0402_50V7 czyli 1000pF (1nF) obudowa SMD0402 na 50V dla pewności wylutuj z prawej jeden kondensator i sprawdź, pewnie będzie miał ok 1nF, obok widze bezpieczniki do sprawdzenia też

[Zakrzewiaczek]

Jeżeli masz miernik z funkcją mierzenia pojemności kondensatora, to ustawiasz największy zakres, jeżeli nie pokaże wartości tylko OL (open line) to zmniejszasz zakres itd. Na 90% jest to zwykły ceramiczny SMD, kupisz za grosze przez internet.

Edytowano Luty 19, 2023 przez Zakrzewiaczek

[qba82]

Witam,

wracam do tematu, znalazłem boardview, jest to element:

0.47U_0402_25V6-K

czyli kondensator 0.47uF w opakowaniu 0402 na napięcie 25V, pytanie czy K to tolerancja? No i za co odpowiada 6 za 25V?

[Treker (Damian Szymański)]

22 godziny temu, qba82 napisał:

pytanie czy K to tolerancja? No i za co odpowiada 6 za 25V?

Nie ma ścisłego standardu co do takich oznaczeń - to są już symbole powiązane z danym producentem. Cyfra "6" może być np. kodowym oznaczeniem tolerancji napięcia, a znak "K" może określać serię elementów. To należałoby sprawdzić w dokumentacji technicznej konkretnych kondensatorów. Raczej nie będą to jednak żadne krytyczne parametry, więc możesz spokojnie wlutować inny element, który spełni pozostałe kryteria.
