Potrzebuję datasheet albo jakiś infromacji dla matrycy LED 8x8

[Tonk]

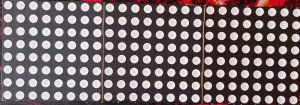

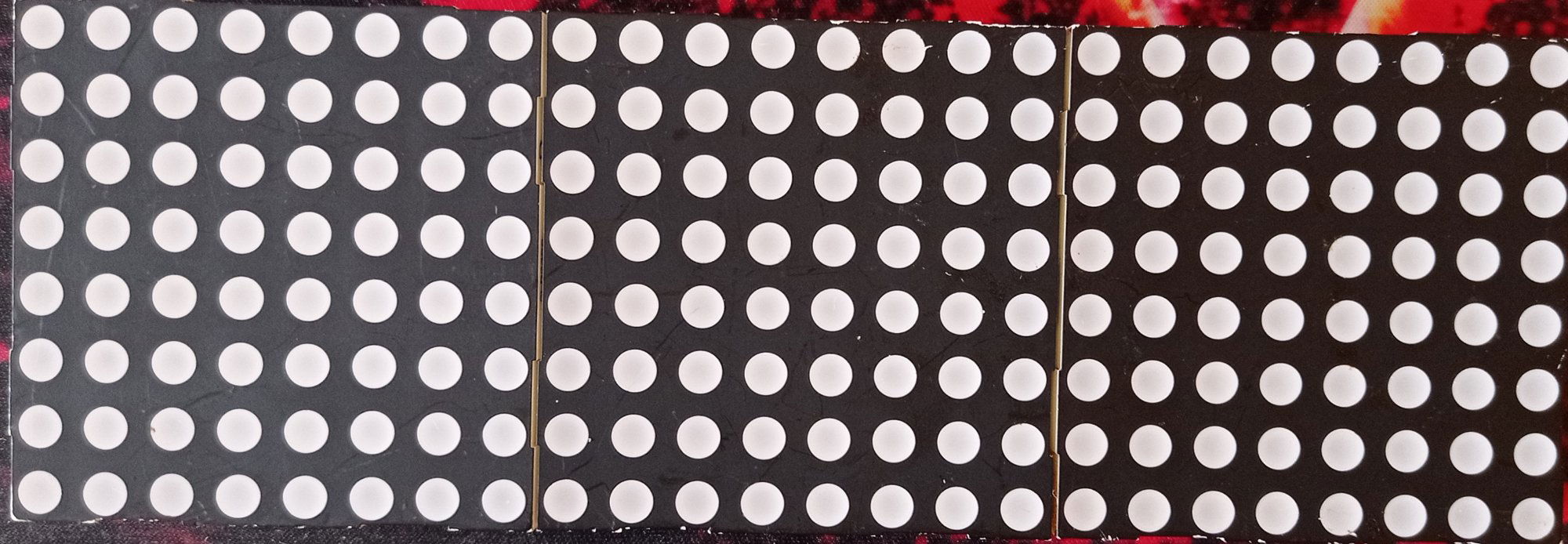

Witam! Chciałbym ten wyświetlacz użyć do projektu lecz nigdzie nie moge znaleźć dokumentacji. Czy jest ktoś w posiadaniu jej albo chociaż wie coś wiecej o tej płytce?



Trochę więcej informacji:

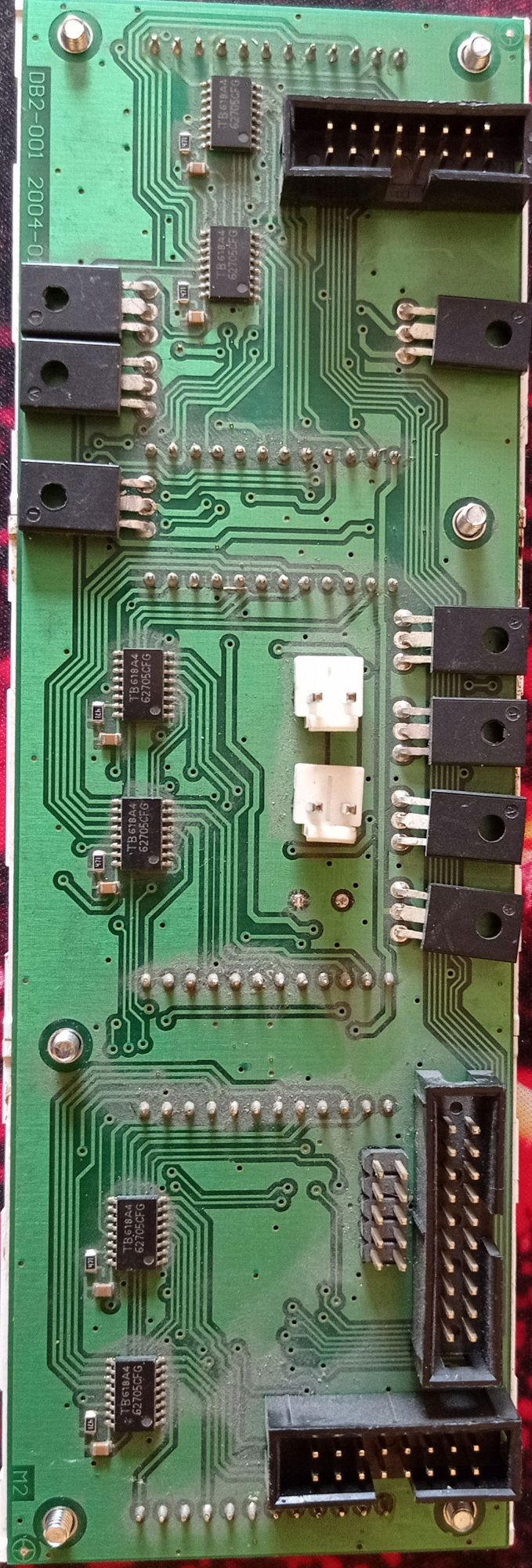

2 rejestry przesuwne (pod jedną z matryc): HC573A
6 rejestrów przesuwnych (widać na zdjęciach): 62705CFG

oraz na samej matrycy po wylutowaniu jest numer M23088C po wpisaniu frazy 23088 znalazłem sam datasheet matrycy (moja ma dwa kolory diód; nazwa datashettu: LM23088ABRG)

Edytowano Marzec 6, 2023 przez Tonk

[Treker (Damian Szymański)]

@Tonk witam na forum. A masz jakaś informację skąd pochodzi ta matryca? To jest zdemontowane z jakiegoś gotowego urządzenia?

[_LM_]

Prawdopodobnie będziesz musiał zrobić reverse enginering tej płytki, układy sterujące to rejestry przesuwne https://pdf1.alldatasheet.com/datasheet-pdf/view/415558/TOSHIBA/TB62705CFG.html Później rozpoznanie złącz i samych matryc LED - na ich boku powinien być opis/symbol. W sumie fajna zdobycz 👍

Edytowano Marzec 6, 2023 przez _LM_

[kostuch]

Nie szkoda czasu?

Dużo szybciej/łatwiej zakupić matryce led na układach max7219 za paręnaście pln, niż wymyślać jak obsłużyć taką zdobycz.

Chyba że wolnego czasu sporo i liczy się wyzwanie 🙂



[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

@kostuch czy ty chcesz powiedzieć że taniej jest coś kupić niż dostać (być może, nie wiem musiałby kolega @Tonksię wypowiedzieć) za free? A do super matrycy z max7219 to już oprogramowania nie trzeba pisać? To jak masz takie darmowe matryce ze sterownikami to ja chętnie przyjmę i poświęcę jeden wieczór na przestudiowanie PDFa driverów i uruchomienie tegoż ustrojstwa.

[ethanak]

Czasem taniej. Jeśli mam uruchomić jeden egzemplarz czegoś tam, a coś co działa tak samo i jeszcze ma biblioteki, i jeszcze kosztuje taniej niż piwo w taniej putyce - to wolę kupić; mój czas też jest cenny.

Przy N egzemplarzach opracowanie własnej biblioteki jest opłacalne.

Wartość N niestety trzeba oszacować samodzielnie 🙂



[_LM_]

Ta płyta jest na tyle nieskomplikowana że dla jednej sztuki jakiegoś fajnego zegarka mógłbym poświęcić swój czas

[ethanak]

Czyli N == 1 🙂

[kostuch]

24 minuty temu, _LM_ napisał:

@kostuch czy ty chcesz powiedzieć że taniej jest coś kupić niż dostać (być może, nie wiem musiałby kolega @Tonksię wypowiedzieć) za free? A do super matrycy z max7219 to już oprogramowania nie trzeba pisać? To jak masz takie darmowe matryce ze sterownikami to ja chętnie przyjmę i poświęcę jeden wieczór na przestudiowanie PDFa driverów i uruchomienie tegoż ustrojstwa.

Nie pisałem o koszcie sprzętu, tylko czasu. Przy dzisiejszych cenach takich gadżetów to właśnie czas jest najkosztowniejszy.

Chcesz, to Ci dam gotowe .h .c do obsługi max7219 na "małe atmele" (akurat do wersji z wyświetlaczami 7-seg, ale obsługa tego to żadne rocket science). Pewnie na githubie leży z dziesięć gotowych wariantów bibliotek do obsługi matryc led.



[ethanak]

@kostuch dlatego pisałem o oszacowaniu wartości N.

[kostuch]

29 minut temu, ethanak napisał:

@kostuch dlatego pisałem o oszacowaniu wartości N.

Zgadza się 👍

Ale za pierwszym razem też wyraźnie zaznaczyłem: "Chyba że wolnego czasu sporo i liczy się wyzwanie".

Hobby rzadko kiedy ma jakiekolwiek uzasadnienie ekonomiczne.

[matsobdev]

Da się oszczędzać, można szukać czegoś, co nawet nowe (nieużywane od 10 lat) nie ma dla kogoś wartości, a dla kogoś innego może być skarbem.

[ethanak]

5 minut temu, kostuch napisał:

Hobby rzadko kiedy ma jakiekolwiek uzasadnienie ekonomiczne.

Czy ja wiem? Miałem takie fajne hobby, dzięki niemu zjechałem pół świata (no, powiedzmy ćwierć) w samych delegacjach... Pozdrowienia z Ciudad Mexico, Chicago, Tokio i Taipei.

[matsobdev]

Dobrze wyczyścić, w szczeliny zaświecić, może będzie widać, co po drugiej stronie płytki. Chociaż pewnie łatwiej od nowa zrobić płytkę i wykorzystać układy i zrobić po swojemu.

[Tonk]

@Treker I tu właśnie jest problem, bo nie mam żadnych informacji skąd jest ta płytka zdemontowana ani skąd pochodzi. Dostałem ją od nauczyciela, aby się nie marnowała. Po wylutowaniu jednego z wyświetlaczy jest napis na niej M23088C i jak go wyszukamy (A dokładniej 23088 jak wyszukamy) to jest datasheet, ale tylko dla matrycy, a nie dla całej płytki.
