Multiwibrator astabilny z kursu elektroniki


MRC

Pomocna odpowiedź

Cześć,

Niestety to kolejny mój temat w tak krótkim czasie. Stworzyłem, tak jak w temacie, "kogut policyjny" który świeci cały czas. Obie diody, zamiast migotać świecą się bez przerwy. W dodatku kondensatory(?), te czarne puszki na nogach, nie działają tak jak powinny tzn. po odłączeniu baterii wszystko od razu gaśnie. Wrzucam dwa schematy, działające identycznie i jak można to proszę łopatologicznie



Link do komentarza
Share on other sites

@MRC kondensatory w tym układzie nie są wpięte równolegle do zasilania, więc nie będą podtrzymywały układu po odłączeniu od baterii - nie taka jest ich rola. W tym projekcie czas ładowania i rozładowania kondensatorów wykorzystywany jest właśnie do uzyskania efektu migania.

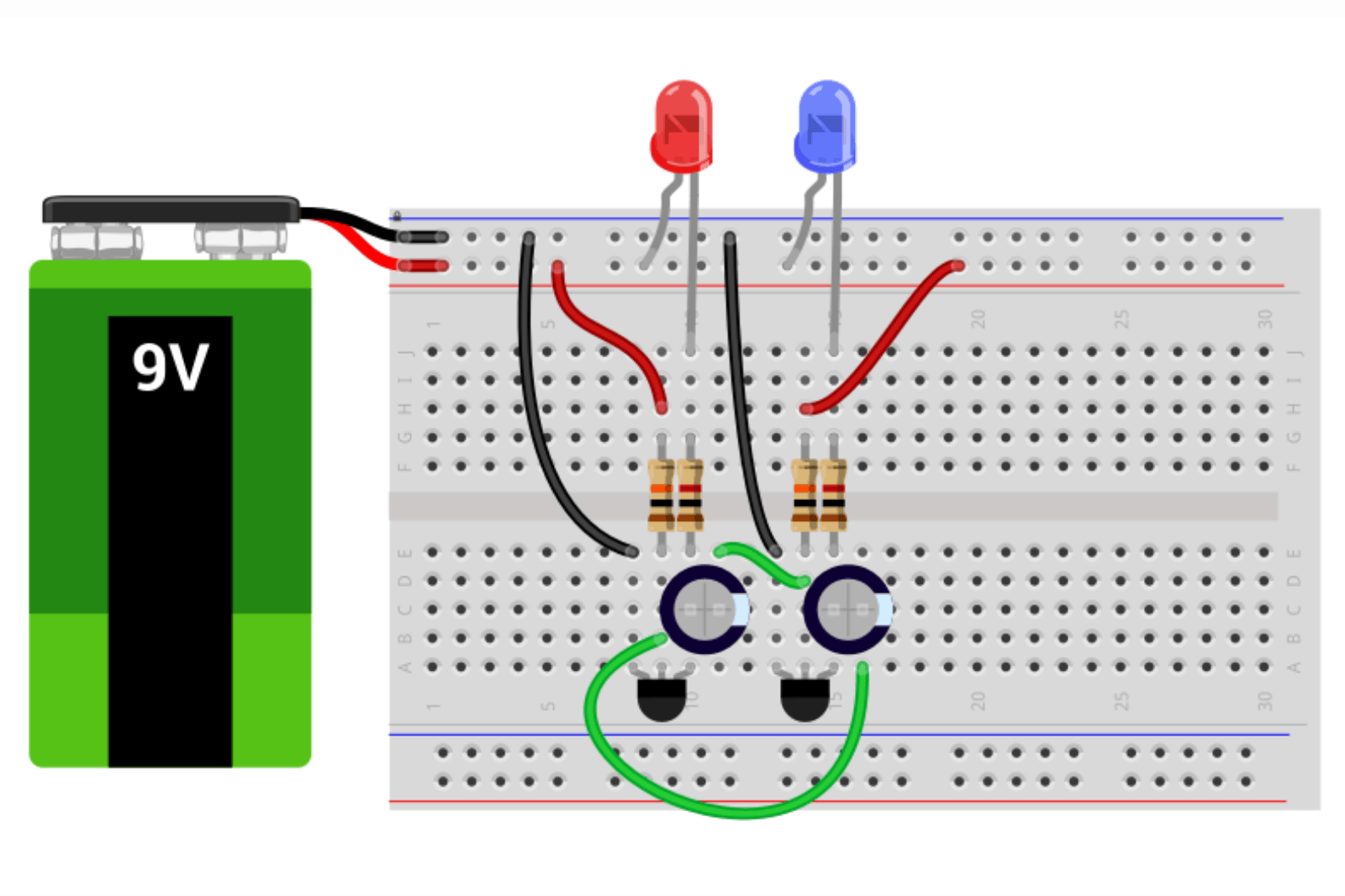

Na Twojej płytce stykowej są "jakieś" dwie niezależne układy - jeden z diodą czerwoną, a drugi z niebiesko. Zwróć uwagę na schemat z kursu. Te układu muszą być ze sobą połączone, inaczej nic nie będzie migało. Prześledź raz jeszcze poprawność Twoich połączeń z naszym przykładowym schematem montażowym:


Link do komentarza
Share on other sites

Nie rozumiem co dokładnie masz na myśli pod hasłem "drugi schemat". Na Twojej płytce stykowej są dwa niezależne układy, a na schemacie są one wyraźnie połączone. Zwróć uwagę, gdzie i z czym (z którym kondensatorem) łączą się bazy tranzystorów, na poniższym schemacie, a gdzie są u Ciebie:


Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Jeśli na pewno połączyłeś wszystko jak na schemacie @Treker 'a i obie diody świecą się stale to zrób taki test.

Zewrzyj (przewodem lub nawet śrubokrętem) bazę tranzystora z jego emiterem. Jeśli dioda LED tego tranzystora nie zgaśnie, to  jest on uszkodzony. Powtórz to samo dla drugiego tranzystora.

  • Lubię! 1
Link do komentarza
Share on other sites

Dzięki za zaangażowanie, zrobiłem już to poprawnie, tyle tylko, że wydaję mi się, że zrobiłem wszystko tak jak na drugim zdjęciu. W międzyczasie wymieniłem chyba wszystkie elementy kilka razy. Patrząc tak pobieżnie na stary układ (ze zdjęcia) i ten nowy, wyszło mi, że użyłem złych rezystorów. To są tak małe elementy, że wszystko mi się zlewa, zwłaszcza jak patrzę na płytkę pół godziny próbując rozgryźć problem. Tip ze śrubokrętem na pewno się przyda. Jeszcze raz dzięki wielkie!

Później jeszcze raz do tego wrócę, żeby zdiagnozować problem.

  • Lubię! 1
Link do komentarza
Share on other sites

32 minuty temu, jankoszalski napisał:

jaka jest różnica pomiędzy  'układem scalonym " oznaczonym NE 555 P , a oznaczonym NE 555 N ?

Generalnie pewnie jakieś nieznaczne różnice (w tym przypadku pewnie wymiary obudowy albo różni producenci mają inny system oznaczeń). Jeżeli oba układy są od jednego producenta to różnice powinny być opisane w nocie katalogowej.

Link do komentarza
Share on other sites

Nie ma różnicy jeśli chodzi o zasadę działania. Litery po 555 oznaczają różne wersje wykonania, obudowy i warunków pracy. Trzeba to sprawdzać w notach katalogowych. Producenci mogą stosować różne oznaczenia.

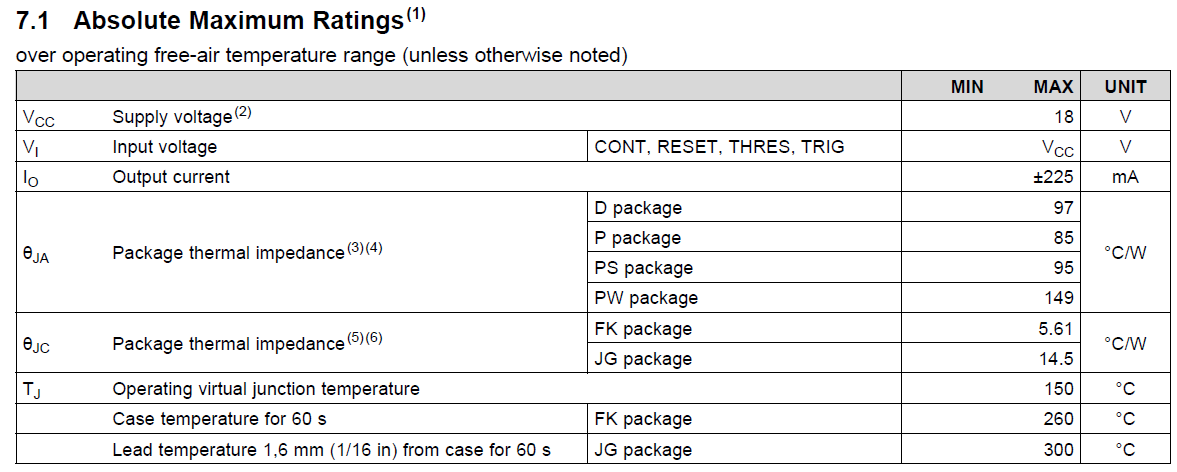

Texas Instruments zamieszcza w nocie katalogowej układów 555 takie informacje:

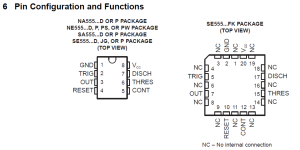

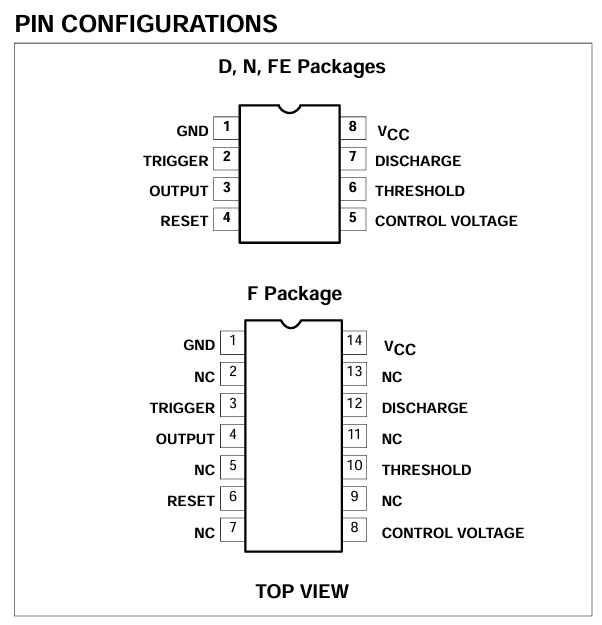

obudowy układów


Parametry użytkowe

Informacje dotyczące zamawiania

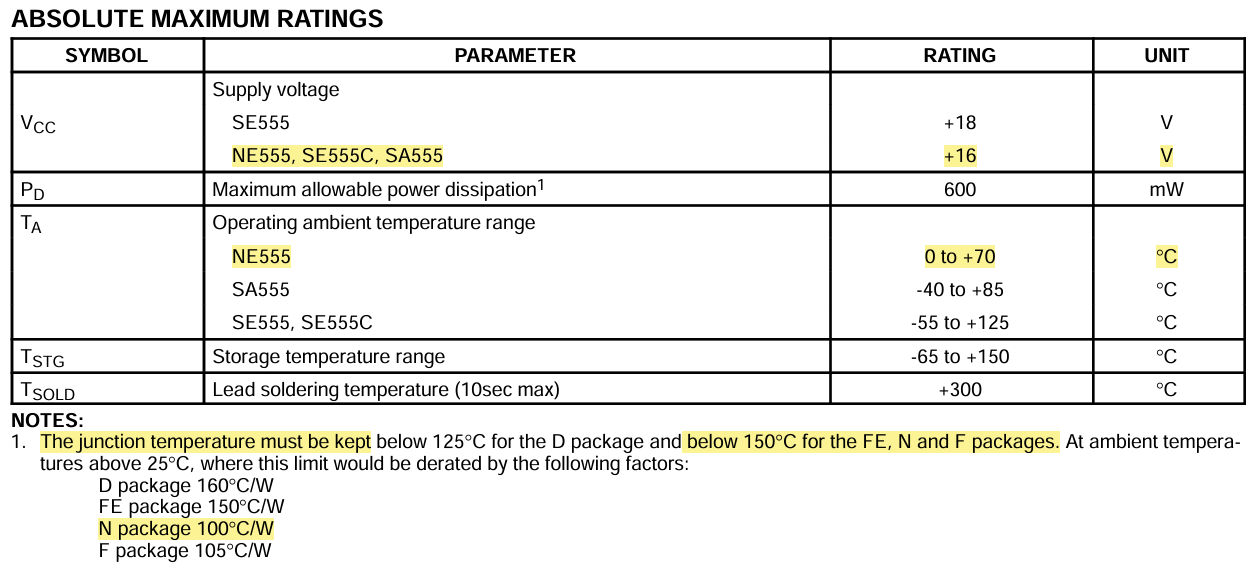

Dane z noty Philips Semiconductors


Parametry użytkowe


Dane do zamawiania




Link do komentarza
Share on other sites
