Schemat atmega328p z wyjściem pod programator usbasp


pawel296

Pomocna odpowiedź

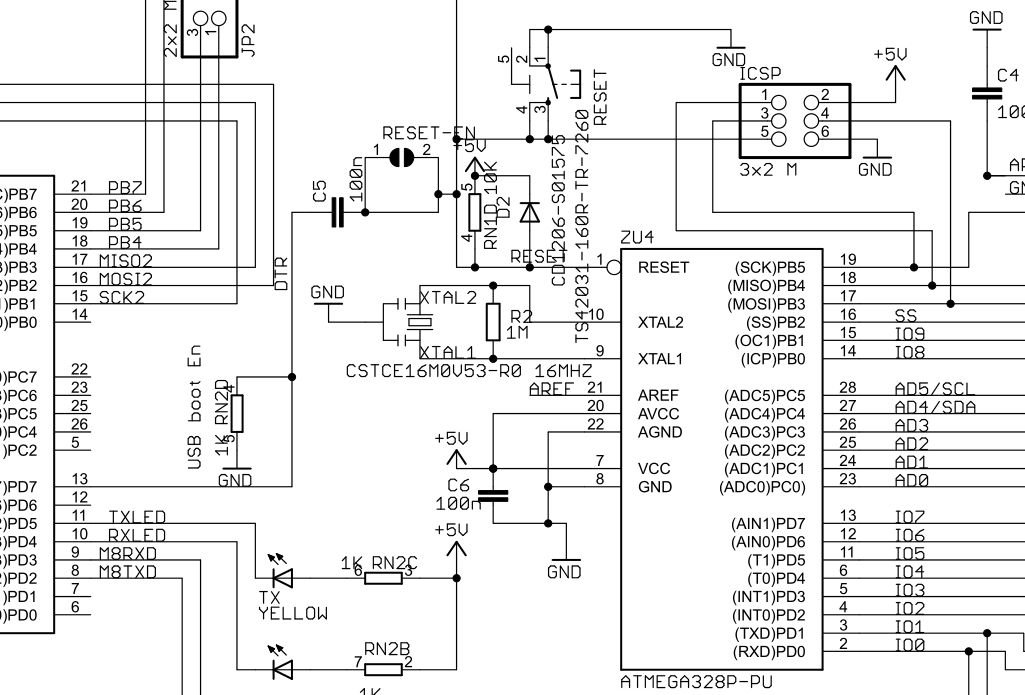

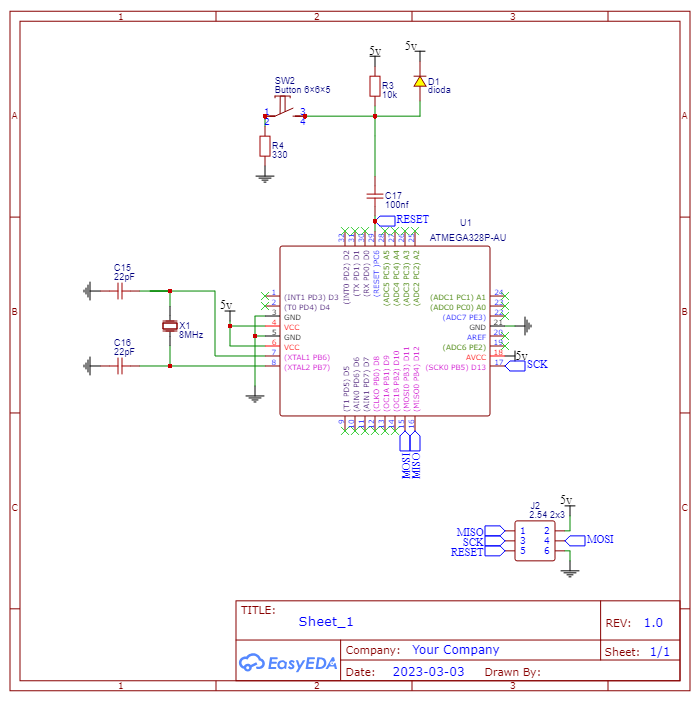

Dławik 10uH 100R na AVCC oraz kondensator między AREF i GND (100nF). Dodatkowo nie podoba mi się podłączenie RESET'u (po co ten kondensator szeregowo?, powinien być równolegle do przycisku jako dławik drgań, ale takiego połączenia nie testowałem, to może działać).

Reszta powinna być OK 😉 Chociaż przy 5V dałbym jej kwarc 16M zamiast 8M.
