Projekt alarmu


Pomocna odpowiedź

Cześć wszystkim! Chciałbym przedstawić Wam swój pierwszy większy projekt realizowany na Arduino. Projekt został stworzony na zaliczenie przedmiotu na studiach, ale minęło już trochę czasu... i myślałem nad jego ulepszeniem (bądź przebudowaniem) i zbudowaniem w środowisku niesymulowanym (dotychczas tworzony i uruchamiany był w Tinkercadzie).



W zasadzie wszystko opisane jest w moim repozytorium na GitHubie, lecz powielę informacje również tutaj, aby były lepiej widoczne, a link do repozytorium umieszczę na końcu.

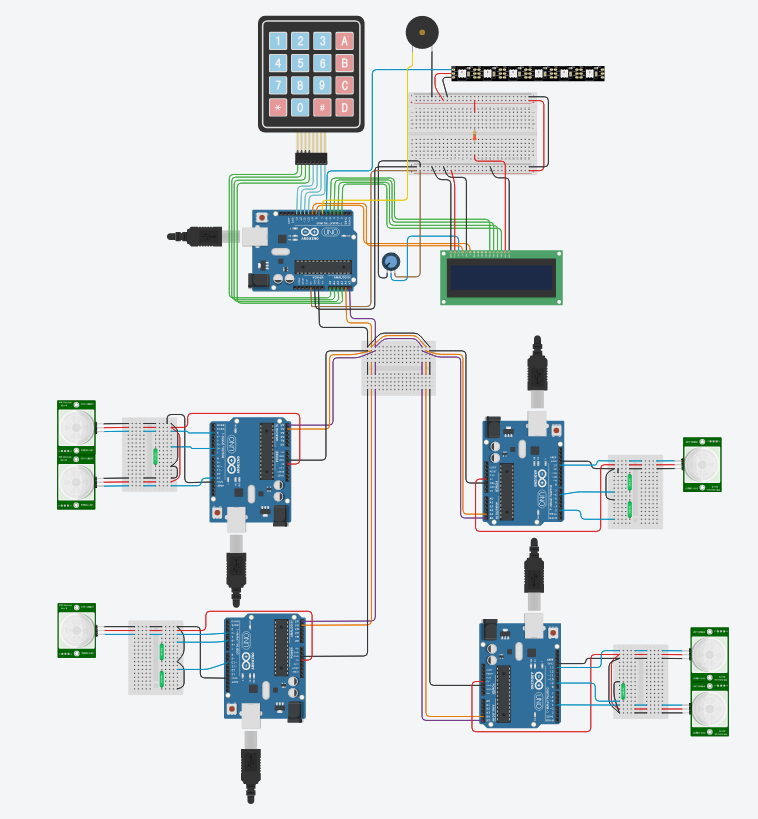

Schemat:




Użyte komponenty

  • Arduino Uno R3
  • Klawiatura 4x4
  • Wyświelacz LCD
  • Potencjometr
  • Rezystor
  • Pasek LED
  • Piezo
  • Czujnik PIR
  • Przełącznik suwakowy
  • Czujnik przechyłu



Możliwości systemu

  • Uzbrajanie / rozbrajanie alarmu za pomocą kodu PIN (2 rodzaje: dla użytkownika oraz administratora) wpisywanego na klawiaturze matrycowej
  • Możliwość podłączenia ponad 100 podsystemów oraz wielu czujników dla jednego podsystemu
  • Możliwość zmiany kodu dostępu administratora oraz użytkownika
  • Limit błędnych wprowadzeń kodu dostępu
  • Dane zapisywane są w pamięci EEPROM, zatem w przypadku zaniku zasilania status systemu nie jest tracony
  • Wykrywanie utraty komunikacji z podsystemem, możliwość dodawania podsystemów w trakcie działania
  • Wybór działania za pomocą liter A-D na klawiaturze matrycowej:
    • A - Uzbrajanie systemu
    • B - zmiana kodu użytkownika,
    • C - zmiana kodu administratora
    • D - przeprowadzenie ponownej konfiguracji
  • Sygnalizowanie statusu alarmu za pomocą wyświetlacza LCD, paska LED oraz piezo (dźwięk)



Kod systemu dostępny jest na moim GitHubie: https://github.com/Mr-Victor16/arduino-alarm-system

Link do komentarza
Share on other sites

I2C nie nadaje się do transmisji na większe odległości, najprościej byłoby zaimplementować rs485 lub CAN z tym że atmega328 nie wspiera sprzętowo CANa. Pytanie dodatkowe, co się stanie jeśli któreś z urządzeń zostanie odcięte od magistrali?
