STM32 H723, nie działa DMA w jakimkolwiek programie

[DeadGeneratio]

Dzień dobry, problem jak w temacie. Przechodząc na rodzinę cortex M7 okazuje się, że występują problemy z transferami DMA, nie tylko u mnie a u dużej liczby osób. Próbowałem kilka rozwiązań proponowanych przez ludzi w tym temacie: https://community.st.com/t5/stm32-mcus/dma-is-not-working-on-stm32h7-devices/ta-p/49498

Odnośnie pierwszego pomysłu - nie jestem pewien, ale sądzę, że D-Cache jest wyłączone u mnie, w końcu jeśli jest odznaczone w pliku ioc to nie powinno być włączone, ale teraz po tym jak skopali DMA nic mnie nie zdziwi. Zatem po modyfikacji pliku jak na zdjęciu poniżej, ciągle DMA nie działa.

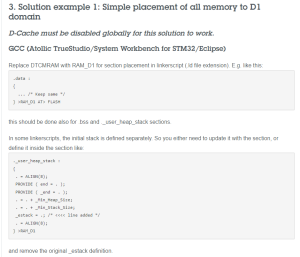

Dodanie bufera w określonym miejscu pamięci także nie działa - zdjęcie poniżej.

Czy ktoś miał takie problemy z cortexami m7 i udało mu się to obejść? Proszę o pomoc.

DMA chwilowo ma odczytywać tylko napięcie z potencjometrów, ale w przyszłości zastąpi płytkę STM32 F407 z wykorzystanym interfejsem I2S do obsługi korektora graficznego

[Gieneq]

@DeadGeneratio a odpalałeś jakiś przykład z folderu repozytorium gdzie Cube pobiera sobie HAL da H7? Widzę że jest coś tu: STM32Cube\Repository\STM32Cube_FW_H7_V1.11.1\Projects\NUCLEO-H723ZG\Examples\DMA

19 godzin temu, DeadGeneratio napisał:

Dodanie bufera w określonym miejscu pamięci także nie działa - zdjęcie poniżej.

Nie jestem ekspertem i na pewnie nie wypowiem się w temacie cache. Patrzac na RM0468 wydaje mi się, że mastera DMA może działać na D1:

U mnie kiedyś DMA nie działało, bo przy generowaniu kodu funkcje inicjalizujące były w złej kolejności. Może odznacz generowanie "function call" i wstaw samemu na końcu.



[DeadGeneratio]

Temat rozwiązany. W domu uzupełnię temat o co chodzi, chwilowo w skrócie mogę powiedzieć , że należy przekierować dane z DMA1 oraz DMA2 do pamięci RAM_D2, do SRAM1 oraz SRAM2, oraz dodatkowo włączyć zegary do sram, tej opcji nie ma w cube ide, należy to zrobić w kodzie.

[DeadGeneratio]

Aktualizacja: Problem rozwiązał się sam a właściwie zniknął nie wiem czemu, niepokoi mnie to jeśli mam pracować dalej na tym projekcie, nie znam dnia ani godziny kiedy płytka odmówi współpracy.

Początkowo dodałem do plików ld kilka linijek kodu, mój kod zaznaczony komentarzem modyfikacja.

/*
******************************************************************************
**
**  File        : LinkerScript.ld (debug in RAM dedicated)
**
**  Author      : STM32CubeIDE
**
**  Abstract    : Linker script for STM32H7 series
**                320Kbytes RAM_EXEC and 240Kbytes RAM
**
**                Set heap size, stack size and stack location according
**                to application requirements.
**
**                Set memory bank area and size if external memory is used.
**
**  Target      : STMicroelectronics STM32
**
**  Distribution: The file is distributed as is, without any warranty
**                of any kind.
**
*****************************************************************************
** @attention
**
** Copyright (c) 2023 STMicroelectronics.
** All rights reserved.
**
** This software is licensed under terms that can be found in the LICENSE file
** in the root directory of this software component.
** If no LICENSE file comes with this software, it is provided AS-IS.
**
****************************************************************************
*/

/* Entry Point */
ENTRY(Reset_Handler)

/* Highest address of the user mode stack */
_estack = ORIGIN(DTCMRAM) + LENGTH(DTCMRAM);    /* end of RAM */
/* Generate a link error if heap and stack don't fit into RAM */
_Min_Heap_Size = 0x200;      /* required amount of heap  */
_Min_Stack_Size = 0x400; /* required amount of stack */

/* Specify the memory areas */
MEMORY
{
  RAM_EXEC (xrw)  : ORIGIN = 0x24000000, LENGTH = 320K
  DTCMRAM  (xrw)  : ORIGIN = 0x20000000, LENGTH = 128K
  ITCMRAM (xrw)   : ORIGIN = 0x00000000, LENGTH = 64K
  RAM_D2  (xrw)   : ORIGIN = 0x30000000, LENGTH = 32K
  RAM_D3  (xrw)   : ORIGIN = 0x38000000, LENGTH = 16K
}

/* Define output sections */
SECTIONS
{
  /* The startup code goes first into RAM_EXEC */
  .isr_vector :
  {
    . = ALIGN(4);
    KEEP(*(.isr_vector)) /* Startup code */
    . = ALIGN(4);
  } >RAM_EXEC

  /* The program code and other data goes into RAM_EXEC */
  .text :
  {
    . = ALIGN(4);
    *(.text)           /* .text sections (code) */
    *(.text*)          /* .text* sections (code) */
    *(.glue_7)         /* glue arm to thumb code */
    *(.glue_7t)        /* glue thumb to arm code */
    *(.eh_frame)
    *(.RamFunc)        /* .RamFunc sections */
    *(.RamFunc*)       /* .RamFunc* sections */

    KEEP (*(.init))
    KEEP (*(.fini))

    . = ALIGN(4);
    _etext = .;        /* define a global symbols at end of code */
  } >RAM_EXEC

  /* Constant data goes into RAM_EXEC */
  .rodata :
  {
    . = ALIGN(4);
    *(.rodata)         /* .rodata sections (constants, strings, etc.) */
    *(.rodata*)        /* .rodata* sections (constants, strings, etc.) */
    . = ALIGN(4);
  } >RAM_EXEC

  .ARM.extab   : { *(.ARM.extab* .gnu.linkonce.armextab.*) } >RAM_EXEC
  .ARM : {
    __exidx_start = .;
    *(.ARM.exidx*)
    __exidx_end = .;
  } >RAM_EXEC

  .preinit_array     :
  {
    PROVIDE_HIDDEN (__preinit_array_start = .);
    KEEP (*(.preinit_array*))
    PROVIDE_HIDDEN (__preinit_array_end = .);
  } >RAM_EXEC

  .init_array :
  {
    PROVIDE_HIDDEN (__init_array_start = .);
    KEEP (*(SORT(.init_array.*)))
    KEEP (*(.init_array*))
    PROVIDE_HIDDEN (__init_array_end = .);
  } >RAM_EXEC

  .fini_array :
  {
    PROVIDE_HIDDEN (__fini_array_start = .);
    KEEP (*(SORT(.fini_array.*)))
    KEEP (*(.fini_array*))
    PROVIDE_HIDDEN (__fini_array_end = .);
  } >RAM_EXEC

  /* used by the startup to initialize data */
  _sidata = LOADADDR(.data);

  /* Initialized data sections goes into RAM, load LMA copy after code */
  .data :
  {
    . = ALIGN(4);
    _sdata = .;        /* create a global symbol at data start */
    *(.data)           /* .data sections */
    *(.data*)          /* .data* sections */

    . = ALIGN(4);
    _edata = .;        /* define a global symbol at data end */
  } >RAM_D1 AT> FLASH

  /* Uninitialized data section */
  . = ALIGN(4);
  .bss :
  {
    /* This is used by the startup in order to initialize the .bss section */
    _sbss = .;         /* define a global symbol at bss start */
    __bss_start__ = _sbss;
    *(.bss)
    *(.bss*)
    *(COMMON)

    . = ALIGN(4);
    _ebss = .;         /* define a global symbol at bss end */
    __bss_end__ = _ebss;
  } >RAM_D1 AT> FLASH

  /* User_heap_stack section, used to check that there is enough RAM left */
  ._user_heap_stack :
  {
    . = ALIGN(8);
    PROVIDE ( end = . );
    PROVIDE ( _end = . );
    . = . + _Min_Heap_Size;
    . = . + _Min_Stack_Size;
    _estack = .;
    . = ALIGN(8);
  } >RAM_D1 AT> FLASH

  /* Remove information from the standard libraries */
  /DISCARD/ :
  {
    libc.a ( * )
    libm.a ( * )
    libgcc.a ( * )
  }
  /* MODYFIKACJA */
  	.buffer :
  	{
  	. = ALIGN(2);
  	*(.rxBuf)
  	*(.txBuf)
  	} > RAM_D2



  .ARM.attributes 0 : { *(.ARM.attributes) }
}

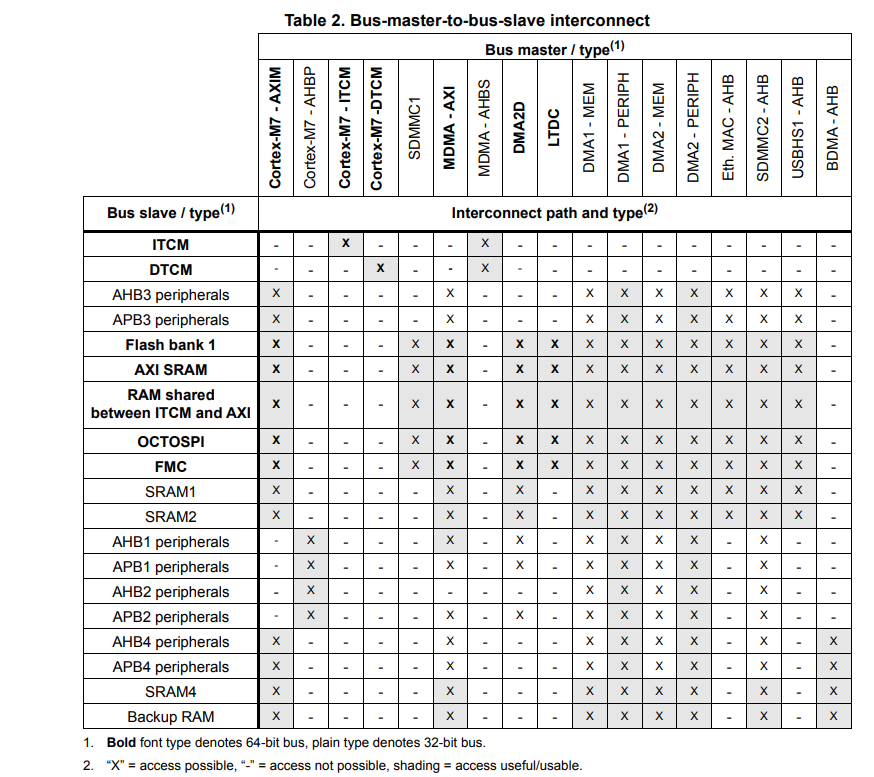

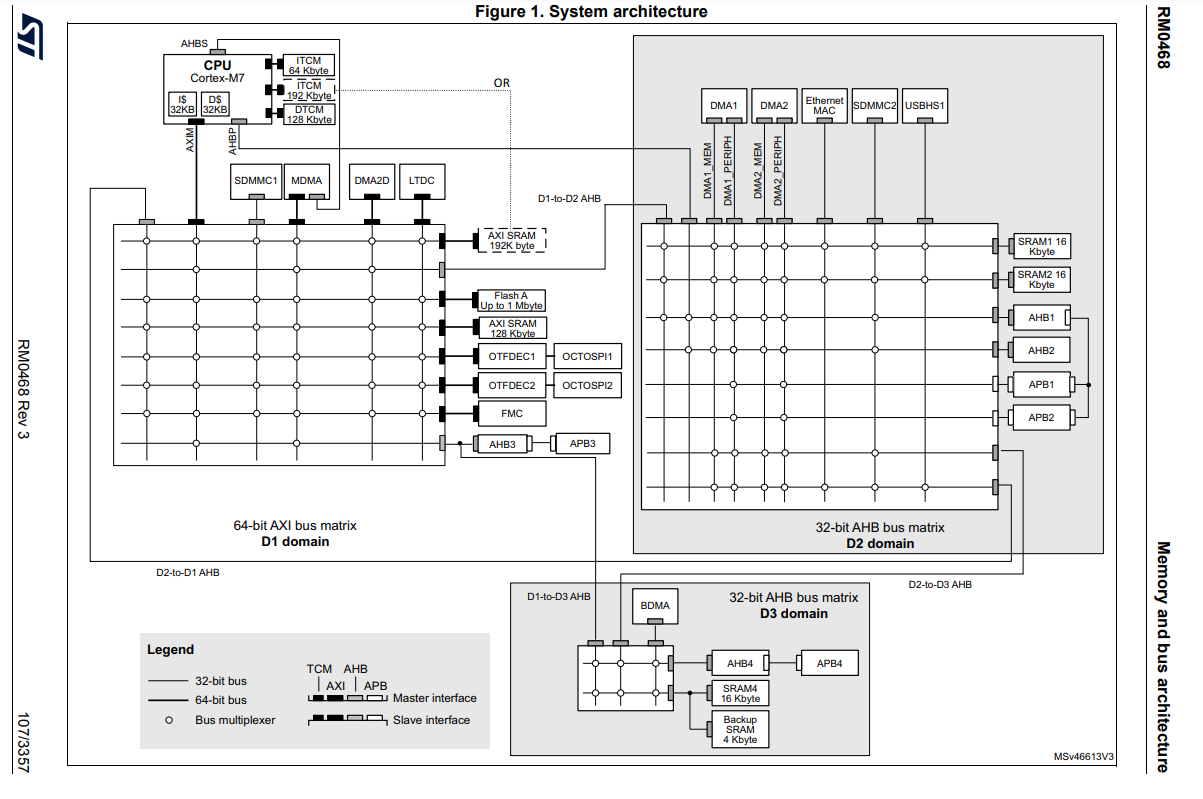

Rozwiązałem zatem problem dostępu do SRAM1 oraz SRAM2 przez DMA wykorzystując zmienne w programie w następujący sposób:

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

__attribute__ ((section(".txBuf"), used)) volatile uint32_t txBuf[2];
__attribute__ ((section(".rxBuf"), used)) volatile uint32_t rxBuf[2];


/* USER CODE END 0 */

volatile jest tylko po to abym miał pewność, że w debugerze pokażą mi się wartości.

Dodatkowo musiałem dopisać dwie linijki uruchamiające zegar do SRAM1 oraz SRAM2

int main(void)
{
  /* USER CODE BEGIN 1 */
	__HAL_RCC_D2SRAM1_CLK_ENABLE();
	__HAL_RCC_D2SRAM2_CLK_ENABLE();


  /* USER CODE END 1 */

Wczoraj skończyłem przy tym dłubać i dzisiaj znowu usiadłem. Okazało się, że przerwanie TxRxCpltCallback od I2S pomimo, że występuje, widać na breakpoincie, nic nie powoduje. Wcześniej nie dawało to żadnych objawów, bo przerzucałem z zmiennej rxBuf wartości do txBuf, a płytka na I2S przekazywałą mi dźwięk z laptopa na wzmacniacz. Gdy chciałem zaimplementować zwykłą funkcję zmiany głośności okazało się, że zapomniałem zadeklarować zmienną = 1. Zamiast tego kompilator przyjął ją za stan nieustalony, w moim przypadku wrzucił tam 0. Oznaczało to, że w skrócie rxBuf * vol = x, txBuf = x. I tutaj wyszedł na jaw problem - pomimo, że wynik mnożenia powinien być równy zero, na wzmacniacz ciągle trafiała muzyka z laptopa. Zacząłem kasować wszystkie linijki kodu co dodawałem wcześniej aby zmusić kod do działania - usunąłem przerwanie:

void HAL_I2SEx_TxRxCpltCallback(I2S_HandleTypeDef *hi2s) {

}

Dźwięk na wzmacniaczu dalej obecny. Potem usunąłem inicjalizację zegarów D2SRAM1 oraz D2SRAM2, ponownie dźwięk na wzmacniaczu dalej obecny. Niedowierzając usunąłem kod z plików ld służący do wymuszenia wykorzystania sekcji D2, muzyka dalej grała. W akcie rozpaczy usunąłem nawet atrybut przekazujący do nieistniejącego warunku wrzucania do D2 zmienne rxBuf oraz txBuf i zadeklarowałem je poniżej w zwyczajny sposób:

uint32_t rxBuf[2];
uint32_t txBuf[2];

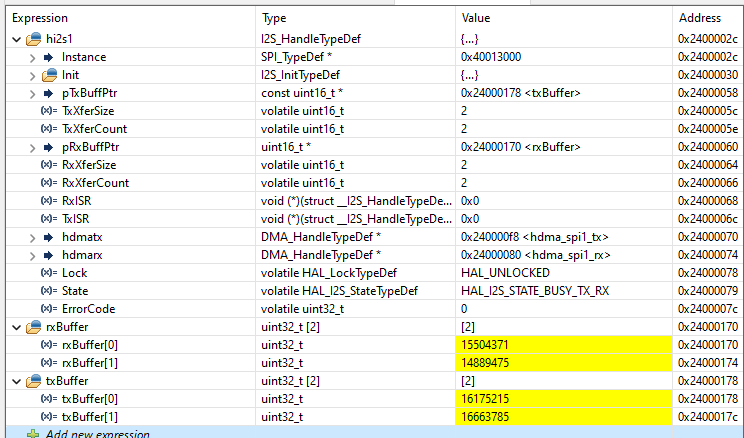

No i jak się okazuje, zacząłem wykorzystywać RAM_D1, widziałem to w Memory Details, perfidnie w sekcji RAM_D1, .bss miałem zadeklarowane obie zmienne. Dźwięk oczywiście na wzmacniaczu dalej obecny. Przepraszam każdego czytającego ten post za sposób pisania jak nowela, ale jestem dalej w szoku co się tutaj stało, relacjonuję to chwilę po opisanych wydarzeniach.

Stwierdziłem, że jeżeli usunę:

HAL_I2SEx_TransmitReceive_DMA(&hi2s1, txBuffer, rxBuffer, 2);

A dźwięk na wzmacniaczu dalej będzie to wzywam egzorcystę od mikrokontrolerów. Okazało się na szczęście, chociaż byłem sceptycznie nastawiony, że dźwięk wreszcie umilkł. Zatem ponownie zacząłem wszystko dodawać w odwrotnej kolejności i nie mogłem przywrócić całego sprzętu do działania. Dosłownie ten sam kod nie chciał już ponownie zadziałać więc utworzyłem nowy projekt.

W nowym projekcie wykonałem następującą listę czynności, w dokładnie takiej kolejności:

1. Utworzenie nowego projektu o pewnej nazwie
2. W pliku .ioc w zakładce System Core, podzakładka CORTEX_M7 zmieniłem Speculation default mode = Disabled
3. W pliku .ioc w zakładce System Core, podzakładka RCC zmieniłem HSE na Crystal/Ceramic Resonator
4. W pliku .ioc w zakładce System Core, podzakładka SYS ustawiłem Timebase Source = SysTick
5. W pliku .ioc w zakładce Multimedia, podzakładka I2S1 ustawiłem Data and Frame Format = 24 Bits Data on 32 Bits Frame
6. W pliku .ioc w zakładce Multimedia, podzakładka I2S1 ustawiłem Selected Audio Frequency = 96kHz
7. W pliku .ioc w Clock Configuration ustawiłem maksymalną dostępną częstotliwość taktowania = 550MHz
8. W pliku .ioc w zakładce Multimedia, podzakładka I2S1 ustawiłem DMA dla SPI1_RX oraz SPI1_TX, oba z priorytetem = HIGH, oba w trybie CIRCULAR, Data Width = WORD w obu, STREAM ustawiony dla RX = DMA1 Stream 0, TX = DMA1 Stream 1
9. W pliku .ioc w zakładce DEBUG, ustawiłem Debug = Serial Wire
10. W pliku main.c wpisałem następujący kod:

/* USER CODE BEGIN PV */
uint32_t rxBuffer[2];
uint32_t txBuffer[2];
/* USER CODE END PV */

/* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_I2S1_Init();
  /* USER CODE BEGIN 2 */
  HAL_I2SEx_TransmitReceive_DMA(&hi2s1, txBuffer, rxBuffer, 2);
  /* USER CODE END 2 */

void HAL_I2SEx_TxRxCpltCallback(I2S_HandleTypeDef *hi2s) {
	txBuffer[0] = rxBuffer[0];
	txBuffer[1] = rxBuffer[1];
}

I uwaga, wszystko teraz działa w pełni poprawnie. Dlaczego tak się stało, nie mam zielonego pojęcia. Transfer DMA pomimo, że wrzucany jest do sekcji D1, gdzie nie powinno być dostępu, jest wykonywany w pełni poprawnie, dla udowodnienia screen z instancji hi2s1.

Edytowano Wrzesień 25, 2023 przez DeadGeneratio
