Konwerter PWM na napięcie 0-10V Wemos D1 mini V3.0

[nebraska]

Witam

Zamówiłem dokładnie taki konwerter PWM

https://allegro.pl/oferta/konwerter-napiecia-0-5v-i-0-10v-do-pwm-100-9547165160



Nie wiem czy się nie pospieszyłem ponieważ chciałbym go użyć z wemosem i pytanie do Was czy on potrzebuje 5V żeby działać w pełnym zakresie PWM czy na 3.3 też będzie pełny zakres?





Edytowano Listopad 21, 2023 przez nebraska

[H1M4W4R1]

7 godzin temu, nebraska napisał:

Nie wiem czy się nie pospieszyłem ponieważ chciałbym go użyć z wemosem i pytanie do Was czy on potrzebuje 5V żeby działać w pełnym zakresie PWM czy na 3.3 też będzie pełny zakres?

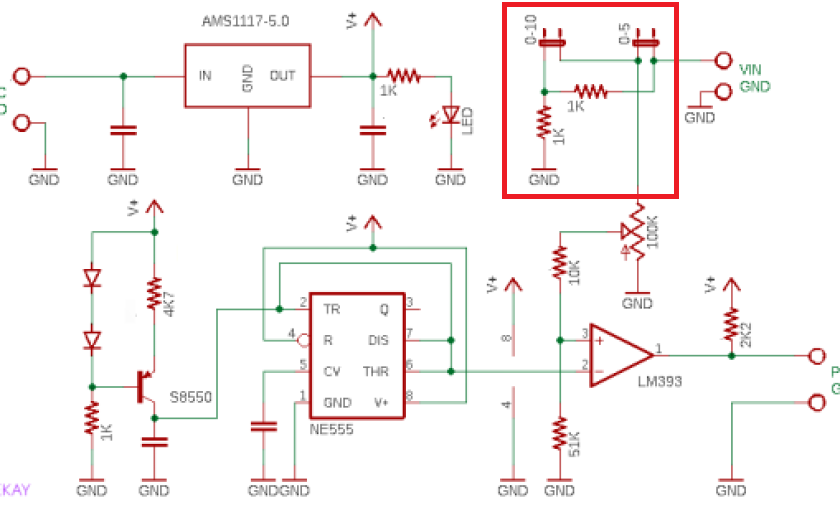

Nie pracowałem z nimi, ale ze schematu wynika, że ma potencjometr regulacyjny, więc może uda się nim "dopasować" napięcie. Ewentualnie jak to nie zda egzaminu to czeka cię wymiana rezystora koło zworek:



Ale którego i docelowej wartości nie podam, jestem jeszcze zbyt zaspany

[nebraska]

Wyczytałem żeby zrobić kalibracje.

Ustawić PWM na 50% czyli to będzie wartośc 127 i potencjometrem regulować tak żeby na Vout miernik pokazał 5V.

Będę bardzo wdzięczny za pomoc w doborze rezystora.

Paczka dzisiaj powinna być to będę informował jak podłącze.

[H1M4W4R1]

Zaraz... ale Ty chcesz zamieniać sygnał PWM na analogowy czy analogowy na PWM? Bo to są dwie zupełnie inne sprawy? Twój konwerter z linku jest z tej drugiej kategorii.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[nebraska]

Tak PWM na analogowy. Tak żeby podając PWM była wartość od 0-10V.

Kurde ale ze mnie gapa H1M4W4R1 dziękuję że mnie uswiadomileś ale dałem ciała.



[nebraska]

Chciałbym sterować wentylatorem potem dalej to rozbudować o inne funkcje tylko pytanie czy taki konwerter się nada? Czy może są inne lepsze?

https://elektroweb.pl/konwerteryekspandery/1159-konwerter-pwm-na-napiecie-0-10v-1khz-3khz-5905523304473.html

[H1M4W4R1]

20 minut temu, nebraska napisał:

Chciałbym sterować wentylatorem potem dalej to rozbudować o inne funkcje tylko pytanie czy taki konwerter się nada? Czy może są inne lepsze?

Co ty masz tam za silnik, że aż ci analog potrzebny? 😉 Bo może się okaże, że wystarczy kilka mosfetów...



[nebraska]

Muszę mieć po prostu zakres 0-10V.

[H1M4W4R1]

19 minut temu, nebraska napisał:

Muszę mieć po prostu zakres 0-10V.

Filtr dolnoprzepustowy ze wzmacniaczem operacyjnym powinien rozwiązać problem - tj. "aktywny filtr dolnoprzepustowy".

Edytowano Listopad 21, 2023 przez H1M4W4R1

[nebraska]

Mam LM358 podeslalbys jakiś schemat? To bym spróbował.

[H1M4W4R1]

13 minut temu, nebraska napisał:

Mam LM358 podeslalbys jakiś schemat? To bym spróbował.

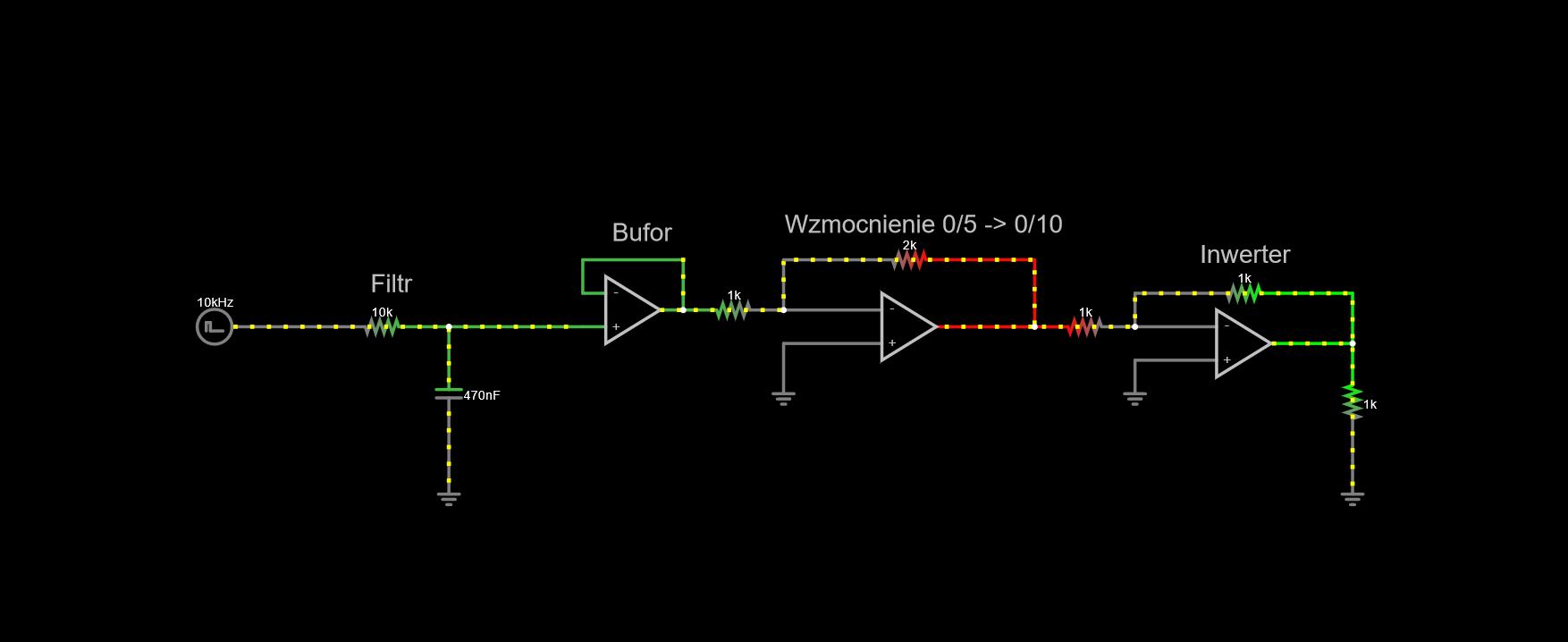

https://tinyurl.com/yttqz7nt

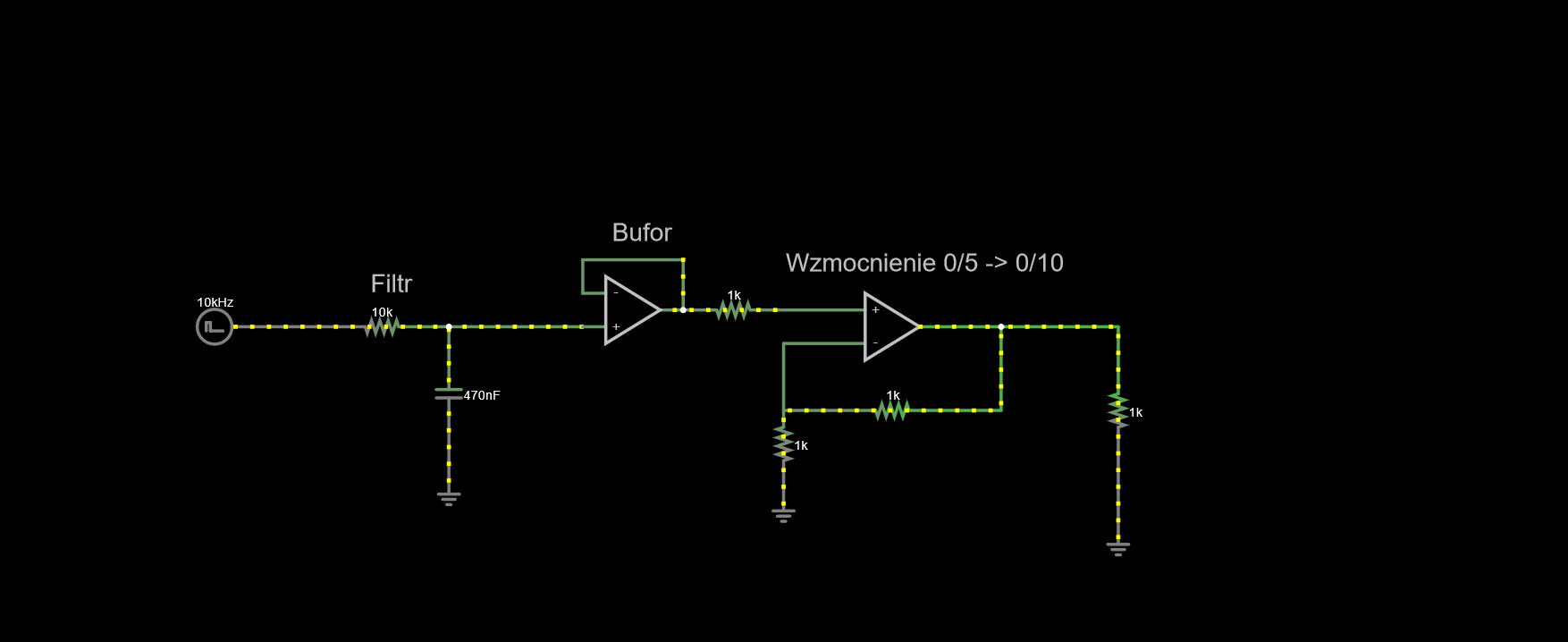

Tylko potrzebujesz napięcia +12V i -12V. Da się uprościć wzmacniaczem nieodwracającym, ale wtedy trzeba zrobić w kodzie kompensację gdyż ma on wzór V_out = (1 + R2/R1)*V_in zamiast V_out = -R2/R1*V_in i może lekko pływać, ale wtedy wystarczy tylko +12V.

https://tinyurl.com/yvtkb4x2



Edytowano Listopad 21, 2023 przez H1M4W4R1

[ethanak]

Tak przy okazji wemos to nie jest jedyna słuszna płytka, a nawet nie jeden słuszny mikrokontroler. Np. ESP32 ma wyjścia analogowe, więc warto podać jakiego wemosa to dotyczy...

[nebraska]

Racja, chodziło mi o Wemos D1 mini V3.0.0

[H1M4W4R1]

10 godzin temu, ethanak napisał:

Tak przy okazji wemos to nie jest jedyna słuszna płytka, a nawet nie jeden słuszny mikrokontroler. Np. ESP32 ma wyjścia analogowe, więc warto podać jakiego wemosa to dotyczy...

Ale wiesz, że był on w tytule wątku? 😄

DAC w 32'ce jest akceptowalny, ale w ten sposób kolega nauczy się jak konwertować sygnał PWM na analogowy, gdy mikrokontroler (tak jak jego) nie posiada wbudowanego przetwornika.

[ethanak]

7 minut temu, H1M4W4R1 napisał:

Ale wiesz, że był on w tytule wątku?

A kto by tam czytał tytuły 🙂
