błędne działanie przy sterowaniu przekaźnikiem z raspberry pi 4B

[Prometeuszanin]

Cześć. Mam problem. Podczas działania programu przekaźnik jest uruchomiony bezustannie, po wyłączeniu programu przekaźnik jest wyłączony. Gdy zamienię przekaźnik na diodę to mruga prawidłowo. Używam raspberry pi 4B. Przekaźnik jest podłączony do pinu 5v, GND i GPIO 6.

(edycja): Gdy stykam In1 z przekaźnika z masa to przekaźnik uruchamia się.

Proszę o pomoc.


import RPi.GPIO as GPIO
import time

# Ustawienia pinu GPIO
relay_pin = 6
GPIO.setmode(GPIO.BCM)
GPIO.setup(relay_pin, GPIO.OUT)

try:
    while True:
        GPIO.output(relay_pin, GPIO.HIGH)
        time.sleep(1)
        GPIO.output(relay_pin, GPIO.LOW)
        time.sleep(1)
except KeyboardInterrupt:
    GPIO.cleanup()



Edytowano 6 sierpnia przez Prometeuszanin

[Belferek]

Przekaźnik to prądożerna bestia więc najczęściej sterujemy jego cewką przy pomocy tranzystora. Piny GPIO uC mogą mieć za małą wydajność prądową.

Pokaż schemat podłączenia przekaźnika do swojej malinki.

Czytałeś ten artykuł: https://forbot.pl/blog/kurs-elektroniki-elementy-stykowe-przekazniki-id4335 ?

Chociaż z tego co piszesz to nie podłączyłeś przekaźnika lecz pewnie jakiś bliżej nieznany "moduł z przekaźnikiem". Może więc pokaż jaki?

Edytowano 7 sierpnia przez Belferek

[Prometeuszanin]

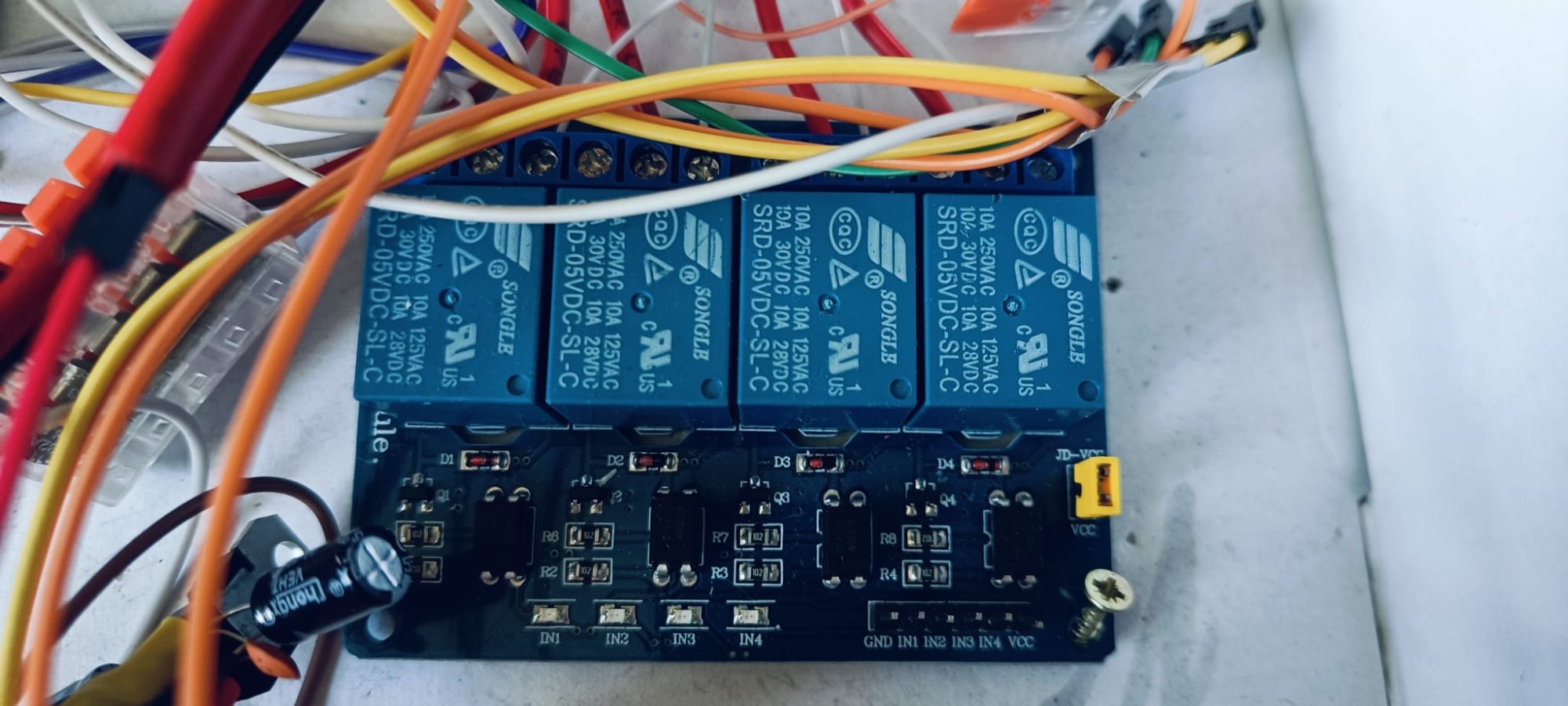

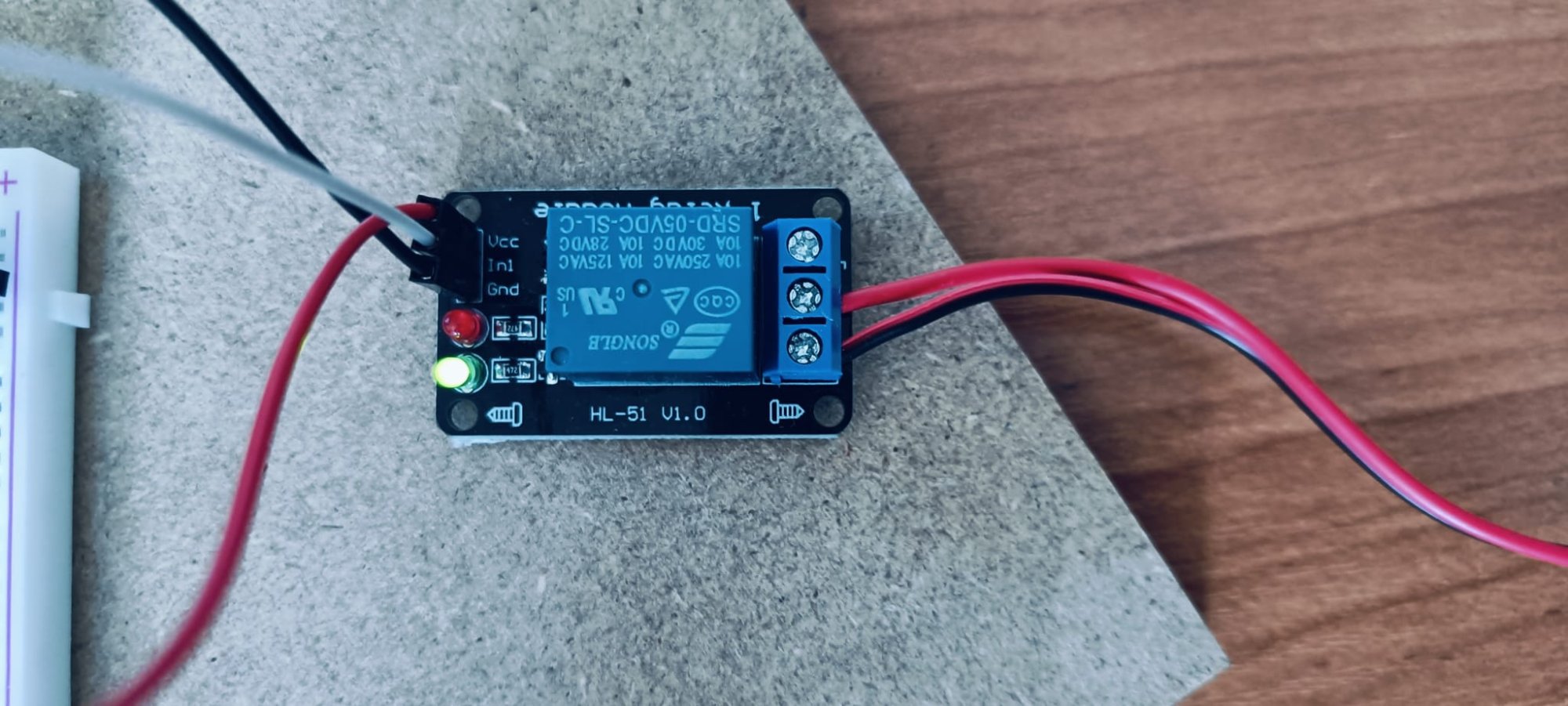

Czerwony kabel 5v, czarny GND, biały pin GPIO 6.
Jeden z przekaźników działa prawidłowo, ale myślę że i te działające niewłaściwie można dostosować jeśli można uruchomić przekaźnik uruchomieniem programu i wyłączyć wyłączeniem. Coś jak wyłączenie mini programu w funkcji programu. Ale najprawdopodobniej dokupię moduł 8-przekaźnikowy podobny do tego działającego. Mimo tego chcę dowiedzieć się dlaczego nie działa prawidłowo i jak można to zmienić wewnątrz programu

Na ostatnim filmie widać że dioda świeci na przemian słabiej i mocniej ale nie gaśnie i przekaźnik pozostaje w stanie włączonym.
https://www.youtube.com/watch?v=PmiY6wC7J2Q



Edytowano 7 sierpnia przez Prometeuszanin

[ethanak]

A podasz link do tego modułu z przekaźnikiem? Bo nie wszystkie pracują z 3.3V i akurat objawy wskazują na taki moduł. A przy okazji malinka może takich modułów nie lubić i zareagować uszkodzeniem pinu...

Co będzie jeśli zamiast podawania jedynki na wyjście przestawisz go w tryb wejścia?

Edytowano 7 sierpnia przez ethanak

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Prometeuszanin]

Jeśli będzie w trybie wejścia nie będę mógł zmieniać stanu

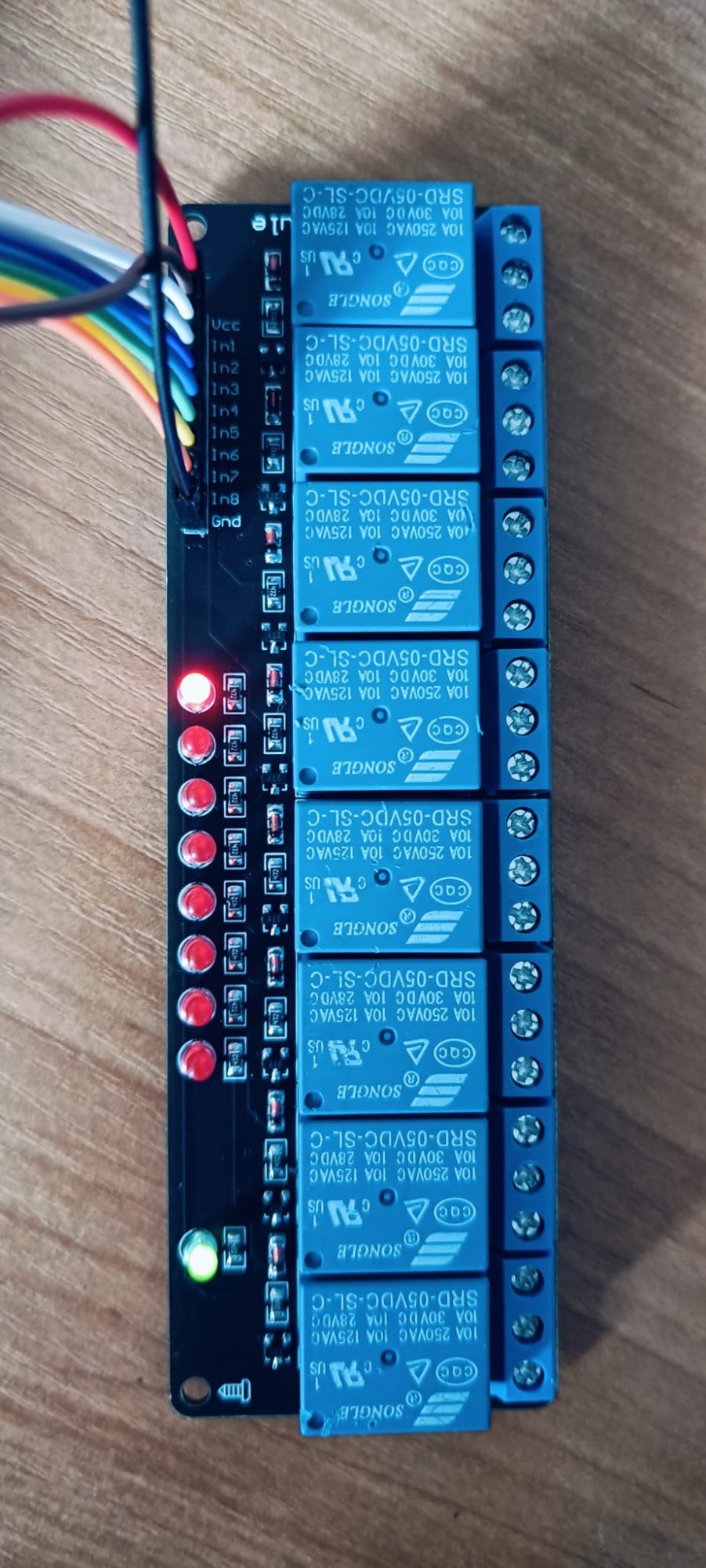

To moduł który mam:
