attiny85 Jak podpiąć LCD I2C do ATTiny85?

[BeeKeyPro]

Witam. Czy mógłby mi ktoś podesłać schemat podłączenia Attiny85 do LCD I2C, oraz biblioteki potrzebne do wgrania kodu? Lub jakiś poradnik który zawiera wszystkie te rzeczy. W internecie jest wiele poradników, ale nic z nich nie mogę wyciągnąć...

Z góry dziękuję za odpowiedzi.

Edytowano 10 września przez BeeKeyPro

[AntekBezak]

Pin GND i VCC wyświetlacza daj do zasilania, pin SCL wyświetlacza daj do pinu 9 na Attiny, pin SDA wyświetlacza do pinu 8 Attiny. Z bibliotek możesz chyba użyć LiquidCrystal_I2C. Nie mam akurat jak przetestować tego kodu, ale może ci pomoże:

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Tutaj wpisujesz adres wyswietlacza i rozmiar
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.begin();
  lcd.backlight();
  lcd.print("Hello, World!");
}

void loop() {
  // Reszta programu
}

[BeeKeyPro]

3 godziny temu, AntekBezak napisał:

Pin GND i VCC wyświetlacza daj do zasilania, pin SCL wyświetlacza daj do pinu 9 na Attiny, pin SDA wyświetlacza do pinu 8 Attiny.

Na ATTiny85 nie ma pinu 9 ani 8

[AntekBezak]

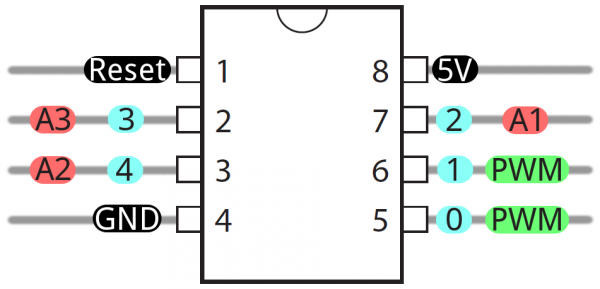

Przepraszam, wziąłem rozpiskę do innego Attiny 😅. W takim razie SCL do pinu 2 i SDA do pinu 0.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[BeeKeyPro]

@AntekBezak Oo, dzięki. Idę sprawdzić czy będzie działać!

[BeeKeyPro]

@AntekBezak Nie wiem jak Ci dziękować! 🙂 Udało się!!!

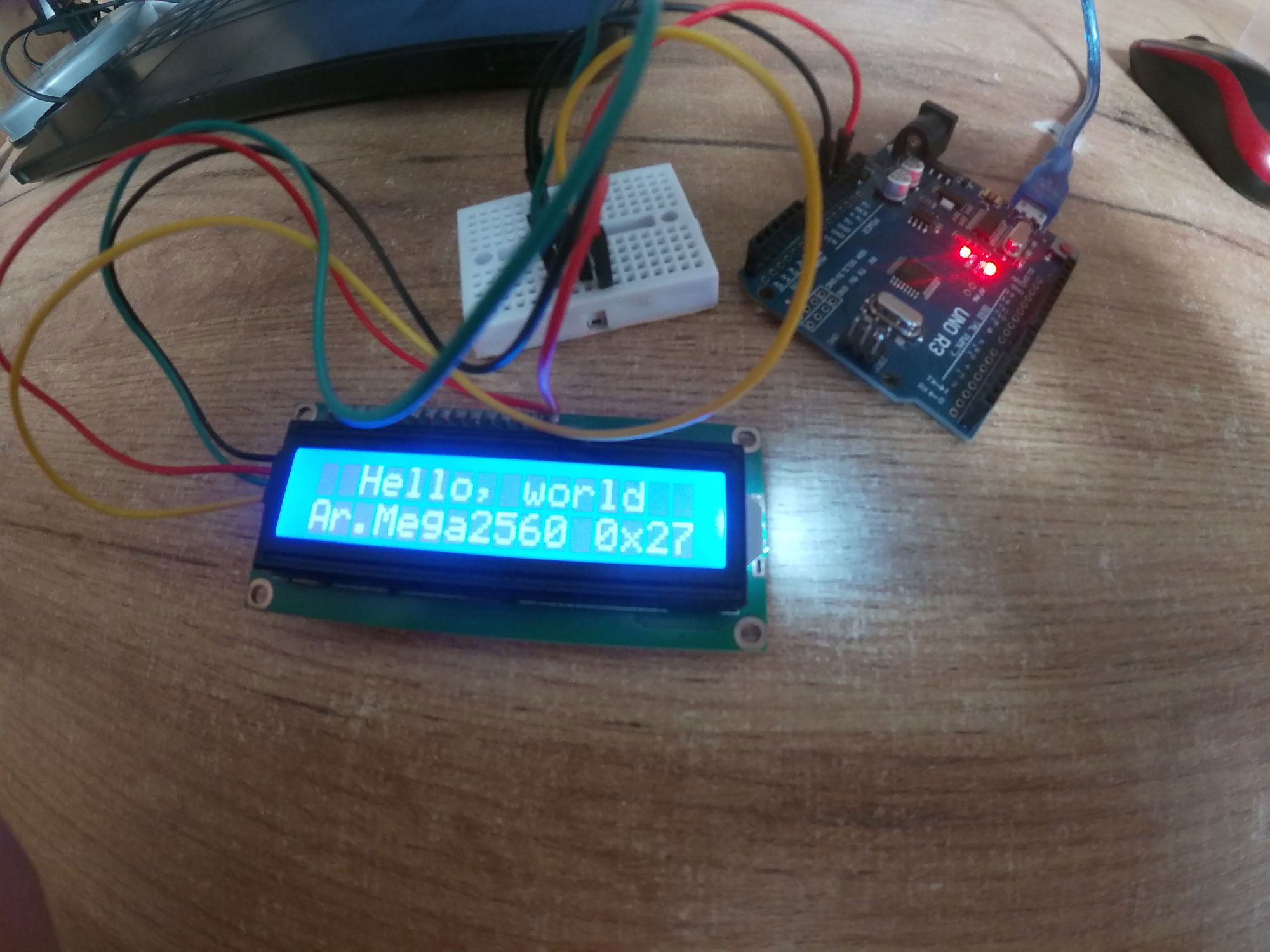

Arduino zostało użyte tylko do zasilenia. Kod który mi podesłałeś niestety działał, ale użyłem kodu z tej strony: https://forum.arduino.cc/t/solved-liquidcrystal_i2c-begin-error/570064 i on na szczęście zadziałał.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,16,2);

void setup()
{

  lcd.init();
  lcd.init();
  lcd.backlight();
  lcd.setCursor(2,0);
  lcd.print("Hello, world");
  lcd.setCursor(0,1);
  lcd.print("Ar.Mega2560 0x27");

}
void loop() {

}

Jeszcze raz baaaardzo dziękuję!!

Edytowano 11 września przez BeeKeyPro

[BeeKeyPro]

@AntekBezak A wiesz może jak podłączyć czujnik wilgotności i temperatury DHT11 i DHT22?

[AntekBezak]

VCC i GND są oczywiste, trzeci pin (u mnie opisany jako out) do jakiegoś wolnego pinu, może być 4. Możesz spróbować ten kod dla testu:

include "DHT.h"

DHT dht(4, DHT22); //tu podajesz pin i wersje czujnka

void setup(){
  Serial.begin(9600);
  dht.begin();
}

void loop(){
  float w = dht.readHumidity();
  float t = dht.readTemperature();

  Serial.print("wilgotnosc: ");
  Serial.print(w);
  Serial.print(", temperatura: ");
  Serial.println(w);
}

A czemu w kodzie do lcd masz dwa razy lcd.init();? Raz nie wystarczy?

Edytowano 11 września przez AntekBezak

[BeeKeyPro]

2 godziny temu, AntekBezak napisał:

A czemu w kodzie do lcd masz dwa razy lcd.init();? Raz nie wystarczy?

A sorka zapomniałem usunąć 😅
