Sterowanie ogonem w turbinie wiatrowej

[galik19871987]

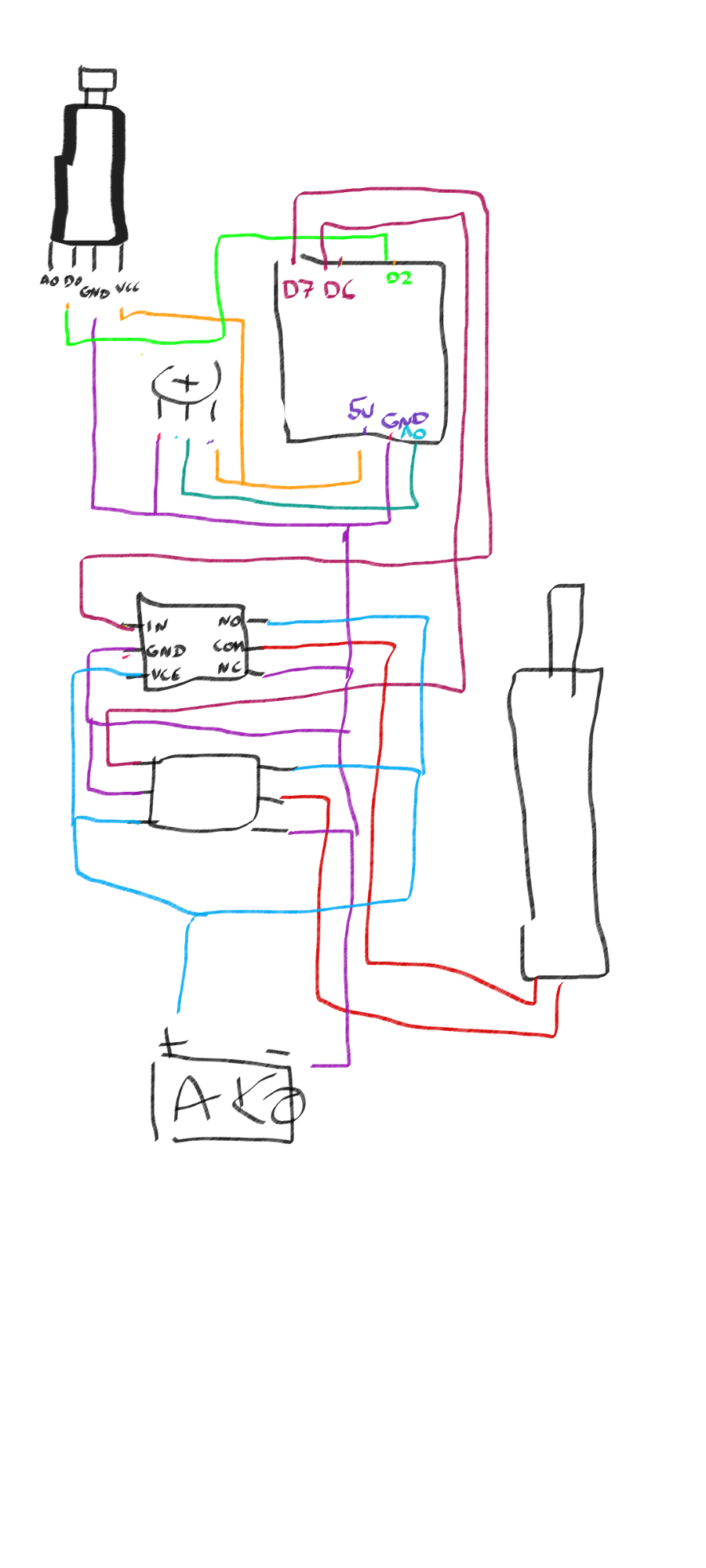

Witam. Chciałbym coś zweryfikować bo mam pewien schemat i nawet Hex dostałem od kogoś bo ja tego nie ogarniam. I teraz. Nie wiadomo o co chodzi bo nie działa.

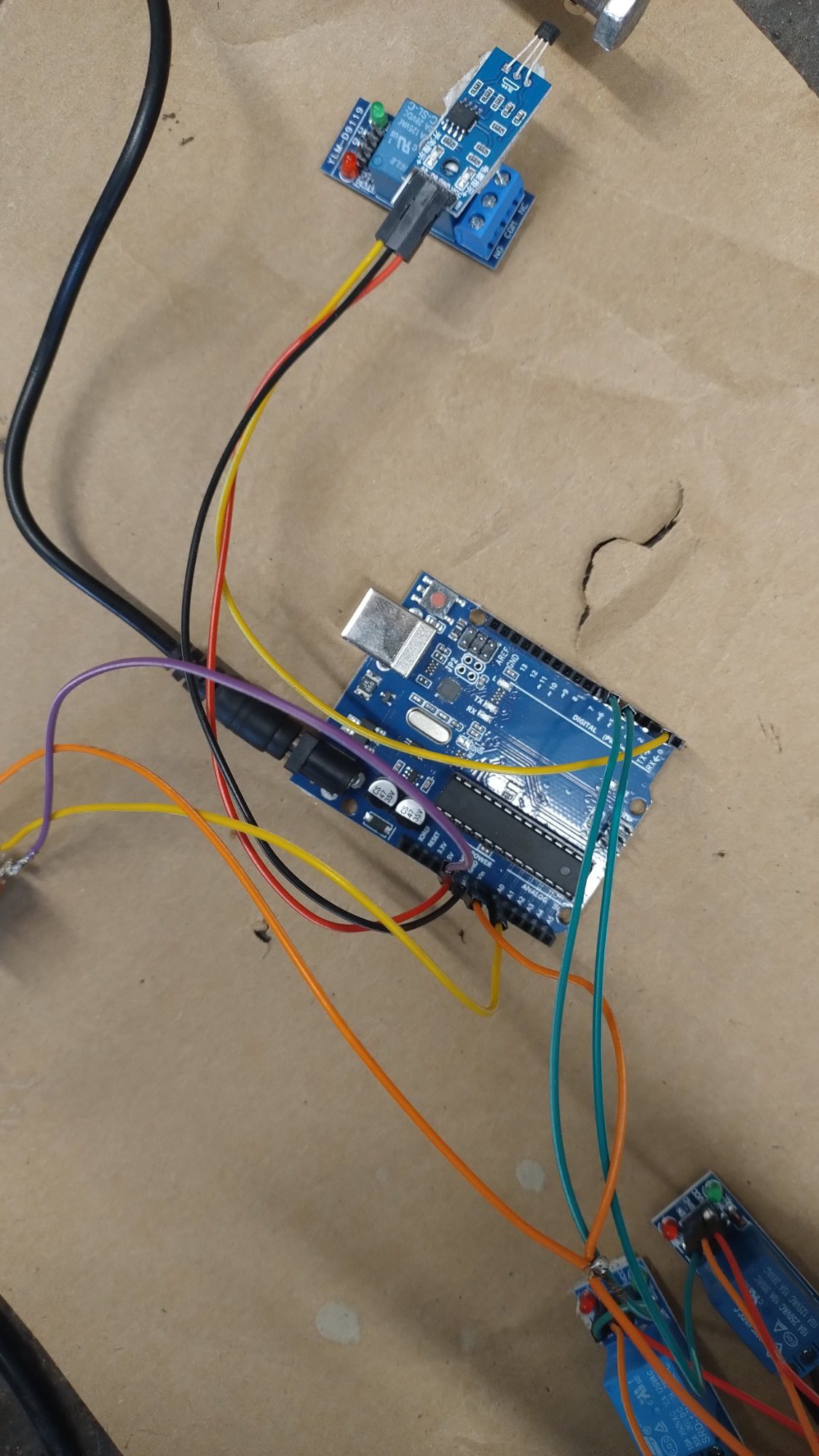

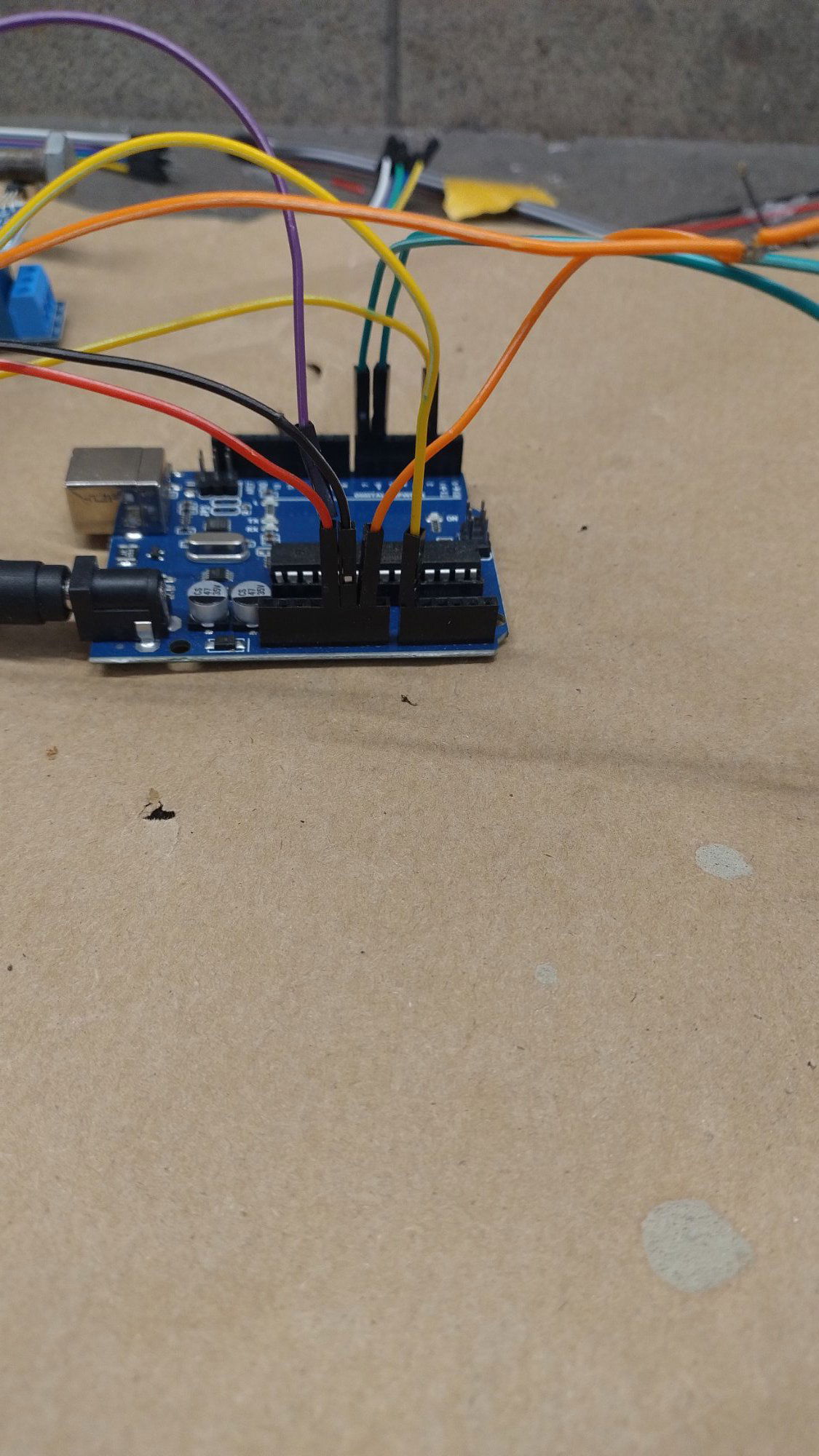

Jak kręciłem magnesem przy czujniku Halle to migała dioda ale nic się nie działo a po 30 sekundach powinien się siłownik wysunąć. Kolega ustawił mi że po przekroczeniu 200 rmp siłownik ruszy a nie rusza. Ale jak odepne D7 po kręceniu to wtedy rusza, jak wpinam to staje. Nie wiem czy coś z napięciami czy samym programem będzie.

[galik19871987]

Serio nie ma tu nikogo kto by mi coś doradził? Osoba która mi to zrobiła zniknęła z forum i nie wiem co dalej. Ja nie mam o tym zielonego pojęcia.

[farmaceuta]

18 godzin temu, galik19871987 napisał:

Nie wiem czy coś z napięciami czy samym programem będzie.



Ja obstawiam program...(o ile masz to dobrze elektrycznie podłączone) uzyskujesz te 200obr/min? To ważne bo z tego co zrozumiałem to tylko wtedy siłownik rusza...napisz coś więcej o samym sterowaniu tego siłownika, elektryczny?

I wytłumacz co ten siłownik ma robić w tej turbinie bo nie kumam...

[galik19871987]

Jest to siłownik liniowy, ma być podłączony do ogona. Jak turbina osiągnie ponad 200 rmp to siłownik ma dostać sygnał i złamac ogon co powoduje obrucenie wiatraka i go zwolnienie. Mam podłączone wszystko jak kolega inny mi to pisał na innym forum ale zniknął jak powiedziałem że to nie działa

Tak mam jak zrobić ponad 200 rmp

[galik19871987]

Najpierw dostałem plik w formacie bin. Jakimś cudem to wgrałem bo też się na tym nie znam. Później dał plik Hex ale nie mogłem go już wgrać i ogólnie Arduino klon teraz niby jest połączony w portach ale nie mogę nic wgrywać bo jakiś błąd wyskakuje że się nie może polaczyc

[miro88]

@galik19871987

Pokaż jaki jest komunikat o błędzie.

[galik19871987]

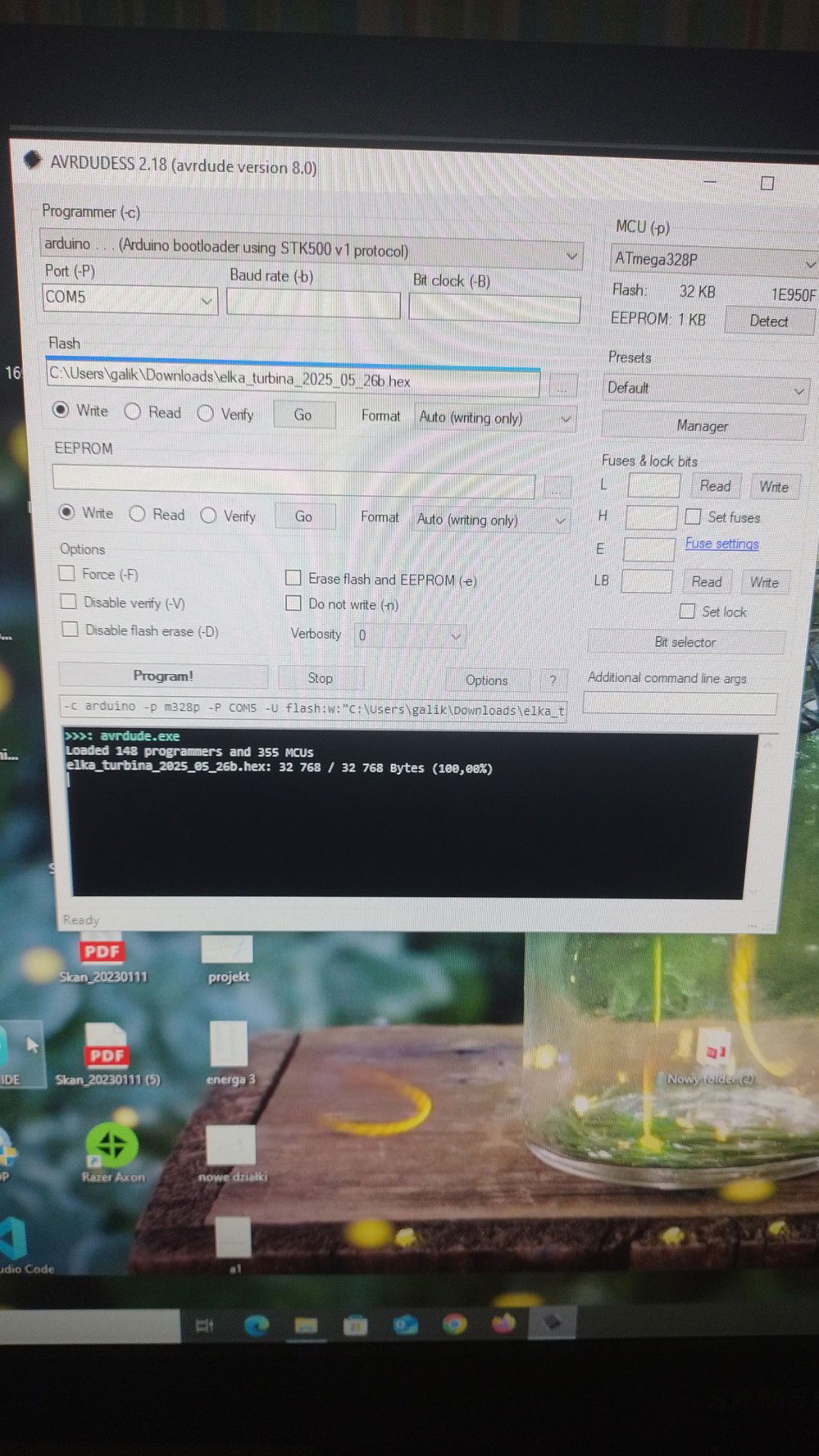

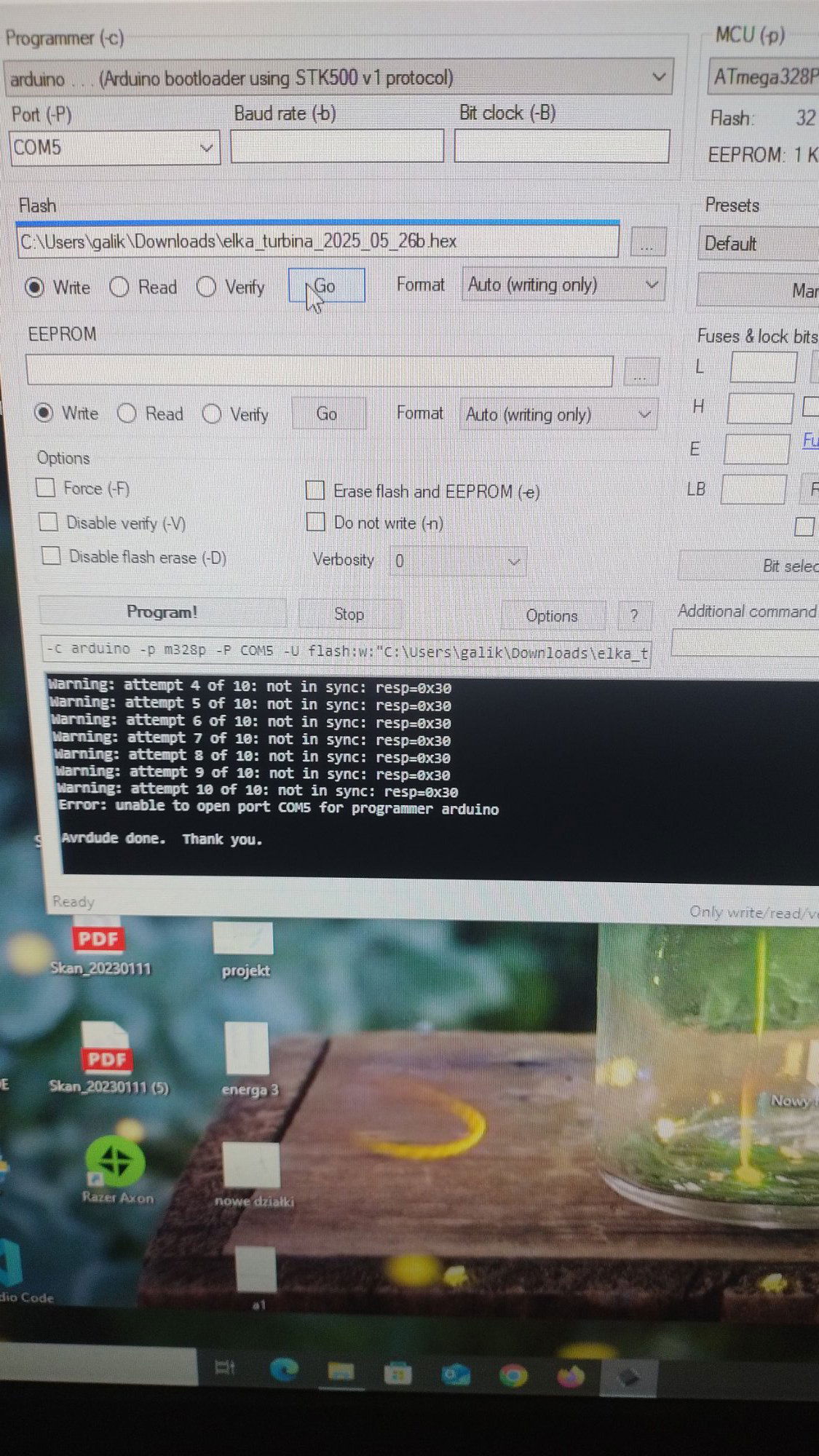

Po odpaleniu jest tak jak na  pierwszym a jak kliknę go żeby go jeszcze raz wgrał to wywala coś takiego



[galik19871987]

Jeżeli powiecie że to wina programu a nie schematu to założę temat z prosbą o nowy program do tego, może ktoś mi napisze

[galik19871987]

I co waszym zdaniem schemat ok?

[farmaceuta]

3 godziny temu, galik19871987 napisał:

ale zniknął jak powiedziałem że to nie działa

Polskie standardy

3 godziny temu, galik19871987 napisał:

Jest to siłownik liniowy, ma być podłączony do ogona. Jak turbina osiągnie ponad 200 rmp to siłownik ma dostać sygnał i złamac ogon co powoduje obrucenie wiatraka i go zwolnienie

Dalej nie kumam... O jaki kąt ma się obrócić wtedy turbina?

Turbina jest ciągle ustawiona w jednym stałym kierunku?

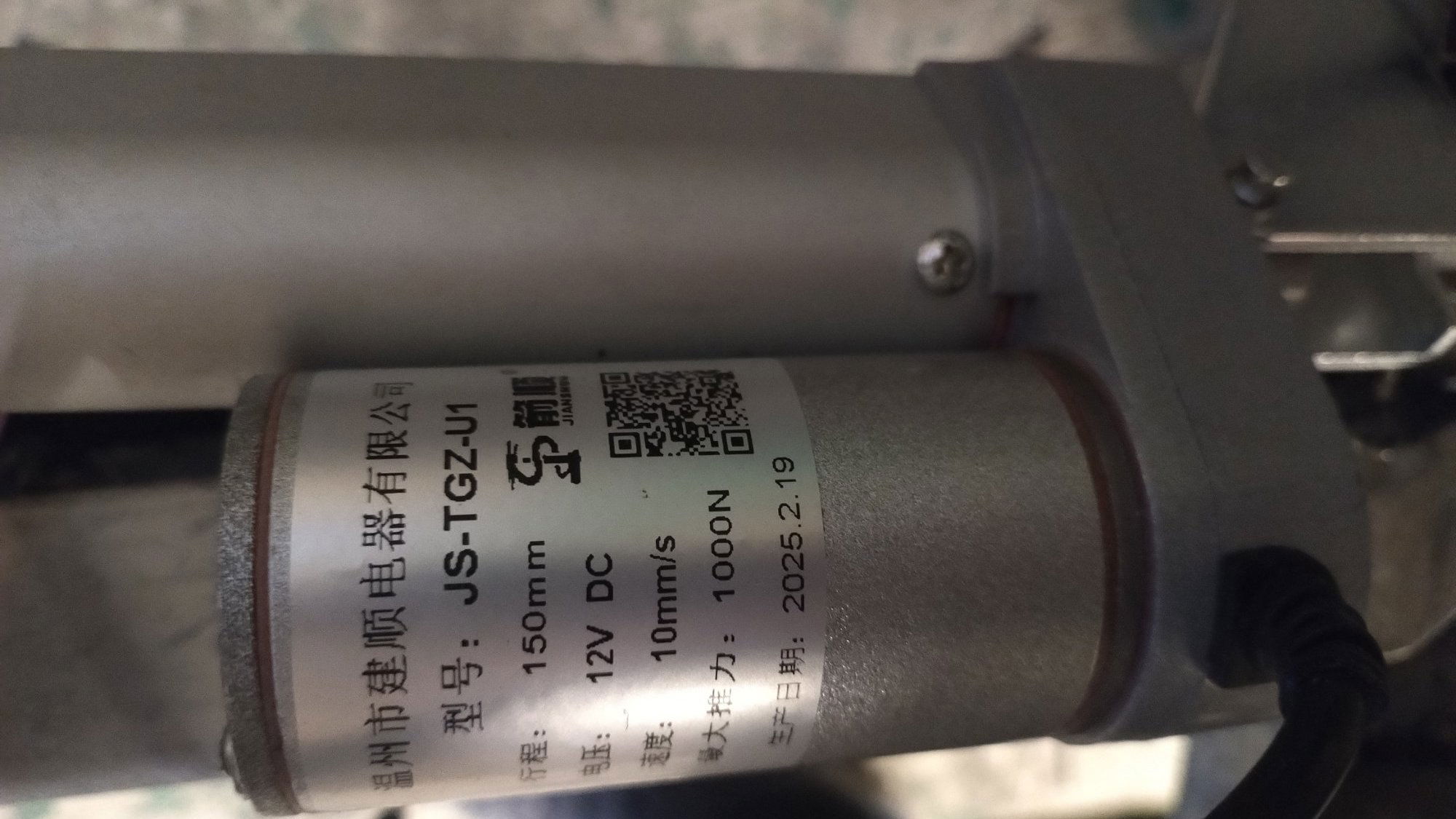

Daj zdjęcia tej turbiny i tego mechanizmu siłowego, daj model tego siłownika żeby wiadomo było jak go sterować

Masz środowisko Arduino IDE? (Będzie potrzebne do wgrania nowego kodu)



[jand]

22 godziny temu, galik19871987 napisał:

I co waszym zdaniem schemat ok?

A skąd to może być wiadomo, skoro nie podpisałeś modułów oraz ich wejść i wyjść?

Edytowano 31 maja przez jand

[galik19871987]

Dopiero ją buduje więc jest w rozsypce. Chodzi o to że standardowo ogon jest prosto do wiatru zawsze. Mój będzie na zawiasie a linie będzie trzymał siłownik. Jak turbina będzie się za szybko kręciła to siłownik zegnie ogon pewnie do 90 stopni ( zależy od wysówu) co powoduje obrót wiatraka względem wiatru i wiatrak chamuje. Mniejsza o to

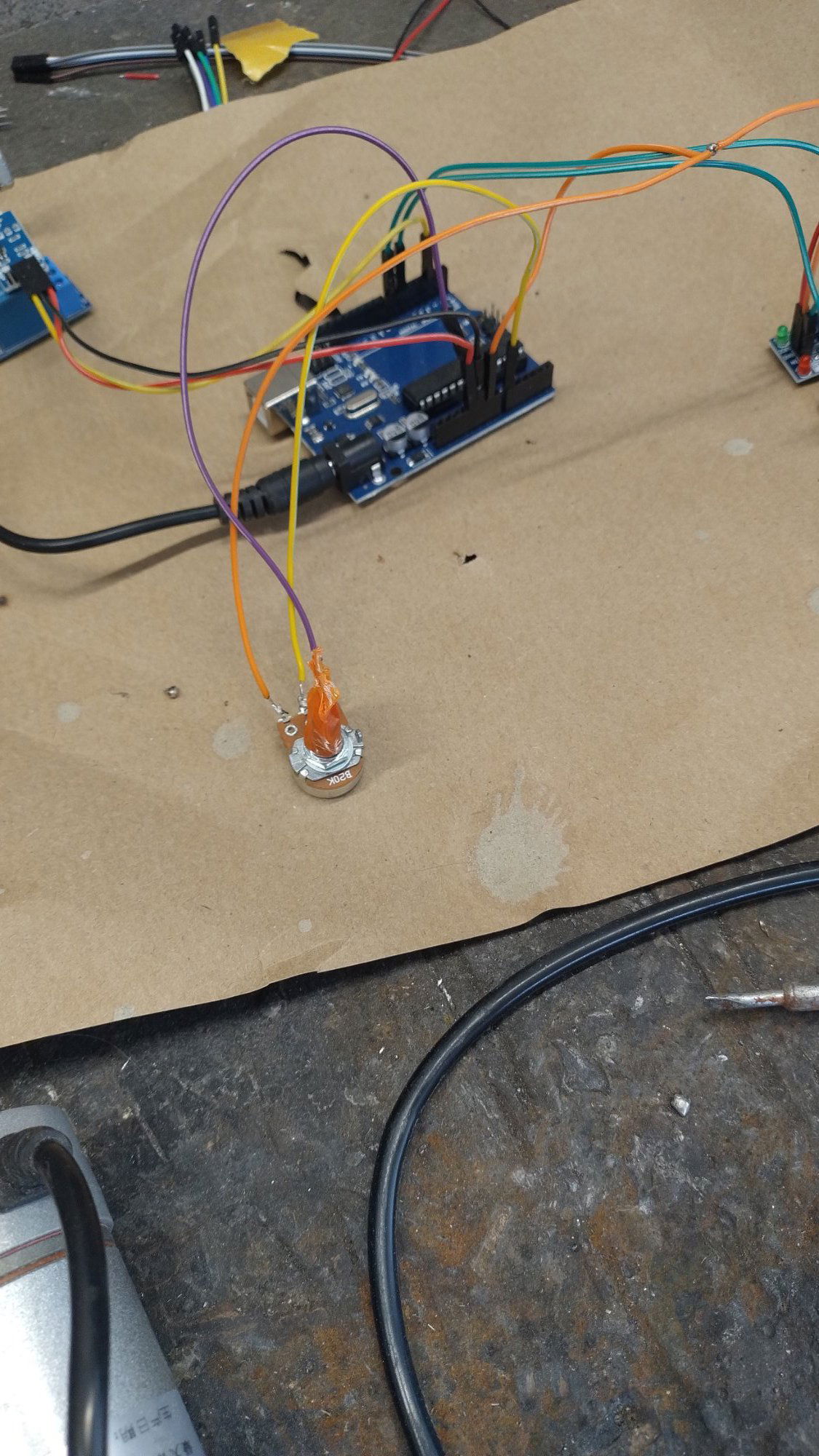

Chciałbym żeby sterownik załaczał siłownik i do końca go wysował, bo sam się zatrzymuje i wyłącza jak dojdzie do końca, tak samo jak się cofnie. Nic więcej jak obroty spadają poniżej 200 rmp to się ogon prostuje. Chciałbym żeby ten potencjometr też działał a zakres był 100-300 rmp. Czujnik żeby zczytywał co 30 sekund żeby na podmuchy nie reagowalo. Wgrałem raz przez avrdudess



[galik19871987]

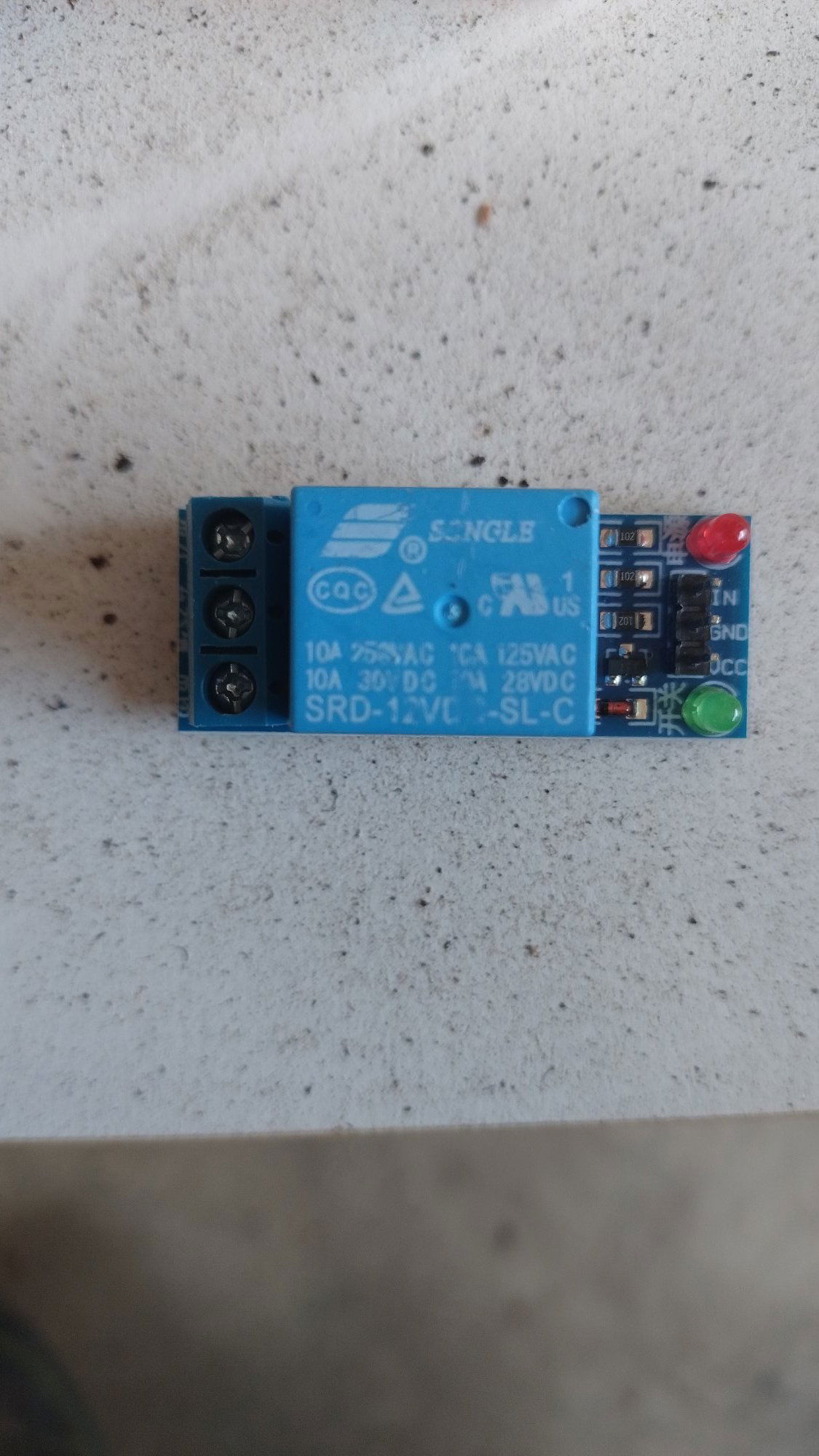

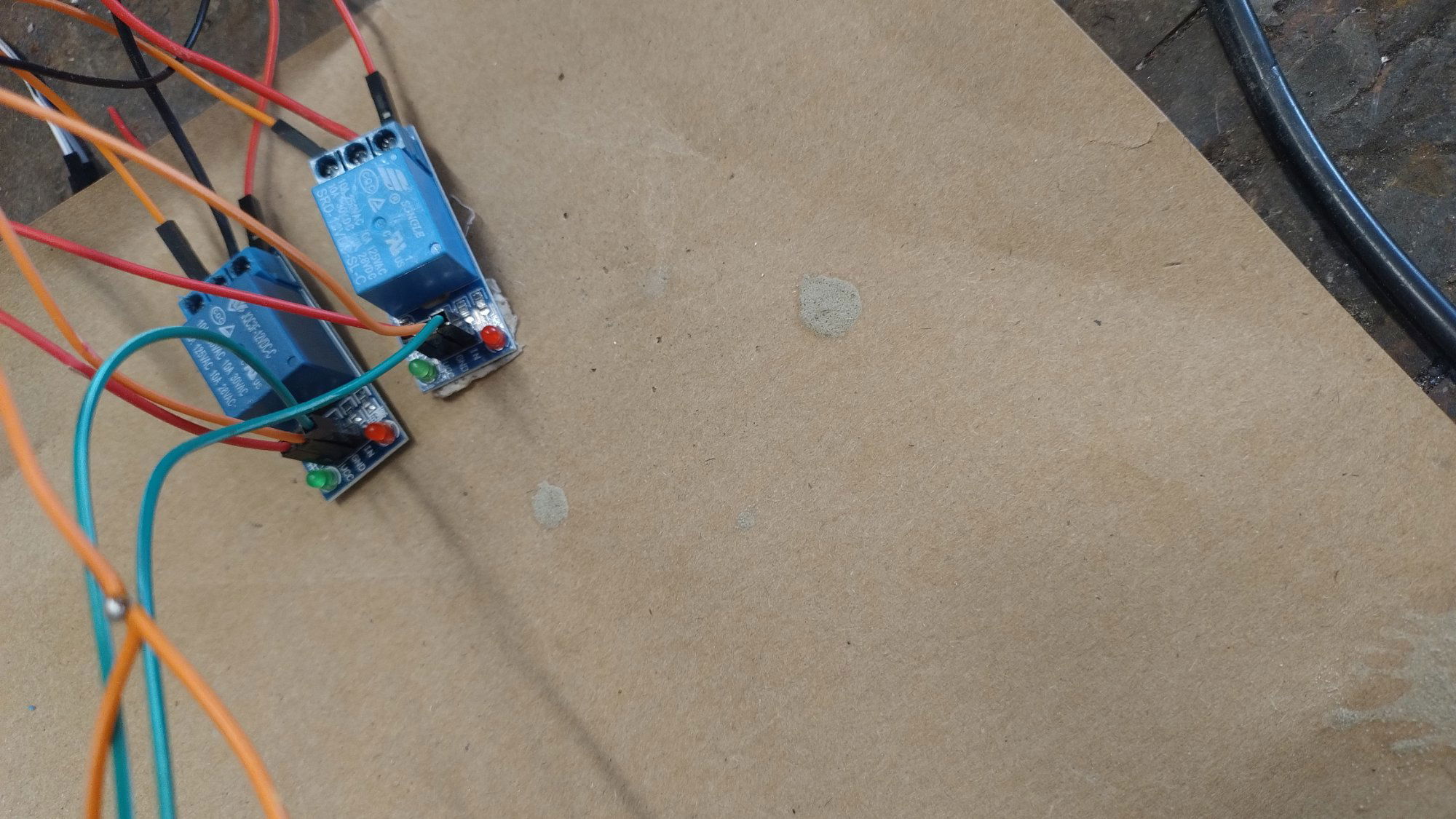

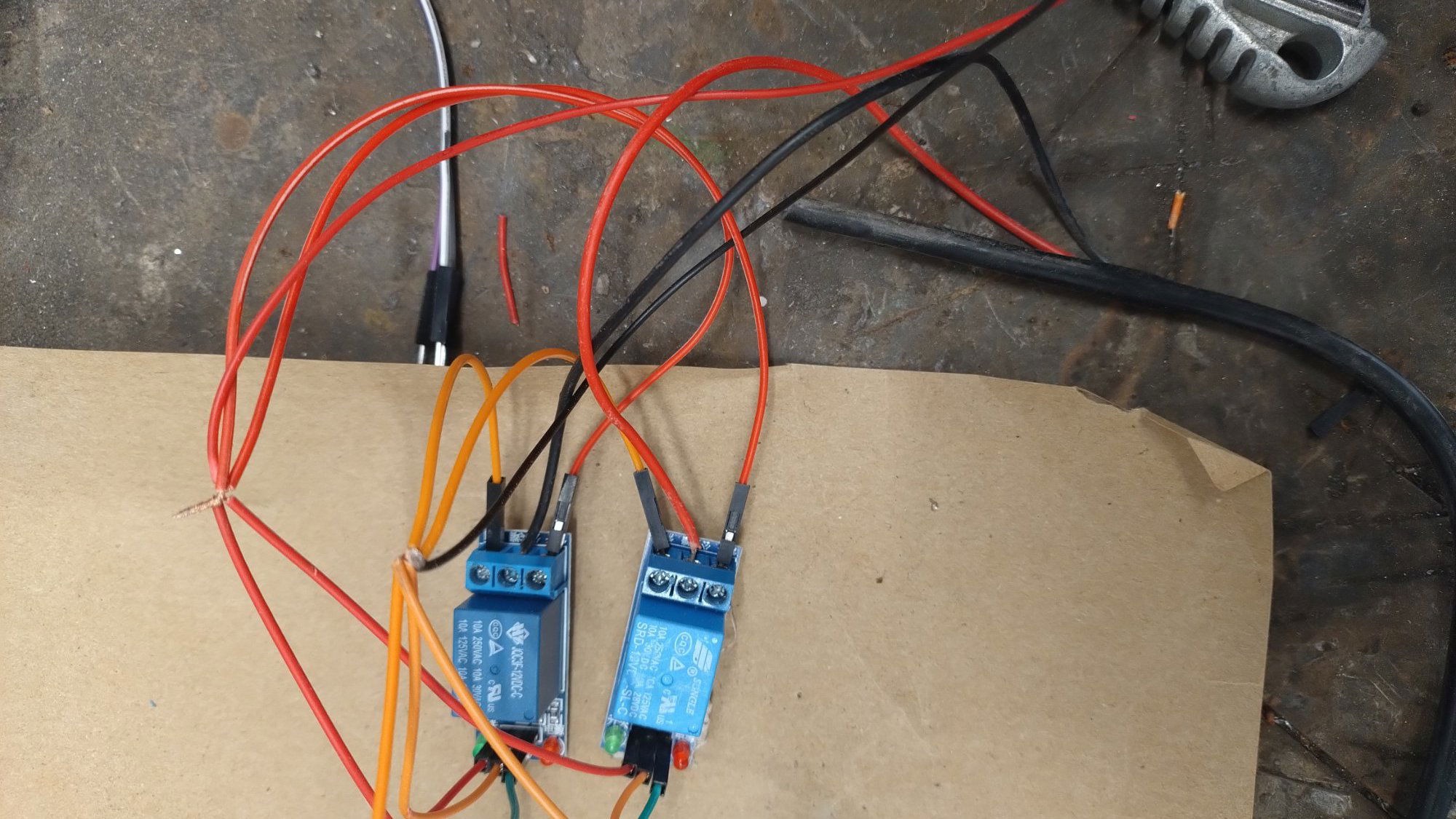

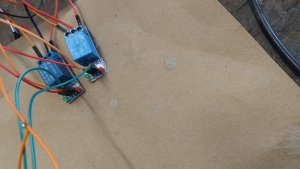

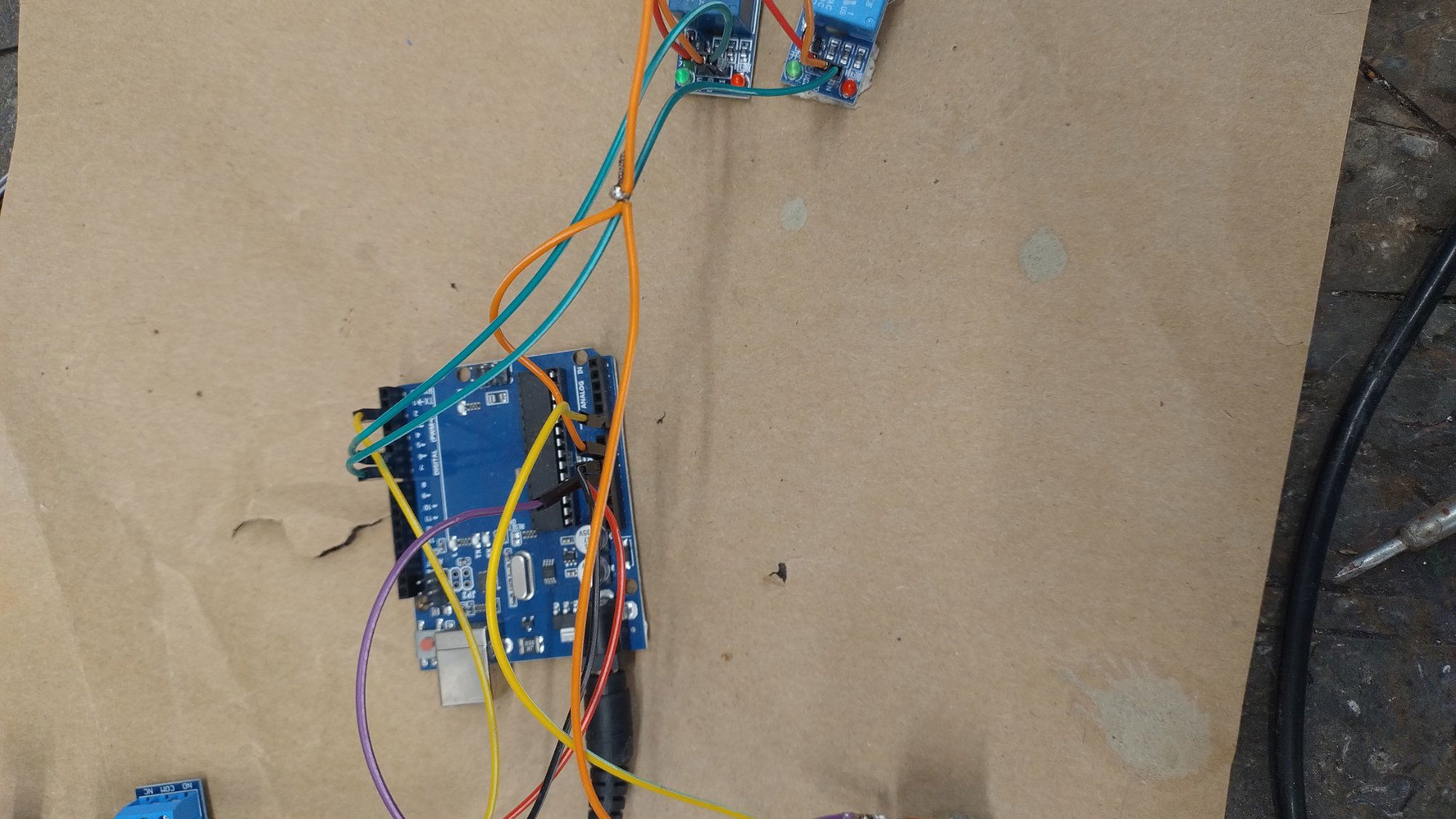

Dwa takie moduły

[orb777]

Makaron z przekaźnikami steruje bodaj biegunowością napędu siłownika. Jeżeli odłączysz D7 to (podpisany) przekaźnik przechodzi w "NC", więc na "COM" jest wtedy "-". W tym czasie drugi przekaźnik (niepodpisany) teoretycznie ma "+" na "COM", więc siłownik ożywa. Odłącz może siłownik i sprawdź multimetrem co pojawia się na "COM" przekaźników lub pinach sterujących, kiedy spełniasz warunek rpm. Co w kodzie jest i tak nie wiadomo.

[galik19871987]

20 minut temu, farmaceuta napisał:

Polskie standardy

Dalej nie kumam... O jaki kąt ma się obrócić wtedy turbina?

Turbina jest ciągle ustawiona w jednym stałym kierunku?

Daj zdjęcia tej turbiny i tego mechanizmu siłowego, daj model tego siłownika żeby wiadomo było jak go sterować

Masz środowisko Arduino IDE? (Będzie potrzebne do wgrania nowego kodu)

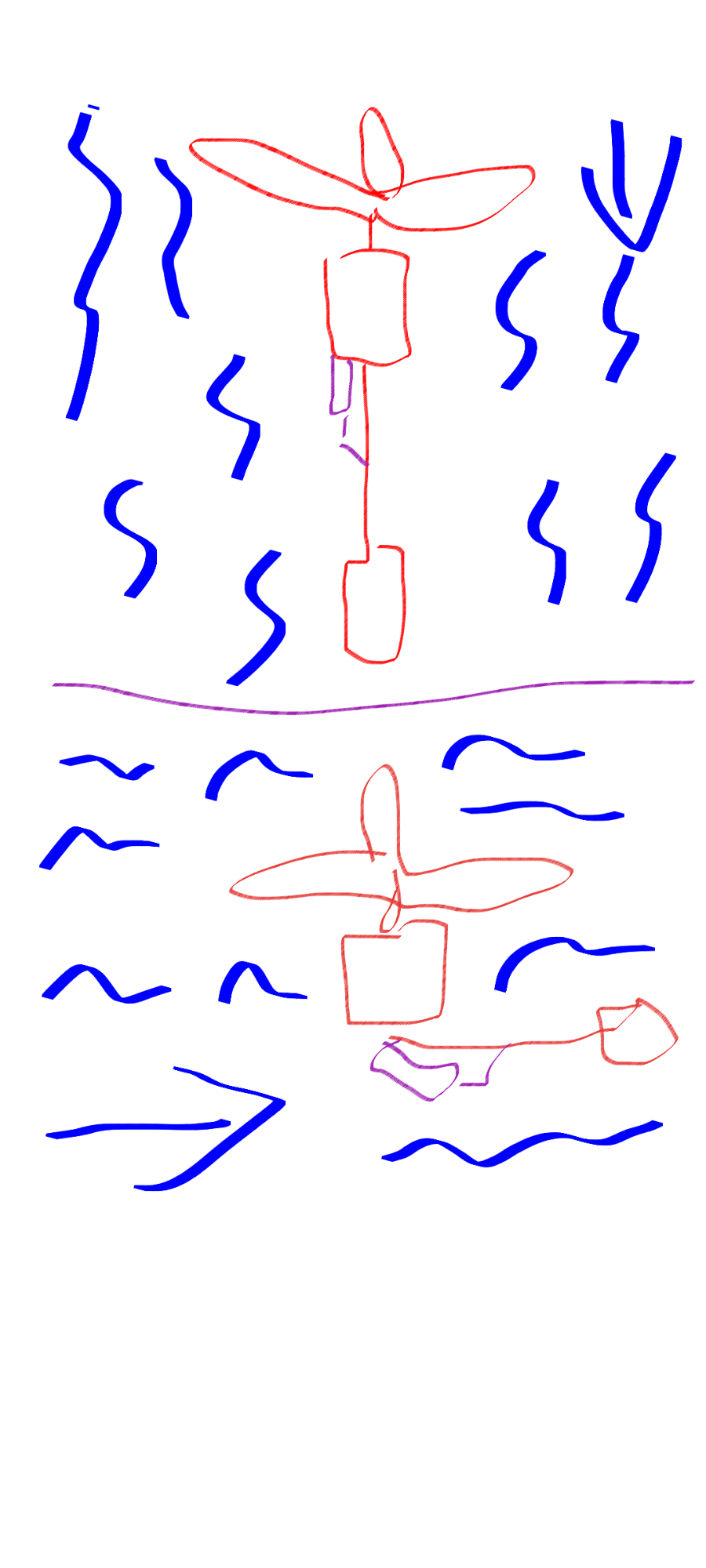

Taka prowizorka ale żebyś wiedział o co mi chodzi. Wiatrak wtedy ustawia się bokiem.
