Serwo pierwsze kroki

[PanMajster]

Hej wszystkim.

Nie długo będę realizować swój pierwszy projekt i zaczynam robić jakieś ruchy .

Pewnie w nie długim czasie założę temat w Projektach ale póki co dopytam tutaj.

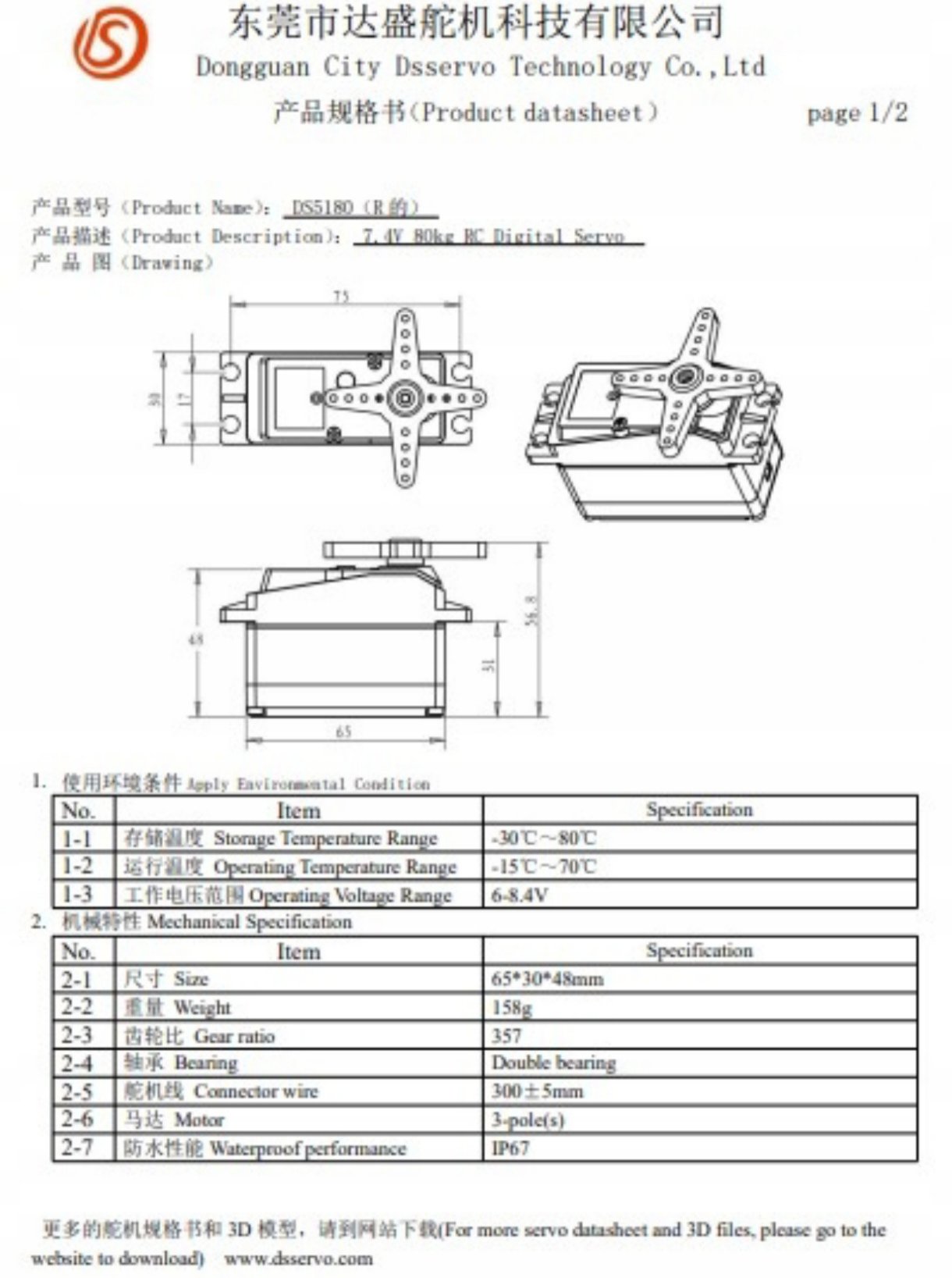

Mam servo DS5180. W załączeniu zrzuty z datasheet.

Mam oddzielny zasilacz impulsowy ktory będzie zasilać servo a sygnałem PWM z Arduino bedę sterować serwem.

1. Serwo pobiera dość duży prąd i mam pytanie odnośnie zabezpieczenia arduino. Czy sygnał PWM powinien być wysyłany przez jakiś tranzystor albo poprzez rezystor czy nie musze tutaj nic po drodze dokładać? Teoretycznie serwo jak sie domyślam ma swój sterownik i sygnał PWM jest odizolowany od zasilania?

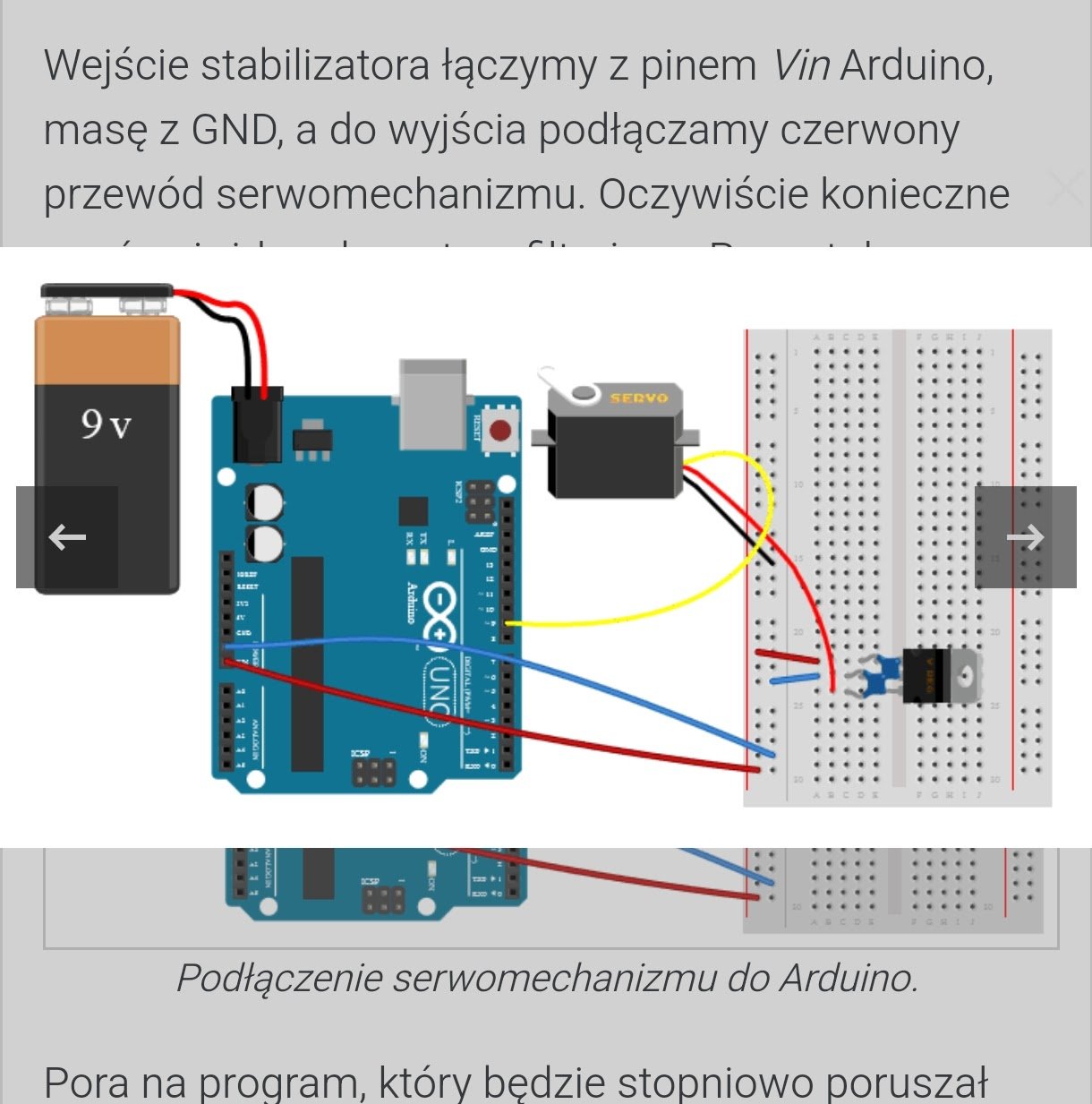

A może jak na trzecim załączonym obrazku tam serwo w kursie forbota była podłączone teoretycznie pod oddzielne zasilanie VIN i zasilane poprzez stabilizator. Jednak sam sygnał PWM nie był jak kolwiek izolowany /ograniczany.

Jaki mniej wiecej prąd idzie poprzez PWM? Czy im większy amperaż serwa tym ten sygnał musi być silniejszy?

2. Czy między plusem a minusem zasilania serwa musze dać jakąś diode prostowniczą lub kondensator? Masy arduino i zasilania serwa będą połączone.

3. Pytanie dodatkowe czy jeżeli bede mieć drugie serwo ale zasilane AC. To czy masy też się łączy? ( masa arduino DC z masa serwa AC) Jeżeli tak to jakim sposobem?



Edytowano 9 lutego przez PanMajster

[Treker (Damian Szymański)]

8 godzin temu, PanMajster napisał:

Czy sygnał PWM powinien być wysyłany przez jakiś tranzystor albo poprzez rezystor czy nie musze tutaj nic po drodze dokładać? Teoretycznie serwo jak sie domyślam ma swój sterownik i sygnał PWM jest odizolowany od zasilania?

Nie, sygnał PWM nie musi być izolowany. To tylko sygnał sterujący. Cały duży prąd pobierany jest przez przewody od zasilania serwa.

8 godzin temu, PanMajster napisał:

Jaki mniej wiecej prąd idzie poprzez PWM? Czy im większy amperaż serwa tym ten sygnał musi być silniejszy?

Nie.

8 godzin temu, PanMajster napisał:

Pytanie dodatkowe czy jeżeli bede mieć drugie serwo ale zasilane AC.

Co dokładnie masz na myśli pod hasłem serwo zasilane AC? Podaj konkretny przykład elementu, o którym mówisz.

[PanMajster]

@Treker Dzięki za informację.

Jeżeli chodzi o serwo AC, jest możliwość że takie serwo DC jak teraz podłączam będzie za słabe i będę musiał podłączyć jakieś mocniejsze a widziałem że często są na prąd AC prosto z gniazdka. Zastanawia mnie jak wtedy połączyć masy jak będzie sterowanie pwm z Arduino . Ale to tylko teoria tego nie mam jeszcze kupionego. Więc najwyżej z tym tematem jeszcze tutaj wrócę za jakiś czas 🙂





[Treker (Damian Szymański)]

@PanMajster tak, jak wspomniałem - podaj konkretny elementy, który chcesz połączyć. Wydaje mi się, że mylisz serwomechanizmy modelarskie z czymś innym 🙂
