Przyszedł czas na opisanie ostatniego komputera retro mojej konstrukcji. No, przynajmniej ostatniego na razie - mam w tej chwili "na warsztacie" kilka podobnych projektów, ale znajdują się one w dość początkowej fazie realizacji i jeszcze nie nadają się do zaprezentowania.

Opisywana konstrukcja stanowi rozwinięcie opisywanego wcześniej komputera na MOS6502, można nawet powiedzieć, że jest jego bliźniaczą wersją, opartą na mikroprocesorze Motoroli MC6802. Obydwa procesory mają ze sobą wiele wspólnego - 6502 był w dużej mierze wzorowany na układzie 6800. Obydwa układy posiadają bardzo podobną magistralę i sporo zbliżonych rozwiązań konstrukcyjnych. Nie tylko nie są one jednak ze sobą kompatybilne pinowo, ale także różnią się pod kątem architektury, zestawu rejestrów, instrukcji asemblera. Wybór procesora 6802 (zamiast oryginalnego 6800) był podyktowany nieco prostszą implementacją - wymaga on pojedynczego sygnały taktującego.

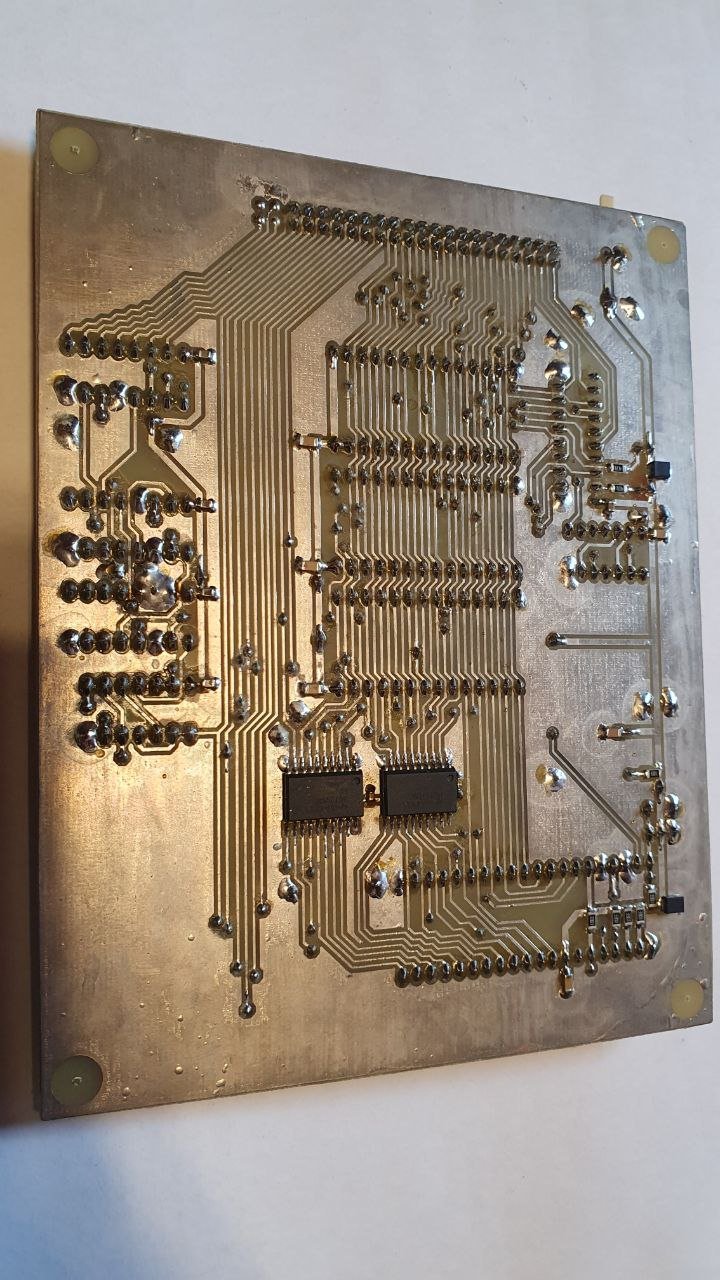

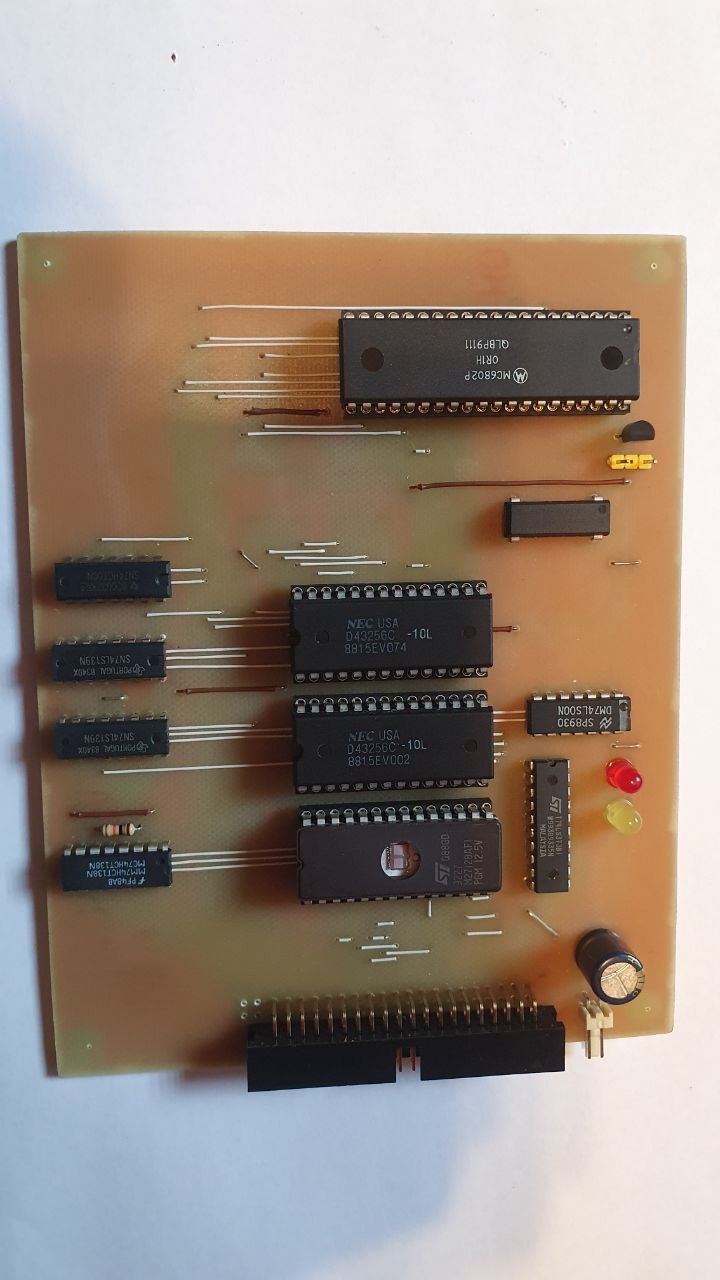

Projekt płyty procesorowej wymagał niewielkich zmian w celu dostosowania jej do nowego CPU. W przypadku płyty I/O oraz "karty graficznej" w tym przypadku obeszło się bez jakichkolwiek modyfikacji - mogły być one "pożyczone" z komputera na 6502 w oryginalnej formie.

Ze względu na niekompatybilność procesorów duże zmiany były konieczne po stronie softu. Wszystkie sterowniki musiałem niestety przepisać jeszcze raz, w asemblerze 6800. Potem mogłem już zabrać się za uruchamianie historycznego oprogramowania. Jak na razie nie udało mi się znaleźć kompatybilnego interpretera Basic-a zdolnego do pracy z EPROM-u, który mógłby konkurować z EhBasic dla 6502. W internetowych archiwach znalazłem jednak kilka monitorów pamięci oraz bootloader pozwalający na ładowanie programów przez port szeregowy. W ten sposób udało mi się uruchomić kilka gier z epoki.

Komputer posiada następującą specyfikację:

• Procesor MC6802, taktowany zegarem 1 MHz
• 32 kB pamięci EPROM i 64 kB pamięci RAM (z czego 32 kB są dostępne bezpośrednio w przestrzeni adresowej, a kolejne 32 kB w czterech wymiennych bankach po 8 kB)
• Kontroler pecetowej klawiatury (8242)
• Interfejs szeregowy MOS6551 z transceiverem MAX232
• Układ RTC M6242B
• Timer MC6840
• Interfejs równoległy, którego linie implementują znany z Commodore interfejs IEC (w tej chwili nieobsługiwany w sofcie)
• Karta graficzna na układzie TMS9918.

Na płytce I/O znajduje się też (w tej chwili nieobsadzone) miejsce na slot karty pamięci CF. Zamierzam napisać bootloader, który docelowo pozwoli załadować do pamięci system CP/M w wersji dla procesorów 6800.

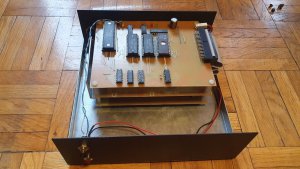

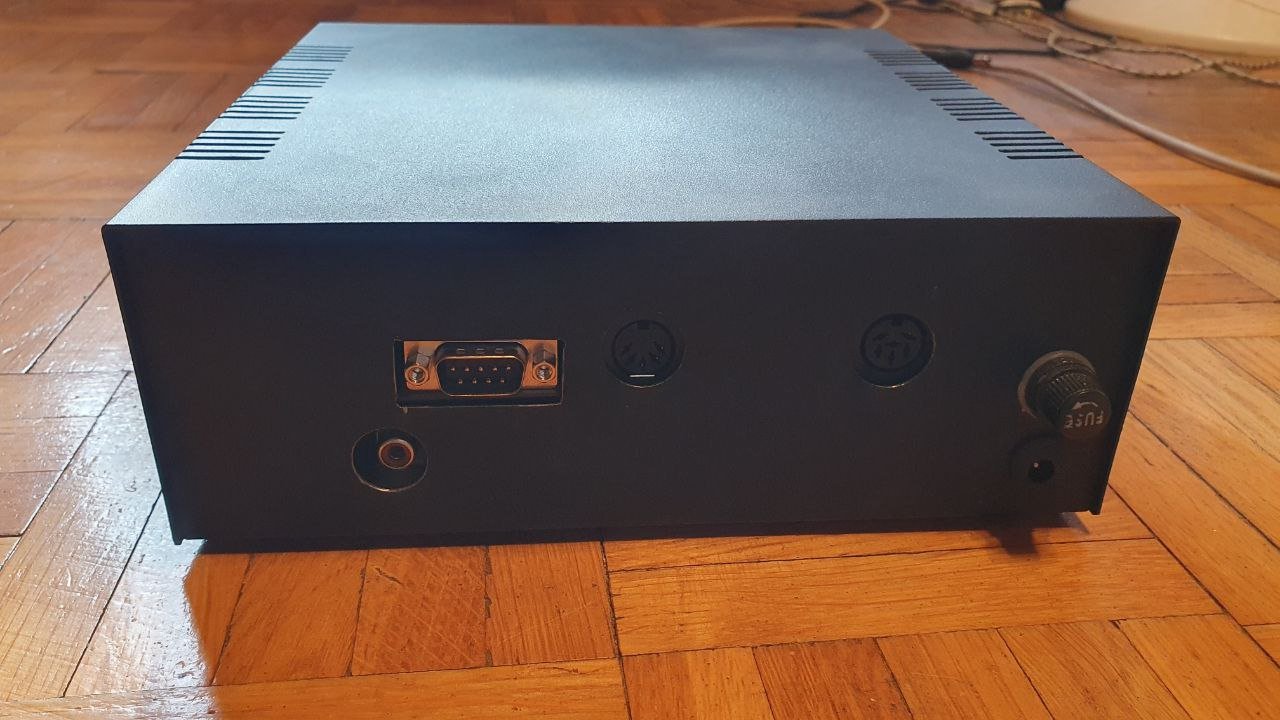

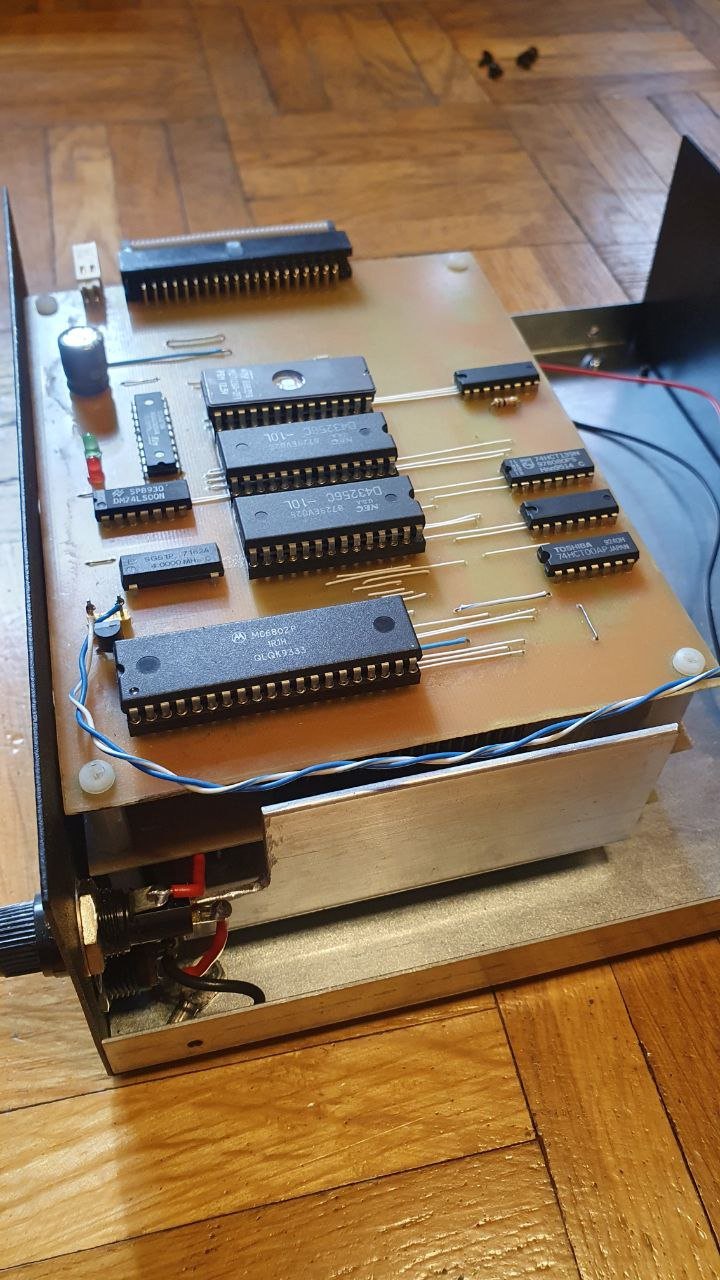

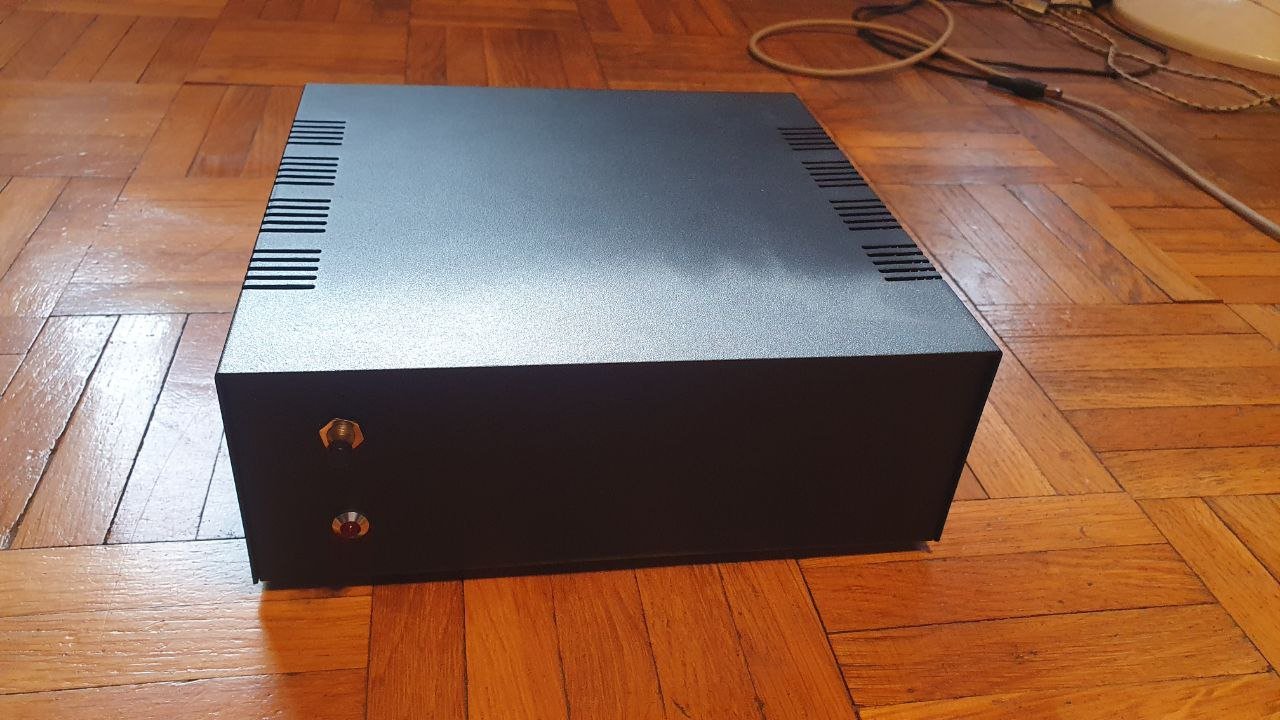

Całość została zamontowana w metalowej obudowie.

Edytowano 1 kwietnia przez atlantis86

[BlackJack]

Cytat

Obydwa procesory mają ze sobą wiele wspólnego - 6502 był w dużej mierze wzorowany na układzie 6800.

6502 w dużej mierze projektowała ekipia byłych pracowników Motoroli. MOSTech..., nawet zostało przez Motorolę pozwane o zerżnięcie rozwiązań, z MC6800, co miało taki skutek że firma nie mogąc się rozwijać, blokowana, pozwami sądowymi, w końcu upadła, dla tego nigdy nie doczekaliśmy się 32-bitowych 65xx.

8/16bitowy 65C816, był już właściwie tylko taką ciekawostką zrobioną chyba przez firmę Winbord, który w zmodyfikowanej wersji zaistniał w konsoli SNES Nintendo. Ogólnie szkoda że rodzina 65xx nigdy się nie rozwinęła w bardziej współczesne konstrukcje, choć sam rdzeń 6502 był popularny jeszcze na początku lat 2000, i powstało kilka mało znanych konstrukcji Mikrokontrolorów na nim opartych.

Edytowano 1 kwietnia przez BlackJack

[waldiamiga]

w końcu upadła

Nie, została przejęta przez Commodore i zmieniła nazwę na CSG - Commodore Semiconductor Group.

8/16bitowy 65C816, był już właściwie tylko taką ciekawostką zrobioną chyba przez firmę Winbord

A nie czasami przez WDC - Western Design Center?
