Nauka przepływu prądu teoria a praktyka

[Bane24]

Witam !!!

Zaczynam się uczyć elektroniki od podstaw posiadam miernik cyfrowy Xtreme My-64.Kupłem rezystor którego  oporność w teorii wynosi 560Ω.W praktyce zmierzyłem jego oporność i wynosi ona 551Ω.Posiadam baterię 9V w praktyce jej napięcię jest 7.97V.W teorii jak obliczam wartość nateżenia prądu wynosi ona ze wzoru

U = 7.97

R = 551

I = U/R         7.97/551 =0,0144464609800363A = 14,4464609800363mA



W praktyce podczas mierzenia nateżenia prądu miernikiem Xtreme My-64  jest 16.96mA



Inny jest wynik w teorii a inny praktyce czy tak powwino być ???



Pozdrawiam  Piotr









[jand]

2 godziny temu, Bane24 napisał:

Inny jest wynik w teorii a inny praktyce

Tak to często bywa, ale różnice nie powinny być zbyt duże.

W Twoim przypadku trzeba pamiętać o:

Oporze wewnętrznym baterii. Sprawdź, jakie napięcie jest na baterii z podłączonym opornikiem i bez.

Oporze wewnętrznym miernika. Przy pomiarze prądu wprowadzasz do obwodu jakąś dodatkową oporność, która sumuje się z opornikiem.

Dziwne jest tylko, że oba te czynniki powodują odczyt mniejszej wartości prądu, niż wyliczony, a u Ciebie jest odwrotnie. Może miernik nie jest w pełni sprawny?

[Bane24]



Witam !!!

Dziękuję za zaintersowanie moim postem

Sprawdź, jakie napięcie jest na baterii z podłączonym opornikiem i bez.Napięcie jest na baterii z podłączonym opornikiem wynosi 7.84V bez 7.97V.

Miernik używa bateri 9V sprawdziłem ją jest na niej 8.5V.Może powien kupić nową baterię do miernika ???

Pozdrawiam Piotr

[Preskaler]

Każdy rezystor posiada tzw. tolerancję. Zwykle jest to 20% lub 10%. Rzadziej z mniejszą tolerancją. Nie napisałeś nic o ty. Każdy miernik również  posiada jakąś tolerancję. Sprawdź jaką posiada ten Twój i zastanów się czy te pomiary mogą mieścić się w tych tolerancjach. Przyjęło się także, że w większości pomiarów elektrycznych upraszcza się wynik (zaokrągla) do trzech cyfr. Zmniejsza to zwykle tego typu rozterki.

Polecam także odszukanie wielokrotnie poruszanych na tym forum - tematów dotyczących podobnych problemów pomiarowych. Niestety, nie będzie to łatwe bo IMHO zbyt mało jest działów, które wskazywałyby gdzie należy tego szukać.

Mnie udało się coś znaleźć:





[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Bane24]

Kupiłem nową baterię 9V wykonałem pomiary jeszcze raż

Oto datasheet mojego miernika



U = 9.56V

R = 551

I = U/R         9.56/551 = 0,0173502722

I = 0,0173502722A = 17,3mA



W teori wyszło 17,3mA a w praktyce 16.8 mA.Róznica wynosi zaledwie 2.9%Mam pytanie czy teraż jest wszysko dobrze ???









MY64_datasheet.pdf

Edytowano w wtorek o 18:43 przez Bane24

[jand]

A te napięcie na baterii 9,56V to z podłączonym opornikiem, czy sama bateria?

Powinieneś mierzyć z podłączonym opornikiem.

[Bane24]

Sama bateria 9,56V  z opornikiem wartość jest taka sama 9,56V

[orb777]

@Bane24 , twój multimetr jest jednym z tańszych, tu nawet temperatura otoczenia ma wpływ jaki wynik dostaniesz. Przytrzymaj w palcach rezystor i obserwuj co się dzieje podczas pomiaru.

[Sylba]

18 godzin temu, Bane24 napisał:

W teori wyszło 17,3mA a w praktyce 16.8 mA.Róznica wynosi zaledwie 2.9%Mam pytanie czy teraż jest wszysko dobrze ???

By stwierdzić czy to dobry wynik czy zły trzeba oszacować błędy pomiaru.

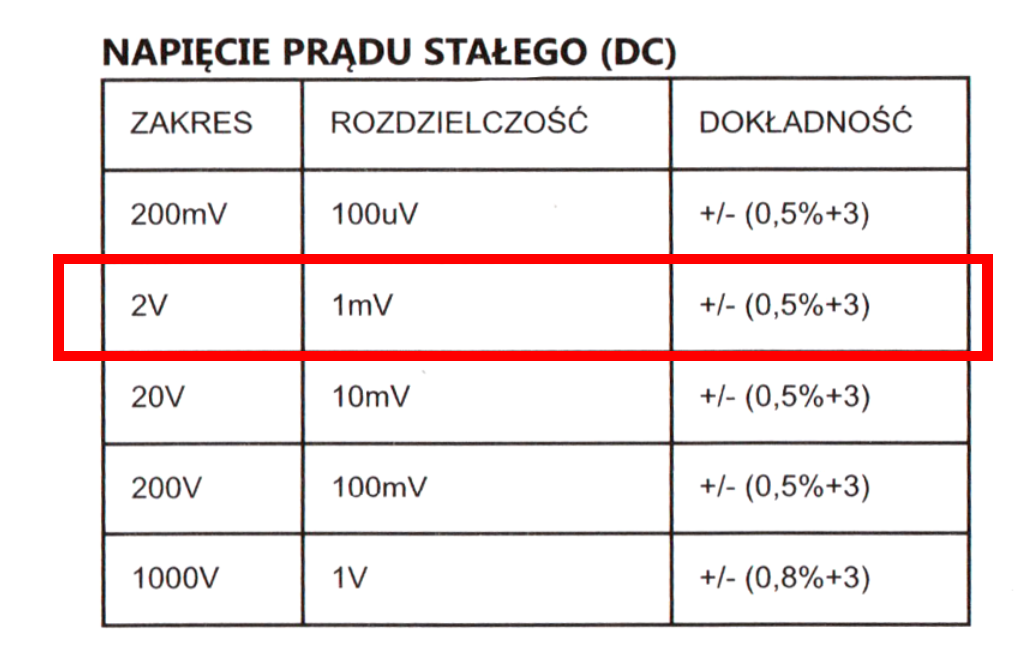

Dokładność pomiaru twojego multimetru przy pomiarze napięcia stałego dla zakresu 20V wynosi +/-(0,5%+3mV)

Dla zmierzonej wartość napięcia baterii Up=9,56V błąd pomiaru wynosi dU=(9,56*0,5/200+3/1000)=0,078V czyli Umin=9,56-0,078=9,482V, a Umax =9,56+0,078=9,638V. Błąd względny pomiaru dU/U=0,078/9,56=0,816%.

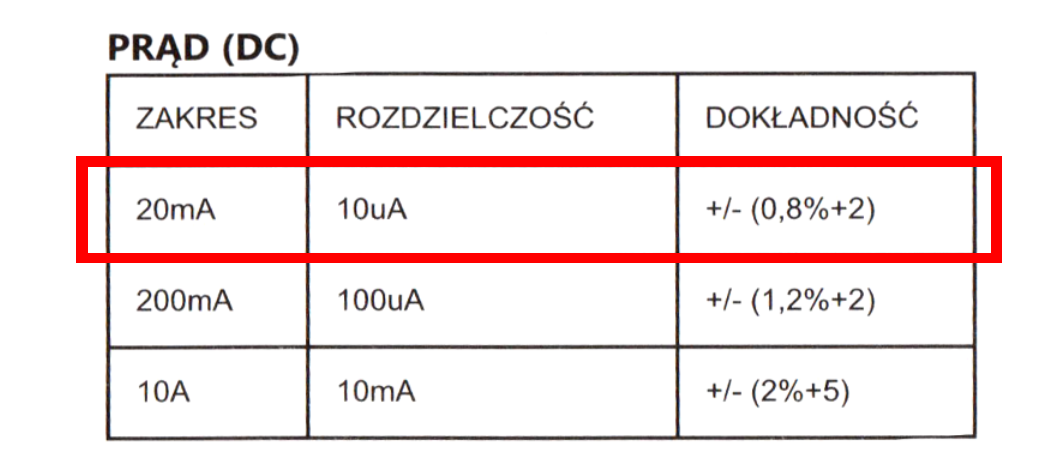

Dokładność pomiaru natężenia prądu dla zakresu 20mA wynosi +/-(0,8%+20uA)

Obliczenia dokładności pomiaru są analogiczne. Zmierzona wartość prądu Ip=16,8mA. Błąd pomiaru dI=(16,8*0,8/100+20/1000)=0,154mA, błąd względny dI/Ip=0,154/16,8=0,917%,. Prąd minimalny Imin=Ip-dI=16,8-0,154=16,646mA. Prąd maksymalny Imax=Ip+dI=16,8+0,154=16,954mA.

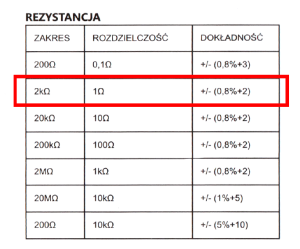

Dokładność pomiaru rezystancji dla zakresu 2k wynosi +/-(0,8%+1 Ohm)

W analogiczny sposób możesz oszacować błąd pomiaru rezystancji. Wg moich rachunków błąd pomiaru rezystancji wynosi 6,408 Ohm, a błąd względny 1,163% oraz Rmin=544,592 Ohm oraz Rmax=557,408 Ohm.

Wykorzystując oszacowane dokładności pomiaru napięcia i rezystancji możesz oszacować dokładność obliczenia wartości prądu przy zastosowaniu wzoru I=U/r.

Wartość minimalna Imin=Umin/Rmax=9,482/557,408=17,011 mA
Wartość maksymalna Imax=Umax/Rmin=9,638/544,592=17,698 mA

Porównując wyniki obliczeń z wynikami pomiarów widać, że pola dokładności pomiarów i obliczeń minimalnie się różnią, chociaż obliczone Imin=17,011 jest bardzo blisko zmierzonego Imax=16,954.

Edytowano w środę o 12:45 przez Sylba

[Bane24]

Dziękuję wszystkim za pomoc
