Kurs Projektowania PCB #D1: Tworzenie symboli i footprintów w EasyEDA Pro

[H1M4W4R1]

Wstęp

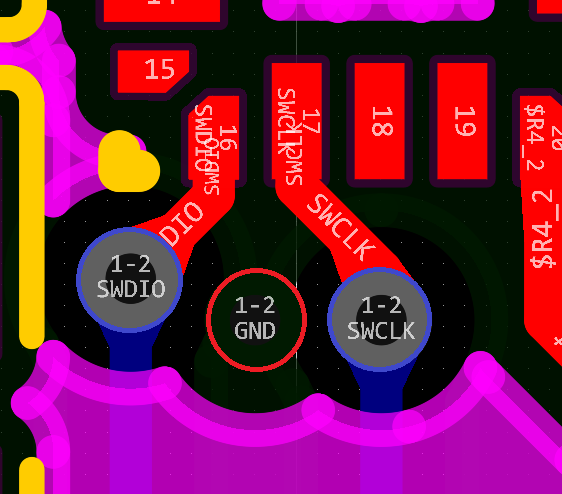

W tym artykule dowiesz się, jak dodać nowy komponent do EasyEDA Pro, którego nie ma w oficjalnej bibliotece. Jako przykład wykorzystam prostą zworkę z drutu. Takie zworki są często stosowane na płytkach dwustronnych, aby w praktyce uzyskać „wirtualną trzecią warstwę” połączeń.

Poznasz cały proces: od utworzenia symbolu, przez organizację bibliotek, aż po przypisanie footprintu do komponentu.

Tworzenie nowego komponentu

Aby rozpocząć, wybierz z menu: File → New → Component

Otworzy się okno dialogowe, w którym:

• nadajesz nazwę komponentu,
• opcjonalnie wybierasz bibliotekę i kategorię, do której ma należeć.

Po ustawieniu podstawowych informacji kliknij Save...

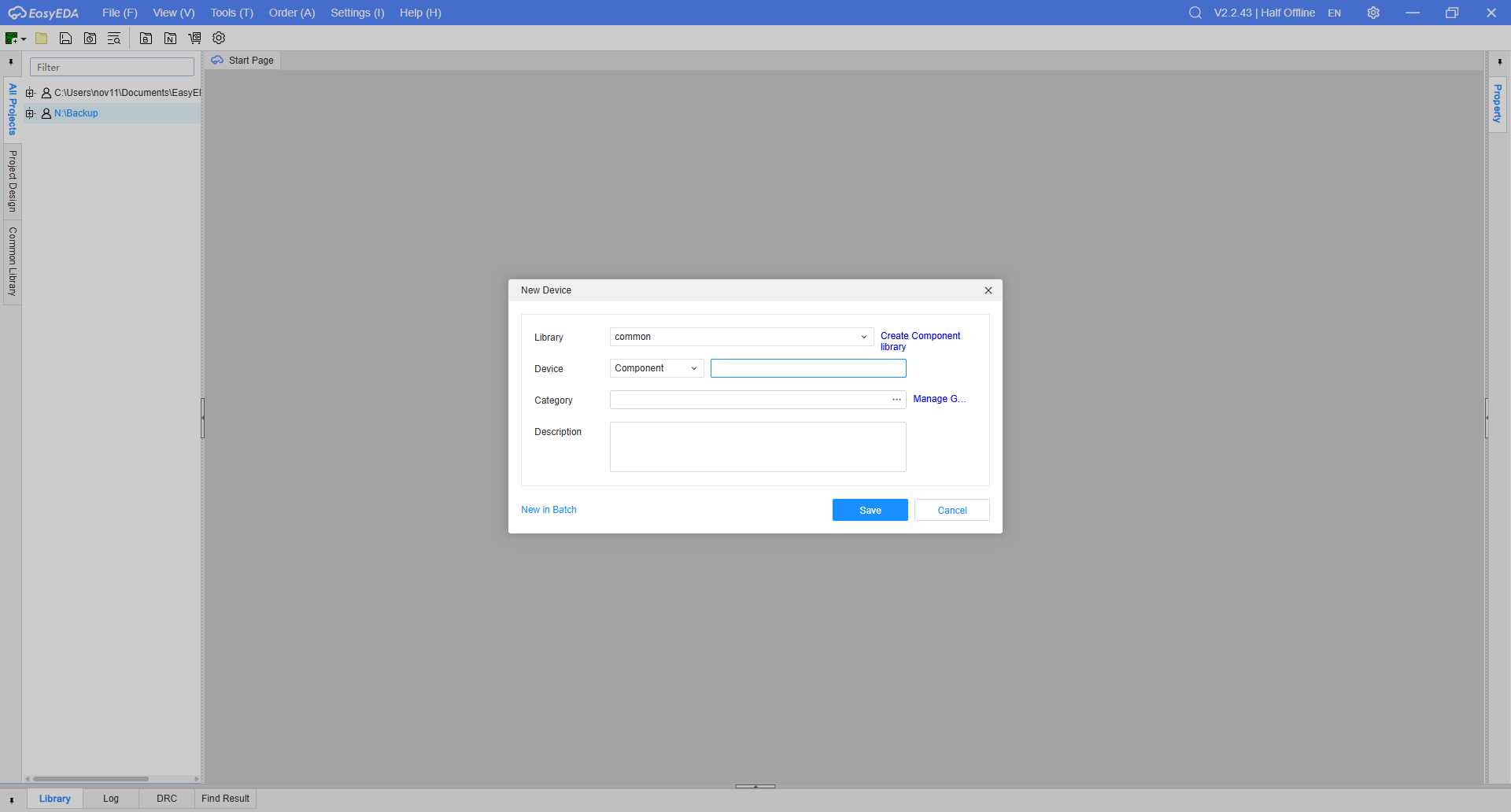

Okno tworzenia nowego komponentu

Biblioteki i kategorie – porządkowanie elementów

EasyEDA pozwala tworzyć własne biblioteki i kategorie, co bardzo ułatwia późniejszą pracę.

• Nową bibliotekę dodasz przez: File → New → Library
• Kategorie edytujesz w: Settings → System → Category

Kategorie w EasyEDA mają dwa poziomy:

• Główna kategoria (np. MCUs),
• Podkategoria (np. ARM lub RISC-V).

Dobrym zwyczajem jest:

• używanie nazwy producenta jako nazwy biblioteki (np. WCH),
• głównej grupy produktów jako kategorii pierwszego poziomu,
• architektury lub typu jako podkategorii.

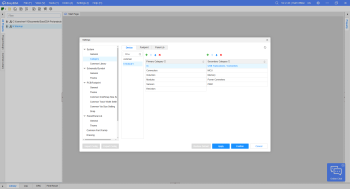

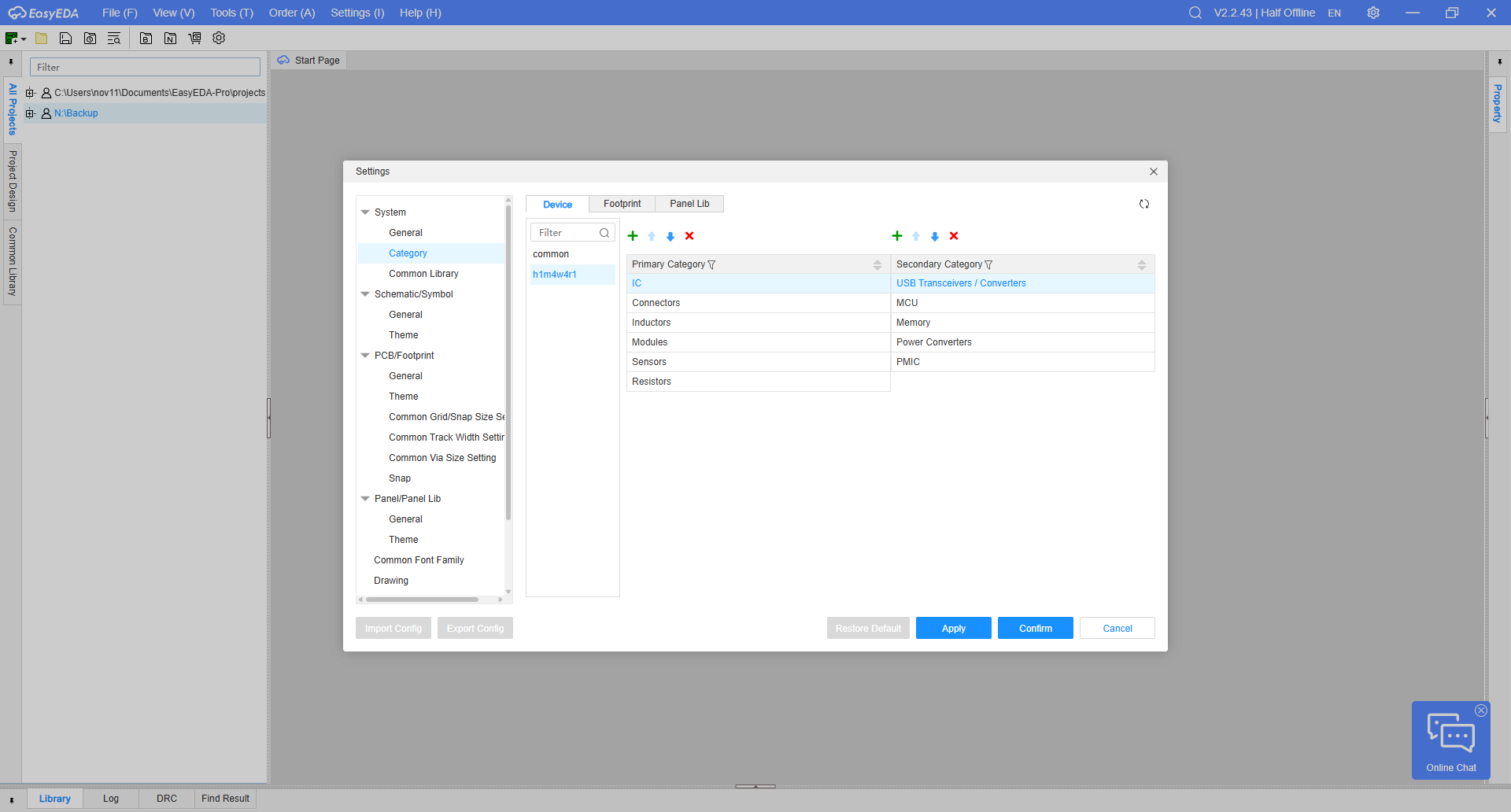

Przykładowa konfiguracja kategorii

Rysowanie symbolu komponentu

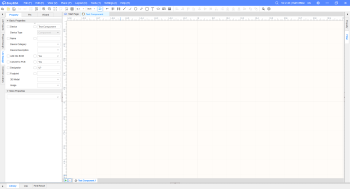

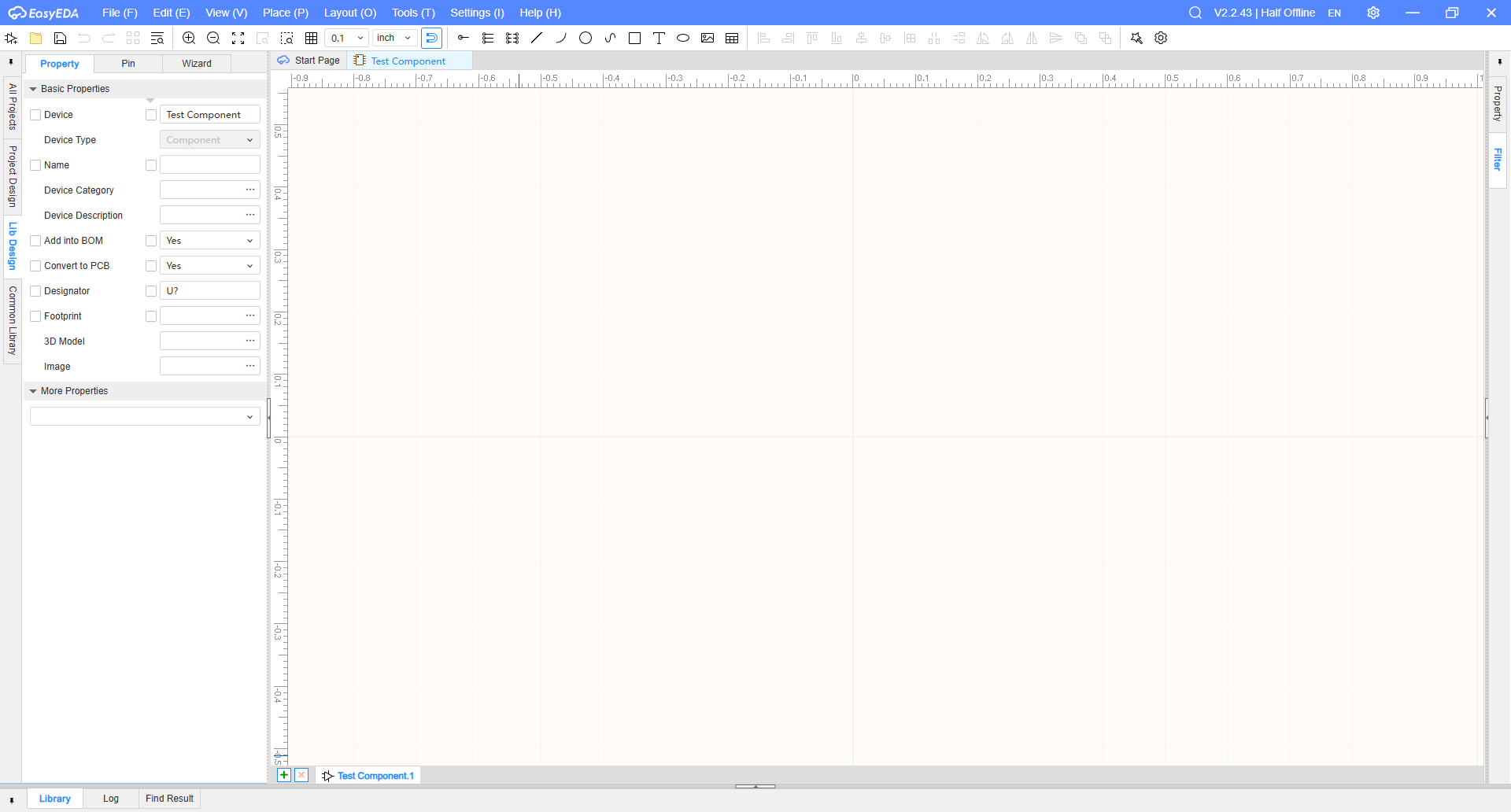

Po zapisaniu otworzy się edytor symbolu komponentu. Interfejs jest taki sam, jak przy edycji symbolu.

Interfejs tworzenia symbolu

Po lewej stronie możesz ustawić m.in.:

• oznaczenie elementu (designator),
• czy komponent ma być automatycznie dodawany do BOM,
• nazwę,
• kategorię
• czy przypisany footprint.

Ponieważ tworzysz prostą zworkę:

1. narysuj prostokątny symbol,
2. dodaj dwa pady.

Numery padów muszą być unikalne. Ich duplikowanie spowoduje błędy przy projektowaniu PCB.

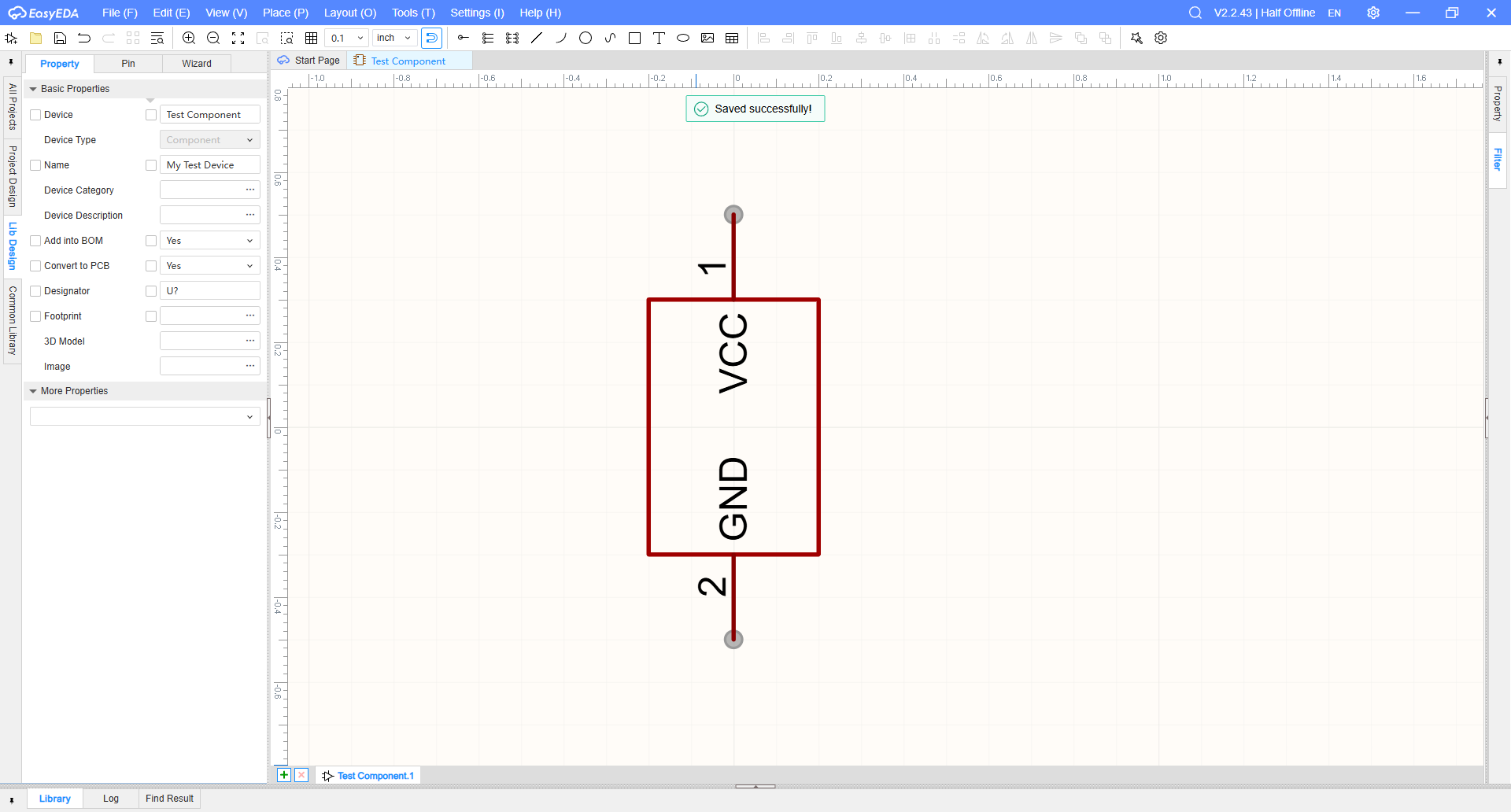

Projekt symbolu zworki

Tworzenie footprintu dla PCB

Sam symbol to za mało – potrzebny jest jeszcze footprint, czyli fizyczny wygląd elementu na płytce PCB.

Aby go utworzyć:

1. Wybierz File → New → Footprint.
2. Nadaj nazwę i przypisz kategorie.
3. Kliknij Save.

W edytorze footprintu:

1. narysuj dwa pady odpowiadające za zworkę i przypisz im numery zgodne z tymi na symbolu.
2. dodaj warstwę opisową (silkscreen), aby element był czytelny na PCB.

Po zakończeniu zapisz footprint.

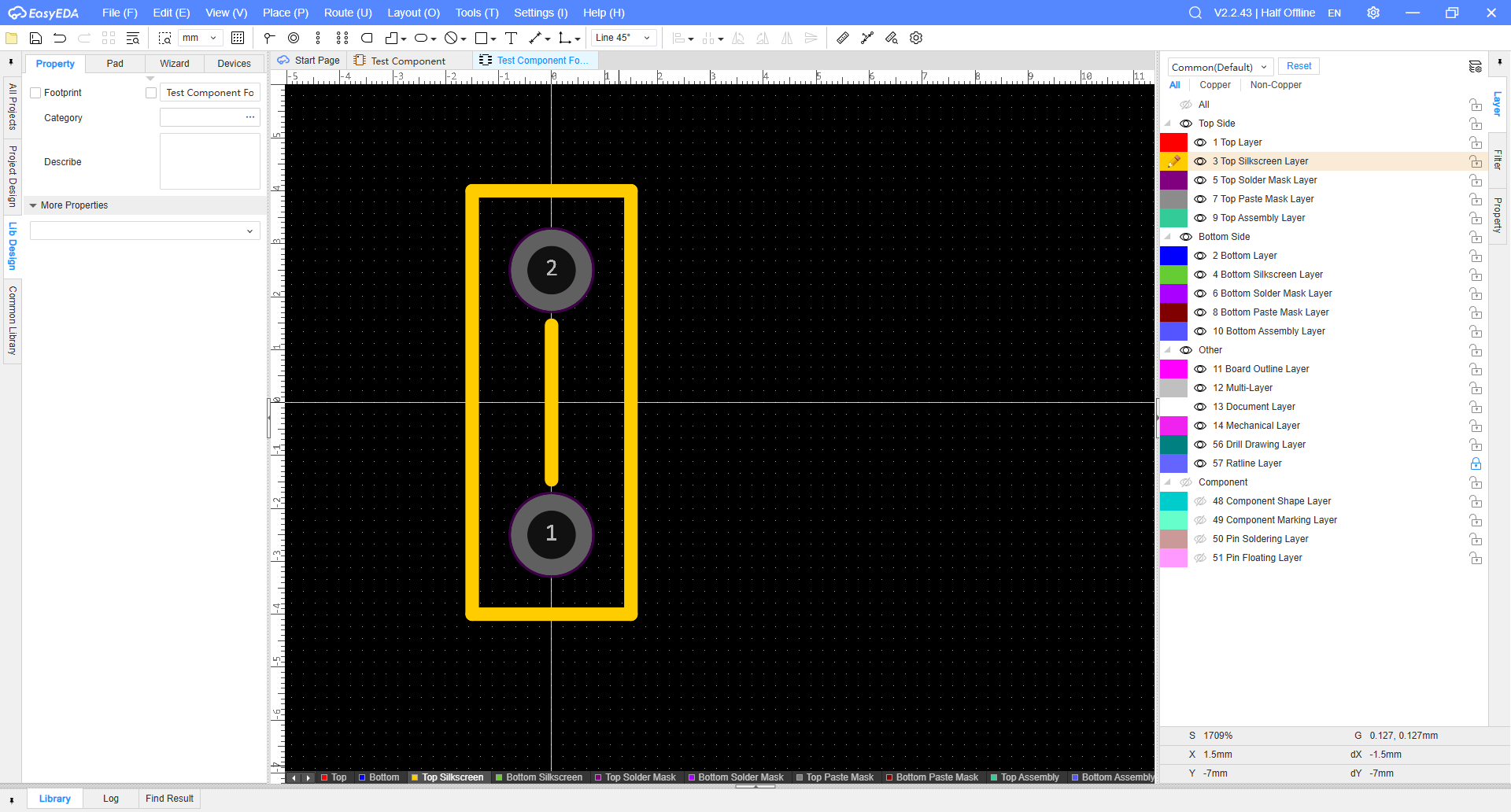

Projekt footprintu zworki

Przypisanie footprintu do komponentu

Wróć do edytora komponentu:

1. Kliknij pole Footprint.
2. Wybierz nowo utworzony footprint z listy.

Następnie:

1. sprawdź, czy numery padów w symbolu i footprincie są zgodne,
2. jeśli coś się nie zgadza, popraw numerację w jednym z miejsc i ponownie przypisz footprint.

Czasami EasyEDA nie odświeża zmian poprawnie – w takiej sytuacji ponowne przypisanie footprintu zwykle rozwiązuje problem.

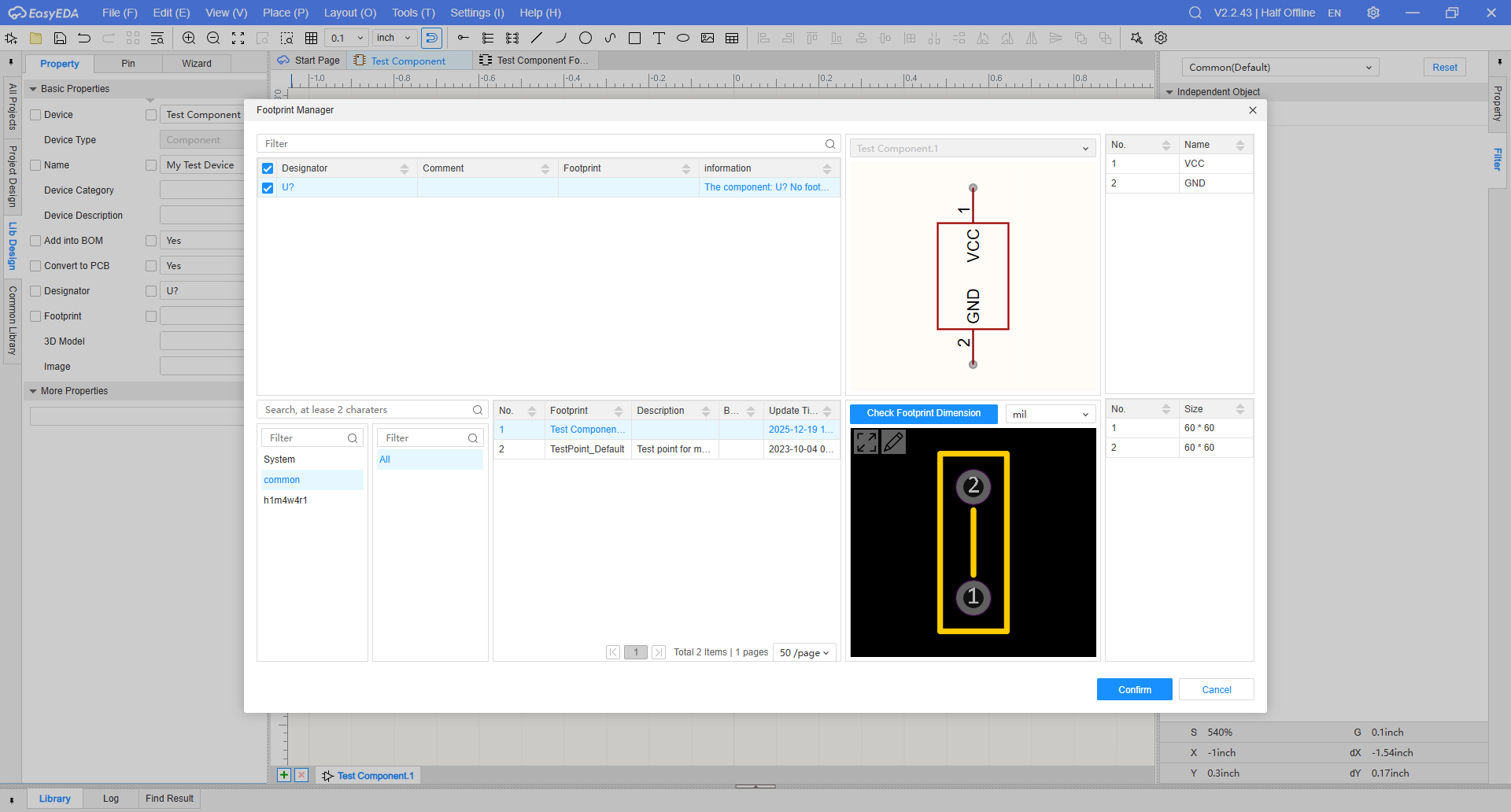

Przypisywanie footprintu do komponentu

Modele 3D – informacja dodatkowa

Do komponentu można również dodać model 3D (np. STEP). Wymaga to jednak:

• stworzenia lub pobrania odpowiedniego modelu
• umieszczenia pliku CAD w odpowiednim folderze bibliotek (Na Windowsie: %USERPROFILE%\Documents\EasyEDA-Pro\libraries),
• poprawnego przeskalowania i ustawienia modelu.

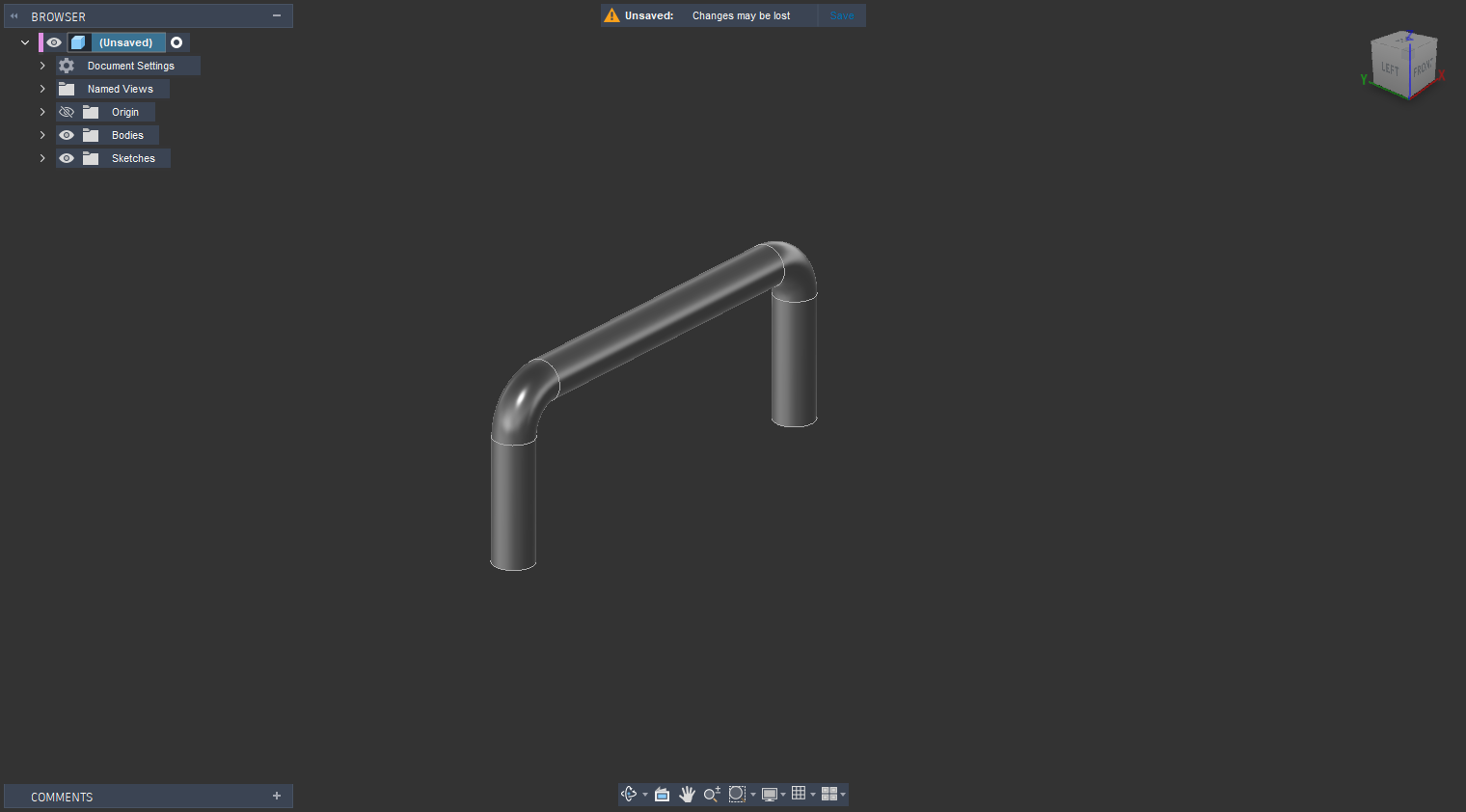

Model zworki zaprojektowany w Fusion360

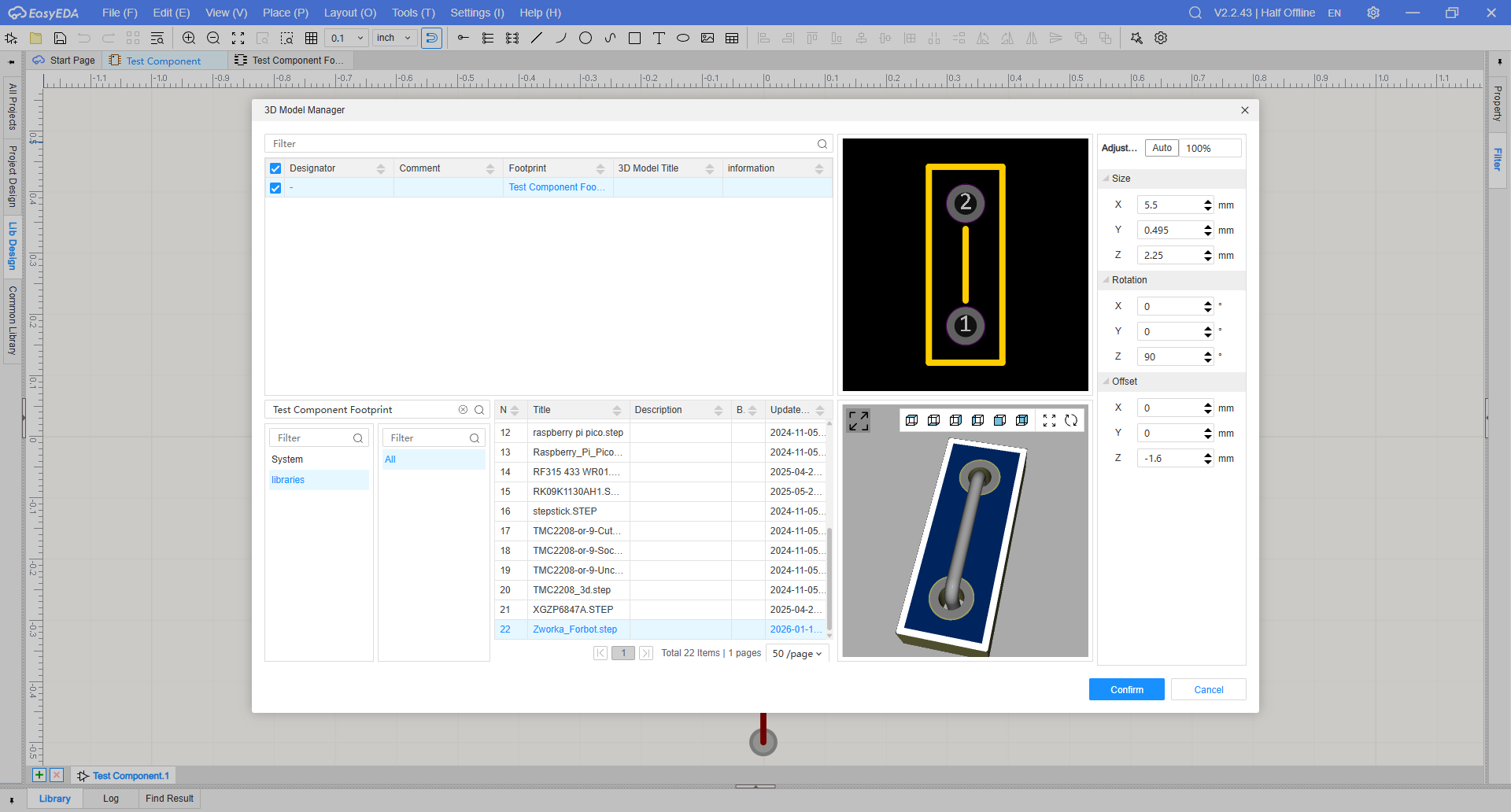

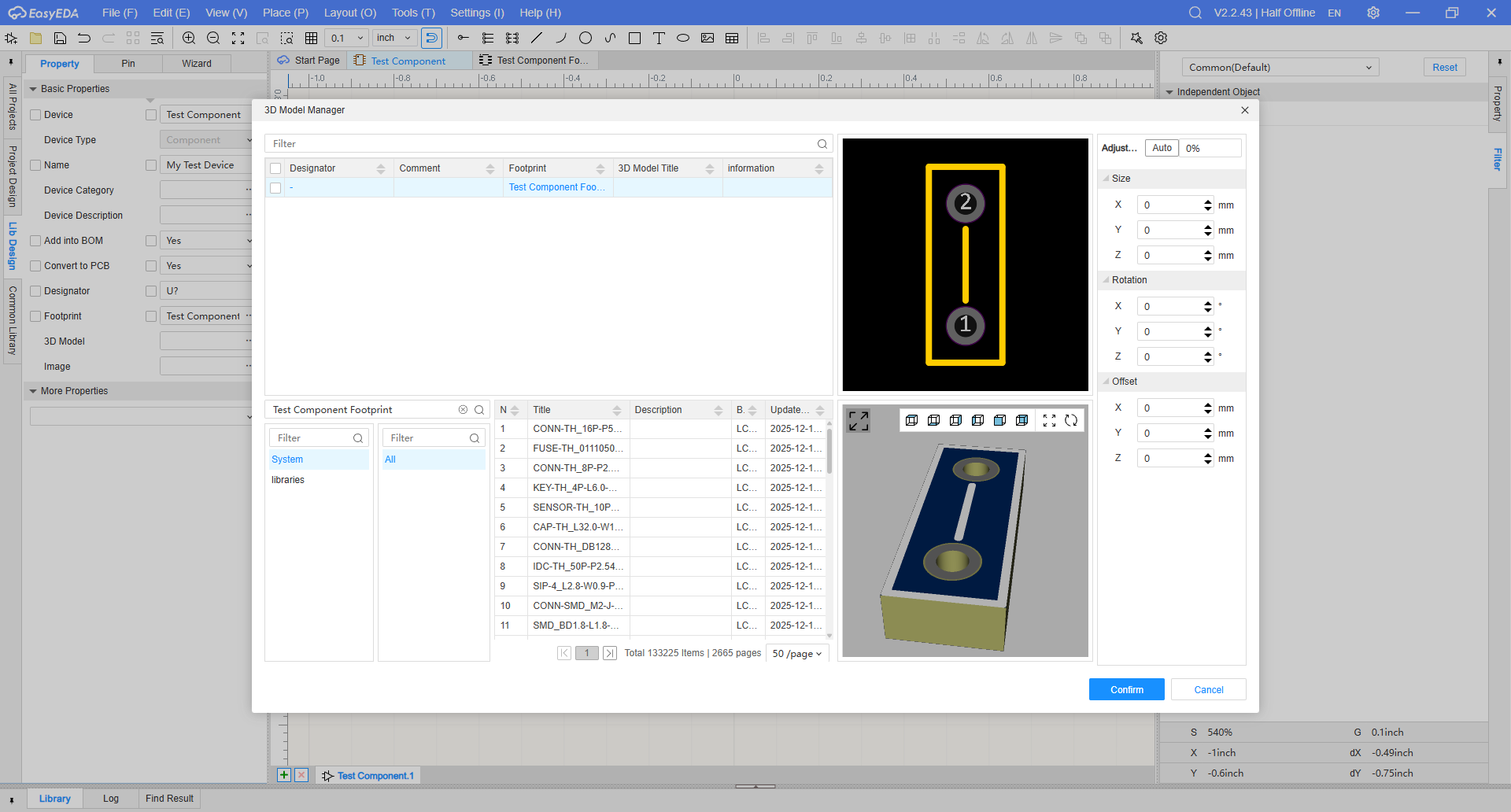

Menu dodawania modelu 3D do komponentu

Własnoręcznie stworzone komponenty można dodawać tak samo jak komponenty z LCSC tylko zamiast zbioru LCSC wybierz zbiór programu (EasyEDA)

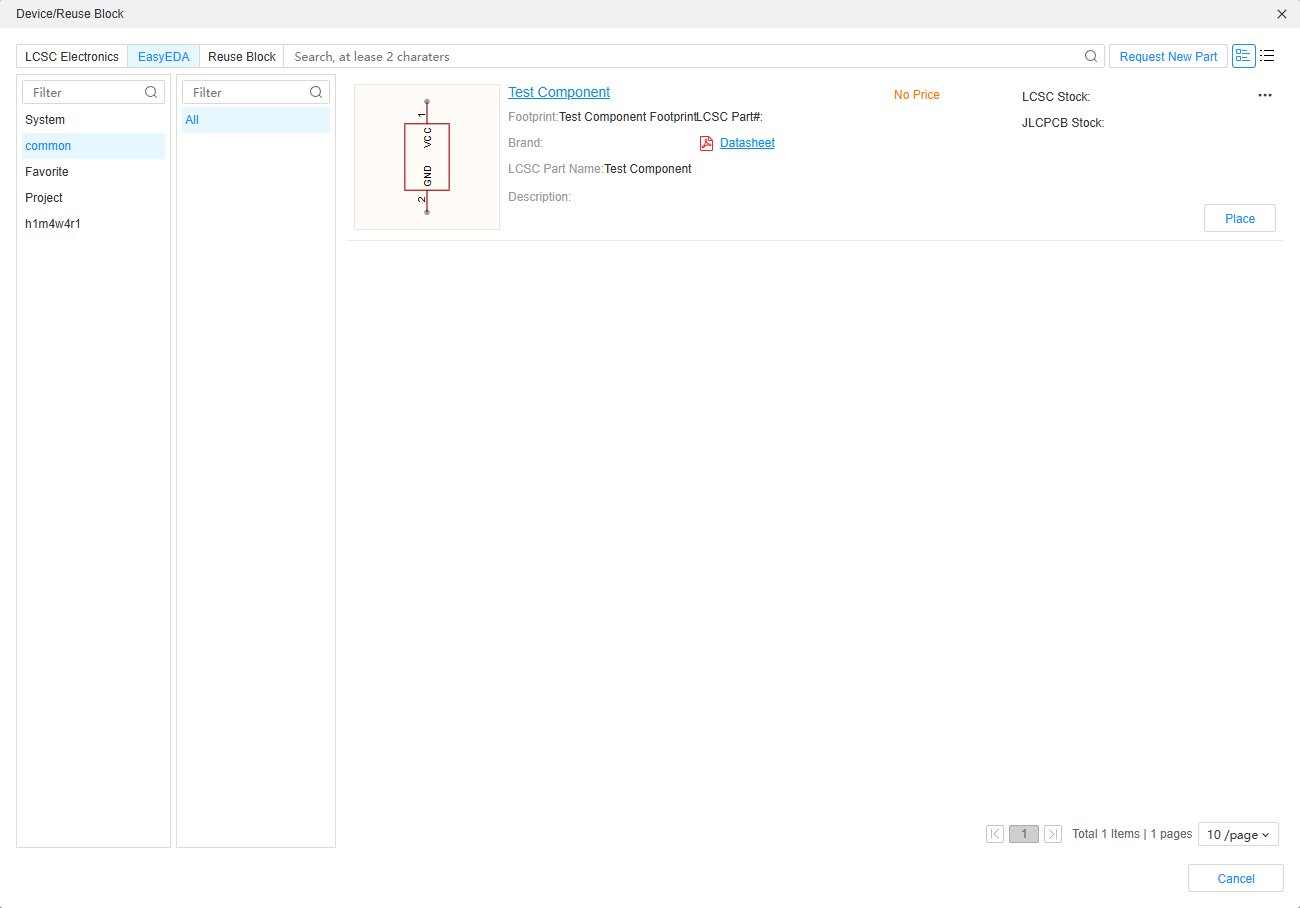

Dodawanie własnego komponentu do schematu
