Po prostu warstwę top (górną) zrobiłeś na warstwie bottom (dolnej), a warstwę bottom na górnej. Teoretycznie nie ma to znaczenia (zakładając, że części przewlekane montujesz wtedy po przeciwnych stronach oczywiście - zgodnie z warstwą opisową), ale w praktyce łatwo można się pomylić, jeśli korzystasz z instrukcji dla opcji "na odwrót" 🙂 No i jeśli planujesz wykonać PCB samodzielnie, to uważaj na to, która strona musi być odbiciem lustrzanym przy wydruku.

Żeby odwrócić warstwy musisz zaznaczyć całą płytkę (wszystko, co narysowałeś, włącznie z polygonami), kliknąć albo wpisać komendę "Mirror", a następnie kliknąć prawym gdzieś na zaznaczonej płytce i wybrać opcję "Mirror: Group".

Edytowano przez Nawyk
  • Lubię! 1
  • Pomogłeś! 1
Link to post
Share on other sites

Dzięki😀 Jak zamienić warstwy miejscami?

11 minut temu, Nawyk napisał:



Żeby odwrócić warstwy musisz zaznaczyć całą płytkę (wszystko, co narysowałeś, włącznie z polygonami), kliknąć albo wpisać komendę "Mirror", a następnie kliknąć prawym gdzieś na zaznaczonej płytce i wybrać opcję "Mirror: Group".

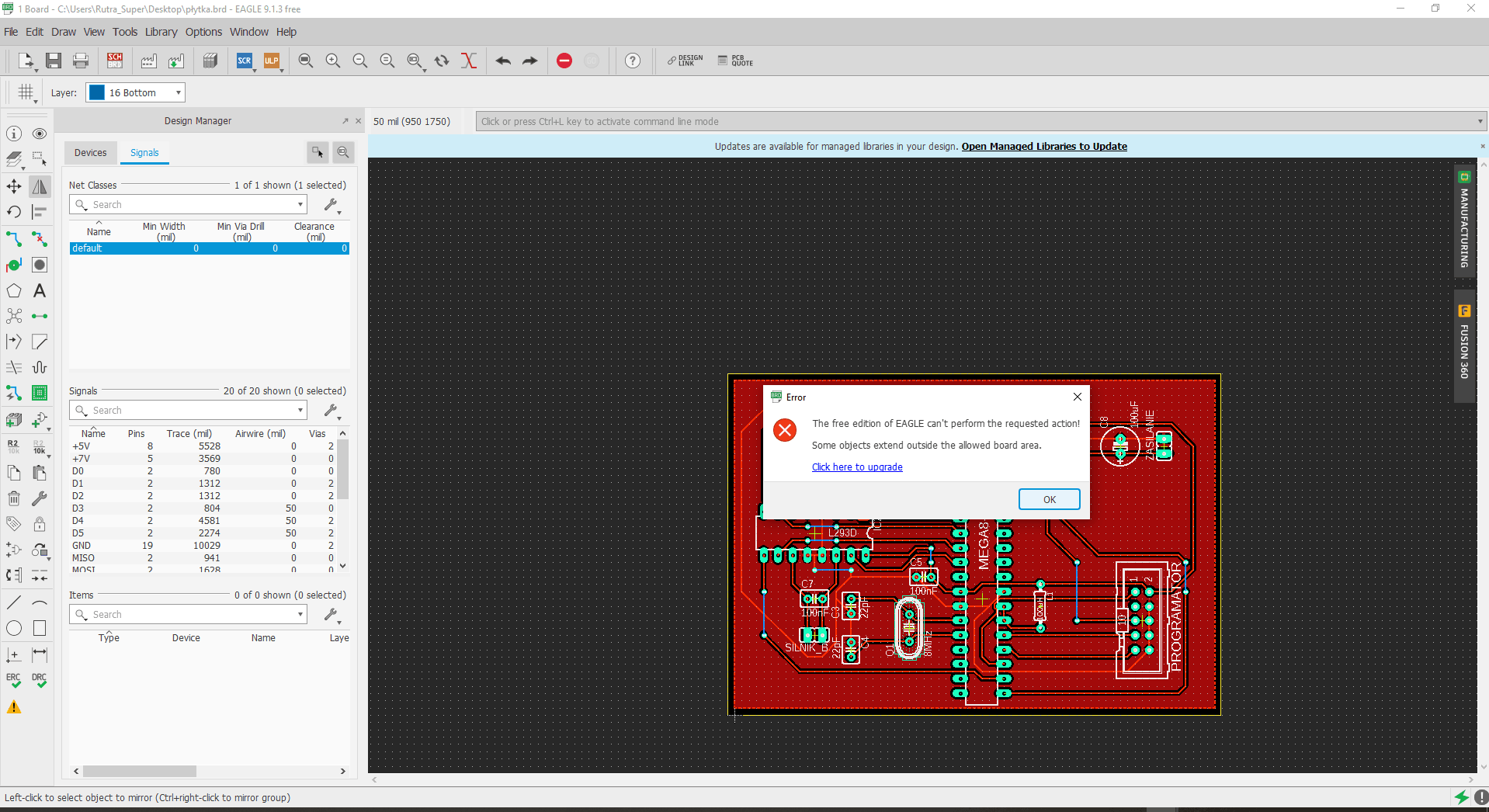

Nie działa :(

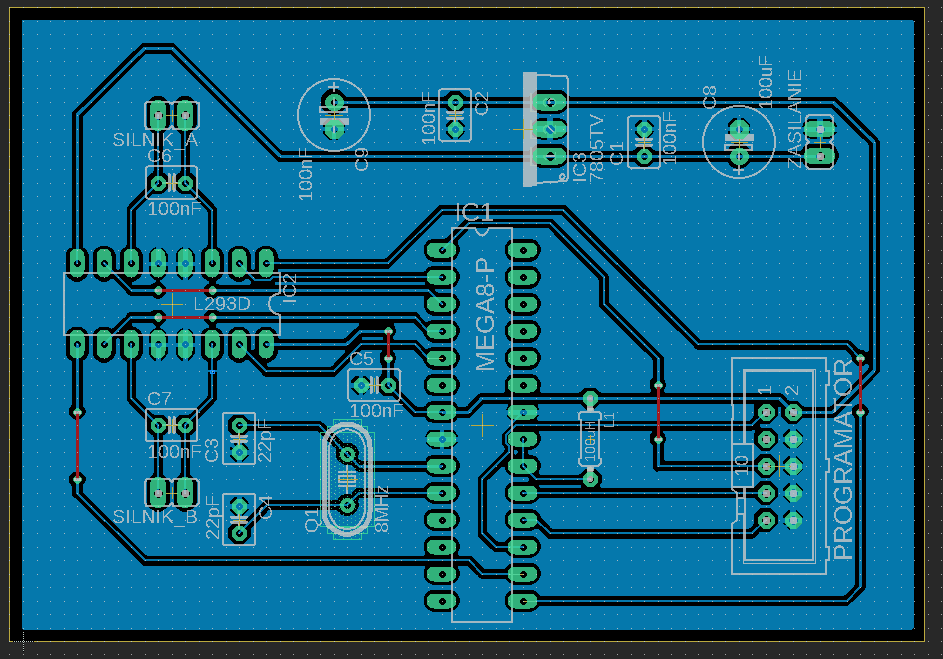

Problem rozwiązany manualnie. Wrzuciłem wszystko na bottom używając Change, a potem ręcznie przerobiłem krzyżujace się ścieżki na przelotki.dobra_plytka.thumb.png.4cdf259fd15d105df85fdca2c77c55e6.png

Edytowano przez Rutra
  • Lubię! 1
Link to post
Share on other sites
