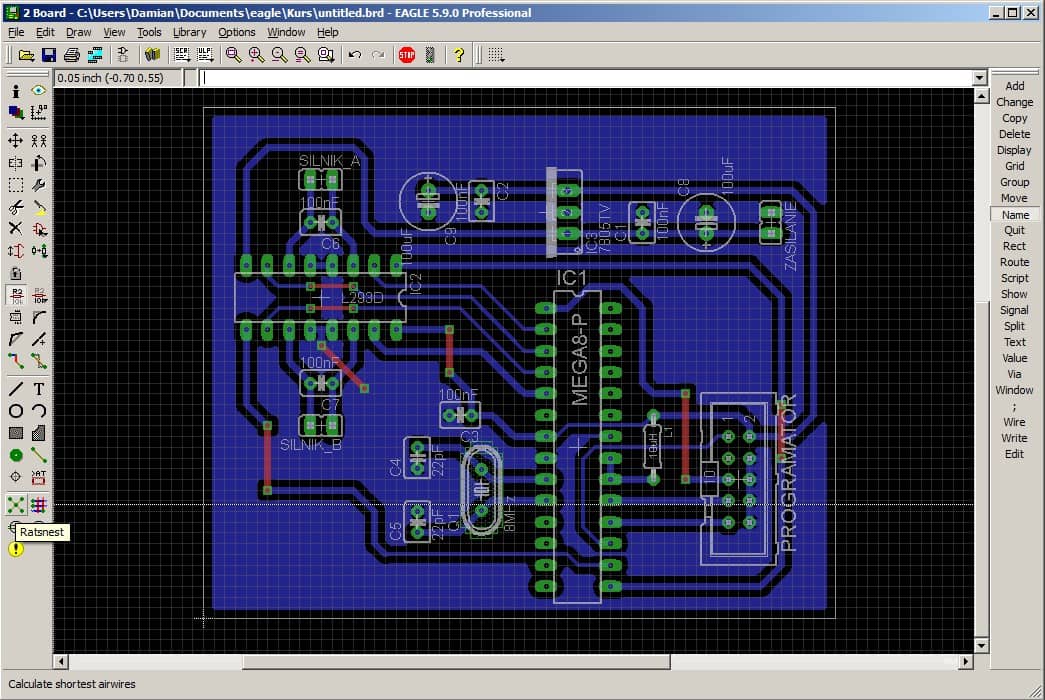

[Kurs] Cadsoft Eagle - część 2 (PCB)

Pomocna odpowiedź

To teraz pytanie: czy można tak prowadzić ścieżki, aby eagle pilnował ograniczeń DRC i nie pozwalał na niepoprawne położenie ścieżki?

Udostępnij ten post


Link to post
Share on other sites

A co z narzędziem Autorouter? Najwększa zaleta używania programów do projektowania PCB, a mimo to nie została użyta w poradniku? 🙄

Udostępnij ten post


Link to post
Share on other sites

chodki, nie nazwałbym tego zaletą. W większości przypadków płytki wychodzą tragicznie po użyciu tego narzędzia. Wystarczy trochę pomyśleć i można zrobić samemu o wiele lepsza płytkę.

Udostępnij ten post


Link to post
Share on other sites

OldSkull, przyznam szczerze, że nie słyszałem o takiej możliwości. Zadałem pytanie ekspertowi z Farnella i czekam na odpowiedź.

chodki, autorouter w Eagle to formalność, poczytaj trochę w internecie a zrozumiesz czemu tak mało ludzi go stosuje. Niestety, programistom w tym przypadku akurat trochę powinęła się noga.

Udostępnij ten post


Link to post
Share on other sites

OldSkull, jest niby jakaś opcja follow-me (czy jakoś tak) przy prowadzeniu ścieżek, ale jakoś nigdy tego dokładniej nie używałem.

Udostępnij ten post


Link to post
Share on other sites

Korzystając z automatu eagle pilnuje tego (możliwe, że właśnie o tą opcję chodzi), ale:

- stawia przy okazji chorą ilość przelotek

- opcja ta nie jest dostępna w każdej wersji Eagle'a

Udostępnij ten post


Link to post
Share on other sites

OldSkull, masz na myśli autorouter?

Udostępnij ten post


Link to post
Share on other sites

Dodam, że nie trzeba wyłączać siatki i zmieniać tło na biały kolor jeśli wybierzemy file=>print=>print to file pdf.

Udostępnij ten post


Link to post
Share on other sites

Chodzi właśnie o "follow me" - jest w nowszym eaglu, ale nie w każdej licencji.

Udostępnij ten post


Link to post
Share on other sites

najlepiej jest drukować bezpośrednio z Eagle'a, daje nam to 100% pewność że wymiary się będą zgadzać (wadą jest, że można drukować tylko jedną płytkę na stronę), eksportowanie do plików graficznych jest dość ryzykowne. Już bezpieczniejszym sposobem jest drukowanie do pdf, a potem powielenie płytki w edytorze pdfów.

Udostępnij ten post


Link to post
Share on other sites

No właśnie ja też używam pdf printera z opcją nakładania wydruku na poprzednią zawartość pliku. W ten sposób można zmieścić na stronie do 9 płytek w zależności od rozmiarów i jest pewność, że mają dobre wymiary jeśli się wyłączy przy drukowaniu opcję przeskalowywania.

Udostępnij ten post


Link to post
Share on other sites

W takim razie zwracam honor, chociaż po wrzuceniu wygenerowanego obrazka do worda, zawsze przyjmuje mi prawidłowe wymiary. W weekend postaram się poprawić tą część, dopiszę też może coś o sprawdzaniu poprawności bo zapomniałem.

Udostępnij ten post


Link to post
Share on other sites

Spoko Art, trochę spóźniony do konkursu. No może sam zaprojektuję pierwsze PCB do mojego robotka. Do tej pory robiłem to w Corelu, lub używałem gotowych rozwiązań. Ewentualnie proste PCB robiłem od ręki.

Apropo MASY, to też ważny temat jej prowadzenie nie jet tak bez znaczenia, szczególnie jak blisko siebie idą ścieżki po których hulają różne częstotliwości.

Ale ja mam inne pytanie.

Jak sprawdzić czy dwie różne ścieżki (np. od obu kanałów PWM) mają taką samą długość ?
