Przy zwykłej metalizacji nic nie powiększałem, bo standardowe biblioteki mają już dość duże otwory i wszystko zawsze było ok.

Swoją drogą, co ciekawego budujesz że potrzebujesz aż złocenia?

Udostępnij ten post


Link to post
Share on other sites

Witam mam taki problem, że po przeniesieniu schematu na PCB nie są widoczne opisy elementów jest to dla mnie ważne gdyż to opisy chce również przenieść na PCB.

Udostępnij ten post


Link to post
Share on other sites

View -> Display /hide layers... i włączasz warstwy jakie mają być widoczne.

Udostępnij ten post


Link to post
Share on other sites

mam taki problem, schemat został stworzony, potem zacząłem rysować ścieżki na PCB i okazało się, że zapomniałem o jednym połączeniu na pierwszym schemacie. Czy istnieje taka opcja (aktualizacja) schematu aby to połączenie zapomniane było widoczne na schemacie PCB ?

Udostępnij ten post


Link to post
Share on other sites

O ile nie straciłeś synchronizacji pomiędzy schematem a płytką to zmiana czegoś na schemacie (elementu, ściezki, zmiana wartości/nazwy elementu) automatycznie przełoży się na płytkę.

Jedno na co możesz uważać (tak przynajmniej jest w starym eagle) to skasowanie połączenia na schemacie spowoduje tylko skasowanie kawałka ściezki (tego najbliżej pada/nóżki) na PCB. Dlatego ja preferuję najpierw skasować ścieżkę całą na pcb, a dopiero potem na schemacie.

Udostępnij ten post


Link to post
Share on other sites

witam,
kończę właśnie swoje pierwsze PCB i mam problem z rozlaniem masy.

Tworze polygon obejmujący całą płytkę, zmieniam jego nazwę na GND (opcja izolate na 0.254) i zamiast zapytania po połączenie wywala mi błąd informujący o istnieniu już czegoś o tej samej nazwie.

Czy jest jakaś możliwość sprawdzenia jakiż to element żebym mógł zmienić jego nazwę?

Dodam że świadomie nazwałem tak inny polygon, który został wcześniej usunięty..

Udostępnij ten post


Link to post
Share on other sites

Utwórz Polygon o nazwie która nie występuje na płytce i użyj polecenia name na pasku po lewej stronie i wtedy wpisz GND.

Udostępnij ten post


Link to post
Share on other sites

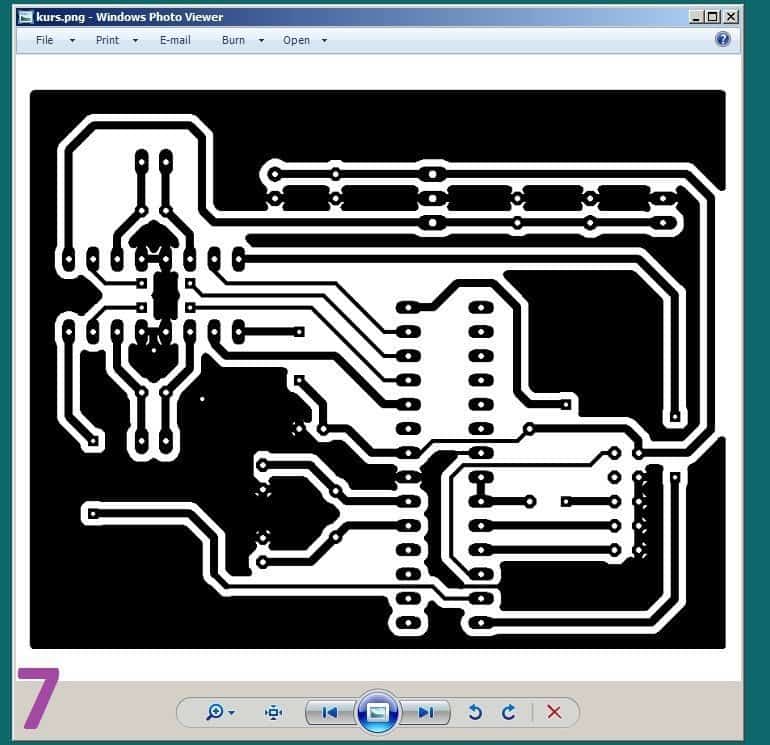

Witam! Mam pytanie do 7 rysunku gdzie jest wyeksportowana grafika. Jak uzyskać by w padach były widoczne otwory do wiercenia. Bardzo to później ułatwia samo wiercenie.

[ Dodano: 14-03-2014, 18:33 ]

Mam rozwiązanie, sam je znalazłem. Trzeba przed wyeksportowaniem mieć włączoną też warstwę TOP, dopiero wtedy będą widoczne otwory w padach. Tak więc nie ma tematu. Możecie to usunąć, chyba, że ktoś miał ten sam problem, lub się z nim kiedyś zetknie to tu znajdzie jego rozwiązanie.

Udostępnij ten post


Link to post
Share on other sites

Warstwa TOP jest do płytek dwustronnych.

miejsca na otwory same się pojawią po wyeksportowaniu.

Udostępnij ten post


Link to post
Share on other sites

Koledzy mam problem. Mianowicie na PCB zostały mi do narysowania ścieżki masy. Chciałem rozlać masę na całej płytce i z tym nie miałem problemu, jest nazwana "GND" i wszystko ok. Jednak mimo to muszę ze sobą rysować ścieżki "GND" i nie mają one wpływu na rozlaną masę. Nazwy obu są dokładnie takie same a jednak nie działa. Proszę o pomoc, żeby szybko skończyć PCB.

Udostępnij ten post


Link to post
Share on other sites

Którym narzędziem i na jakiej warstwie narysowałeś obszar do "rozlania masy"?

Udostępnij ten post


Link to post
Share on other sites

Heh już wszystko działa wystarczy po rozlaniu masy zrobić jeszcze raz czy dwa "ratsnest". Wszystko działa, sorki za fatyge 😃

Udostępnij ten post


Link to post
Share on other sites

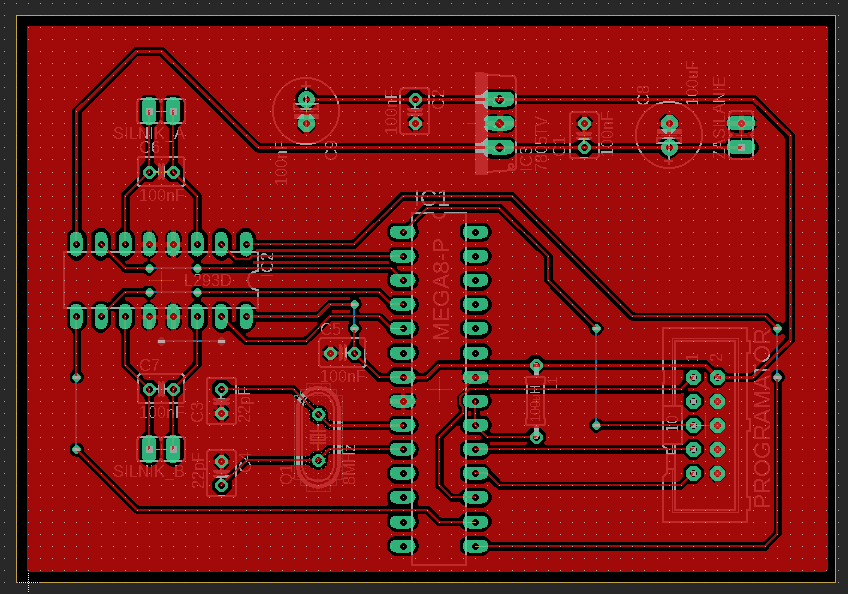

Przerobiłem 1 i 2 część programu CADSOFT Eagle jednakże końcowy efekt trochę się różni. I nie chodzi mi tutaj o połączenia gdyż wyszły mi trochę inaczej 😃 ale o wypełnienie "rozlaną"masą GND po zaznaczeniu Polygon'a i wybraniu narzędzia Ratsnest. Wypełniło mi wszystkie obszary, a nie jedynie zwenętrzne jak na zdjęciu kursowym. Czy to błąd czy tak może być ?

Zdjęcie z kursu:


Moja płytka:


Udostępnij ten post


Link to post
Share on other sites

MaxHardcr, nie, to nie jest błąd 🙂 Masa rozlewana jest zgodnie z pewnymi regułami (które można zmieniać). Widocznie w Twoim przypadku wszędzie było tyle miejsca, że masa "wlała się" wszędzie 🙂 Polygon ma różne opcje w ustawieniach - polecam się pobawić dla testu.

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

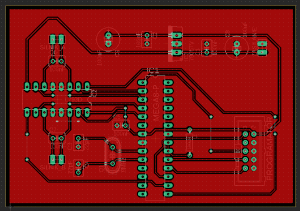

Mam pytanie. Wszystko co w kursie na płytce było niebieskie, u mnie jest czerwone i na odwrót. Czy to źle? Jeśli tak, jak to zmienić?

Czy mógłbym prosić kogoś o sprawdzenie mojego PCB (to mój pierwszy projekt PCB w życiu).

Z góry, dzięki za pomoc!
