Line follower Dragon 3

[pawcio0928]

Oto mój kolejny robot z serii bezprocesorowych. Jest to Dragon 3. Robot powstał w celu poprawienia błędów z przedniej wersji i ułatwienia płytki. Robot ten przeznaczony jest dla początkujących i dlatego zachęcam wszystkich do wykonania podobnego. Działanie jest bardzo proste jeśli lewy czujnik wyjedzie z czarnej linii to wyłączy prawy silnik dopóki oba czujniki nie będą na czarnej linii. Analogicznie jest w prawym czujniku.

Elektronika

Robot posiada 2 czujniki linij. W moim robocie zastosowałem czujniki qrd1114. Zastosowałem też układ scalony 74ls00. Jest to bramka NAND. Tak wygląda bramka AND.

silnikami sterują 4 tranzystory. Dwa NPN s8050i dwa PNP s8550. A teraz konkrety; schemat:

Napęd

Do napędu służą dwa silniki pololu o przełożeniu 30:1. Oczywiście można zastosować inne silniki ale ja te akurat miałem pod ręką.

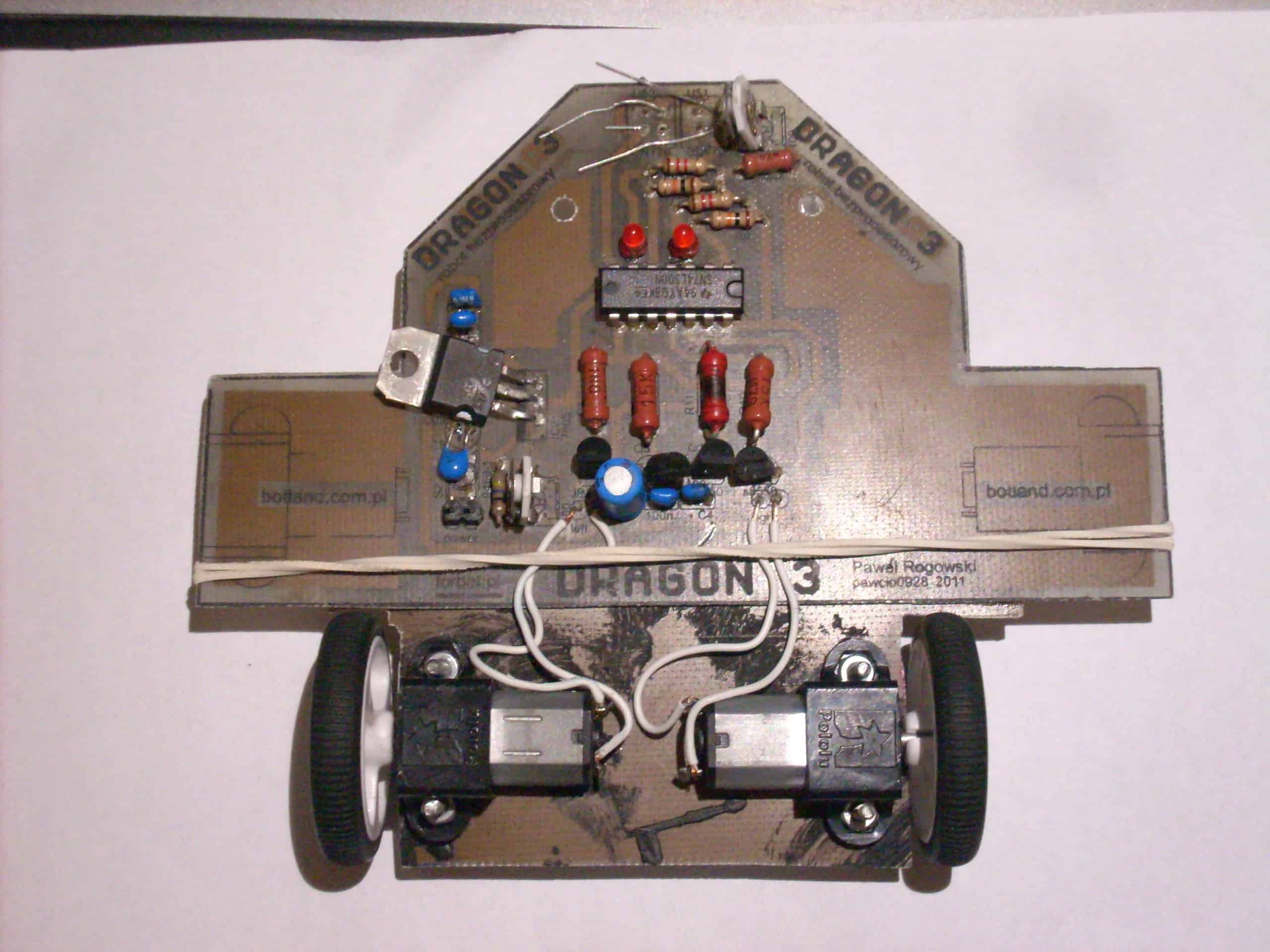

Tak on wygląda.

Projekt płytki wraz schematem zamieszczony jest w załączniku tak aby mógł sobie pobrać i wykonać takiego. Proszę się nie wzorować się opisem gdzie są silniki tylko porostu przyłożyć silnik i sobie zaznaczyć ponieważ w bibliotece jest błąd.

Najważniejsze, przejazdy:

To były przejazdy kalibracyjne nie zdążyłem nagrać po kalibracji i na drugiej trasie.
