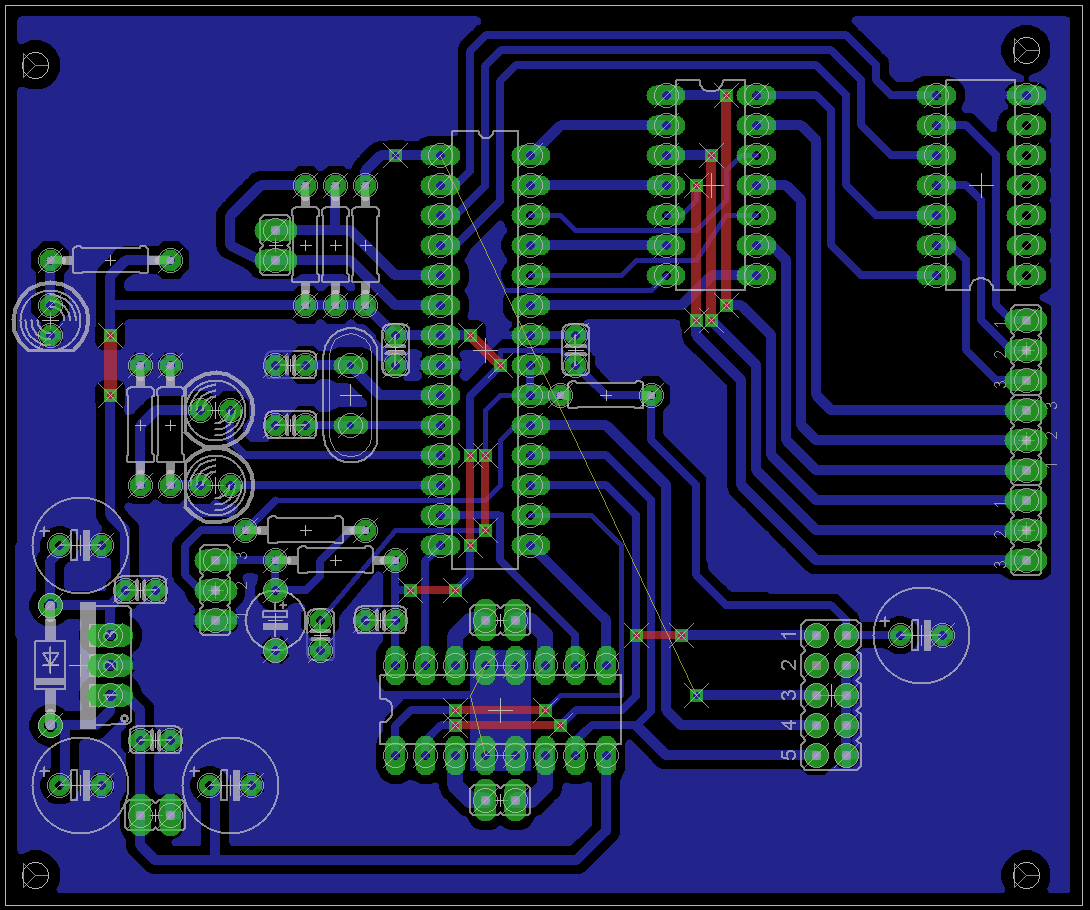

Jeszcze kondensator w lewym dolnym rogu niepolączony.. I jeszcze mógłbyś skrócić te zworki po prawej pociągając trochę dłużej ścieżki po pustym polu

edit: ten kondek to pewnie z polygonem sie połączy.

Link do komentarza
Share on other sites

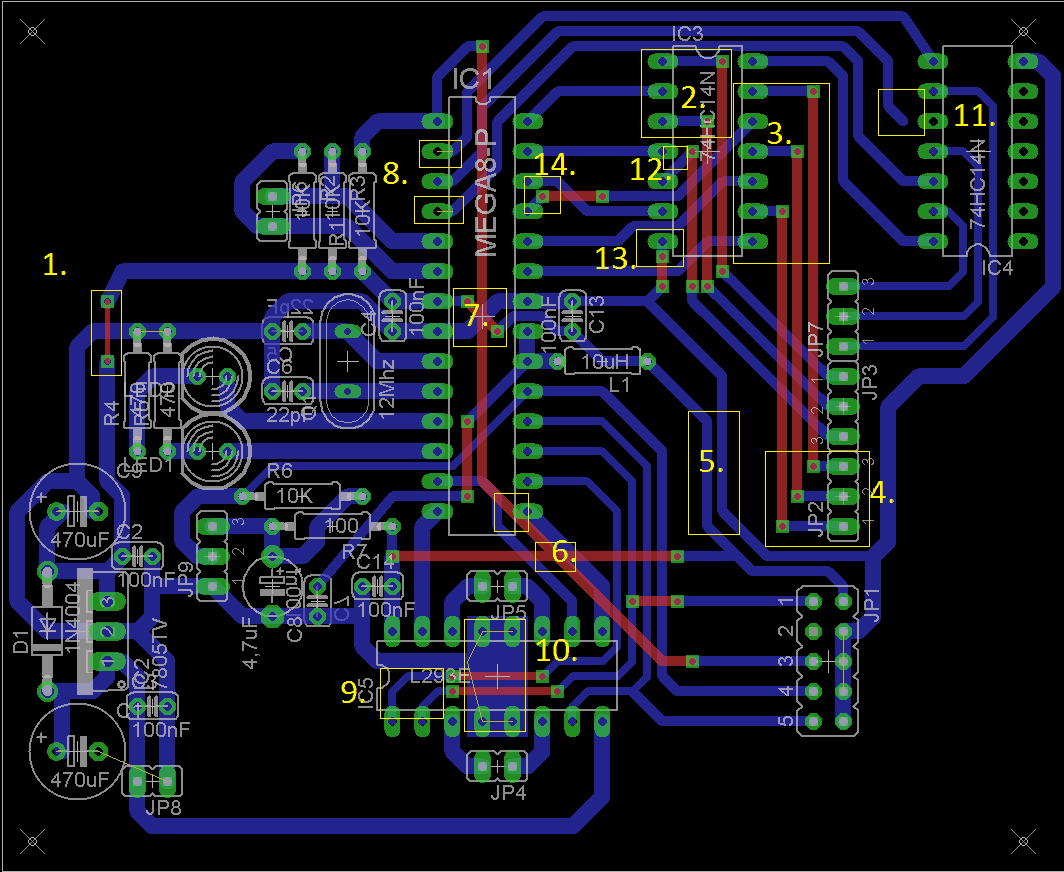

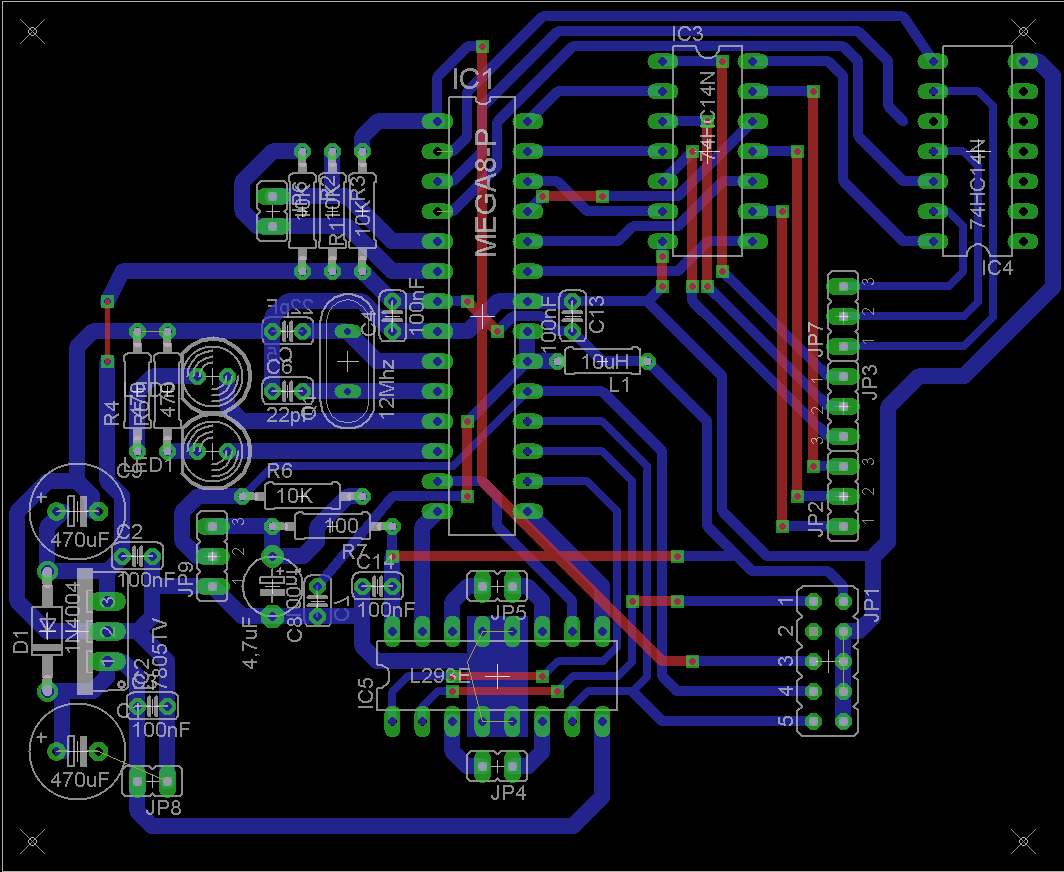

Masakra:

1. Cała ścieżka gruba a przelotka chudziutka.

2/3/4/12/13/14 Te ścieżki od razu mogą iść na top - kilka przelotek mniej.

5. Różne odległości między dwiema ścieżkami - raz większe zaraz mniejsze - ESTETYKA!

6/7 Krzyżujące się ścieżki na tej samej warstwie - ZWARCIE!

8. Niepołączone do końca.

9. Nierówno ścieżki - ESTETYKA! i to samo co 2/3/4.

10. Czyt. 8.

11. Luźna ścieżka.

12/14 Dodatkowo tutaj potencjalne zwarcia.

Obok jedynki masz to samo co w 10.

15. Masz wszystko upchane, a na dole po prawej i naprzeciw mnóstwo wolnego miejsca.

[ Dodano: 20-05-2012, 00:20 ]

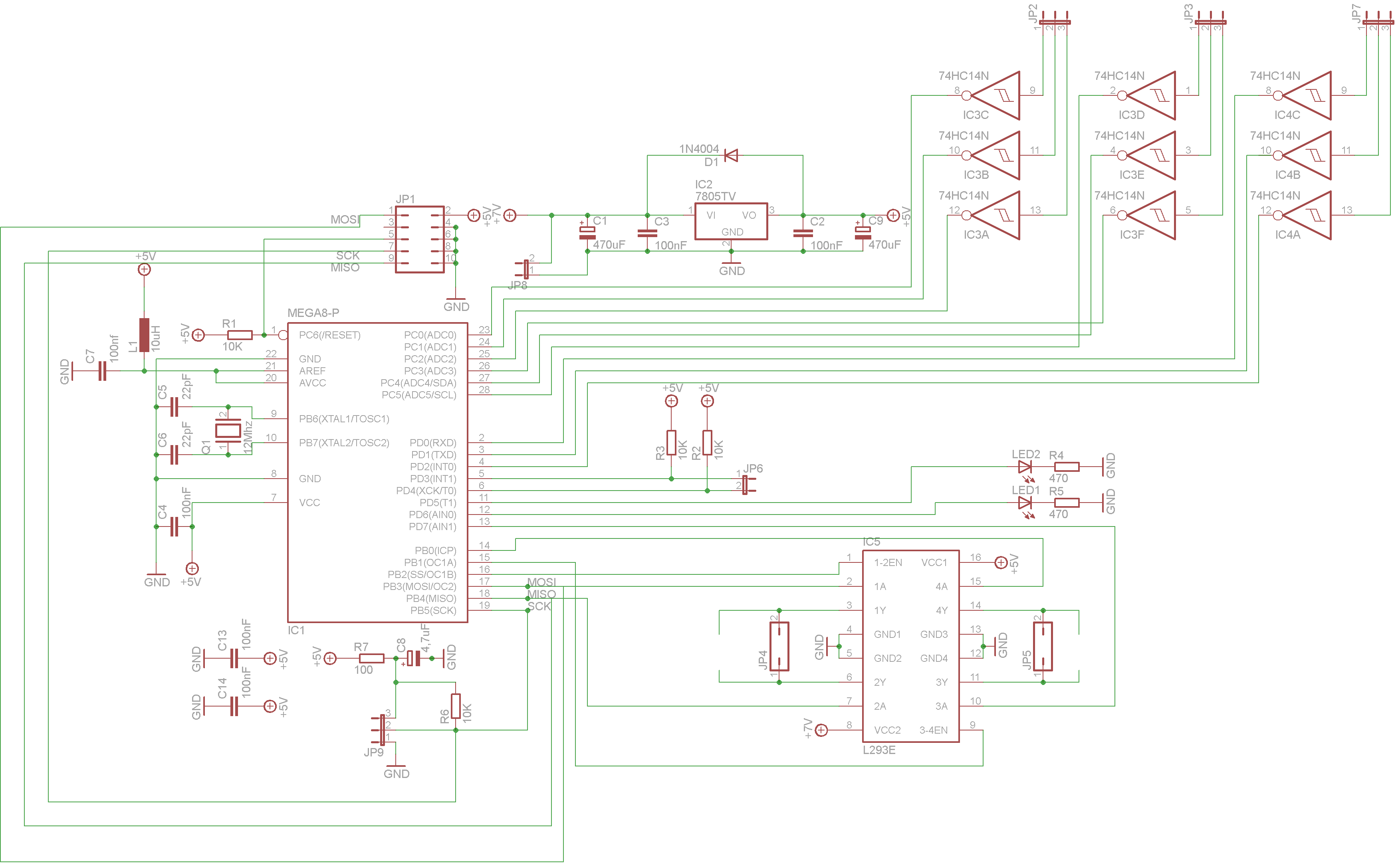

Schemat:

1. AREF powinno być tylko przez 100nF do GND, a AVCC przez filtr LC.

2. Na wyjściach do silników masz jakoś dziwnie przedłużone połączenia.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Bo tak jest. Im grubsza tym lepsza, ale masz większe możliwości zwarcia czy przebicia (przy wyższych napięciach). Poza tym to zwiększ pola lutownicze (Edit -> Design rules... -> Restring -> Pads i edytujesz wartości minimal. Z własnego doświadczenia mogę polecić, że 17 milsów to optymalna wielkość).

Link do komentarza
Share on other sites

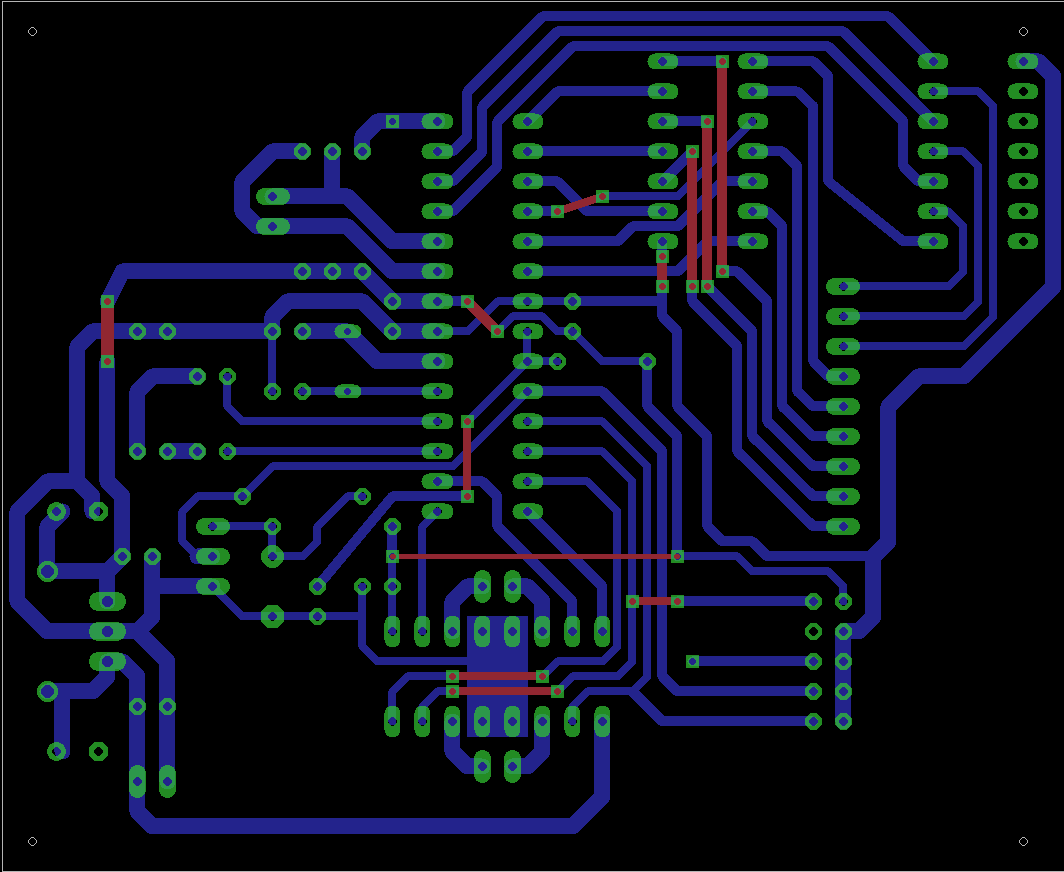

Płytka będzie jednostronna

To teraz już rozumiem ideę przelotek.

Nie wiem jak ty to widzisz ale moim zdaniem robienie kwadratowych przelotek jest trochę bezcelowe - zawsze daję okrągłe.

Zrób to co piotreks-89 mówił + użyj funkcji DRC - sprawdzi błędy.

Jak płytkę robisz w domu to użyj run -> drill-aid - łatwiej trafić wiertłem w pada.

  • Lubię! 1
Link do komentarza
Share on other sites

Dołącz do dyskusji, napisz odpowiedź!
