Czy ta płytka testowa jest warta pracy?

[qetuo123]

tak jak w temacie zastanawiam się czy by jej nie zrobić ponieważ mam atmege8 a nie mam jej gdzie wykorzystać

oto link: http://www.dg7xo.de/selbstbau/avrboard.html

myślę że moje umiejętności wystarczą na jej zbudowanie oraz dalszą rozbudowę

w pliku zip jest spis elementów schematy montażowe oraz płytka do druku na papierze kredowym

[Bobby]

Wg mnie jest fajna, ale jednak pod względem testów polecałbym Ci płytkę stykową, zrealizujesz na niej najróżniejsze układy od rozbudowanych cyfrowych z uC po analogowe najprostsze rzeczy. 😉

[qetuo123]

tak ale ja nie mam płytki stykowej bo jest droga i szkoda mi na nią kasy wole zbudować płytkę testową. ile mniej więcej będzie ona kosztować?

[nes86]

Za laminat i wytrawiacz zapłacisz mniej niż 10zł, a części to wchodź na stronę tme albo innego sklepu i sam sobie policz.

Ja również polecam ci płytkę stykową. Kosztuje niecałe 30zł w sklepie elektronicznym, a według mnie do testów jest dużo wygodniejsza.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[madik]

Ja też polecam płytkę stykową. Kilka dni temu przysłali mi ją. zapłaciłem za nią tylko 22 zł.

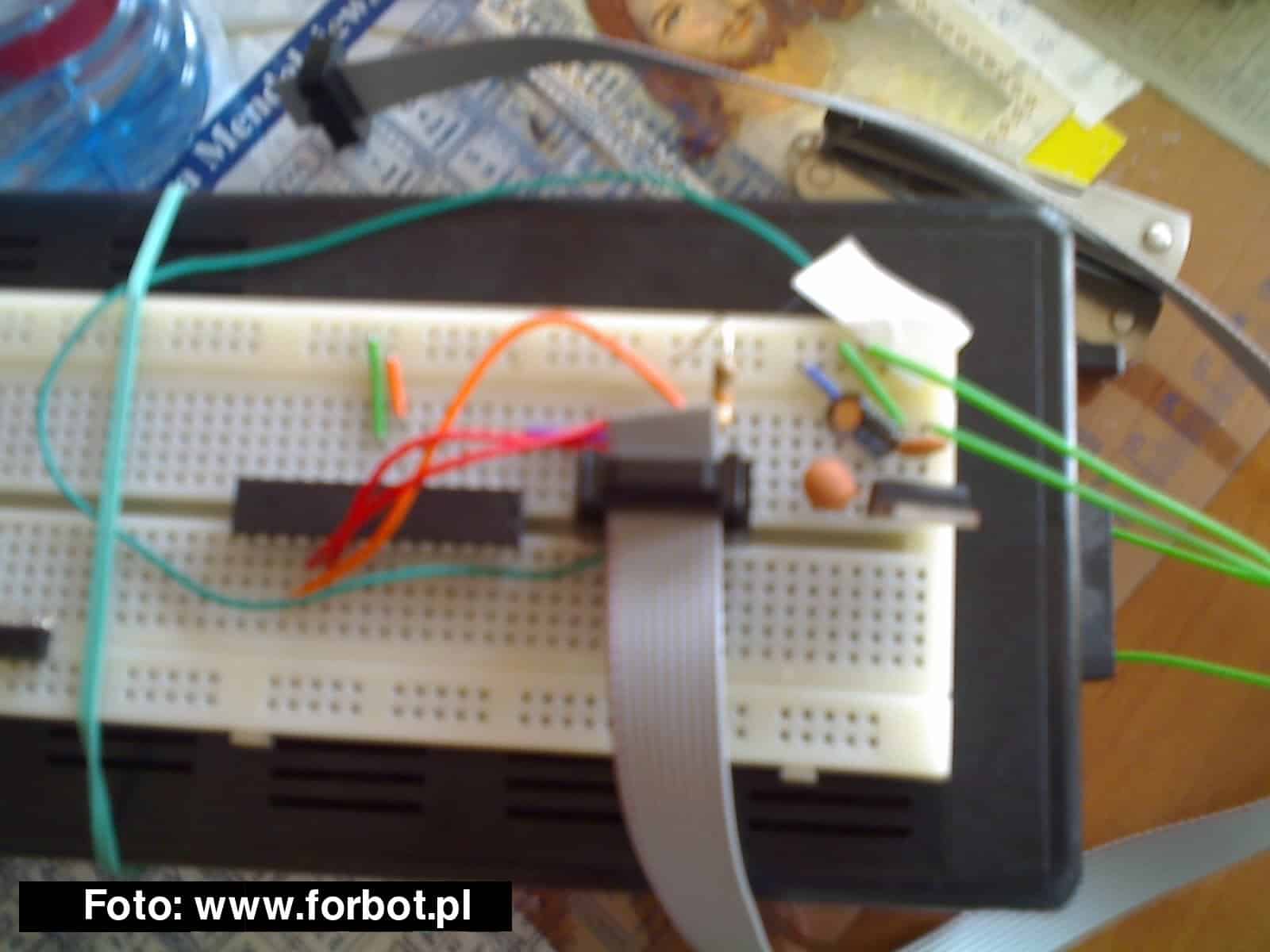

Zdjęcie mojego planowanego (nie dokończonego) robota w pająku 🙂

[Nawyk]

Dodam, że płytki tej samej firmy zwykle można ze sobą łączyć, więc w ramach postępu i rozwoju można z czasem dokupować sobie np. po jednym takim module i zwiększać jego funkcjonalność przez łączenie z pozostałymi. Naprawdę warto!

Pozdrawiam 😉

[Special11]

A jeśli komuś coś wejdzie do tych dziurek to co zrobić, bo np. wpadł mi tam kabelek z miedzi i sie urwał i teraz trudno jest tam włożyć cokolwiek 😃

[Bobby]

spróbuj ją od dołu otworzyć. Najpierw odepnij te dwie linie zasilania, może się da 🙂

[Nawyk]

Jeśli choć lekko wystaje, to spróbuj wyciągnąć pencetą od SMD, jeśli nie wystaje to nie powinno mocno przeszkadzać 😉 opcjonalnie można włożyć coś z boku otworu (rozszerzyć go) i spróbować wytrząsnąć do góry nogami 🙂

[Special11]

Zrobiłem to troche nie typowo, bo wziołem kompresor powietrzny i wydmuchałem to, niby nadal tam jest ale już nie przeszkadza. Ważne, że pomogło 😋

[Mihau]

A co zrobić z fantem jak mi nie styka ta płytka stykowa?

Tj. normalnie cała linia OK, w porządku, ale jak mam jakiś pin w scalaku to za chiny mi nie styka 😕 Próbowałem w wielu miejscach i zawsze min 1 pin NIE STYKA. 😥

[Elektryk0]

To sobie ją napraw odklej to czarne co pod spodem wyciągnij styk zreperuj zaklej

jakąś taśmą od spodu i będzie hulać.

Mnie czasem ta płytka doprowadza do szału szczególnie jak mi nie łączy jakiś styk i o tym nie wiem normalnie można z nerwów wtedy wykitować bo coś nie działa nie wiadomo czemu

a jak podłączę w innym miejscu tak samo to działa. Dlatego od czasu do czasu reperuje ją w podany sposób.

[SeerKaza]

Ja wczoraj kupiłem tę http://allegro.pl/item670363411_plytka_stykowa_uniwersalna_zworki_testowa.html

mam nadzieje że będę z niej zadowolony

[Mihau]

Fajnie wygląda, dobrze, że ma tą metalową podstawkę. Mam podobne, tyle że mniejsze, uważaj, bo w moim bylo kilka styków rozwierconych podczas przykręcania płytki do tejże podstawki.

Cóż.. duża jest. Chociaż "przykładowe rozmieszczenie elementów jest kompletnie bezsensowne.

[SeerKaza]

Też zauważyłem że powtykali te elementy tylko po to by nawtykać
