Dnia 27.12.2024 o 11:03, Diax170 napisał:

Po ukończonych ćwiczeniach zamierzam zlutować własny multiwibrator dla LED RGB zasilany przez micro USB lub piny, z możliwością łatwej wymiany diody.

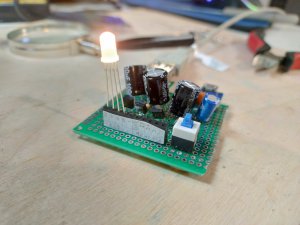

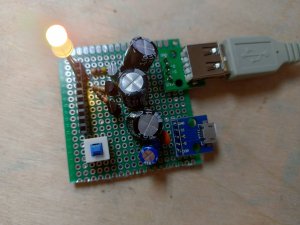

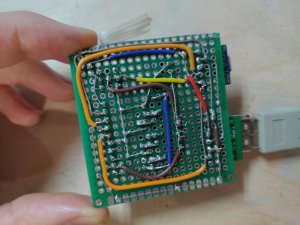

Zrobiłem!!! Wysyłam zdjęcia i schemat (można się zainspirować)

Dnia 27.12.2024 o 11:03, Diax170 napisał:

Ten układ zmienia trzy kolory co ok. 10s, dodatkowo może działać jako adapter.
Miałem tylko problem z przełącznikiem, ale już go rozwiązałem. Dalej nie znam jego dokładnego schematu, jeśli ktoś go zna, fajnie gdyby mi go przesłał.
Edit: Już obczaiłem, wysyłam schemat poniżej, może to będzie dla kogoś przydatne

Nie wiem, czy ten post powinien się tu znajdować, jeśli nie, napiszcie proszę, gdzie mam go wrzucić.
Pozdrawiam, @Diax170

Edytowano Grudzień 31, 2024 przez Diax170
Dodanie schematu przełącznika

[krzqkson]

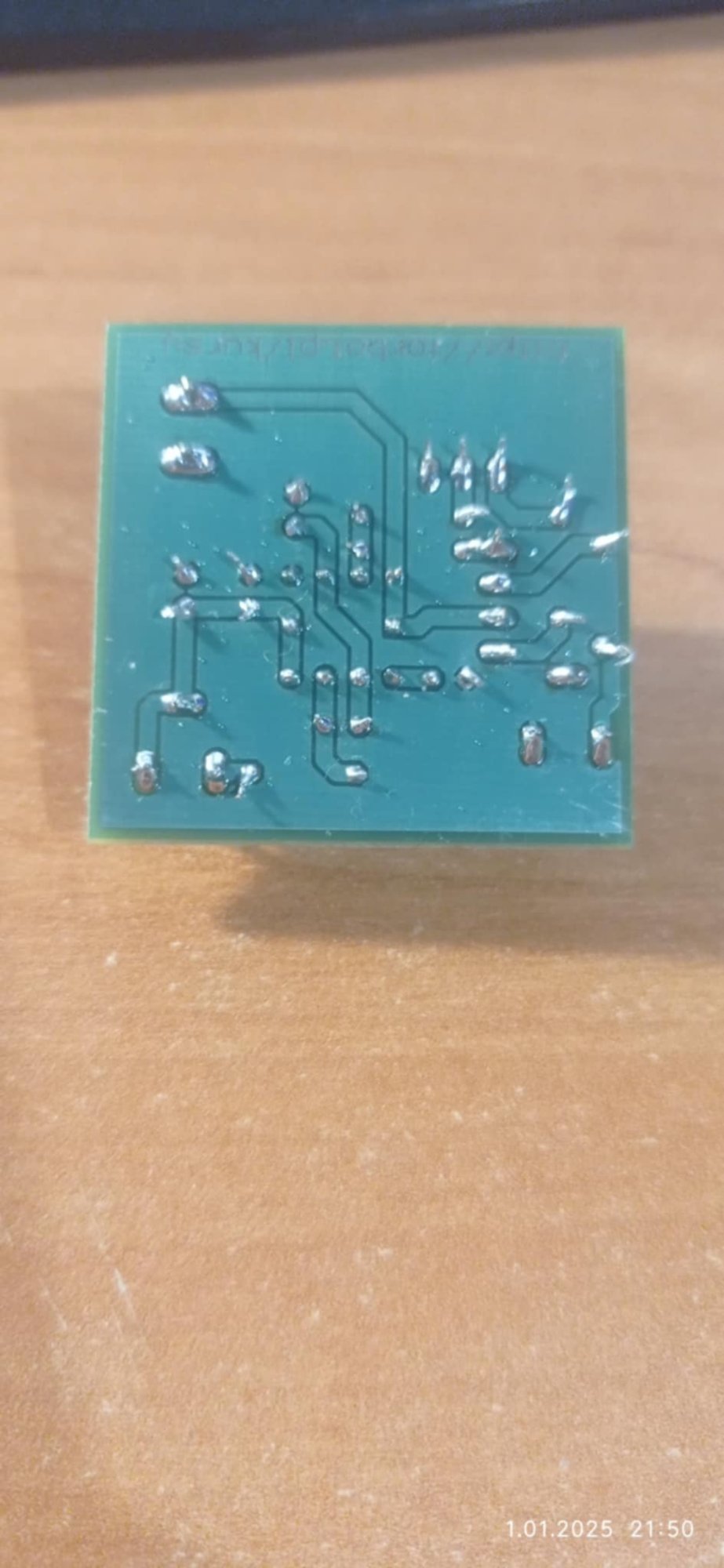

Cześć, mam problem z ostatnim układem. Co prawda działa ale miganie jest bardzo powolne. Coś typu 4 sekundy jeden kolor i potem 2 sekundy drugi kolor. Regulacja potencjometrem niewiele wnosi. Niżej zdjęcie moich lutów. Nie bardzo mam pomysł co może być źle.

[Diax170]

@krzqkson, postaram się Ci pomóc, wyślij proszę zdjęcie warstwy TOP swojej płytki

Możesz jeszcze posprawdzać ciągłość/opór/napięcie miernikiem w poszczególnych miejscach, aby sprawdzić, co nie styka. Pamiętaj o odłączeniu od zasilania i rozładowaniu kondensatorów przed pomiarem ciągłości/oporu

Aha, sprawdź jeszcze, czy wlutowałeś zworkę i czy nie włożyłeś NE555 odwrotnie

Ewentualnie wymień scalaka na inny egzemplarz (tamten może być uszkodzony)

Edytowano 2 stycznia przez Diax170

[krzqkson]

@Diax170 zworka jest, scalak dobrze włożony i też już wymieniałem. Na obu było tak samo. Ciągłości narazie nie sprawdzę bo nie mam miernika. Poprawiłem jedynie kilka lutów które źle wyglądały.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Diax170]

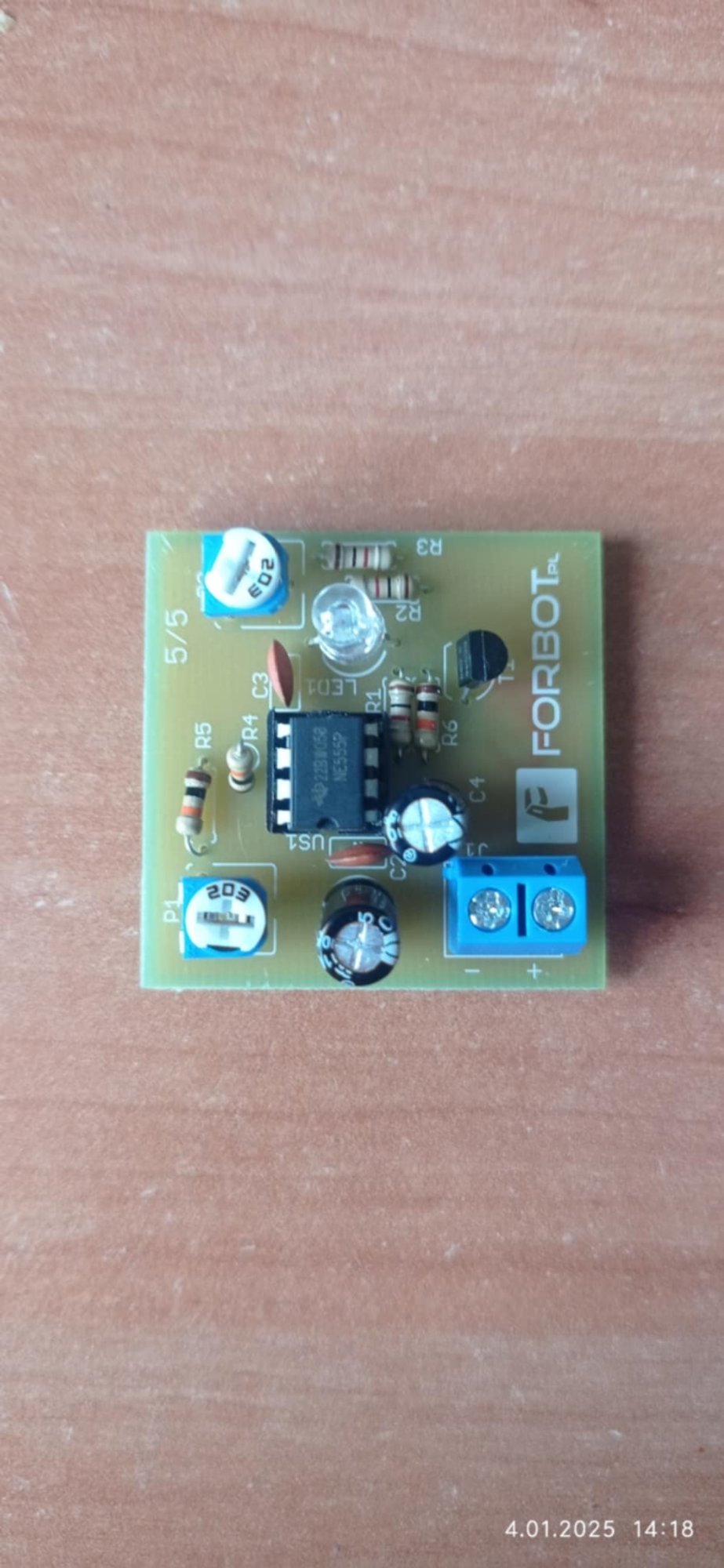

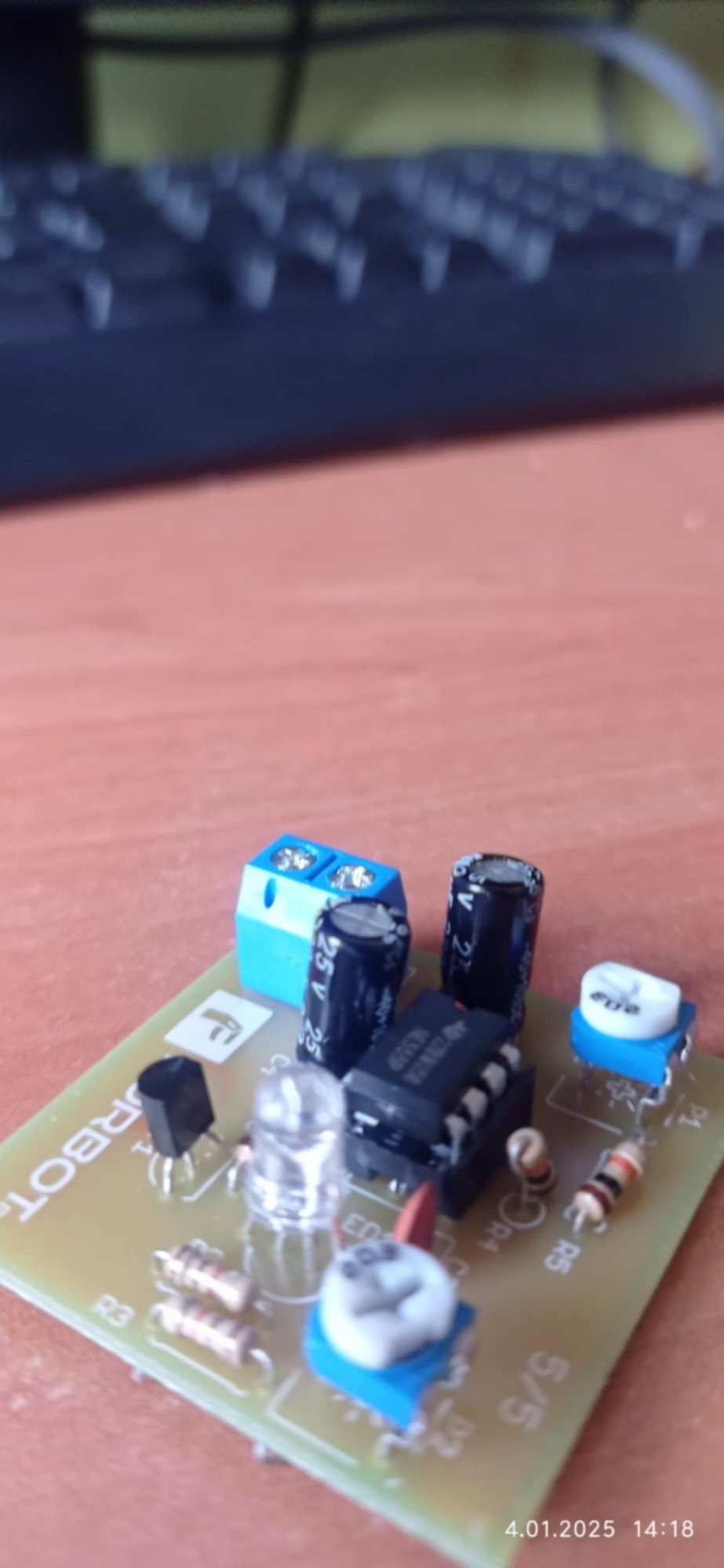

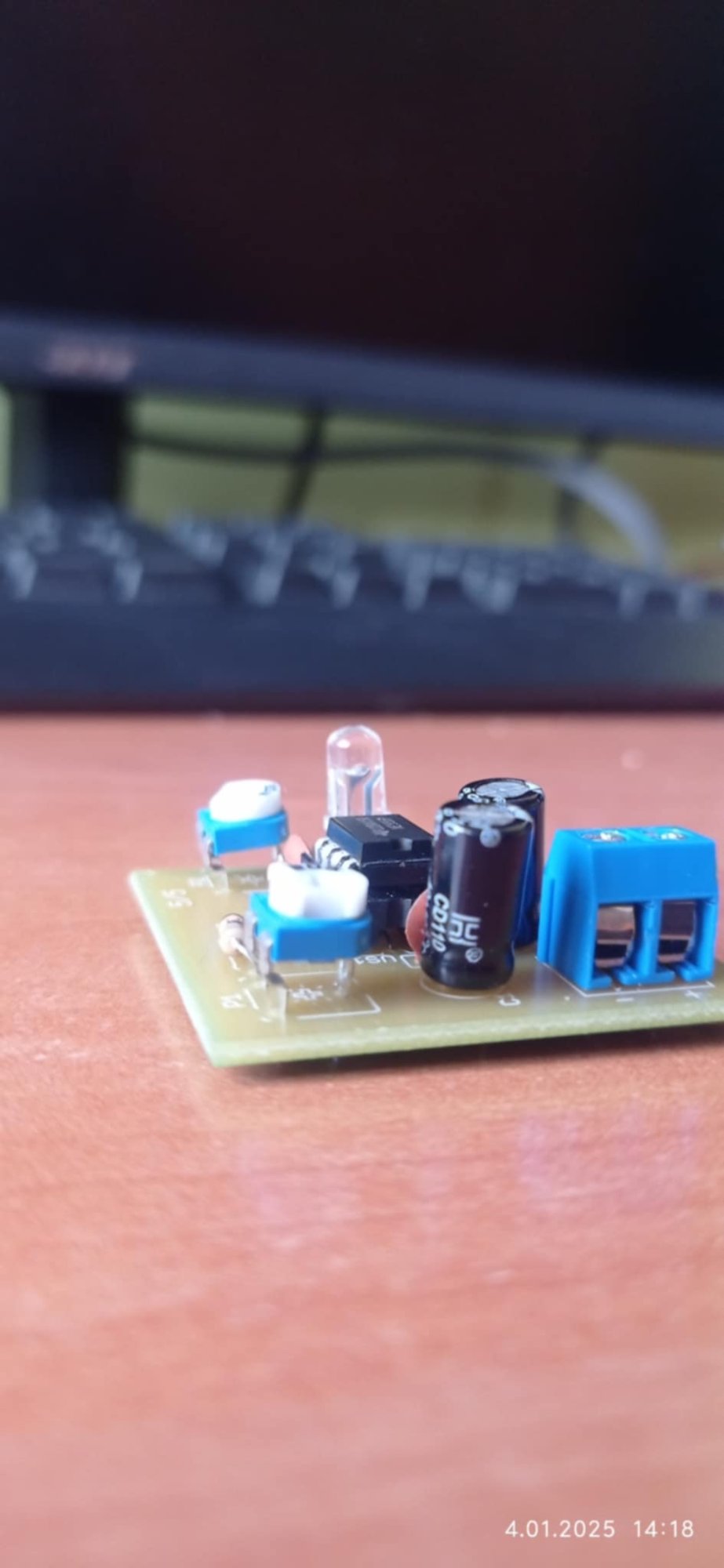

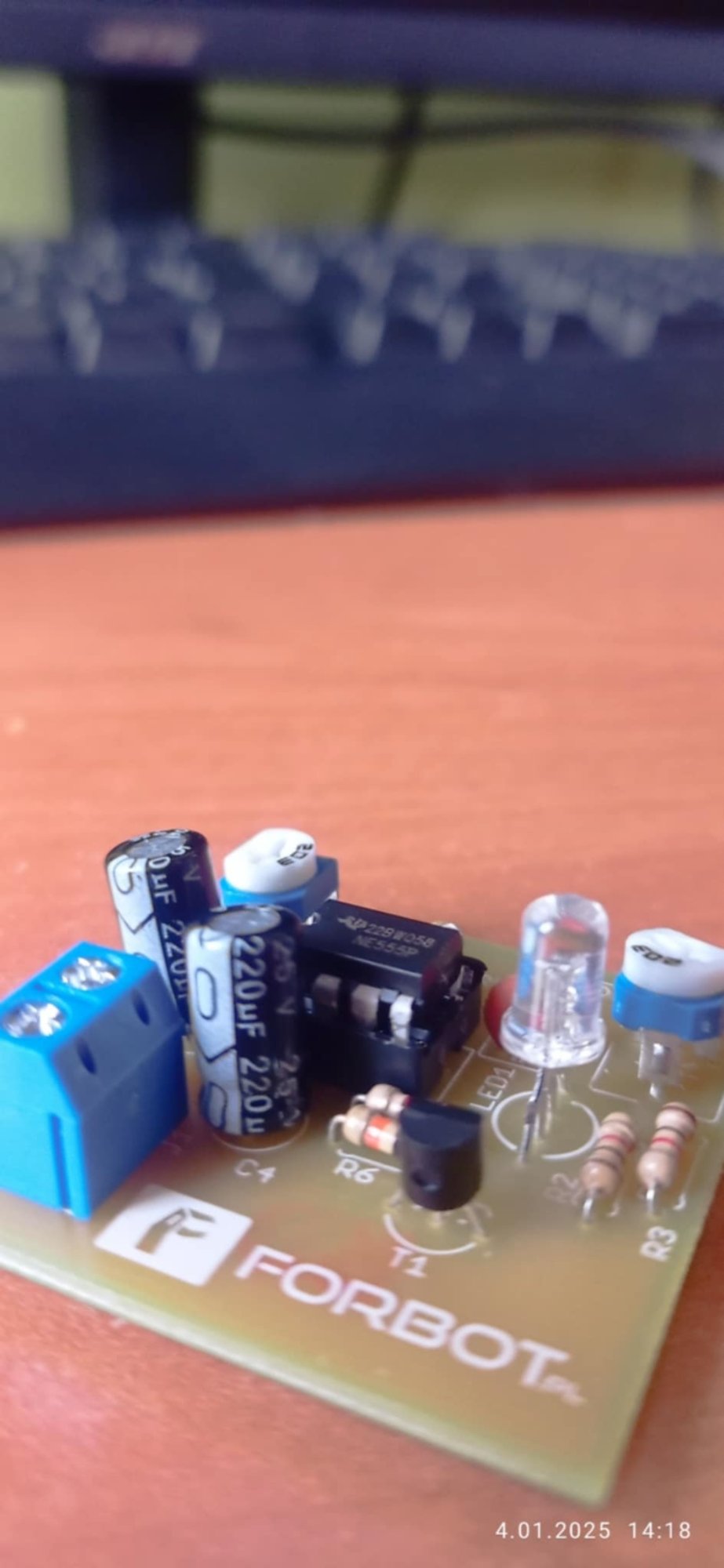

4 minuty temu, krzqkson napisał:

@Diax170 zworka jest, scalak dobrze włożony i też już wymieniałem. Na obu było tak samo. Ciągłości narazie nie sprawdzę bo nie mam miernika. Poprawiłem jedynie kilka lutów które źle wyglądały.

Znalazłem problem:

Pomyliłeś kondensator 10µF z 220µF
Aby naprawić, zamień C4 z 220µF na 10µF

Edytowano 4 stycznia przez Diax170

[krzqkson]

@Diax170 kurde faktycznie. Najprostszy błąd jaki mógł być poszedł. Dobra to dzięki za pomoc.
